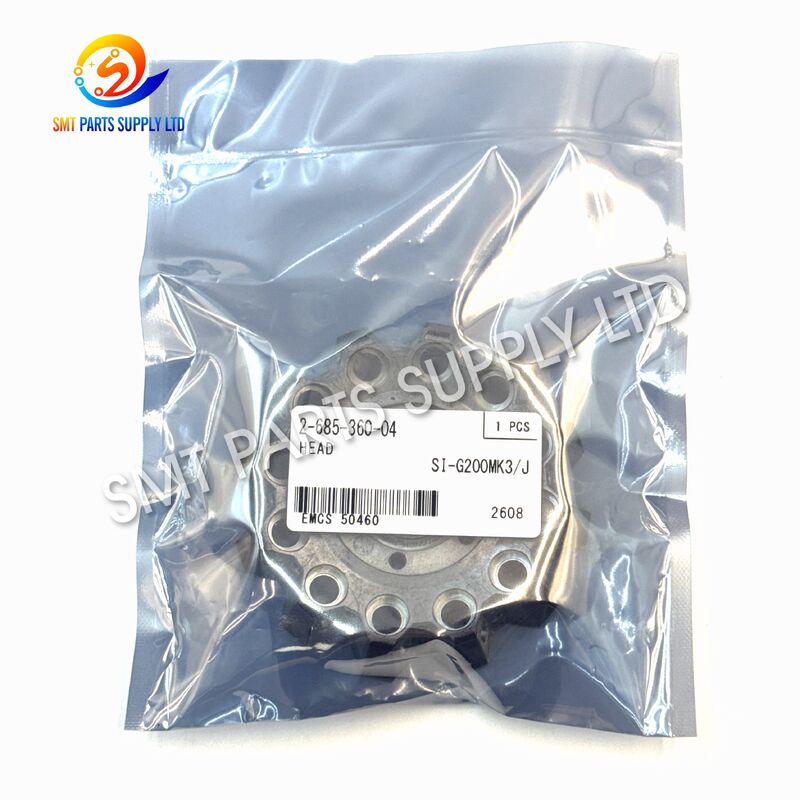

SONY SI-G200MK3J 2-685-360-04 Tête de placement pour monteur SMT

LeSONY SI-G200MK3J 2-685-360-04 Tête de placementest un ensemble mécanique de précision conçu pour les machines pick-and-place SMT compatibles. Il effectue des opérations essentielles de manipulation des composants, notamment le ramassage, le transfert, le positionnement, la rotation et le placement lors de l'assemblage automatisé des PCB.

La tête de placement fonctionne en continu pendant la production et constitue donc l'un des ensembles fonctionnels clés affectant la stabilité de la machine. L'usure, la contamination, les dommages causés par une collision ou la détérioration mécanique peuvent entraîner un ramassage instable, des alarmes répétées, des chutes de composants, un mouvement anormal de la tête ou une incohérence de placement.

Cette tête de placement SI-G200MK3J peut être utilisée pour la maintenance, le remplacement, la remise à neuf ou la préparation de pièces de rechange de machines. Pour une sélection fiable, les acheteurs doivent confirmernuméro de pièce 2-685-360-04, modèle de tête, modèle de machine, configuration du connecteur et apparence d'assemblage d'origine avant de commander.

Cause

Pourquoi une tête de placement SMT doit-elle être remplacée ?

Une tête de placement travaille à haute fréquence pendant la production SMT. Des mouvements mécaniques répétés et une manipulation continue des composants peuvent progressivement affecter son état de fonctionnement.

Les causes courantes incluent :

Erreurs de ramassage répétées

Si la machine signale fréquemment des pannes de ramassage, la tête de placement doit être inspectée ainsi que la buse, le système d'aspiration, l'alimentateur, les capteurs et l'état d'alimentation des composants.

Un problème de micro ne signifie pas toujours que la tête complète est défectueuse. Cependant, si d'autres systèmes associés fonctionnent normalement et que la tête présente une usure mécanique évidente, un remplacement peut être nécessaire.

Mouvement anormal de la tête

Un mouvement vertical irrégulier, un jeu mécanique excessif, des vibrations ou un bruit anormal peuvent indiquer une usure des composants de la tête mobile.

La poursuite de la production dans ces conditions peut augmenter :

• Erreurs de ramassage.
• Perte de composants.
• Déviation de placement.
• Alarmes machines.
• Fréquence d'entretien.
• Interruption de production.

Collision mécanique

Un contact inattendu entre la tête de placement et le chargeur, le PCB, le luminaire, la buse ou un corps étranger peut provoquer des dommages physiques.

Après une collision grave, les techniciens doivent inspecter l'ensemble du mécanisme de la tête avant de reprendre la production normale.

Solution

Tête de placement de remplacement pour la maintenance des machines SMT

Le remplacement de la tête de placement SI-G200MK3J peut fournir une solution de maintenance pratique lorsque l'unité d'origine est endommagée ou mécaniquement instable.

Une tête de remplacement complète peut être envisagée dans les cas suivants :

• La réparation de composants internes individuels est inefficace.
• Plusieurs pièces internes montrent de l’usure.
• La tête d'origine a subi des dommages dus à une collision.
• Une maintenance répétée ne rétablit pas un fonctionnement stable.
• Les temps d’arrêt de production doivent être raccourcis.
• Une tête de secours est requise pour la maintenance préventive.

Garder une tête de remplacement en stock peut également aider les usines SMT à réduire le temps d'attente lors de la maintenance urgente des machines.

Inspection recommandée avant le remplacement

Avant de remplacer la tête complète, vérifiez les éléments suivants :

Cette procédure permet d'identifier si le problème est lié à la tête de placement ou à une autre partie du système SMT.

Caractéristiques

Comparaison des numéros de pièces associés

Différentes révisions de tête de placement peuvent exister pour les configurations de machine associées. Des numéros de pièces similaires ne doivent pas automatiquement être considérés comme interchangeables.

Important:Des numéros de révision similaires peuvent différer en termes de structure mécanique, d'interface d'installation, de configuration interne ou de compatibilité des équipements. Confirmez toujours le numéro de pièce d'origine avant la substitution.

Principales caractéristiques du produit

Manipulation de précision des composants

La tête de placement est chargée de transporter les composants SMT de la position d'alimentation aux coordonnées programmées de placement du PCB.

Un mouvement stable permet une manipulation cohérente des composants tout au long de l'assemblage automatisé.

Remplacement pour l'entretien de la machine

La tête peut être préparée comme unité de remplacement pour les machines SMT compatibles subissant une maintenance corrective ou une remise à neuf d'équipement.

Convient pour l'inventaire de pièces de rechange

Pour les usines utilisant des équipements SMT matures, les pièces de rechange critiques peuvent contribuer à réduire les arrêts de production imprévus.

Ensemble de tête complet

Une tête de placement complète peut s'avérer plus pratique que le remplacement individuel de plusieurs pièces mécaniques usées lorsqu'un entretien approfondi est nécessaire.

Application SMT professionnelle

Conçu pour les environnements de fabrication électronique nécessitant un placement automatisé et continu des composants PCB.

Application

La tête de placement SI-G200MK3J 2-685-360-04 convient aux applications de production CMS et de maintenance de machines.

Fabrication d'électronique

Les industries typiques comprennent :

• Electronique grand public.
• Electronique automobile.
• Systèmes de contrôle industriels.
• Matériel de communication.
• Electronique de puissance.
• Produits LED.
• Matériel informatique.
• Electronique médicale.
• Electronique électroménager.
• Fabrication d'électronique sous contrat.

Maintenance de la ligne de production SMT

Ce produit peut être utilisé lors de la maintenance de machines de prélèvement et de placement compatibles dans les usines opérant :

• Production de PCB en grand volume.
• Production en plusieurs équipes.
• Lignes SMT à produits mixtes.
• Fabrication sous contrat d'électronique.
• Ateliers de remise à neuf du matériel.
• Centres de service de pièces de rechange SMT.

Préparation des pièces de rechange d'urgence

Les temps d'arrêt de production peuvent affecter plusieurs étapes d'une ligne SMT.

Un monteur arrêté peut influencer :

La préparation à l’avance des pièces critiques de la machine peut contribuer à réduire les retards d’approvisionnement.

Comment ça marche

Étape 1 : approvisionnement en composants

Les composants sont fournis à la machine via des alimentateurs, des plateaux ou d'autres systèmes d'alimentation compatibles.

Le programme de la machine identifie le composant requis et le lieu de ramassage.

Étape 2 : Positionnement de la tête

Le système de mouvement de la machine déplace la tête de placement vers la position de ramassage programmée.

Un positionnement précis permet d'aligner la buse avec le composant.

Étape 3 : Récupération des composants

La buse récupère le composant, généralement par aspiration sous vide.

La tête de placement fonctionne avec la buse et le système d'aspiration pour maintenir une rétention stable des composants.

Étape 4 : Transfert de composants

Après le ramassage, la tête déplace le composant de la zone d'alimentation vers la position de placement du PCB.

Un fonctionnement mécanique stable aide à empêcher la chute des composants pendant le mouvement.

Étape 5 : Reconnaissance et ajustement

Le système de reconnaissance de la machine peut inspecter le composant et calculer une correction de position ou de rotation.

La tête se déplace ensuite selon les données de placement corrigées.

Étape 6 : Placement

Le composant est abaissé jusqu'à la position programmée du PCB et relâché.

Le responsable prépare ensuite le prochain cycle de placement.

Relation système de tête de placement

La tête de placement ne fonctionne pas de manière indépendante. Il fonctionne avec plusieurs systèmes de machines.

Pour cette raison, le dépannage doit évaluer le système complet avant de remplacer la tête.

Comment choisir

1. Vérifiez le numéro de pièce d'origine

Confirmez que l'assemblage existant porte la référence de pièce correcte :

2-685-360-04

La vérification du numéro de pièce doit être la première étape lors de la recherche d'un remplacement.

2. Confirmez le modèle principal

Confirmer:

SI-G200MK3J

Le modèle de tête doit correspondre à la configuration originale de la machine.

3. Fournissez le modèle de machine

Différentes révisions de machine peuvent utiliser différentes configurations de tête.

Veuillez fournir le modèle complet de la machine dans la mesure du possible.

4. Fournissez des photos claires des produits

Les photos recommandées incluent :

• Vue de face.
• Vue arrière.
• Vue de dessus.
• Vue de dessous.
• Étiquette de numéro de pièce.
• Zone de connecteur.
• Interface d'installation.

Les photos sont particulièrement utiles lorsque la documentation sur les équipements plus anciens n’est pas disponible.

5. Vérifiez le connecteur et l'interface d'installation

Deux têtes ayant une apparence externe similaire peuvent utiliser des éléments différents :

• Connecteurs.
• Positions de montage.
• Interfaces mécaniques.
• Structures internes.
• Spécifications de révision.

Ne choisissez pas une tête de placement uniquement en fonction de son apparence.

6. Confirmer les informations de série de la machine

Si disponible, fournissez le numéro de série de la machine ou les informations de production.

Cela peut être utile lors de la vérification des révisions de l’équipement.

Informations recommandées à l'acheteur

Fournir des informations complètes permet de réduire le temps de confirmation technique et de devis.

Recommandations d'entretien

Gardez la tête propre

Des débris de composants, de la poussière et des contaminants de production peuvent s'accumuler autour des mécanismes en mouvement.

Une inspection régulière peut aider à maintenir un fonctionnement stable.

Inspecter le mouvement mécanique

Vérifiez :

• Vibrations inhabituelles.
• Jeu mécanique excessif.
• Bruit anormal.
• Mouvement irrégulier.
• Dommages physiques visibles.

Vérifier les composants du vide

L’instabilité du pick-up peut également être liée à :

• Buses bouchées.
• Tube à vide.
• Scellés.
• Filtres.
• Vannes.
• Aspiration insuffisante.

Ces éléments doivent être vérifiés avant de décider de remplacer la tête complète.

Calibrage après remplacement

Après avoir installé une autre tête de placement, un étalonnage ou une vérification de la machine est recommandé.

Les techniciens devront peut-être vérifier :

• Position de la tête.
• Centre de buse.
• Position de ramassage.
• Position de placement.
• Hauteur.
• Rotation.
• Alignement de la vision.
• Position de départ de la machine.

La machine ne doit revenir en production qu'après vérification des conditions de fonctionnement et de la qualité du placement.

FAQ

Q1 : Quelle est la fonction de la tête de placement SI-G200MK3J 2-685-360-04 ?

La tête de placement effectue le prélèvement, le transfert, le positionnement et le placement des composants lors de l'assemblage automatique des PCB SMT. Il fonctionne avec la buse, le système de vide, le système de mouvement et le système de vision industrielle.

Q2 : Le 2-685-360-04 convient-il à chaque machine SI-G200MK3 ?

La compatibilité doit être vérifiée à l'aide du numéro de pièce d'origine, du modèle de tête, de la configuration de la machine, de l'interface du connecteur et des photos de tête existantes. Différentes révisions de machine ou de tête peuvent utiliser différentes configurations.

Q3 : Quand la tête de placement doit-elle être remplacée ?

Le remplacement peut être envisagé en cas d'usure mécanique importante, de dommages causés par une collision, de mouvements anormaux, d'alarmes répétées liées à la tête ou d'un fonctionnement instable qui ne peut être corrigé par un entretien normal.

Q4 : 2-685-360-04, 2-685-360-05 et 2-685-360-06 sont-ils interchangeables ?

Ne supposez pas une interchangeabilité directe basée uniquement sur des numéros de pièces similaires. Différentes révisions peuvent présenter des différences mécaniques ou de configuration. Une confirmation technique est recommandée avant de remplacer une révision par une autre.

Q5 : Quelles informations dois-je fournir pour un devis ?

Veuillez envoyer le modèle de machine, le modèle de tête, le numéro de pièce d'origine, la quantité requise, l'état du produit et des photos claires de la tête de placement existante pour une confirmation plus rapide.

Contactez-nous

Vous cherchez unSONY SI-G200MK3J 2-685-360-04 Tête de placementpour la maintenance, le remplacement ou l'inventaire de pièces de rechange de machines SMT ?

Merci de nous envoyer :

• Modèle de machine.
• Modèle de tête.
• Numéro de pièce d'origine.
• Quantité requise.
• Photos de la tête existante.
• Photos du connecteur et de l'installation si disponibles.
• État du produit requis.
• Destination de livraison.

Nous pouvons vous aider à identifier le produit et à vérifier sa compatibilité avant le devis.

Nous fournissons également une large gamme de pièces de machines SMT, notammenttêtes de placement, alimentateurs, buses, moteurs, composants d'asservissement, capteurs, cylindres, courroies, tableaux de commande, pièces sous vide, ensembles mécaniques et autres pièces de rechangepour la maintenance des lignes de production SMT.

Envoyez le modèle de votre machine et le numéro de pièce pour un devis et une confirmation de disponibilité.
