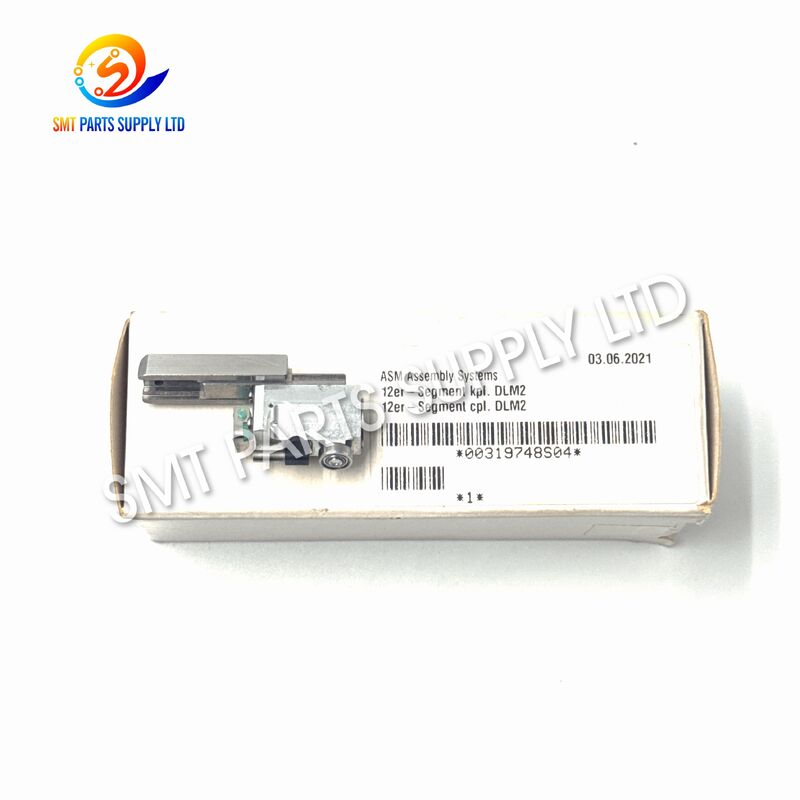

ASM SIPLACE 00319748S04 DLM2 RV12 Segment 12 positions pour HS50 HS60

Segment 12 positions ASM SIPLACE 00319748S04 DLM2 RV12 pour HS50 HS60

L' Segment 12 positions ASM SIPLACE 00319748S04 DLM2 RV12 est une pièce de rechange de tête de placement de précision conçue pour les équipements de montage SMT haute vitesse SIPLACE compatibles. La pièce est couramment identifiée comme un Segment CPL 12ER DLM2 ou segment 12 positions et est associée aux configurations de têtes de placement de type RV12 utilisées sur des équipements tels que les systèmes HS50, HS60 et F4. SMT Parts Supply

Lors de la production SMT, la tête de placement effectue des cycles continus de prélèvement, de manipulation de composants, de positionnement et de placement. Les composants mécaniques de la tête fonctionnent donc à des cadences élevées et nécessitent une condition dimensionnelle stable, un assemblage précis et un mouvement fiable.

La référence de pièce 00319748S04 est destinée à la maintenance, à la révision et au remplacement de la tête de placement lorsque le segment installé correspondant est usé, endommagé ou inadapté à la poursuite de la production.

Pour une exactitude d'achat, la référence complète de la pièce, la configuration de tête existante et le modèle de machine doivent toujours être vérifiés avant de commander.

Cause

Pourquoi un segment de tête de placement nécessite-t-il un remplacement ?

La tête de placement RV12 est conçue pour des cycles répétés de placement de composants à haute vitesse. Sur de longues périodes de production, les composants mécaniques du segment peuvent progressivement s'user ou s'endommager.

Les situations courantes entraînant le remplacement du segment comprennent :

Un segment mécanique défectueux peut contribuer à un fonctionnement instable du mécanisme de la tête de placement. Étant donné que les performances de placement peuvent également être affectées par les buses, les composants de vide, les capteurs, les vannes, les moteurs et d'autres assemblages de tête, les techniciens doivent effectuer une inspection systématique avant de déterminer la pièce de remplacement.

Le remplacement du segment doit donc faire partie d'un processus de maintenance contrôlé plutôt que d'une étape de dépannage isolée.

Solution

Utilisez 00319748S04 pour la maintenance de la tête RV12 DLM2 correspondante

Lorsque l'inspection confirme que le segment installé nécessite un remplacement, 00319748S04 offre une solution spécifique à la référence de pièce pour les systèmes de tête de placement RV12/DLM2 compatibles.

Un remplacement correct permet de restaurer la condition mécanique requise par l'assemblage de la tête et permet au personnel de maintenance de réparer la machine sans remplacer inutilement la tête de placement complète.

Cette approche est particulièrement utile pour :

• Réparation de la tête de placement.
• Maintenance préventive.
• Rénovation de machine.
• Reconstruction de l'assemblage de tête.
• Récupération après collision.
• Restauration de la ligne de production.
• Préparation du stock de pièces de rechange.

La référence de la pièce doit rester la référence d'achat principale.

Pour les machines avec différentes générations, révisions ou modifications de tête, ne sélectionnez pas uniquement en fonction du nom de la machine HS50 ou HS60. La configuration de tête installée et l'identification de la pièce d'origine doivent également être confirmées.

Spécifications

L'identification de 00319748S04 comme composant DLM2 à 12 segments est également documentée dans les registres indépendants du stock de pièces de rechange HS50. CAE en ligne

Caractéristiques du produit

Application

Maintenance de machine de placement HS50

L' segment 00319748S04 est couramment répertorié parmi les pièces de rechange pour les équipements SIPLACE HS50. Il peut être utilisé lors de la maintenance planifiée, de la rénovation de tête et de la réparation des configurations RV12/DLM2 correspondantes. SMT Parts Supply

Maintenance de machine de placement HS60

Pour les configurations HS60 compatibles, les techniciens peuvent utiliser la référence de pièce comme référence lors de l'entretien de l'assemblage de tête de placement associé. La configuration de la tête pouvant varier, la confirmation du composant d'origine est recommandée.

Équipement SMT F4

Les références techniques commerciales et après-vente associent également 00319748S04 aux équipements F4 compatibles. La configuration de tête de placement réellement installée doit être vérifiée avant l'achat. SMT Parts Supply

Rénovation de tête de placement

Pour les ateliers de réparation et les entreprises de rénovation de machines, le remplacement individuel des pièces mécaniques usées peut rendre la reconstruction de la tête plus pratique que le remplacement d'un assemblage de tête de placement complet.

Lignes de production EMS

Les fournisseurs de services de fabrication électronique exploitant d'anciennes plateformes de production SIPLACE peuvent conserver des composants de tête critiques en stock de maintenance pour réduire les retards en cas de problèmes mécaniques.

Distributeurs de pièces de rechange

L'identification claire 00319748S04 rend le produit adapté à l'approvisionnement international en pièces de rechange SMT, où les acheteurs achètent généralement en fonction du modèle de machine, du type de tête et de la référence de la pièce.

Scénarios d'utilisation typiques

Comment ça marche

La tête de placement est responsable de la manipulation des composants électroniques entre les positions de prélèvement des alimenteurs et les emplacements de placement sur PCB.

Au sein du mécanisme de la tête, plusieurs composants de précision fonctionnent ensemble pendant les cycles de production à haute fréquence.

L' assemblage de segment 12 positions fait partie de l'architecture mécanique associée au système de tête de placement RV12 compatible.

Pendant la production, la tête effectue à plusieurs reprises une séquence générale telle que :

Prélèvement du composant → Mouvement de la tête → Manipulation du composant → Positionnement → Placement → Cycle de retour

L'assemblage du segment doit rester mécaniquement stable tout au long de ces opérations répétées.

Si l'usure, les dommages dus à une collision ou la déformation affectent le segment, les techniciens peuvent inspecter la tête complète et remplacer le composant affecté si nécessaire.

Après le remplacement, la tête doit être installée, inspectée et testée conformément aux procédures de maintenance normales de la machine avant de remettre l'équipement en production de masse.

Étant donné que les performances de la tête de placement dépendent de plusieurs systèmes interconnectés, un dépannage correct doit également prendre en compte :

• État de la buse.
• Circuit de vide.
• Alimentation en air.
• Capteurs.
• Vannes.
• Électronique de tête.
• Alignement mécanique.
• Composants de tête associés.

Cela permet d'éviter de remplacer un segment alors que le défaut réel provient d'ailleurs dans le système de placement.

Comment choisir

1. Confirmer la référence de la pièce

La référence la plus importante est :

00319748S04

Comparez ce numéro avec le composant d'origine, la documentation de maintenance ou l'identification de pièce existante.

2. Confirmer le type de tête de placement

Vérifiez si votre machine est équipée de la configuration de tête de placement RV12 / 12 positions compatible.

Ne commandez pas uniquement parce que la machine est décrite comme HS50 ou HS60.

3. Vérifier la révision DLM

Ce produit est couramment référencé comme un Segment CPL 12ER DLM2. Différentes générations ou révisions de têtes de placement peuvent utiliser des pièces similaires qui semblent identiques mais ne sont pas nécessairement interchangeables. SMT Parts Supply

4. Comparer la pièce existante

Avant de commander, comparez :

5. Fournir des photos si nécessaire

Si la machine a été rénovée, mise à niveau ou équipée d'une configuration de tête différente, des photographies du composant existant peuvent améliorer considérablement la précision de l'identification.

Les photos recommandées comprennent :

• Segment complet.
• Marquage de la référence de la pièce.
• Côté d'installation.
• Connecteur ou interface mécanique.
• Étiquette d'identification de la tête de placement.

Pourquoi une identification précise des pièces est importante

Les machines SMT restent souvent en service pendant de nombreuses années et peuvent subir des remplacements de tête, des réparations ou des mises à niveau au cours de leur durée de vie opérationnelle.

Pour cette raison, sélectionner des pièces de rechange uniquement en fonction du nom de la machine peut créer un risque de compatibilité inutile.

Pour 00319748S04, la séquence de vérification préférée est :

Référence de la pièce → Type de tête → Révision → Modèle de machine → Comparaison physique

Cette méthode fournit une base plus fiable pour les achats internationaux et permet de réduire les commandes incorrectes.

Recommandations de maintenance

Avant d'installer le segment :

1. Mettez la machine hors tension conformément aux procédures de service standard.
2. Confirmez l'assemblage de tête de placement correct.
3. Inspectez les composants mécaniques associés.
4. Éliminez la contamination de la zone de service.
5. Vérifiez les composants environnants pour détecter toute usure anormale.
6. Installez le composant de remplacement en utilisant les procédures de maintenance appropriées.
7. Confirmez un fonctionnement mécanique libre et correct.
8. Effectuez une vérification de la machine ou de la tête avant la production.
9. Exécutez des cartes d'essai si nécessaire.
10. Remettez la machine en production normale uniquement après confirmation d'un fonctionnement stable.

L'installation doit être effectuée par du personnel de maintenance SMT formé et familier avec l'équipement concerné.

FAQ

Q1 : Qu'est-ce que ASM SIPLACE 00319748S04 ?

00319748S04 est un assemblage de segment de tête de placement 12 positions, couramment décrit comme un Segment CPL 12ER DLM2, utilisé pour la maintenance des systèmes de tête de placement RV12 compatibles. Il est associé aux équipements HS50, HS60, F4 et SIPLACE associés. SMT Parts Supply

Q2 : Le 00319748S04 peut-il être utilisé sur les machines HS50 et HS60 ?

La pièce est référencée commercialement et techniquement pour les applications HS50 et HS60, mais les acheteurs doivent confirmer le type de tête installé et la référence de pièce d'origine car les configurations de machine et les révisions de tête de placement peuvent différer. SMT Parts Supply

Q3 : S'agit-il d'une tête de placement RV12 complète ?

Non. 00319748S04 est un assemblage de segment utilisé dans le système de tête de placement compatible. Il ne doit pas être confondu avec une unité de tête de placement complète.

Q4 : Quelles informations dois-je fournir avant de demander un devis ?

Veuillez fournir 00319748S04, le modèle de machine, le type de tête de placement, la quantité requise, l'état requis et le pays de destination. Des photos du composant existant sont recommandées lorsque la configuration de la machine est incertaine.

Q5 : Puis-je sélectionner ce produit uniquement en fonction du modèle HS50 ou HS60 ?

La confirmation de la référence de la pièce est fortement recommandée. La méthode de sélection la plus sûre consiste à vérifier l' identification 00319748S04 existante, la configuration de tête RV12 et la révision DLM avant de commander.

Contactez-nous pour le prix du segment RV12 00319748S04

Vous recherchez un Segment 12 positions ASM SIPLACE 00319748S04 DLM2 RV12 pour la maintenance des têtes HS50, HS60, F4 ou compatibles ?

Envoyez-nous les informations suivantes pour un devis précis :

Nous soutenons les usines SMT, les fabricants EMS, les départements de maintenance, les sociétés de service d'équipement, les rénovateurs de machines et les distributeurs de pièces de rechange.

Envoyez votre référence de pièce, modèle de machine et quantité requise dès aujourd'hui pour obtenir des informations sur les prix et la disponibilité.
