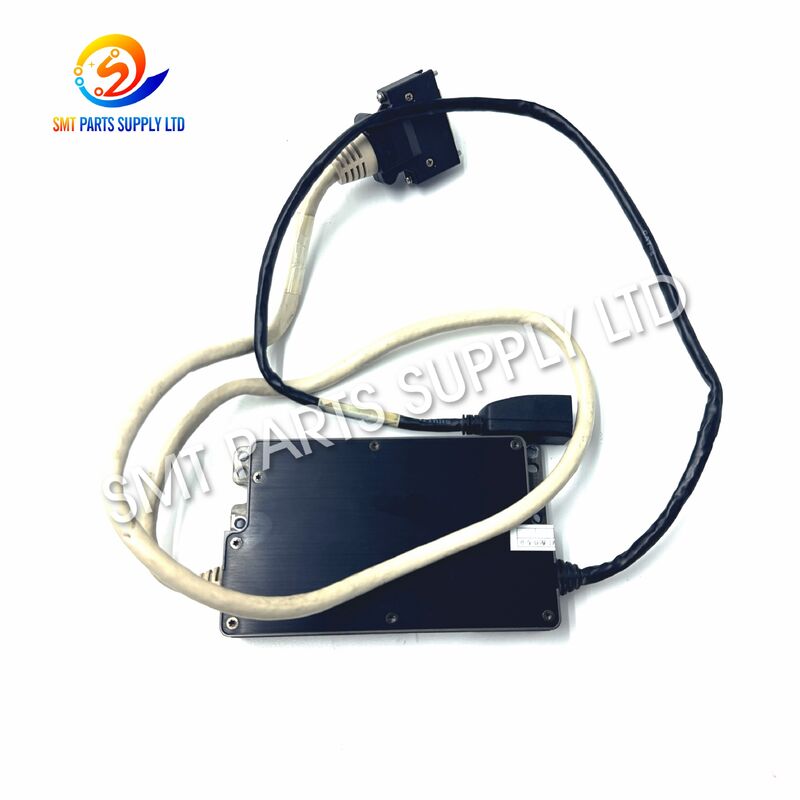

Capteur laser JUKI LNC120 40129658 pour monteur RX-6 SMT

Capteur laser JUKI LNC120 40129658 pour monteur RX-6 SMT

LeCapteur laser JUKI LNC120 40129658est un composant de reconnaissance de précision utilisé dans les équipements de placement RX-6 SMT compatibles. Communément associé àCyberOptique 8017990, le LNC120 prend en charge le centrage laser des composants pendant le processus de sélection et de placement.

Une fois qu'un composant est prélevé par la buse de placement, le système de reconnaissance laser mesure sa position et son orientation en rotation. La machine peut alors calculer la correction requise avant de monter le composant sur le PCB.

Cette méthode de reconnaissance à la volée permet de maintenir des cycles de production rapides car les composants applicables peuvent être mesurés pendant que la tête de placement est en mouvement. Pour les usines SMT utilisant des équipements de la série RX, le LNC120 est une pièce de rechange importante pour maintenir une reconnaissance fiable, un alignement stable des composants et des performances de placement constantes.

Cause — Pourquoi des problèmes de reconnaissance laser surviennent

Le capteur laser fonctionne en continu dans un environnement de production SMT exigeant. Au fil du temps, les performances de reconnaissance peuvent être affectées par une contamination, des problèmes de connecteurs, un impact mécanique, des composants électroniques vieillissants, un étalonnage incorrect ou des problèmes ailleurs dans le système de placement.

Les symptômes typiques comprennent :

Une alarme liée au laser ne signifie pas toujours que le LNC120 lui-même est en panne.

Avant de remplacer le capteur, les techniciens doivent également inspecter la buse, la position du capteur du doseur, l'état du vide, les câbles, les connecteurs, les paramètres des composants et l'étalonnage de la machine.

Un diagnostic correct peut réduire le remplacement inutile de pièces et les arrêts de production.

Solution - Remplacement correct pour la maintenance de la reconnaissance RX-6

Lorsque l'inspection confirme que le capteur laser installé est défectueux ou instable, son remplacement par la configuration LNC120 correcte peut aider à rétablir le fonctionnement normal de la reconnaissance.

Pour ce produit, les principales informations d’identification sont :

Pour un achat fiable, les acheteurs doivent comparer l'étiquette originale du capteur, la disposition des connecteurs, la structure de montage et le modèle de machine avant de commander.

Des assemblages laser d'apparence similaire peuvent avoir des spécifications électriques ou des applications machines différentes. Le numéro de pièce exact doit toujours être traité comme la référence de sélection principale.

Caractéristiques

Fonctions principales

Le LNC120 est principalement utilisé pour fournir des informations de reconnaissance des composants au système de placement.

Ses principales fonctions comprennent :

Le capteur n'est qu'une partie du système complet de contrôle de placement. Les performances de positionnement final dépendent également de l'étalonnage de la machine, de l'état des buses, de la programmation des composants, de la précision mécanique et de la stabilité du doseur.

Application

Le LNC120 40129658 convient aux applications de maintenance et de remplacement dans les environnements de production CMS professionnels utilisant des équipements de placement compatibles.

Les applications typiques incluent :

• Assemblage de circuits imprimés pour l'électronique grand public

• Fabrication d'électronique automobile

• Production de tableaux de commande industriels

• Assemblage d'équipements de communication

• Fabrication d'électronique LED

• Production de PCB d'alimentation

• Assemblage de modules électroniques

• Fabrication sous contrat EMS

• Production SMT à haut mix

• Lignes de placement à grand volume

Il est particulièrement utile pour les usines qui ont besoin d'un support fiable en matière de pièces de rechange afin de réduire les temps d'arrêt causés par des problèmes de reconnaissance des composants.

Scénarios de maintenance typiques

1. Réparation des erreurs de reconnaissance

Des erreurs de reconnaissance répétées peuvent indiquer un problème dans le système de reconnaissance laser. Après avoir vérifié les buses, les alimentateurs, le vide, les paramètres, les câbles et l'étalonnage, le LNC120 peut être évalué comme élément de remplacement possible.

2. Stock de pièces de rechange préventives

Les usines exploitant plusieurs machines RX-6 peuvent conserver en stock les composants de reconnaissance critiques afin de réduire les interruptions de production en cas de pannes matérielles inattendues.

3. Remise à neuf de machines d'occasion

Lorsqu'une machine de la série RX est remise à neuf pour la production, le système de reconnaissance peut nécessiter une inspection et le remplacement de composants avant que la machine ne reprenne son fonctionnement normal.

4. Récupération de la chaîne de production

Un capteur de remplacement compatible peut aider les équipes de maintenance à rétablir le fonctionnement de la machine lorsque l'unité d'origine a été confirmée défectueuse.

5. Amélioration de la stabilité de la reconnaissance

Le remplacement d'une unité laser endommagée ou instable peut aider à retrouver une reconnaissance cohérente des composants lorsque le défaut provient du capteur lui-même.

Comment ça marche

Le LNC120 fonctionne pendant le cycle de manipulation des composants de la tête de placement.

Étape 1 — Récupération des composants

La buse de placement prélève un composant dans le chargeur, le plateau ou toute autre unité d'alimentation en composants.

Étape 2 — Numérisation laser

Le composant traverse la zone de reconnaissance laser au fur et à mesure que la tête de placement se déplace.

Étape 3 — Mesure

Le système laser mesure le profil du composant et détermine sa position relative.

Étape 4 — Calcul de rotation

Le système de reconnaissance identifie l'écart angulaire par rapport à l'orientation programmée.

Étape 5 — Correction de position

Le système de contrôle de la machine calcule les corrections X, Y et de rotation requises.

Étape 6 — Placement des composants

Après correction, le composant est monté sur la position programmée du PCB.

Ce processus prend en charge une reconnaissance efficace sans nécessiter de déplacement inutile vers une station de reconnaissance distincte pour chaque composant compatible.

Pourquoi la reconnaissance à la volée est importante

La production SMT moderne nécessite à la fois rapidité et précision.

Le LNC120 prend en charge la reconnaissance pendant le mouvement de la tête, aidant ainsi la machine à combiner la mesure des composants avec le cycle normal de prélèvement et de placement.

Cela offre plusieurs avantages de production :

Les performances de production réelles dépendent de la configuration complète de la machine et de ses conditions de fonctionnement.

Comparaison des modèles associés

Différentes générations de machines JUKI utilisent différents ensembles de reconnaissance laser. Des noms similaires ou des boîtiers similaires ne signifient pas que les capteurs sont interchangeables.

Pour un RX-6 nécessitant40129658, les acheteurs doivent sélectionner le LNC120 en fonction du numéro de pièce d'origine plutôt que de choisir un autre capteur uniquement parce que son apparence semble similaire.

LNC120 contre LNC60

Les deux produits remplissent des fonctions de reconnaissance liées mais sont destinés à des configurations d'équipement différentes.

Comment choisir

Une sélection correcte du capteur peut éviter des problèmes d’installation et des temps d’arrêt inutiles de la machine.

1. Confirmez le modèle de machine

Confirmez d’abord le modèle exact de la machine de placement.

Pour ce produit, la principale application estJUKI RX-6.

Ne commandez pas de capteur laser uniquement car l'équipement utilise la technologie de placement JUKI.

2. Confirmez le numéro de pièce

Vérifiez l'étiquette sur l'unité existante.

Le numéro de pièce cible pour ce produit est :

40129658 / 401-29658

3. Confirmez le modèle du capteur

Le modèle de capteur doit correspondre à :

LNC120

Ne remplacez pas automatiquement le LNC60, le LNC120-8, l'EPV120 ou un autre ensemble laser.

4. Comparez la configuration du connecteur

Vérifiez la quantité de connecteurs, la position du connecteur, la disposition des câbles et l'interface physique.

5. Comparez la structure de montage

Les points de montage et la configuration du boîtier doivent correspondre à l'assemblage d'origine.

6. Fournissez des photos avant de commander

Pour une confirmation de compatibilité plus rapide, envoyez des photographies claires de :

• Etiquette originale du produit

• Boîtier du capteur

• Connecteurs

• Côté montage

• Plaque signalétique de la machine si nécessaire

Informations de demande recommandées

Fournir des informations complètes permet de raccourcir le délai de confirmation et de réduire les erreurs de commande.

Recommandations d'installation

Le LNC120 étant un composant électronique et optique de précision, l'installation doit être effectuée par des techniciens familiarisés avec l'équipement de placement SMT.

Avant l'installation :

• Débranchez l'alimentation de la machine conformément aux procédures de maintenance.

• Utilisez une protection ESD appropriée.

• Confirmez à nouveau le numéro de pièce.

• Vérifiez les connecteurs pour déceler tout dommage physique.

• Gardez la zone du capteur propre.

• Évitez de toucher les surfaces optiques.

• Inspectez la zone de montage avant d’installer le capteur.

Après le remplacement, la machine doit être vérifiée conformément à la procédure de service applicable.

Les tests peuvent inclure :

• Confirmation de communication du capteur

• Contrôle de la fonction de reconnaissance

• Test de ramassage

• Test de reconnaissance des composants

• Vérification de l'étalonnage

• Test de niveau

• Vérification répétée du cycle de production

Ne modifiez pas les paramètres de la machine sans la documentation technique appropriée.

Référence de dépannage

Le remplacement du capteur laser doit normalement reposer sur un dépannage systématique plutôt que sur une seule alarme machine.

FAQ

Q1 : Quel est l'objectif principal du LNC120 40129658 ?

Le LNC120 effectue la reconnaissance et le centrage des composants par laser dans un équipement de placement compatible. Il mesure la position et la rotation des composants afin que la machine puisse appliquer des corrections avant de monter la pièce sur le PCB.

Q2 : 40129658 convient-il au JUKI RX-6 ?

Oui. Le numéro de pièce 40129658 est associé au système de reconnaissance laser LNC120 utilisé pour les applications RX-6. Les acheteurs doivent toujours vérifier la configuration d'origine de la machine et l'étiquette du capteur avant de commander.

Q3 : Le LNC120 peut-il remplacer directement le LNC60 ?

Aucun remplacement direct ne doit être présumé. Les LNC120 et LNC60 sont associés à différentes générations de machines et références. Suivez toujours les spécifications de l'équipement d'origine lors de la sélection d'un remplacement.

Q4 : Que dois-je vérifier avant d'acheter ?

Confirmez le modèle de la machine, le modèle du capteur, le numéro de pièce, le numéro de référence, les connecteurs, la structure de montage et l'étiquette d'origine. Il est fortement recommandé de fournir des photos claires pour vérifier la compatibilité.

Q5 : La machine doit-elle être vérifiée après le remplacement du LNC120 ?

Oui. Après l'installation, l'opération de reconnaissance, la communication, l'étalonnage, les performances du capteur et les résultats de placement doivent être vérifiés conformément à la procédure de maintenance de la machine pertinente.

Contactez-nous

Vous cherchez unCapteur laser JUKI RX-6 LNC120 40129658pour la réparation de machines, l'inventaire de pièces de rechange ou la maintenance de lignes de production ?

Merci de nous envoyer les informations suivantes :

• Modèle de machine

• Numéro de pièce

• Modèle de capteur

• Numéro de référence CyberOptics

• Quantité requise

• Condition requise

• Photos originales du capteur

• Photos d'étiquettes et de connecteurs

Nous pouvons vous aider à vérifier la configuration du produit avant le devis et vous aider à sélectionner la bonne pièce de rechange pour machine SMT.

Envoyez votre numéro de pièce et la quantité requise pour la disponibilité, la confirmation de compatibilité et le devis.
