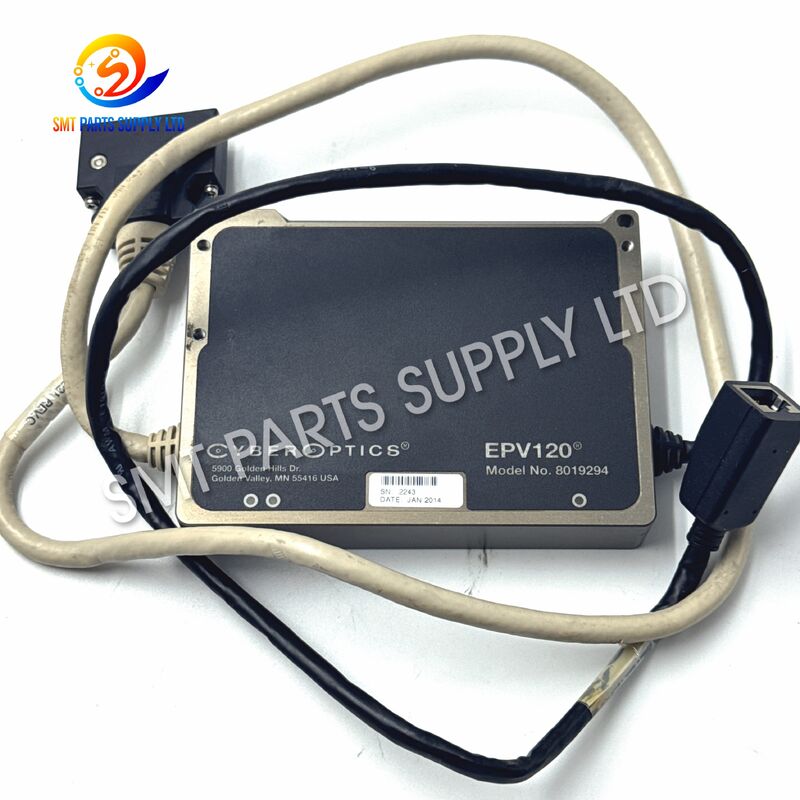

LeJUKI 40129657 EPV120, également identifié parCyberOptique 8019294, est un module de vision spécialisé utilisé avec leMachine de placement JUKI RX-6 SMT. Le système EPV est associé àVérification de processus intégrée, une fonction de surveillance des processus conçue pour capturer des images pendant les opérations de ramassage et de placement des composants. La documentation JUKI montre que l'EPV peut être configuré pour photographier des points de placement désignés et effectuer des contrôles de présence de composants, tandis que les informations techniques du RX-6 décrivent un système de caméra miniature monté sur la tête utilisé pour la vérification des processus en temps réel. ASi-Tech

Contrairement auLNC120, qui effectue le centrage des composants par laser, l'EPV120 appartient au système de surveillance du placement et de vérification du processus. Cette distinction est importante lors de la sélection des pièces de rechange pour une machine RX-6. JUKI identifie le LNC120 comme capteur de reconnaissance laser, tandis que l'EPV est utilisé pour l'imagerie et la vérification du placement. Juki

Pour les usines qui entretiennent des lignes de production RX-6, un module EPV120 correctement adapté aide à restaurer la capacité de surveillance des processus et prend en charge un dépannage plus efficace des anomalies de ramassage, de manipulation des composants et de placement.

Cause

Les machines de placement SMT fonctionnent en continu à grande vitesse, et les systèmes de vision et de surveillance installés autour de la tête de placement sont exposés à des mouvements répétés, des vibrations, de la poussière, des changements de température et de longs cycles de production.

Lorsqu'un module lié à l'EPV devient instable ou endommagé, la machine peut perdre une partie de sa capacité de vérification du processus.

Les situations courantes pouvant conduire à une inspection ou à un remplacement comprennent :

L'EPV est particulièrement utile car des problèmes de placement peuvent survenir à plusieurs étapes. Un composant peut ne pas quitter correctement le chargeur, ne pas être maintenu solidement par la buse, tomber pendant le transfert ou ne pas rester correctement positionné après son placement.

La fonction RX-6 EPV de JUKI est conçue pour fournir des informations basées sur des images sur ces événements de production, permettant aux opérateurs d'obtenir des preuves supplémentaires lors de l'enquête sur les problèmes de processus. 51SmtPDF

Un module de surveillance défectueux n’affecte donc pas simplement la capture d’images. Cela peut également réduire la quantité d’informations sur les processus disponibles pour le personnel de maintenance et de contrôle qualité.

Solution

Remplacement d'un EPV120 endommagé ou instable par un EPV120 correctement adapté40129657 / CyberOptique 8019294L'unité peut aider à restaurer la capacité prévue de vérification des processus intégrés de la configuration RX-6 compatible. Le numéro de pièce JUKI 40129657 est documenté comme EPV120, tandis que les références de pièces industrielles associent le même assemblage à CyberOptics 8019294.

Après le remplacement, les techniciens doivent confirmer que le module est correctement installé, connecté électriquement, reconnu par la machine et fonctionne avec le logiciel et les paramètres de production corrects.

Le système EPV peut être configuré dans les données de production du RX-6 pour contrôler si des images sont prises et si une inspection de la présence des composants est effectuée. La documentation de la machine inclut des modes de fonctionnement EPV sélectionnables plutôt que de traiter l'appareil comme une simple caméra autonome. 51SmtPDF

Pour cette raison, le remplacement doit normalement inclure à la fois une inspection du matériel et une vérification fonctionnelle.

Vérifications recommandées après l'installation

Le module doit être traité comme un composant optique et électronique de précision. Évitez de toucher les surfaces optiques et protégez l'unité contre la contamination, les chocs mécaniques et les décharges électrostatiques pendant l'installation.

Caractéristiques

Les identifiantsEPV120,40129657, etCyberOptique 8019294sont associés aux références de pièces disponibles, et la documentation du RX-6 confirme l'utilisation de l'EPV comme fonction de vérification du processus.

Différence EPV120 et LNC120

Il ne faut pas confondre ces deux composants du RX-6.

JUKI décrit le RX-6 comme utilisant le LNC120 pour le centrage laser, tandis que son système de moniteur de placement/EPV utilise l'imagerie pour vérifier les événements de production. Juki

Cette distinction est particulièrement importante lorsque les clients fournissent uniquement une description telle que « capteur RX-6 » ou « caméra RX-6 ».

Application

Le JUKI EPV120 40129657 est destiné à être utilisé dans les environnements d'assemblage SMT utilisant des équipements RX-6 compatibles.

Les applications typiques incluent :

L’un des avantages importants des images de surveillance des processus est le dépannage. Lorsqu'un défaut de placement se produit, le personnel de production peut utiliser les informations de processus enregistrées pour distinguer les différentes causes possibles au lieu de se fier uniquement au PCB fini.

Par exemple, l'opérateur peut avoir besoin de déterminer si un composant était disponible avant le ramassage, si le ramassage s'est déroulé correctement ou si une situation anormale est apparue autour de l'étape de placement.

Les descriptions industrielles du système RX-6 EPV indiquent que des caméras miniatures intégrées autour de la tête peuvent capturer les étapes avant et après le ramassage et le placement, fournissant ainsi des données utiles pour l'analyse des défaillances et la traçabilité des processus. FlipHTML5

Comment ça marche

EPV signifieVérification de processus intégrée. Sur le RX-6, le système est intégré au processus de placement plutôt que de fonctionner comme une machine d'inspection distincte en aval.

Pendant le fonctionnement programmé, la machine peut utiliser EPV pour prendre des images à des points de production sélectionnés. La documentation d'exploitation du RX-6 de JUKI permet spécifiquement les paramètres EPV pour photographier les points de placement et effectuer un jugement de présence de composants. 51SmtPDF

La séquence générale de fonctionnement peut être résumée comme suit :

1. Préparation des composants

La tête de placement se déplace vers la position programmée du chargeur pour collecter le composant requis.

1. Surveillance du ramassage

En fonction de la production et de la configuration EPV, des informations d'image peuvent être obtenues autour du processus de ramassage.

1. Transfert de composants

La machine transfère le composant vers la position programmée de placement du PCB.

1. Surveillance des placements

Le système EPV capture les informations associées au processus de placement.

1. Vérification

Des images ou des informations d’inspection peuvent être utilisées pour aider à déterminer si l’état attendu des composants est présent.

1. Analyse des processus

Lorsqu'une anomalie de production se produit, les informations EPV disponibles peuvent aider les techniciens à analyser où le problème s'est produit.

Ce processus donne au personnel de maintenance plus d’informations qu’une simple alarme machine.

Il est également important de comprendre queEPV120 ne remplace pas le centrage des composants LNC120. La technologie de reconnaissance laser de JUKI calcule la position et l'angle des composants à l'aide d'une mesure laser, tandis que l'EPV joue un rôle différent de surveillance du processus. Juki

Comment choisir

La sélection de la bonne pièce de rechange EPV doit être basée principalement sur le modèle de la machine, le numéro de pièce existant, l'identification du module et la configuration physique.

1. Confirmez le numéro de pièce JUKI

Vérifiez si l'unité existante est marquée :

40129657

Ne sélectionnez pas un remplacement uniquement parce qu’il semble similaire.

2. Confirmez le modèle EPV

Vérifier:

EPV120

Les machines de la série RX peuvent contenir plusieurs composants optiques et de détection, la désignation du modèle est donc importante.

3. Confirmez le numéro CyberOptics

Lorsqu'il est visible, vérifiez si l'unité porte :

8019294

Les références de pièces disponibles associent CyberOptics 8019294 au JUKI 40129657 EPV120.

4. Confirmez la machine

Ce produit est associé auJUKI RX-6plate-forme. La configuration de la machine doit toujours être vérifiée avant de commander, car l'équipement de production peut avoir des spécifications de tête différentes ou des modifications antérieures.

5. Ne confondez pas EPV120 avec LNC120

C'est l'un des points de sélection les plus importants.

Si vous avez besoin40129658 / CyberOptique 8017990, vous faites référence auUnité de reconnaissance laser LNC120, pas l'EPV120 40129657.

6. Envoyez des photos avant de commander

Pour une confirmation plus rapide, fournissez :

Une identification correcte avant expédition peut réduire les retards d’installation et les arrêts de production inutiles.

FAQ

Q1 : À quoi sert le JUKI 40129657 EPV120 ?

L'EPV120 est associé au système de vérification de processus intégré RX-6. Il prend en charge la surveillance basée sur l'image des opérations de ramassage et de placement des composants, aidant ainsi le personnel de production à vérifier la présence des composants, à conserver les informations sur le processus et à enquêter sur les anomalies de placement des SMT. 51SmtPDF

Q2 : EPV120 est-il identique au capteur laser LNC120 ?

Les numéros EPV120 et LNC120 remplissent des fonctions différentes. L'EPV120 est associé à la vérification du processus de placement basé sur l'image, tandis que le LNC120 est l'unité de reconnaissance laser utilisée pour le centrage des composants et la mesure de la position. Juki

Q3 : Quelle machine utilise JUKI 40129657 EPV120 ?

Le 40129657 EPV120 est associé auMachine de placement JUKI RX-6 SMT. Les clients doivent confirmer l'étiquette de la pièce existante et la configuration de la machine avant de commander un remplacement. 富士泰

Q4 : CyberOptics 8019294 est-il équivalent à JUKI 40129657 ?

Les références des pièces identifientCyberOptique 8019294avecJUKI 40129657/EPV120. Pour confirmer l'achat, comparez l'étiquette complète, l'unité physique, la disposition des connecteurs et le modèle de machine avant expédition.

Q5 : Quelles informations dois-je fournir pour une demande ?

Veuillez fournir le modèle de votre machine, la quantité requise, le numéro de pièce JUKI, le numéro CyberOptics et une photo claire de l'étiquette du module EPV existant. Cela permet une confirmation de compatibilité et une préparation de devis plus rapides.
