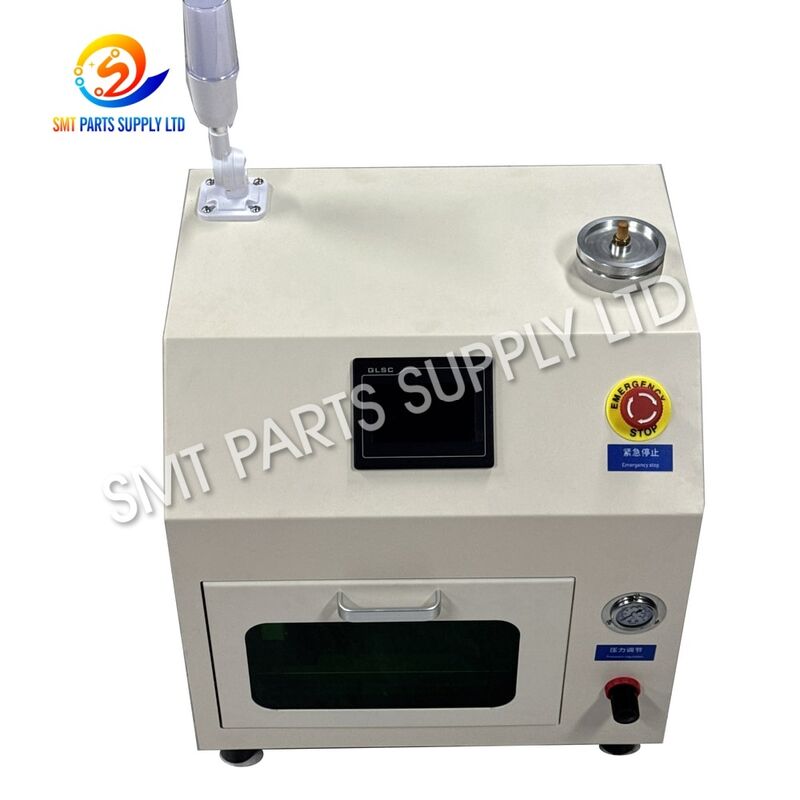

Machine de nettoyage automatique de buses SMT pour la maintenance Pick-and-Place

Machine de nettoyage automatique de buses SMT pour la maintenance Pick-and-Place

LeMachine automatique de nettoyage de bec de SMTest un équipement de maintenance professionnel développé pour le nettoyage des buses d'aspiration de précision utilisées dans les machines de transfert SMT. Pendant la production continue, les pointes des buses et les passages sous vide internes peuvent progressivement collecter la poussière des composants, les résidus de flux, les particules de pâte à souder, la contamination adhésive et autres débris fins. Ces contaminants peuvent restreindre le flux d'air et contribuer à une collecte de composants instable, à une augmentation des tentatives de collecte ou à une efficacité de production réduite.

La machine utilise un processus de nettoyage contrôlé pour atteindre à la fois la surface de la buse et les passages d'aspiration internes étroits. Après le nettoyage, l'air comprimé aide à éliminer l'humidité résiduelle et prépare les buses à l'inspection ou à la réutilisation.

Comparé à un essuyage manuel répété ou à l'insertion d'aiguilles de nettoyage dans de petites ouvertures de buse, le nettoyage automatique par lots offre une méthode de maintenance plus cohérente et efficace. Différentes tailles de buses peuvent être prises en charge via des porte-buses appropriés ou des fixations personnalisées, ce qui rend l'équipement adapté aux usines SMT, aux fabricants EMS et aux services de maintenance des équipements.

Cause

Pourquoi les buses SMT sont-elles contaminées ?

Les buses de prélèvement et de placement fonctionnent en continu sous vide tout en prélevant et en plaçant de manière répétée les composants électroniques. Même dans un environnement de production SMT contrôlé, des particules microscopiques peuvent s'accumuler progressivement à l'intérieur ou autour de la buse.

Les sources de contamination typiques comprennent :

Une buse contaminée ne semble pas toujours visiblement sale. Les fines particules à l’intérieur d’un passage d’aspiration étroit peuvent réduire le débit d’air même lorsque la surface externe semble acceptable.

Problèmes de production courants liés aux buses sales

La contamination des buses peut contribuer à :

• Échec du ramassage des composants.
• Tentatives de ramassage répétées.
• Niveau de vide instable.
• Composant tombant pendant le mouvement.
• Positionnement irrégulier des composants.
• Augmentation des alarmes machine.
• Efficacité de placement réduite.
• Inspection des buses plus fréquente.
• Remplacement inutile de la buse.
• Temps d’arrêt supplémentaire pour maintenance.

Un nettoyage régulier constitue donc une partie importante de la maintenance préventive SMT.

Solution

Nettoyage automatique pour un entretien plus cohérent des buses

Le nettoyeur de buses SMT offre une alternative contrôlée au nettoyage manuel répétitif.

Les opérateurs placent plusieurs buses dans le dispositif de nettoyage approprié et démarrent le cycle de nettoyage sélectionné. Le système dirige le flux de nettoyage vers les ouvertures des buses et les passages internes pour détacher et éliminer la contamination accumulée.

Après l'étape de nettoyage, l'air comprimé élimine l'humidité résiduelle du corps de la buse et du passage d'aspiration.

Le processus complet permet de standardiser la maintenance des buses et de réduire la dépendance à l’égard de la technique de l’opérateur.

Principaux avantages

Réduire les risques associés au nettoyage manuel

Les méthodes de nettoyage traditionnelles impliquent parfois des aiguilles, des fils métalliques, des brosses ou un soufflage d'air manuel.

Ces méthodes peuvent être utiles pour la maintenance de base mais peuvent présenter des inconvénients en cas de mauvaise utilisation.

Les outils tranchants peuvent rayer ou déformer les ouvertures des buses de précision. L'essuyage manuel peut nettoyer l'extérieur tout en laissant la contamination à l'intérieur du passage sous vide. Le soufflage d'air seul peut également être insuffisant pour les résidus collants.

Le nettoyage automatique offre un processus plus systématique pour l’entretien de routine des buses.

Caractéristiques

Spécifications techniques générales

Les spécifications exactes dépendent de la configuration de la machine sélectionnée et du montage de la buse.

Exigences de fonctionnement recommandées

L'air comprimé propre est particulièrement important car l'air contaminé de l'usine peut introduire de l'humidité, de l'huile ou des particules pendant le processus de séchage.

Application

La machine de nettoyage automatique des buses convient à un entretien régulier dans un large éventail d’environnements de fabrication électronique.

Lignes de production CMS

Les lignes de production utilisant des machines de transfert peuvent utiliser le nettoyeur dans le cadre de l'entretien programmé des buses. Les buses peuvent être nettoyées lors de la maintenance préventive, des changements de produits ou lorsque des performances de ramassage anormales sont détectées.

Fabrication EMS

Les usines EMS exploitent souvent plusieurs plates-formes de machines et traitent de nombreuses tailles de composants. Un système de nettoyage par lots aide les équipes de maintenance à gérer plus efficacement des stocks de buses plus importants.

Production à haut mélange

La fabrication à forte concentration modifie fréquemment les composants, les distributeurs et les combinaisons de buses. Des buses de rechange propres aident les techniciens à préparer les machines plus rapidement pour le prochain programme de production.

Production en grand volume

Les usines faisant fonctionner plusieurs machines de placement en continu peuvent accumuler un grand nombre de buses nécessitant une maintenance. Le traitement automatique par lots peut réduire le travail requis pour le nettoyage manuel individuel.

Centres de réparation CMS

Les entreprises de réparation et de service d'équipement peuvent nettoyer les buses avant l'inspection, les tests sous vide ou le retour aux clients.

Industries typiques

• Electronique automobile.
• Electronique grand public.
• Produits de contrôle industriel.
• Matériel de communication.
• Fabrication de LED.
• Fabrication d'alimentations.
• Electronique informatique.
• Production d'appareils intelligents.
• Assemblage d'électronique médicale.
• Services d'assemblage de PCB.

Types de buses applicables

Avec un support approprié ou un accessoire personnalisé, l'équipement peut prendre en charge différentes structures de buses pick-and-place, notamment :

• Petites buses à copeaux.
• Buses d'aspiration CMS standard.
• Buses de placement IC.
• Buses BGA.
• Buses de connecteur.
• Buses à gros composants.
• Microbuses de précision.
• Buses d'aspiration de forme spéciale.

Les dimensions des buses variant considérablement, la compatibilité doit être vérifiée avant de commander.

Pour les buses spéciales, il est recommandé aux clients de fournir lenuméro de pièce de la buse, modèle de machine, photographies et dimensions physiques.

Comment ça marche

Étape 1 : Inspecter les buses

Avant le nettoyage, inspectez visuellement chaque buse.

Les buses présentant des pointes fissurées, une usure importante, une déformation ou des dommages mécaniques doivent être séparées. Le nettoyage élimine la contamination mais ne peut pas réparer les dommages physiques.

Étape 2 : Charger le support de buse

Installez les buses dans le luminaire correspondant.

Un positionnement correct aide à maintenir l’alignement pendant le cycle de nettoyage et garantit que le flux de nettoyage atteint les zones requises.

Étape 3 : Confirmer les conditions de la machine

Avant de commencer, vérifiez :

• Eau de nettoyage.
• Alimentation en air comprimé.
• Installation de luminaires.
• Paramètres de nettoyage.
• Paramètres de séchage.
• État de fonctionnement de la machine.

Étape 4 : Démarrer le nettoyage automatique

La machine dirige un flux de nettoyage contrôlé vers la buse.

Le processus est conçu pour atteindre l’ouverture de la buse et le passage d’aspiration interne, aidant ainsi à déloger la poussière et les résidus de production.

Étape 5 : Séchage automatique à l’air

Après le nettoyage, l'air comprimé élimine l'eau restante de la surface de la buse et du passage interne.

Cela réduit le travail de séchage manuel et prépare la buse pour une inspection ultérieure.

Étape 6 : Inspection finale

Retirez les buses nettoyées et inspectez-les avant de les remettre en production.

Le cas échéant, les performances du vide peuvent également être vérifiées.

Flux de travail de nettoyage

Nettoyage automatique ou nettoyage manuel

Le nettoyage automatique n’élimine pas les exigences d’inspection. Il fournit une étape de nettoyage plus efficace et reproductible au sein du processus de maintenance complet.

Comment choisir

1. Confirmez votre machine de transfert

Différentes machines de placement utilisent différentes conceptions de buses.

Fournissez le modèle de la machine lors de la demande de devis afin que l'application de la buse puisse être vérifiée.

2. Fournissez le numéro de pièce de la buse

Le numéro de pièce de la buse est l’une des références les plus utiles pour confirmer la compatibilité des luminaires.

Si le numéro de pièce n'est pas disponible, des photographies et des dimensions claires doivent être fournies.

3. Confirmez les dimensions de la buse

Pour les luminaires personnalisés, les dimensions utiles incluent :

4. Déterminer la quantité de nettoyage

Considérez combien de buses sont normalement nettoyées en même temps.

Un service de maintenance traitant de grandes quantités doit sélectionner une configuration prenant en charge un nettoyage par lots efficace.

Les usines ne nécessitant qu'un entretien occasionnel peuvent préférer une configuration plus compacte.

5. Évaluer la variété des buses

Si une usine utilise plusieurs plates-formes de prélèvement et de placement, une machine dotée de dispositifs interchangeables ou personnalisés peut offrir une plus grande flexibilité.

Cela permet à un nettoyeur de prendre en charge plusieurs familles de buses au lieu de limiter l'équipement à un format de buse spécifique.

6. Confirmer les utilitaires d'usine

Avant de commander, confirmez :

• Tension électrique.
• Fréquence électrique.
• Disponibilité de l'air comprimé.
• Besoins en eau.
• Lieu d'installation.

La fourniture de ces informations lors du devis permet de garantir que la configuration de la machine correspond à l'usine de destination.

7. Tenir compte des exigences de production futures

Ne sélectionnez pas la machine uniquement en fonction du volume actuel de la buse.

Si la chaîne de production s'agrandit, la sélection d'un système de fixation flexible peut fournir une capacité supplémentaire pour la maintenance future des buses.

Pratique d'entretien recommandée

Pour des performances stables de la machine :

• Utiliser de l'eau propre selon les exigences de l'équipement.
• Gardez la chambre de nettoyage exempte de résidus excessifs.
• Inspectez régulièrement les accessoires des buses.
• Vérifiez l'alimentation en air pour l'huile et l'humidité.
• Remplacez ou entretenez les filtres si nécessaire.
• Gardez les passages de drainage dégagés.
• Inspectez périodiquement les tubes et les connecteurs.
• Séparez les buses physiquement endommagées avant de les nettoyer.
• Inspectez les buses après chaque cycle de nettoyage.
• Enregistrez les numéros de pièces des buses fréquemment défaillantes.

Un dossier de maintenance standardisé peut aider à identifier les buses qui causent des problèmes de ramassage à plusieurs reprises et peuvent nécessiter un remplacement plutôt qu'un nettoyage plus approfondi.

FAQ

Q1 : Cette machine peut-elle nettoyer différentes marques de buses SMT ?

Oui. Le nettoyeur peut être configuré pour différentes dimensions de buse pick-and-place en utilisant des accessoires appropriés ou personnalisés. Veuillez fournir le modèle de la machine, le numéro de pièce de la buse et les photographies de la buse pour confirmer la compatibilité.

Q2 : Quel produit de nettoyage est normalement utilisé ?

L'eau purifiée ou l'eau déminéralisée est couramment utilisée pour le nettoyage normal des buses. Le produit de nettoyage approprié doit toujours suivre les exigences de configuration et de maintenance de la machine sélectionnée.

Q3 : La machine peut-elle nettoyer plusieurs buses simultanément ?

Oui. Le système est conçu pour le nettoyage par lots. La capacité réelle dépend de la taille de la buse, de la conception du luminaire et de la configuration de la machine. Les buses de grande taille ou de forme spéciale peuvent nécessiter différentes dispositions de fixation.

Q4 : Le nettoyage restaure-t-il les buses endommagées ?

Le nettoyage peut éliminer la contamination qui restreint le passage du vide, mais il ne peut pas réparer les pointes de buse fissurées, pliées, usées ou endommagées mécaniquement. Les buses endommagées doivent être remplacées.

Q5 : Quelles informations dois-je envoyer pour un devis ?

Veuillez fournir le modèle de votre machine de transfert, le numéro de pièce de la buse, les photos de la buse, les dimensions approximatives, la quantité de nettoyage requise, le pays de destination et les spécifications électriques préférées. Ces informations nous aident à recommander la configuration appropriée.

Contactez-nous pour les solutions de nettoyage de buses CMS

Besoin d'une machine de nettoyage de buses adaptée à votre ligne de production SMT ?

Envoyez-nous votremodèle de machine, numéro de pièce de la buse, photos de la buse et quantité de nettoyage attendue. Notre équipe peut vous aider à confirmer la compatibilité des buses, la configuration des appareils et la capacité de nettoyage appropriée en fonction de vos besoins de maintenance.

Nous prenons en charge les solutions de fixation de buses standard et personnalisées pour différents environnements de production CMS.

Contactez-nous dès aujourd'hui pour plus de détails techniques, des recommandations de configuration, des délais de livraison et un devis.
