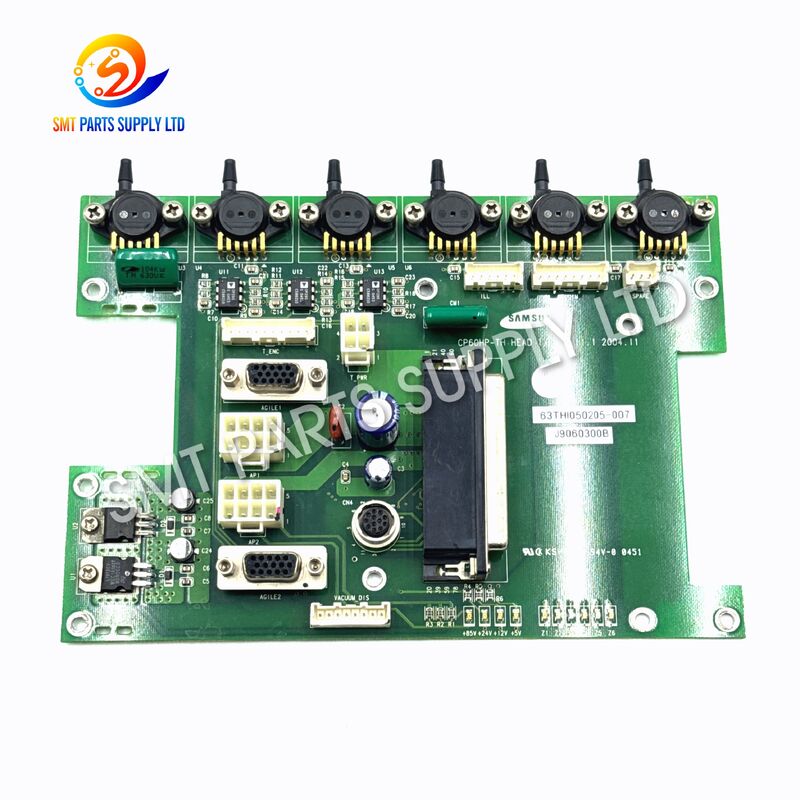

Carte d'interface de tête SAMSUNG SM310 J9060300B pour Machine de Placement

La carte d'interface de tête SAMSUNG SM310 J9060300B est un assemblage de carte de circuit imprimé électronique utilisé dans le système de tête de placement de la machine de placement SMT SM310. Elle fournit une interface importante entre les composants électriques liés à la tête et le système de contrôle de la machine, aidant à transmettre les signaux de fonctionnement requis lors du placement automatisé des composants.

Étant donné que l'équipement de placement fonctionne en continu à haute vitesse, les cartes électroniques à l'intérieur du système de tête sont exposées aux vibrations, aux commutations électriques répétées, aux variations de température, à la poussière et aux longues heures de fonctionnement. Une carte d'interface endommagée ou instable peut entraîner des erreurs de communication, un fonctionnement anormal de la tête, des alarmes intermittentes de la machine ou des interruptions de production.

Le J9060300B convient à la maintenance, à la réparation et au remplacement de la carte d'interface de tête SM310 correspondante. Il est fortement recommandé de vérifier le numéro de pièce correct avant de commander, car les machines SMT peuvent contenir différentes versions de PCB en fonction de la configuration de la machine et de la période de production.

Cause

Pourquoi une carte d'interface de tête a-t-elle besoin d'être remplacée ?

Les cartes de contrôle électroniques utilisées dans les machines de placement SMT fonctionnent normalement pendant de longues périodes dans des conditions industrielles exigeantes. Bien qu'elles ne contiennent pas de composants d'usure mécanique majeurs, les facteurs électriques et environnementaux peuvent affecter progressivement leur fiabilité.

Une machine de placement présentant des alarmes liées à la tête ne signifie pas automatiquement que la carte d'interface est défectueuse. Les techniciens doivent également inspecter les câbles, les connecteurs, les capteurs, les conditions d'alimentation, les cartes de contrôle associées et les assemblages de tête avant de remplacer le PCB.

Solution

Lorsque la carte d'interface de tête d'origine est confirmée comme étant défectueuse, son remplacement par la carte J9060300B pour la plateforme SM310 peut aider à rétablir la communication entre les composants de tête associés et le système de contrôle de la machine.

Avant le remplacement, le personnel de maintenance doit enregistrer les alarmes de la machine et inspecter tout le câblage associé. La machine doit être mise hors tension conformément aux procédures de maintenance standard avant de retirer les composants électroniques.

Pour un remplacement plus fiable, les points suivants doivent être vérifiés :

Remplacer une carte sans vérifier la cause de la défaillance d'origine peut entraîner des défauts répétés. Par conséquent, les circuits environnants et les conditions d'alimentation doivent être inspectés avant d'installer une carte de remplacement.

Spécifications

Informations clés d'identification

Pour les équipes d'approvisionnement et de maintenance, les informations les plus importantes à confirmer sont :

Numéro de pièce : J9060300B
Plateforme de machine : SM310
Catégorie de produit : Carte d'interface de tête
Application : Équipement de placement SMT

Si l'étiquette d'origine du PCB est disponible, il est conseillé aux acheteurs de fournir une photo claire avant de commander. Cela peut réduire la possibilité de choisir une révision de PCB incompatible.

Application

La carte d'interface de tête J9060300B est principalement destinée aux applications de maintenance et de remplacement de machines de placement SMT SM310.

Applications typiques

Cette carte est particulièrement utile pour les usines exploitant des lignes de production SMT matures où la maintenance de cartes électroniques de rechange peut réduire considérablement le temps de réponse de la maintenance.

Garder des assemblages de PCB critiques en stock peut être précieux lorsque l'équipement est utilisé en continu et que les délais de remplacement peuvent autrement affecter les calendriers de production.

Comment ça marche

La tête de placement d'une machine SMT comprend plusieurs sous-systèmes électriques et mécaniques qui doivent fonctionner en coordination. La carte d'interface de tête fournit une partie de l'interface électrique nécessaire à la communication entre les appareils liés à la tête et le système de contrôle de la machine.

En fonctionnement normal, la machine de placement effectue une séquence répétée :

Prise de composant → reconnaissance de composant → positionnement → placement → réinitialisation de la tête

Tout au long de ce cycle, des signaux doivent être échangés avec précision entre les différents systèmes de la machine.

La carte d'interface prend en charge ce processus en fournissant des chemins de connexion électriques pour les fonctions de tête associées. Lorsque le PCB fonctionne correctement, les signaux de contrôle peuvent être transmis de manière fiable afin que la machine puisse effectuer ses opérations de placement programmées.

Si un circuit d'interface devient instable, la communication peut devenir intermittente. Cela peut entraîner des symptômes tels que :

• Alarmes liées à la tête
• Arrêts intermittents de la machine
• Défauts de communication
• Initialisation anormale
• Fonctionnement instable de la tête
• Interruptions de production répétées
• Échec de l'initialisation de la machine
• Erreurs associées aux appareils de tête connectés

Étant donné que des symptômes similaires peuvent également être causés par des câbles, des capteurs, des connecteurs, des alimentations électriques ou d'autres cartes de contrôle, un dépannage complet est recommandé avant de déterminer que le J9060300B nécessite un remplacement.

Comment choisir

La sélection d'un PCB de machine SMT doit être basée principalement sur le numéro de pièce, le modèle de machine, la révision de la carte, la disposition des connecteurs et la configuration d'origine de la machine.

1. Vérifier le numéro de pièce

Le premier point d'identification doit être J9060300B.

Ne sélectionnez pas une carte uniquement sur son apparence. Différentes cartes peuvent avoir des dispositions de PCB similaires mais des circuits, des exigences de firmware, des interfaces ou des configurations de connecteurs différents.

2. Confirmer le modèle de machine

Confirmez que la machine nécessitant une réparation est une machine de placement SM310 et que sa carte d'origine correspond au J9060300B.

3. Comparer le PCB d'origine

Lorsque cela est possible, comparez :

4. Fournir des photos avant de commander

Une photo claire du PCB d'origine est fortement recommandée lorsque les acheteurs ne sont pas sûrs de la compatibilité.

Les photos utiles comprennent :

• Vue de face complète du PCB
• Étiquette d'identification du PCB
• Étiquette du numéro de pièce
• Zone des connecteurs
• Toutes les marques de révision
• Étiquette du modèle de machine

Ces détails accélèrent la vérification et réduisent les erreurs d'achat.

5. Tenir compte de l'état requis

Les clients peuvent avoir des exigences différentes en fonction de leur stratégie de maintenance.

Pour une récupération de production urgente, la disponibilité et la fonctionnalité vérifiée peuvent être la priorité. Pour le stock de pièces de rechange, les acheteurs peuvent se concentrer sur un état stable, un emballage soigné et une identification claire.

Confirmez toujours l'état disponible avant de passer une commande.

Avantages pour la maintenance SMT

Identification précise des pièces

Le J9060300B fournit un numéro de référence clair pour les équipes de maintenance recherchant la carte d'interface de tête SM310 correspondante.

Convient à la réparation de machines

Conçu pour le remplacement lorsque le PCB d'interface d'origine est endommagé, instable ou ne fonctionne plus correctement.

Soutient la réduction des temps d'arrêt

Garder des cartes de contrôle SMT importantes disponibles comme pièces de rechange de maintenance peut raccourcir le temps d'attente pour la réparation.

Vérification facile de l'approvisionnement

Les clients peuvent fournir le numéro de carte d'origine et des photos du PCB pour confirmation de compatibilité avant expédition.

Emballage de protection professionnel

Les assemblages de cartes de circuit imprimé électroniques doivent être emballés avec une protection antistatique pour réduire le risque de dommages lors de la manipulation et du transport.

Convient aux utilisateurs SMT internationaux

Le produit peut prendre en charge les usines de fabrication électronique, les sociétés de maintenance SMT, les refurbishers d'équipement et les distributeurs de pièces de rechange nécessitant des composants de remplacement SM310.

Inspection recommandée avant l'installation

Les cartes électroniques doivent être manipulées avec soin lors de l'installation.

La carte de remplacement ne doit jamais être forcée dans un connecteur. Des broches pliées, des câbles mal positionnés ou une installation incorrecte peuvent endommager la carte et l'électronique de la machine associée.

Stockage et manipulation

Étant donné que le J9060300B est un assemblage de carte de circuit imprimé électronique, une manipulation appropriée est importante.

Les conditions de stockage recommandées comprennent :

• Stocker dans un emballage antistatique.
• Tenir à l'écart de l'humidité et des environnements corrosifs.
• Éviter le contact direct avec les composants du PCB.
• Protéger les connecteurs contre les chocs.
• Stocker dans un endroit propre et sec.
• Éviter de superposer des objets lourds sur la carte.
• Suivre les procédures de manipulation ESD standard.

Pour les usines qui maintiennent des pièces de rechange SMT critiques, étiqueter clairement chaque PCB avec son numéro de pièce et son application machine peut aider les équipes de maintenance à localiser rapidement le bon remplacement pendant les temps d'arrêt de l'équipement.

FAQ

1. Pour quelle machine la carte d'interface de tête J9060300B est-elle utilisée ?

Le J9060300B est destiné à la machine de placement SMT SAMSUNG SM310 et est utilisé comme carte d'interface électronique associée au système de tête de placement. Confirmez le numéro de carte d'origine et la configuration de la machine avant de commander.

2. Que fait la carte d'interface de tête J9060300B ?

Elle fournit une interface électrique au sein du système de tête de placement, prenant en charge la communication des signaux entre les composants de tête associés et le système de contrôle de la machine pendant les opérations de prise et de placement de composants SMT.

3. Le J9060300B peut-il résoudre toutes les alarmes de tête SM310 ?

Non. Les alarmes de tête peuvent également résulter de câbles, de capteurs, de connecteurs, de problèmes d'alimentation, de composants mécaniques ou d'autres cartes électroniques. Un dépannage approprié doit être effectué avant de remplacer la carte d'interface.

4. Quelles informations dois-je fournir avant de commander ?

Veuillez fournir le numéro de pièce J9060300B, le modèle de machine SM310, des photos du PCB d'origine, les informations d'étiquette et les marquages de révision de la carte si disponibles. Ces détails aident à vérifier la compatibilité et à réduire les commandes incorrectes.

5. Comment ce PCB doit-il être installé et manipulé ?

Utilisez une protection antistatique appropriée, déconnectez l'alimentation de la machine avant l'installation, inspectez soigneusement les câbles et les connecteurs, et suivez les procédures de maintenance SMT qualifiées. Après l'installation, effectuez l'initialisation et les tests fonctionnels avant de remettre la machine en production.

Contactez-nous

Vous recherchez la carte d'interface de tête J9060300B pour votre machine de placement SM310 ?

Envoyez-nous la quantité requise, les photos de la carte d'origine, le modèle de machine et le numéro de pièce. Notre équipe peut vous aider à vérifier le bon remplacement avant le devis.

Nous fournissons des pièces de machines SMT pour la maintenance des lignes de production, la réparation d'équipement, le stock de pièces de rechange et la remise à neuf de machines.

Pour le prix, la disponibilité, l'état, le délai de livraison ou la confirmation de compatibilité, veuillez nous envoyer votre demande.
