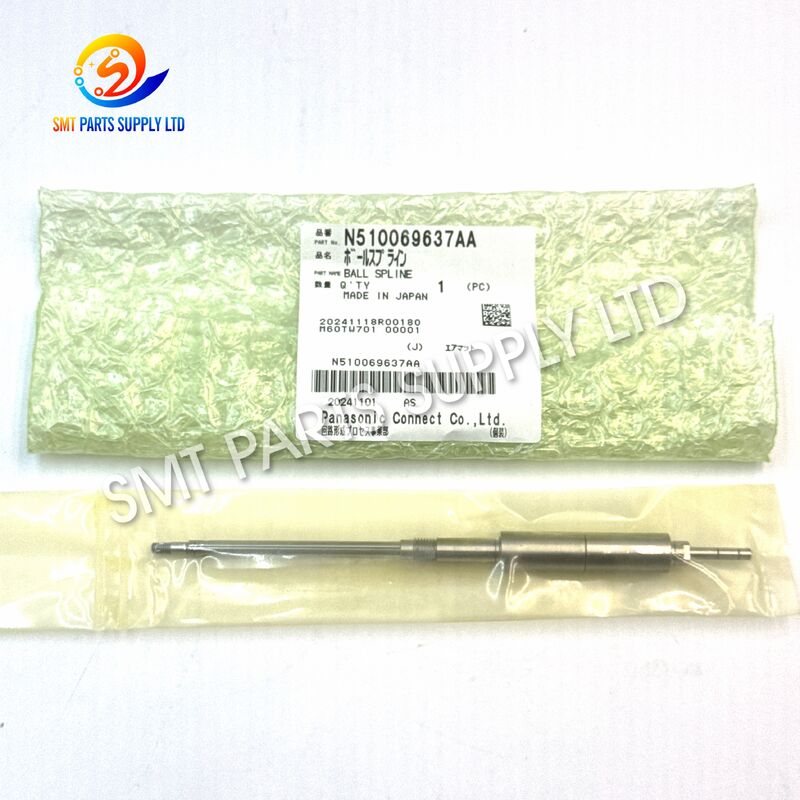

Panasonic N510069637AA Arbre de buse à 12 têtes pour machine CM602 SMT

Arbre de buse Panasonic N510069637AA à 12 têtes pour machine SMT CM602

L'arbre de buse Panasonic N510069637AA, également appelé couramment arbre à billes ou arbre SMT, est un composant mécanique de précision utilisé dans la tête de placement CM602 H12 / 12 buses . Son rôle principal est de supporter le mouvement linéaire contrôlé du mécanisme de buse tout en maintenant un alignement stable lors des opérations répétitives de prélèvement et de placement de composants. Les références de pièces publiées associent spécifiquement le N510069637AA à la configuration de la tête CM602 12H/H12.

Dans la production SMT à haute vitesse, l'état des composants mécaniques de la tête affecte directement la stabilité du mouvement, la répétabilité du placement et les performances globales de la machine. Un arbre usé, contaminé, tordu ou mécaniquement endommagé peut augmenter la résistance ou le jeu dans l'ensemble mobile. Le remplacement de l'arbre correct aide les équipes de maintenance à restaurer l'état mécanique de la tête de placement sans remplacer un ensemble de tête complet.

Pour une commande correcte, les utilisateurs doivent vérifier le numéro de pièce N510069637AA, le modèle de machine CM602 et la configuration de la tête H12/12 buses avant l'achat, car des pièces d'arbre et à billes Panasonic d'apparence similaire sont utilisées dans différentes têtes.

Cause

Un arbre de buse fonctionne en continu à l'intérieur de la tête de placement et effectue un grand nombre de mouvements mécaniques répétés pendant la production SMT normale. Une utilisation à long terme peut affecter progressivement son état de surface et sa précision mécanique.

Les raisons courantes d'inspection ou de remplacement comprennent :

Lorsqu'une tête de placement commence à présenter un mouvement mécanique anormal, l'arbre doit être inspecté avec les roulements, bagues, guides, porte-buses, ressorts et autres composants de tête associés.

L'arbre ne doit pas être automatiquement considéré comme la cause de tous les problèmes de placement. Les erreurs peuvent également provenir des buses, des systèmes de vide, des moteurs, des capteurs, de l'étalonnage, de la reconnaissance des composants, des alimentateurs, du support du PCB ou d'autres mécanismes de tête.

Solution

Le remplacement d'un arbre de buse / arbre à billes N510069637AA usé ou endommagé peut aider à restaurer le guidage mécanique requis par la tête de placement CM602 H12.

Le processus de remplacement doit commencer par une identification correcte plutôt que par une simple similarité visuelle.

Confirmation recommandée avant le remplacement

Avant l'installation, le personnel de maintenance doit également inspecter les pièces d'accouplement autour de l'arbre. Le remplacement d'un seul composant sans vérifier l'ensemble mécanique environnant peut ne pas résoudre complètement un problème de tête existant.

Après l'installation, effectuez l'inspection de la machine, le contrôle du mouvement et la procédure d'étalonnage appropriés conformément aux exigences de maintenance de l'équipement.

Spécifications

Le N510069637AA est identifié par plusieurs références de pièces SMT comme un arbre à billes ou un arbre CM602 12H/H12 plutôt qu'un arbre universel pour toutes les têtes de placement Panasonic.

Comparaison des références d'arbres connexes

Différentes têtes de placement Panasonic utilisent différentes références d'arbres ou d'arbres à billes. Une apparence similaire ne garantit pas l'interchangeabilité.

Les références de pièces disponibles distinguent le N510069637AA des arbres à billes NPM H8 et d'autres références d'arbres CM402, il est donc important de vérifier le numéro de pièce exact avant de commander.

Application

L'arbre de buse CM602 N510069637AA est principalement adapté aux applications de maintenance et de restauration mécanique de têtes de placement.

1. Maintenance de la tête CM602

Il peut être utilisé lors de l'entretien de la tête de placement H12 pendant la maintenance préventive programmée ou l'inspection mécanique.

2. Remplacement de l'arbre de buse

Lorsque l'arbre existant présente une usure visible, des dommages mécaniques, une résistance anormale ou un jeu inacceptable, la pièce de remplacement correcte peut être installée après confirmation de la cause.

3. Révision de la tête de placement

Lors d'une révision complète de la tête, les techniciens peuvent inspecter ensemble les arbres, les guides, les roulements, les porte-buses, les ressorts, les composants liés au vide, les capteurs et autres pièces mobiles.

4. Préparation des pièces de rechange pour la chaîne de production

Les usines exploitant des équipements CM602 peuvent disposer de pièces mécaniques de tête correctement identifiées pour réduire les délais d'approvisionnement en cas de besoin de maintenance.

5. Remise à neuf de machines d'occasion

L'arbre peut également être pris en compte lors de la remise à neuf de machines CM602 où l'état mécanique de la tête de placement H12 nécessite une inspection.

Comment ça marche

Lors du placement de composants, une tête de prélèvement et de placement effectue un mouvement contrôlé extrêmement fréquent. Le mécanisme de buse doit se déplacer en douceur tout en maintenant un alignement constant par rapport aux autres parties de la tête.

L'arbre / arbre à billes N510069637AA fait partie de ce système de guidage mécanique.

Sa séquence de fonctionnement de base peut être résumée comme suit :

Commande machine → Mouvement de la tête → Mouvement guidé par l'arbre → Positionnement de la buse → Prélèvement du composant → Placement → Cycle de retour

L'arbre fournit un chemin mécanique contrôlé pour l'ensemble mobile. Une structure à billes est conçue pour supporter un mouvement linéaire alternatif de précision tout en contrôlant la relation rotationnelle au sein de l'ensemble applicable. Le N510069637AA est spécifiquement répertorié pour le guidage linéaire arbre-buse dans la tête CM602 H12/12NH.

Un mouvement d'arbre stable est important car la buse effectue des cycles de prélèvement et de placement répétés tout au long de la production. La résistance mécanique, le jeu excessif, la contamination ou les dommages peuvent interférer avec le mouvement normal de la tête.

Étant donné que l'arbre n'est qu'un élément du mécanisme complet de la tête de placement, les pièces associées doivent toujours être vérifiées lors du dépannage.

Comment choisir

La sélection de l'arbre SMT correct doit être basée sur les données d'identification plutôt que sur l'apparence seule.

Étape 1 – Confirmer le numéro de pièce

Vérifiez le composant retiré, la liste des pièces de la machine, l'historique de maintenance ou l'identification existante.

Pour ce produit, la référence requise devrait être :

N510069637AA

Ne supposez pas qu'un autre arbre similaire est interchangeable.

Étape 2 – Confirmer le modèle de machine

L'application principale de cette pièce est :

Panasonic CM602

Fournir uniquement la marque de l'équipement n'est pas suffisant car différentes machines et types de têtes Panasonic peuvent utiliser des composants mécaniques différents.

Étape 3 – Confirmer le type de tête

Vérifiez que la machine est équipée de la :

Tête de placement H12 / 12 buses

Les informations de pièces publiées identifient le N510069637AA avec la tête CM602 12H ou H12/12NH.

Étape 4 – Comparer le composant existant

Avant d'acheter, comparez :

Étape 5 – Fournir les informations de la machine avec votre demande

Pour une confirmation plus rapide, veuillez fournir :

• Numéro de pièce
• Modèle de machine
• Type de tête
• Quantité requise
• Photos de la pièce existante
• Informations sur le numéro de série de la machine si nécessaire

Ces informations réduisent le risque de fournir un composant mécaniquement similaire mais incompatible.

Pourquoi la sélection correcte de l'arbre est importante

La tête de placement est un ensemble de précision, la sélection de l'arbre ne doit donc pas être basée uniquement sur la taille approximative.

L'utilisation de la référence correcte permet :

Pour les équipes de maintenance gérant plusieurs plateformes SMT Panasonic, le stockage des pièces de rechange par machine + type de tête + numéro de pièce est plus fiable que de les stocker uniquement par des descriptions générales telles que « arbre Panasonic ».

Recommandations de maintenance

Gardez les composants de tête de précision propres et protégés pendant le stockage et l'installation.

Les pratiques de manipulation recommandées comprennent :

• Garder la surface de l'arbre exempte de poussière et de corps étrangers.
• Éviter de laisser tomber ou de heurter le composant.
• Ne pas forcer l'arbre dans un ensemble de tête incompatible.
• Inspecter les composants mécaniques associés lors du remplacement.
• Suivre la procédure de maintenance du fabricant de la machine.
• Effectuer le réglage ou l'étalonnage requis de la tête après l'entretien.
• Conserver les composants retirés pour comparaison jusqu'à ce que la réparation soit terminée avec succès.

Pour les lignes de production à haut volume, l'inspection préventive peut aider à identifier l'usure mécanique avant qu'elle ne se transforme en arrêt machine inattendu.

FAQ

Q1 : Quelle machine utilise le Panasonic N510069637AA ?

Le N510069637AA est principalement associé à la tête de placement Panasonic CM602 H12 / 12 buses. La configuration de la machine et de la tête doit toujours être vérifiée avant de commander.

Q2 : Le N510069637AA est-il une buse ?

Non. C'est un composant arbre de buse / arbre à billes installé dans le mécanisme de la tête de placement. La buse de placement réelle est un composant consommable séparé.

Q3 : Le N510069637AA peut-il être utilisé pour toutes les machines SMT Panasonic ?

Non. Les configurations de têtes Panasonic CM402, CM602 et NPM peuvent utiliser différentes références d'arbres ou d'arbres à billes. Faites toujours correspondre le numéro de pièce d'origine et le type de tête avant le remplacement.

Q4 : Quelles informations dois-je fournir lors d'une demande de devis ?

Veuillez fournir le N510069637AA, le modèle de machine CM602, le type de tête, la quantité et de préférence des photos claires de la pièce existante. Cela permet de confirmer la compatibilité avant l'expédition.

Q5 : Quand l'arbre de buse doit-il être vérifié ?

L'inspection est appropriée en cas d'usure visible, de contamination, de mouvement anormal, de jeu mécanique excessif, de dommages physiques, ou lorsque la tête de placement subit une révision programmée.
