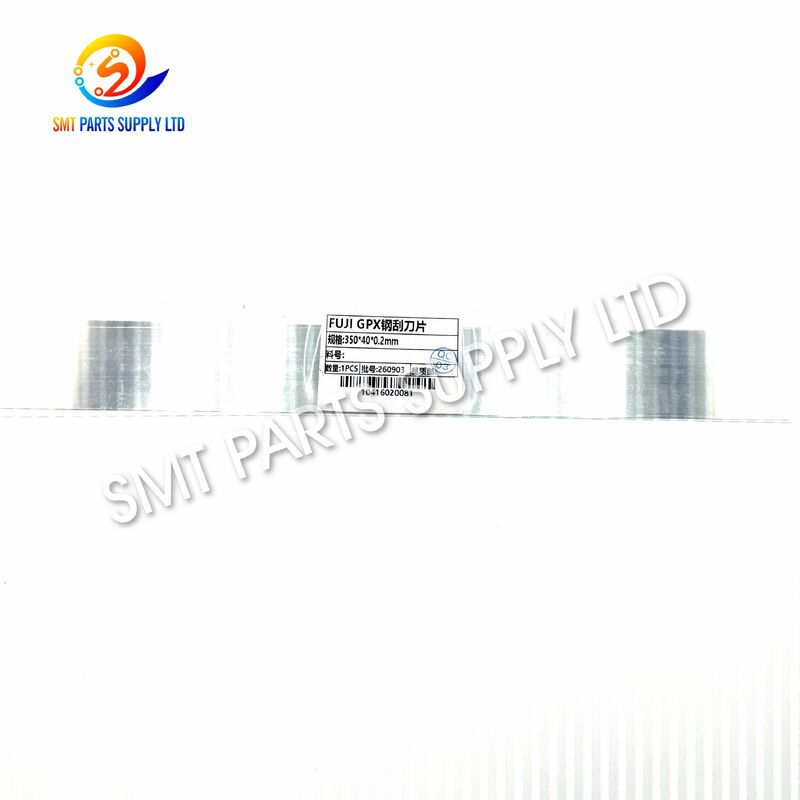

Lame de raclette en acier inoxydable FUJI GPX 350x40x0.2mm pour imprimante d'écran

Lame de raclette en acier inoxydable FUJI GPX 350x40x0.2mm pour imprimante d'écran

LeLame de raclette en acier inoxydable FUJI GPX 350x40x0.2mmest un composant de remplacement de précision utilisé dans les équipements de sérigraphie CMS pour transférer de la pâte à souder à travers les ouvertures du pochoir sur les plots PCB. Fabriquée en acier inoxydable, la lame allie rigidité, résistance à l'usure et stabilité dimensionnelle adaptées aux cycles d'impression répétitifs.

Avec des dimensions de350 mm de longueur, 40 mm de largeur et 0,2 mm d'épaisseur, cette lame est conçue pour les assemblages de raclettes d'imprimante d'écran FUJI GPX compatibles. Une lame de raclette correctement entretenue permet de contrôler le roulement de la pâte à souder, le contact du pochoir, la pression d'impression et la qualité de la séparation.

Pour les fabricants de produits électroniques, les équipes de maintenance SMT et les entreprises de maintenance de machines, le remplacement des lames de raclette usées ou endommagées peut aider à restaurer la cohérence de l'impression et à réduire les défauts causés par un dépôt inégal de pâte. Veuillez confirmer les dimensions de la lame, la disposition de montage et la configuration de la machine avant de commander.

Cause

La lame de la raclette est continuellement exposée à une pression mécanique, au contact du pochoir, à la pâte à souder et à des mouvements répétés pendant le fonctionnement normal de l'impression. Au fil du temps, l’état de la lame peut affecter directement la qualité d’impression.

Les problèmes courants incluent :

Une lame de raclette peut sembler visuellement acceptable tout en présentant déjà une usure mineure des bords qui affecte l'impression à pas fin.

Une inspection régulière est donc recommandée dans le cadre de la maintenance préventive de l’imprimante.

Solution

Remplacer une lame usée par une lame correctement dimensionnéeLame de raclette en acier inoxydable 350x40x0,2mmpeut aider à rétablir un contact stable entre la lame et la surface du pochoir.

Le remplacement permet de prendre en charge :

• Transfert constant de pâte à souder.
• Pression uniforme sur tout le pochoir.
• Pâte stable qui roule pendant l'impression.
• Surfaces de pochoir plus propres après chaque trait d'impression.
• Répétabilité améliorée entre les panneaux PCB.
• Risque réduit de défauts d’impression causés par l’usure de la lame.

La construction en acier inoxydable offre la rigidité requise pour une impression précise de pâte à souder tout en offrant une bonne durabilité pour les environnements de production industrielle CMS.

Avant le remplacement, les techniciens doivent également inspecter le porte-lame, les vis de montage, l'état du pochoir, la viscosité de la pâte à souder, la vitesse d'impression et la pression programmée de la raclette.

Caractéristiques

Informations sur les dimensions

Les dimensions doivent toujours être vérifiées par rapport à la lame existante avant l'achat, car les configurations de l'imprimante et les spécifications du support de raclette peuvent varier.

Application

La lame de raclette est principalement utilisée lors de l’étape d’impression de pâte à braser d’une ligne de production SMT.

Les applications typiques incluent :

Il peut être utilisé dans des environnements de production manufacturiers :

• Electronique grand public.
• Modules électroniques automobiles.
• Tableaux de contrôle industriels.
• Matériel de communication.
• Ensembles d'alimentation.
• Produits électroniques LED.
• Cartes informatiques et périphériques.
• Autres assemblages PCB à montage en surface.

Pour les usines SMT à grand volume, le fait de conserver des lames de raclette de remplacement dans un stock de maintenance peut réduire les temps d'arrêt lorsque l'usure des lames est découverte pendant la production.

Comment ça marche

Lors de l'impression de pâte à souder, la pâte à souder est déposée sur le pochoir. L'imprimante déplace la lame de la raclette sur la surface du pochoir à une vitesse et une pression contrôlées.

Le processus peut être résumé comme suit :

1. Chargement de la pâte à souder

La pâte à souder est placée devant la lame sur la surface du pochoir.

2. Mouvement de la raclette

L'imprimante entraîne l'ensemble raclette à travers le pochoir.

3. Coller le roulement

Le mouvement crée un cordon de pâte à souder devant la lame.

4. Remplissage de l'ouverture

La pression générée entre la lame et le pochoir pousse la pâte à souder dans les ouvertures du pochoir.

5. Nettoyage des surfaces

La lame enlève l'excès de pâte de la surface supérieure du pochoir tout en laissant la pâte à l'intérieur des ouvertures.

6. Séparation des PCB

Le pochoir se sépare du PCB, laissant des dépôts de pâte à souder positionnés avec précision sur les plages du PCB.

Le bord de la lame joue donc un rôle important dans la précision de l'impression. Des dimensions de lame incorrectes, des bords endommagés, une pression excessive ou une mauvaise installation peuvent provoquer des dépôts de pâte à souder incohérents.

Avantages en termes de performances

Une lame appropriée doit maintenir un contact uniforme sur toute sa longueur de travail sans flexion excessive.

Comment choisir

Le choix d’une lame de raclette ne doit pas se baser uniquement sur la marque de la machine. Plusieurs spécifications doivent être vérifiées avant de commander.

1. Vérifiez le modèle de la machine

Confirmez que votre imprimante appartient auFUJI GPXsérie et vérifiez la configuration exacte de l’imprimante.

2. Vérifiez la longueur de la lame

Cette lame a une longueur nominale de :

350 mm

Comparez cette mesure avec la lame actuellement installée dans votre équipement.

3. Vérifiez la largeur de la lame

Largeur requise :

40mm

La largeur doit être adaptée au porte-lame installé.

4. Vérifiez l'épaisseur de la lame

Épaisseur requise :

0,2 mm

L'épaisseur affecte la rigidité de la lame et le comportement d'impression.

5. Confirmez la méthode de montage

Différents supports de raclette peuvent utiliser différents agencements de serrage ou de montage. Vérifiez l'assemblage existant avant de commander.

6. Inspectez la lame existante

Si vous remplacez une lame existante, comparez :

7. Fournissez des photos si nécessaire

Pour les machines dont la configuration est incertaine, fournir des photos de la lame et du support existants peut contribuer à réduire les erreurs de sélection.

Quand faut-il remplacer la lame de la raclette ?

Les intervalles de remplacement dépendent du volume de production, de l'état du pochoir, du type de pâte à souder, des paramètres d'impression et des pratiques de maintenance.

Envisagez le remplacement lorsque vous observez :

• Dommages visibles au bord de la lame.
• Déformation permanente de la lame.
• Dépôts inégaux de pâte à braser.
• Augmentation des défauts d'impression.
• Excédent de pâte restant sur le pochoir.
• Rayures ou marques irrégulières lors de l'impression.
• Résultats d'impression instables après réglage des paramètres.

Changer la lame tôt peut parfois éviter un dépannage inutile sur d'autres systèmes d'impression.

Recommandations d'installation et d'entretien

Avant d'installer une lame de remplacement :

1. Arrêtez l'imprimante conformément à la procédure de maintenance de la machine.
2. Retirez la pâte à souder de la lame existante et de la zone environnante.
3. Inspectez le support de raclette pour déceler toute contamination ou tout dommage.
4. Installez la nouvelle lame uniformément dans le support.
5. Confirmez que la lame reste droite sur toute sa longueur de travail.
6. Serrez le support uniformément.
7. Vérifiez la pression d'impression après le remplacement.
8. Effectuez un essai d’impression avant de revenir à la production complète.

Ne forcez pas inutilement lors du nettoyage du bord de la lame, car les dommages mécaniques peuvent affecter les performances d'impression.

FAQ

Q1 : Pour quelle machine cette lame de raclette de 350 x 40 x 0,2 mm est-elle conçue ?

Il est conçu comme une lame de raclette de remplacement pour lesImprimante sérigraphique FUJI GPXconfigurations. Étant donné que différentes versions d'imprimante et ensembles de supports peuvent exister, confirmez les dimensions de la lame et la structure de montage avant de commander.

Q2 : De quel matériau la lame est-elle fabriquée ?

La lame est fabriquée à partir deacier inoxydable, offrant une rigidité, une stabilité dimensionnelle, une résistance à la corrosion et une résistance à l'usure appropriées pour les applications répétitives d'impression de pâte à souder dans la fabrication SMT.

Q3 : Quelles sont les dimensions de la lame ?

Les dimensions nominales sont350 mm de long, 40 mm de large et 0,2 mm d'épaisseur. Ces trois mesures doivent être comparées à votre lame existante pour confirmer la compatibilité.

Q4 : Pourquoi une lame de raclette usée affecte-t-elle la qualité d'impression SMT ?

Une lame usée ou déformée peut créer un contact inégal avec le pochoir, provoquant un transfert de pâte incohérent, un remplissage incomplet des ouvertures, un excès de pâte, des stries ou un volume de pâte à souder instable sur le PCB.

Q5 : Pouvez-vous nous aider à confirmer la compatibilité avant de commander ?

Oui. Veuillez fournir votremodèle d'imprimante, dimensions de la lame existante, informations sur le support de lame et photos claires du produit. Ces détails peuvent aider à confirmer les spécifications de remplacement correctes avant le devis.

Contactez-nous

Besoin d'unLame de raclette en acier inoxydable FUJI GPX 350x40x0,2mmpour la maintenance d'une imprimante ou le remplacement d'une ligne de production ?

Envoyez-nous votre :

• Modèle de machine.
• Quantité requise.
• Dimensions de la lame existante.
• Photos du porte-lame si disponibles.
• Destination de livraison.

Nous pouvons vous aider à vérifier les spécifications et à préparer un devis pour vos besoins en pièces de rechange SMT.
