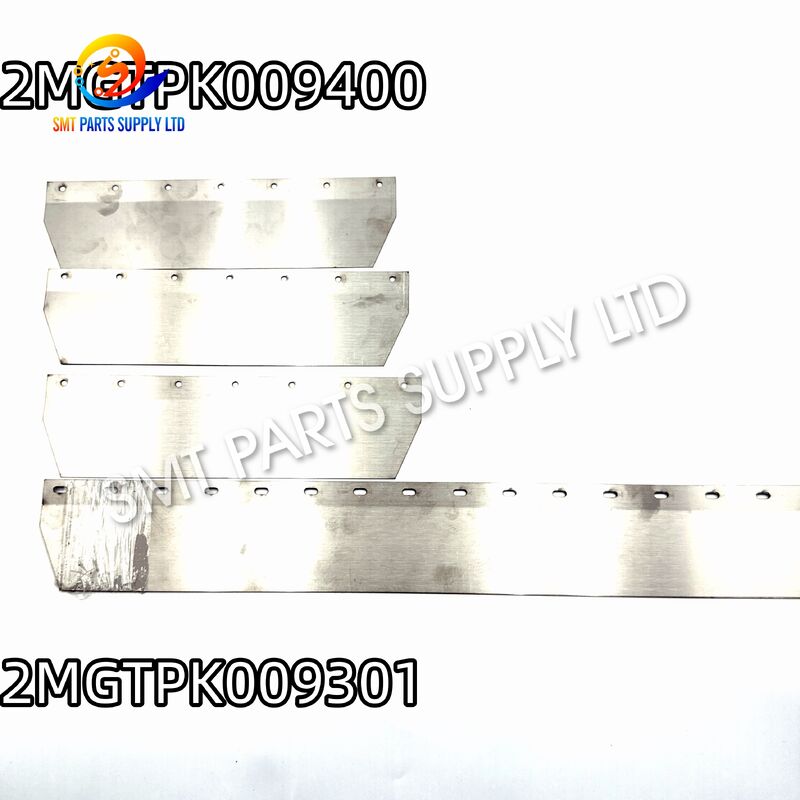

FUJI 2MGTPK009400 2MGTPK009301 M3 BKT Couvercle pour monteur NXT III

BKT Couvercle est principalement destiné à la maintenance de l'unité de traitement des rubans de rebut du monteur est une pièce de rechange mécanique utilisée dans le monteur SMT FUJI NXT III M3, spécifiquement autour de l'unité de traitement et de coupe des rubans de rebut. Le composant fonctionne comme un support de couvercle protecteur et structurel au sein du mécanisme d'élimination des rubans, aidant à maintenir les composants de coupe associés correctement protégés et positionnés pendant le fonctionnement de la machine.Dans la production SMT à haut volume, le ruban porteur d'alimentation est continuellement traité après le prélèvement des composants électroniques. Le système de traitement des rubans de rebut doit fonctionner de manière fluide pour couper, guider et évacuer le ruban porteur vide sans interférer avec la production de placement. Un BKT Couvercle endommagé, plié, desserré ou mal ajusté peut affecter l'agencement mécanique environnant et augmenter le risque d'interférence du ruban.

Les composants de couvercle 2MGTPK009400 et de la série 2MGTPK0093 sont donc des pièces de maintenance pratiques pour restaurer l'intégrité mécanique de l'assemblage de traitement des rubans de rebut du NXT III M3.

Informations clés sur le produit

Article

Le mécanisme de traitement des rubans de rebut d'une machine pick-and-place fonctionne de manière répétée tout au long de la production. Chaque cycle d'alimentation produit un ruban porteur vide qui doit être guidé loin de la zone d'alimentation des composants.

Étant donné que cette zone effectue des mouvements mécaniques continus, les couvercles et les supports environnants peuvent être progressivement affectés par les vibrations, les impacts accidentels, une installation incorrecte, la manipulation lors de la maintenance ou les contraintes mécaniques à long terme.

Les situations typiques nécessitant une inspection ou un remplacement du BKT Couvercle comprennent :

Problème

Une inspection régulière permet d'éviter qu'un petit problème mécanique ne dégénère en interruptions répétées de l'élimination des rubans.

Solution – Restaurer l'assemblage de traitement des rubans de rebut

Le remplacement d'un

FUJI NXT III M3 BKT Couvercle endommagé permet de restaurer l'agencement mécanique d'origine autour du mécanisme de traitement des rubans de rebut.La pièce de rechange correcte assure une couverture adéquate et maintient un jeu suffisant entre la structure de protection et les composants mobiles voisins.

Pour les équipes de maintenance, l'utilisation du bon numéro de pièce est particulièrement importante. Les machines FUJI NXT contiennent de nombreux supports, couvercles, plaques, guides et fixations mécaniquement similaires. Les pièces qui semblent extérieurement similaires peuvent avoir des trous de montage, des dimensions, une orientation ou des applications de module machine différentes.

Pour cette raison, les acheteurs doivent identifier le numéro de pièce de la machine existante avant de commander.

Les numéros

BKT Couvercle2MGTPK0093012MGTPK009301La confirmation du numéro de pièce est le moyen le plus fiable d'éviter de commander un composant visuellement similaire mais incompatible.Avantages du remplacement

Restaure la position correcte du couvercle autour de l'unité de traitement des rubans de rebut.

• Aide à protéger les composants mécaniques liés à la coupe.
• Maintient un jeu suffisant pour le mouvement du ruban de rebut.
• Supporte un fonctionnement stable pendant la production SMT continue.
• Réduit les risques causés par des couvercles mécaniques endommagés ou déformés.
• Fournit un remplacement simple pour la maintenance de la machine.
• Aide les techniciens à maintenir la configuration mécanique d'origine.
• Convient aux inventaires de maintenance préventive et de réparation.
• Spécifications

Spécification

Objectif

BKT Couvercle est principalement destiné à la maintenance de l'unité de traitement des rubans de rebut du monteur FUJI NXT III M3.Il convient aux fabricants d'électronique, aux usines EMS, aux départements de maintenance SMT, aux reconditionneurs de machines et aux distributeurs de pièces de rechange qui entretiennent des équipements de placement FUJI.

Scénarios d'application typiques

Application

Contrairement aux cartes électroniques ou aux composants servo, les couvercles mécaniques sont parfois négligés dans la planification des pièces de rechange. Cependant, si un couvercle est gravement plié ou endommagé, un ajustement temporaire peut ne pas fournir le jeu correct requis pour une production à long terme.

Garder le BKT Couvercle correct disponible peut donc simplifier la réponse de maintenance.

Comment ça marche

Pendant la production SMT, les composants électroniques sont fournis à la machine de placement NXT III par des alimentateurs à ruban. Une fois qu'un composant est retiré de la poche du ruban porteur, le ruban porteur vide restant continue à travers le système de gestion et d'élimination des déchets.

L'unité de traitement des rubans de rebut NXT III M3 gère ce ruban jeté afin qu'il ne s'accumule pas autour de la zone de production.

Le mécanisme comprend plusieurs composants mécaniques et pneumatiques tels que des coupeurs, des guides, des supports, des tubes, des pièces de positionnement et des couvercles.

Le

BKT Couvercle fait partie de cette structure mécanique environnante.Son rôle peut être compris de trois manières principales :

1. Protection mécanique

Le couvercle crée une barrière physique autour de certaines parties du mécanisme de traitement. Cela aide à réduire les contacts accidentels avec les composants internes pendant le fonctionnement normal de la machine et les activités de maintenance.

2. Positionnement des composants

La structure du support est installée à une position définie sur l'assemblage de traitement des rubans de rebut. Un positionnement correct aide à préserver la disposition et les jeux prévus des composants voisins.

3. Jeu pour le ruban de rebut

Le ruban porteur de rebut a besoin d'un chemin dégagé à travers le mécanisme de traitement. Un couvercle correctement installé aide à maintenir l'espace environnant prévu sans interférer avec l'évacuation du ruban.

Lorsqu'un couvercle est plié vers l'intérieur ou mal monté, le jeu disponible peut changer. Cela peut provoquer une interférence mécanique, un bruit anormal ou un mouvement irrégulier du ruban de rebut.

Le remplacement du composant endommagé restaure la configuration physique correcte.

Pourquoi la précision mécanique est importante

Les machines FUJI NXT III sont conçues pour un placement automatisé à haute vitesse. La production fiable dépend non seulement des systèmes servo, des têtes de placement, des caméras, des alimentateurs et des capteurs, mais aussi des composants mécaniques plus petits.

Un support ou un couvercle avec une géométrie incorrecte peut créer des problèmes difficiles à diagnostiquer car la machine peut continuer à fonctionner tandis qu'une interférence mécanique intermittente se produit.

Les symptômes possibles peuvent inclure :

Le ruban de rebut ne s'évacue pas correctement.

• Bruit mécanique inhabituel près de la zone de coupe.
• Vibration du couvercle pendant le fonctionnement de la machine.
• Le ruban se coince occasionnellement sur les structures environnantes.
• Pliure ou déformation visible.
• Jeu incorrect après une maintenance précédente.
• Difficulté à réinstaller l'assemblage de traitement des rubans de rebut.
• Lorsque ces symptômes sont présents, les techniciens doivent inspecter le système mécanique complet au lieu de supposer que le coupeur lui-même est défectueux.

Comment choisir le bon BKT Couvercle

Étant donné que les machines FUJI NXT utilisent différents modules et configurations mécaniques, il n'est pas recommandé de sélectionner la pièce de rechange uniquement sur l'apparence.

Utilisez le processus suivant avant de commander.

Étape 1 – Confirmer la série de machines

Vérifiez que l'équipement est un :

Monteur SMT FUJI NXT III

Les plateformes NXT I, NXT II, NXT III et autres FUJI peuvent utiliser des composants mécaniques différents.

Étape 2 – Confirmer le module

Confirmez que le composant est requis pour le :

Module NXT III M3

Les modules M3 et M6 peuvent utiliser des composants de traitement des rubans de rebut différents.

Étape 3 – Vérifier le numéro de pièce

Comparez le numéro sur le composant existant, le manuel de maintenance, la nomenclature (BOM) ou la liste des pièces de rechange de la machine.

Les numéros pertinents pour ce produit incluent :

2MGTPK009400

• 2MGTPK009301
• La confirmation du numéro de pièce est le moyen le plus fiable d'éviter de commander un composant visuellement similaire mais incompatible.

Étape 4 – Confirmer la zone d'installation

Ce produit est associé à l'unité de traitement des rubans de rebut M3

.

Si le composant demandé provient d'un autre assemblage, envoyez le numéro de pièce actuel ou des photos claires de l'installation pour confirmation.

Étape 5 – Vérifier l'état physique

Avant de remplacer le couvercle, inspectez :

Point d'inspection

Lors du remplacement du BKT Couvercle, les techniciens doivent également inspecter les composants environnants de l'unité de traitement des rubans de rebut.

Un couvercle endommagé peut avoir été causé par un autre problème mécanique plutôt que par une usure normale.

Vérifiez :

Vis de montage desserrées.

• Position incorrecte du coupeur.
• Accumulation de ruban porteur.
• Composants de guidage pliés.
• Objets étrangers dans la zone des rubans de rebut.
• Mouvement pneumatique anormal.
• Pièces de maintenance mal installées.
• Après l'installation, vérifiez manuellement le jeu mécanique conformément à la procédure de maintenance de la machine avant de remettre l'équipement en production automatique.

Le système de ruban de rebut doit fonctionner librement sans que le nouveau couvercle ne touche les pièces mobiles.

Avantages d'achat pour les équipes de maintenance SMT

Le FUJI 2MGTPK009400 / 2MGTPK009301 BKT Couvercle est une pièce de rechange pratique pour les entreprises exploitant des lignes de production NXT III.

L'achat basé sur la machine et le numéro de pièce exacts offre plusieurs avantages :

Exigence de l'acheteur

FAQ

1. Pour quelle machine le FUJI 2MGTPK009400 est-il utilisé ?

Le FUJI 2MGTPK009400 est utilisé dans le monteur

FUJI NXT III M3, spécifiquement dans l'assemblage de traitement des rubans de rebut. Il est identifié comme un BKT Couvercle et doit être confirmé par numéro de pièce avant le remplacement.2. Quelle est la fonction du BKT Couvercle ?

Le BKT Couvercle assure la protection mécanique et le positionnement structurel autour du mécanisme de traitement des rubans de rebut. Il aide à maintenir un jeu adéquat autour des pièces liées à la coupe et soutient le traitement stable du ruban porteur de rebut pendant la production SMT.

3. Les 2MGTPK009400 et 2MGTPK009301 sont-ils utilisés pour la même zone de machine ?

Les deux numéros sont associés à la famille de BKT Couvercle NXT III M3. Comme les pièces FUJI peuvent avoir différentes révisions ou positions d'installation, les acheteurs doivent fournir le numéro de pièce existant ou une photo du composant avant de commander.

4. Quand le BKT Couvercle doit-il être remplacé ?

Le remplacement est recommandé lorsque le couvercle est plié, endommagé, lâche, déformé, manquant ou qu'il cause une interférence avec le mécanisme de traitement des rubans de rebut. Le coupeur, les guides, les vis de montage et le chemin du ruban de rebut environnants doivent également être inspectés.

5. Quelles informations dois-je fournir avant de demander un devis ?

Veuillez fournir le modèle de machine FUJI, le type de module, le numéro de pièce requis, la quantité et, de préférence, une photo du composant existant. Ces informations permettent une vérification de compatibilité plus rapide et réduisent la possibilité de commander la mauvaise pièce mécanique.

Contactez-nous

Besoin d'un devis pour le

FUJI 2MGTPK009400 ou 2MGTPK009301 NXT III M3 BKT Couvercle?Envoyez-nous votre

numéro de pièce, modèle de machine, quantité requise et photo du produit. Nous pouvons vous aider à confirmer la spécification correcte avant le devis.Nous fournissons des pièces de rechange pour machines SMT pour la maintenance de production, le remplacement et les besoins de réparation. Plusieurs pièces FUJI NXT peuvent être combinées en une seule demande pour un achat plus facile.

Envoyez votre demande dès aujourd'hui pour connaître le prix, la disponibilité, la confirmation des pièces compatibles et les options d'expédition.
