Capteur de rail FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III

Le détecteur de chemin de fer FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III

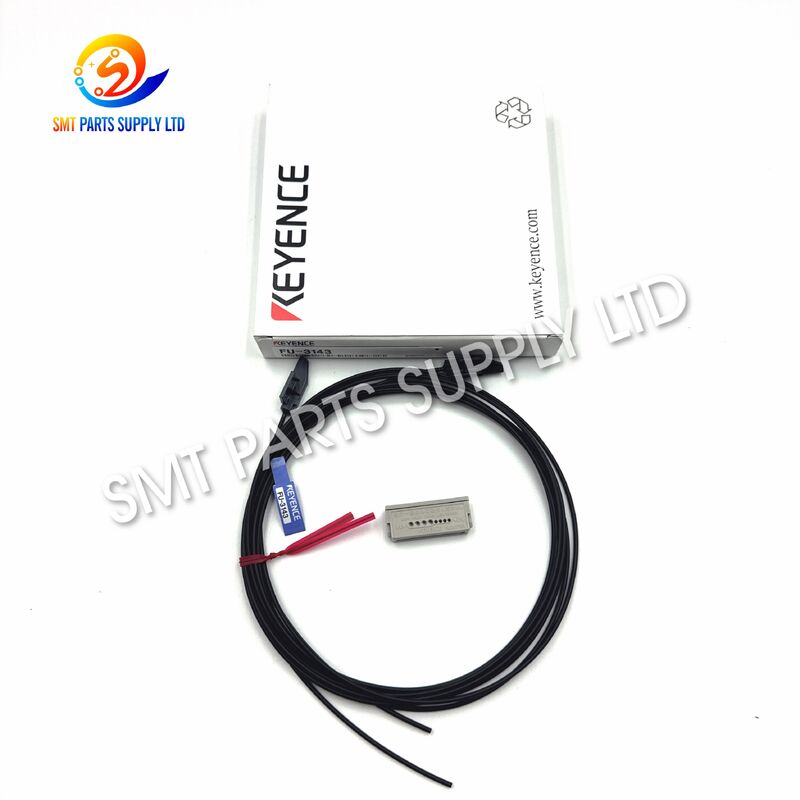

LeLe détecteur de fibres de rail FUJI KEYENCE 2MGTCA002600est un composant de détection en fibre optique utilisé dans les rails et les sections de convoyeurs de PCB des machines de placement SMT FUJI NXT III. Son rôle principal est d'aider la machine à détecter la présence, le passage,et position de transfert des ensembles de PCB pendant la production automatique.

Dans une ligne SMT à grande vitesse, une détection fiable des PCB est essentielle pour coordonner le mouvement du convoyeur, le chargement de la carte, le positionnement, le transfert et le séquençage de la production.incorrectement installé, ou un capteur de rail instable peut entraîner une détection intermittente des PCB, des alarmes de transfert, des erreurs d'attente sur la carte ou des arrêts inutiles de la machine.

LeLes mesures de contrôle doivent être prises conformément à l'annexe I, partie II, du présent règlement.fournit une solution de remplacement appropriée lors de l'entretien de la position de détection du rail NXT III correspondante.La vérification correcte du numéro de pièce avant la commande aide les équipes de maintenance à réduire les erreurs d'installation et à rétablir efficacement le fonctionnement normal de la machine.

Cause de décès

Pourquoi les problèmes de détection des rails de PCB se produisent

Le transport des PCB sur un monteur SMT dépend d'une communication précise entre les composants mécaniques du convoyeur et les dispositifs de détection.la machine peut ne pas reconnaître correctement quand un PCB entre, passe à travers, atteint un point de transfert spécifié ou quitte la position du convoyeur concerné.

Les causes les plus courantes sont:

Parce que le capteur de rail fonctionne dans le cadre du système de détection de transfert de PCB de la machine, les techniciens doivent inspecter à la fois le capteur et l'environnement d'installation environnant avant de remplacer les pièces.

Une erreur de transfert de carte ne signifie pas automatiquement que le FU-3143 lui-même a échoué.et les réglages de la machine doivent également être vérifiés.

Solution

Restaurer une détection fiable des PCB avec le bon capteur

Lorsque l'inspection confirme que le capteur de fibre de rail correspondant est endommagé ou ne fournit plus de détection stable, le remplacer par le capteur de fibre de rail correctFUJI 2MGTCA002600 / KEYENCE FU-3143 Il est interdit depeut aider à rétablir la fonction de détection des PCB du système de convoyeur NXT III.

L'utilisation du modèle correct est particulièrement importante car les capteurs à fibre similaires peuvent avoir des structures optiques, des configurations de câbles, des dimensions d'installation ou des caractéristiques de détection différentes.

Pour le remplacement de l'entretien, nous vous recommandons de confirmer:

• Numéro de pièce FUJI existant sur la machine ou le dossier de maintenance.
• Modèle de capteur marqué commePour les appareils à commande numérique.
• La génération de machines estLe FUJI NXT III.
• L'emplacement d'installation est la position de détection du rail ou du convoyeur de PCB correspondant.
• Le routage de la fibre et la configuration de montage correspondent au composant original.
• L'amplificateur ou l'électronique de détection fonctionnent correctement.
• Le mouvement mécanique du rail est normal avant le remplacement du capteur.

Ce processus de vérification peut réduire le remplacement inutile de pièces et éviter de commander un capteur visuellement similaire mais incompatible.

Les spécifications

Les caractéristiques du capteur FUJI 2MGTCA002600 FU-3143

Nom de l'organisme:Les paramètres électriques tels que la tension de l'amplificateur, la sortie de commutation et la distance de détection doivent être vérifiés selon le système de capteurs complet installé sur la machine.Le FU-3143 est utilisé comme composant de détection de fibre et fonctionne avec l'électronique de détection correspondante dans l'équipement.

Application du projet

Où le capteur FU-3143 est utilisé

LeLe système de contrôle de la qualité doit être conforme à la présente directive et doit être conforme à la présente directive.est principalement utilisé dans les équipements de production SMT FUJI NXT III où la position ou la présence de PCB doit être détectée pendant le transport du panneau.

Les applications typiques sont:

Industries appropriées

Ce capteur est généralement requis par:

• Les usines de production de SMT.
• Fabricants d'assemblages de PCB.
• Fabricants d'électronique sous contrat.
• lignes de production d'électronique automobile.
• Fabricants d'électronique grand public.
• Fabricants de PCB de contrôle industriel.
• Fabriques d'équipements de communication.
• Entreprises de maintenance de machines SMT.
• Départements de service de l'équipement FUJI.
• Distributeurs de pièces détachées SMT.

Pour les usines exploitant des machines FUJI NXT III en continu, garder les composants de détection couramment utilisés disponibles comme pièces de rechange de maintenance peut aider à raccourcir le temps de réparation lorsque des pannes de capteurs inattendues se produisent.

Comment fonctionne- t- il?

Principe de détection par fibre optique

LePour les appareils à commande numériqueIl utilise la transmission optique à travers la fibre pour détecter les changements causés par l'objet cible.

Dans l'application ferroviaire NXT III, la séquence de détection peut être comprise comme suit:

1La lumière est transmise par le système de fibres.

L'électronique des capteurs associée fournit le signal optique utilisé par l'unité de détection en fibre.

2Un PCB entre dans la zone de détection.

Au fur et à mesure que le circuit imprimé se déplace à travers le convoyeur, sa présence modifie l'état optique au point de détection.

3Le système de capteurs reconnaît le changement.

L'unité de fibre transfère le changement optique à l'électronique de détection correspondante.

4Un signal de détection est traité par la machine.

Le système de contrôle NXT III utilise l'état du capteur dans le cadre de sa logique de transfert de PCB et de séquençage de la machine.

5Le convoyeur continue.

Une fois que la position du PCB est correctement reconnue, la machine peut coordonner le prochain transfert de carte ou l'opération liée au placement.

Cette méthode de détection sans contact est adaptée à la production SMT automatisée car il n'est pas nécessaire que le PCB actionne mécaniquement un interrupteur de limite conventionnel au point de détection.

Pourquoi corriger les problèmes de détection ferroviaire

Une machine de placement fait plus que déplacer un PCB d'un côté à l'autre.

Une détection fiable des PCB aide à soutenir:

Même un petit composant de détection peut donc avoir un effet significatif sur le temps de fonctionnement de la machine.

Comment choisir

Comment confirmer le bon capteur FUJI NXT

Avant d'envoyer une demande, comparez les informations suivantes avec le capteur actuellement installé sur votre machine.

1Confirmez le numéro de pièce FUJI.

Le numéro de pièce FUJI requis doit être:

Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.

La vérification du numéro de pièce est l'étape la plus importante lors du remplacement des composants de la machine SMT.

2. Confirmer le modèle KEYENCE

Vérifiez si l'unité de fibre est marquée:

Pour les appareils à commande numérique

Ne sélectionnez pas un autre capteur à fibres de la série FU uniquement parce que l'apparence extérieure semble similaire.

3Confirmez la génération de la machine.

Ce produit est principalement utilisé pour:

Le FUJI NXT III

Les machines NXT, NXT II et NXT III peuvent utiliser différentes configurations de capteurs à différents endroits.

4Confirmez la position d'installation

Vérifier que le composant requis est utilisé dans:

section de détection des rails/portes/plaques de PCB.

La machine NXT contient de nombreux capteurs différents pour les têtes, les modules, les alimentateurs, les axes, les couvercles et les mécanismes de convoyeur.

5. Envoyez une photo si le numéro de pièce est incertain

Si l'étiquette de la machine ou le marquage du capteur ne peuvent pas être lus clairement, envoyez-nous:

Notre équipe peut comparer les informations avant le devis pour aider à réduire le risque de commande incorrecte.

Recommandations en matière d'entretien

Pour maintenir une détection stable des PCB, les techniciens doivent inspecter périodiquement la zone d'installation des capteurs.

Les contrôles recommandés comprennent:

• Gardez la zone de détection optique propre.
• Éliminer les poussières et les résidus de production.
• Évitez de tirer ou de plier fortement le câble à fibre.
• Vérifiez la position de montage après l'entretien des rails.
• Vérifiez les câbles pour les interférences mécaniques.
• Vérifiez que le capteur est bien installé.
• Vérifiez les indications de l'amplificateur pendant le dépannage.
• Vérifiez que les bandes et les rails se déplacent normalement.
• Évitez les réglages inutiles lorsque le système fonctionne correctement.

Les composants de fibres doivent être manipulés avec précaution pendant l'entretien, car une flexion, un broyage ou un tir excessif peuvent affecter la transmission du signal optique.

Avantages pour la maintenance SMT

Numéro de pièce de rechange spécifique

La combinaison deLes mesures de contrôle doivent être prises conformément à l'annexe I, partie II, du présent règlement.rend l'identification simple pour les équipes de maintenance à la recherche du bon capteur NXT III.

Conçus pour la détection des PCB

Le composant est associé à la détection des cartes dans la section des rails et des convoyeurs plutôt qu'à la détection générale de la proximité de la machine.

Soutient la continuité de la production

La détection de PCB stable aide la machine à maintenir la séquence correcte pendant le transport automatique de la carte.

Détection sans contact

La détection par fibre optique permet de détecter les PCB sans contact mécanique avec la carte de circuit imprimé au point de détection.

Identification facile des pièces détachées

En fournissant à la fois le numéro de pièce FUJI et le modèle de fibre KEYENCE, la communication entre les ingénieurs de production, les services de maintenance et les équipes d'achat est simplifiée.

Convient pour le stock de rechange préventif

Les usines qui utilisent plusieurs machines FUJI NXT III peuvent conserver des capteurs critiques dans un inventaire de maintenance pour réduire les temps d'arrêt causés par l'attente de pièces de rechange.

Questions fréquentes

Q1: À quoi sert le FUJI 2MGTCA002600 FU-3143?

Il s'agit d'un composant de capteur à fibre optique utilisé dans la section rail ou convoyeur des monteurs SMT FUJI NXT III.Sa principale application est de détecter la présence de PCB ou le mouvement de la carte afin que la machine puisse coordonner correctement la séquence de transfert de PCB.

Q2: Est-ce que 2MGTCA002600 est le même que KEYENCE FU-3143?

Pour cette application NXT III,Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.est le numéro de pièce FUJI associé auLe numéro de série FU-3143Les acheteurs doivent fournir les deux numéros lorsqu'ils demandent un devis afin d'assurer une identification précise.

Q3: Le FU-3143 peut-il être utilisé sur toutes les machines FUJI NXT?

Il ne doit pas être considéré comme s'adaptant à toutes les générations de NXT ou à toutes les positions des capteurs.Confirmez toujours le modèle de la machine., position d'installation et numéro de pièce original avant commande.

Q4: Que dois-je vérifier si la machine a une détection de PCB intermittente?

Vérifiez la propreté du capteur, l'état de la fibre, l'alignement du montage, le routage du câble, l'électronique du capteur associée, le mouvement du convoyeur et l'état du rail PCB.Si l'unité de fibres FU-3143 est endommagée ou instable, le remplacement peut être nécessaire après confirmation du défaut par le dépannage.

Q5: Quelles informations dois-je fournir pour obtenir un devis?

Veuillez fournirNuméro de pièce FUJI 2MGTCA002600,Le modèle KEYENCE FU-3143Il s'agit d'un modèle de machine, de la quantité requise et de préférence d'une photo du capteur existant.

Nous contacter

J' ai besoin deLe détecteur de fibres de rail FUJI KEYENCE 2MGTCA002600pour l'entretien des machines ou le stock de rechange?

Envoyez-nous votrenuméro de pièce, modèle de machine, quantité requise et photo du capteurpour vérification.

Nous fournissons des pièces détachées de machines SMT pour l'entretien, la réparation et le soutien de la ligne de production.disponibilité, devis, délai de livraison et détails d'expédition.

Demandez votre devis maintenant et laissez-nous confirmer le bon capteur pour votre machine FUJI NXT III.
