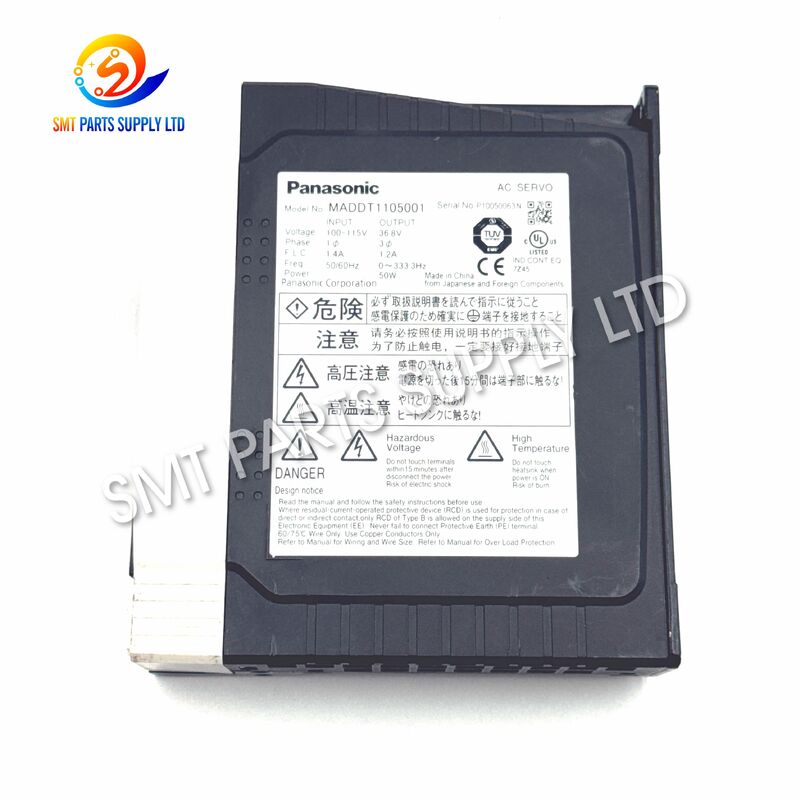

Pilote d'axe Z Samsung Hanwha SM320 SM321 J3153053A EP06-900142 Panasonic MADDT1105001

Samsung Hanwha SM320 SM321 pilote à axe Z J3153053A EP06-900142 Panasonic MADDT1105001

Le servo-conducteur à axe Z MADDT1105001 de Panasonic est conçu pour les applications de contrôle de mouvement dans les machines SM320 et SM321 SMT Samsung et Hanwha.Il est communément identifié par le numéro de pièce SamsungLe nombre de personnes concernéeset référence alternativeLe nombre de personnes concernées.

Basé sur la plateforme de servo Panasonic MINAS A4, ce pilote contrôle un mouvement vertical précis de la tête lors du ramassage et du placement des composants.Le mouvement précis de l'axe Z est important pour la hauteur correcte de la buse, la manipulation stable des composants, le placement répétable et l'assemblage fiable de PCB à grande vitesse.

Pour cette application de machine Samsung et Hanwha, le conducteur est associé à unConfiguration du servomoteur de 30 WIl convient aux usines de SMT, aux entreprises de réparation d'équipements, aux services de maintenance de production, aux réparateurs de machines usagées,les distributeurs de pièces détachées nécessitant un remplacement de servocommande compatible pour les équipements SM320 ou SM321 existants.

Cause de décès

Les défauts du servo-conducteur peuvent entraîner de graves interruptions dans la production SMT, car la tête de placement dépend d'un mouvement vertical servo-contrôlé précis.

Les causes courantes de problèmes de servo à axe Z sont les suivantes:

Vieillissement des composants électroniques

Les machines SM320 et SM321 sont largement utilisées dans les usines d'électronique depuis de nombreuses années.et autres composants électroniques peuvent se détériorer progressivement après un fonctionnement continu à long terme.

Résistance mécanique

Si le mécanisme de l'axe Z développe un frottement excessif, une contamination, une usure du roulement ou des problèmes de lubrification, une charge supplémentaire est transférée au moteur et au servo-conducteur.

Cela peut entraîner des alarmes de surcharge ou des mouvements instables.

Défauts du codeur ou du câble

Les câbles d'encodeur endommagés, les connecteurs lâches, le mauvais contact ou les fils cassés peuvent produire des signaux de positionnement anormaux et déclencher des alarmes de machine.

L'alimentation électrique instable

Les fluctuations de tension, la mise à la terre inappropriée, le bruit électrique et les interruptions de courant peuvent affecter la fiabilité du servo-conducteur.

Paramètres incorrects

Un servo-conducteur de remplacement peut ne pas fonctionner correctement si les paramètres spécifiques à la machine sont incorrects ou incomplets.

Accumulation de chaleur

Une mauvaise ventilation à l'intérieur de la cabine électrique peut augmenter la température de fonctionnement et raccourcir la durée de vie des composants électroniques.

Solution

Lorsque le servo-conducteur existant de l'axe Z est confirmé défectueux, le remplacement par le modèle correspondant correct peut aider à rétablir rapidement le fonctionnement de la machine.

La séquence d'identification recommandée est la suivante:

Les résultats de l'analyse de l'émission de dioxyde de carbone sont présentés dans les tableaux suivants:

L'utilisation de plusieurs références correspondantes réduit le risque d'acheter le mauvais servo-conducteur.

Avant de commander, confirmez:

Une photo claire de l'étiquette du servo-conducteur existant est recommandée avant la commande.

Les spécifications

Comparaison des applications de la série MADDT1105

Les différents servo-conducteurs peuvent être installés dans le même monteur SMT.

Sélectionnez toujours le pilote en fonction du modèle d'origine, du numéro de pièce Samsung, de la position de la machine et des spécifications électriques.

Application du projet

Le servo-conducteur MADDT1105001 est utilisé dans les équipements de placement SMT automatisés nécessitant un mouvement vertical précis de la tête.

Les applications typiques sont:

Monteur SMT Samsung SM320

Le SM320 utilise plusieurs servo-axes pour effectuer le placement des composants à grande vitesse.

Monteur SMT Samsung SM321

Le SM321 s'appuie également sur le mouvement de la tête servo-contrôlé pour l'assemblage répétable des PCB.

Équipement Samsung soutenu par Hanwha

L'équipement SMT Samsung Techwin est plus tard devenu associé à Hanwha Precision Machinery.

Fabrication d'assemblages de PCB

Les industries appropriées sont les suivantes:

• électronique grand public.
• électronique automobile.
• Production de LED.
• Des cartes de contrôle industrielles.
• Des équipements de communication.
• Fabrication d'aliments électriques.
• Fabrication de produits électroniques.
• L'électronique informatique.
• Rénovation des équipements SMT.
• Opérations de maintenance des pièces détachées.

Comment fonctionne- t- il?

Le servo-conducteur agit comme l'interface de commande entre le contrôleur de la machine SMT et le servo-moteur.

Étape 1: commande de mouvement

Le contrôleur de la machine détermine à quelle distance et à quelle vitesse la tête de placement doit se déplacer verticalement.

Étape 2: Traitement des pilotes

MADDT1105001 reçoit la commande et calcule la puissance requise du moteur.

Étape 3: Mouvement moteur

Le conducteur fournit de l'énergie électrique contrôlée au servomoteur, déplaçant l'axe Z vers la position programmée.

Étape 4: Retour d'information du codeur

Le codeur du moteur envoie des informations de position en temps réel au servo.

Étape 5: ajustement en boucle fermée

Le conducteur compare continuellement le mouvement commandé avec la position réelle du moteur.

Toute différence de position est corrigée automatiquement.

Étape 6: Termination du poste

Une fois la position cible atteinte, le servosystème stabilise l'axe et se prépare au prochain mouvement de ramassage ou de placement.

Opération de l'axe Z pendant le placement SMT

Un cycle de placement typique comprend:

1. La tête de placement se déplace au-dessus de l'alimentateur.
2. L'axe Z abaisse la buse.
3. La buse entre en contact ou s'approche du composant.
4. Le vide récupère le composant.
5. L'axe Z soulève la tête.
6. Le composant est inspecté par le système de vision.
7. La tête se déplace vers la position de placement du PCB.
8. L'axe Z abaisse le composant.
9. Le composant est placé sur le PCB.
10. La tête s'élève et le cycle suivant commence.

Comme ces mouvements se produisent à haute vitesse à plusieurs reprises, la réponse du servo et la stabilité du positionnement sont importantes pour l'efficacité de la production.

Les symptômes typiques de la faute

Comment choisir

Le choix du servo-conducteur est particulièrement important car les drivers Panasonic MINAS A4 avec des boîtiers similaires peuvent avoir des caractéristiques électriques et des fonctions de la machine différentes.

1Confirmez le modèle complet.

Vérifiez si l'unité d'origine affiche:

Le code de conduite de l'équipage

ou la désignation de base:

Le code de conduite de l'équipage

2. Confirmez le numéro de pièce Samsung

La référence requise pour cette demande est:

Le nombre de personnes concernées

3- Confirmer la référence du PE

Vérifiez si votre documentation de maintenance répertorie:

Le nombre de personnes concernées

4Confirmez la machine.

Vérifier que le conducteur est requis pour:

Samsung SM320

ou

Samsung / Hanwha SM321

5Confirmez l' Axe.

Spécifiez la demande comme suit:

Servo-conducteur à axe Z

6Comparez l' étiquette du conducteur.

Comparez la tension, le modèle, les connecteurs et les informations d'identification avant l'installation.

7Vérifiez le défaut existant.

Une alarme servo ne signifie pas toujours que le conducteur lui-même a échoué.

Vérifiez:

• Servo moteur.
• Le câble de codage.
• Le câble moteur.
• Mécanisme mécanique à axe Z.
• L'alimentation électrique.
• Des connecteurs.
• Paramètres de la machine.

8Envoyez une photo claire

La fourniture d'une photo de l'étiquette originale du conducteur est l'un des moyens les plus rapides de confirmer la compatibilité.

Pourquoi corriger les correspondances

Une mauvaise sélection du conducteur peut entraîner:

• Des servo-alarmes.
• Des erreurs de contrôle moteur.
• Des mouvements incorrects.
• Incompatibilité des paramètres.
• Des temps d'arrêt de production.
• Le connecteur ne correspond pas.
• Dommages électriques.
• Des retards d'installation.

Pour cette raison, la sélection ne devrait jamais être basée uniquement sur l'apparence physique.

Recommandations en matière d'entretien

L'entretien régulier peut contribuer à prolonger la durée de vie du système de servo.

Les contrôles recommandés comprennent:

Les avantages

Contrôle précis de l'axe Z

Prend en charge le positionnement vertical précis de la tête lors du ramassage et du placement des composants.

Nombre de référence multiple

MADDT1105001, MADDT1105, J3153053A et EP06-900142 simplifient l'identification des pièces.

SM320 et SM321 Application

Convient à la maintenance des monteurs SMT largement utilisés Samsung et Hanwha.

Minas A4 technologie de servo

Fournit un contrôle de mouvement industriel stable adapté aux applications SMT répétitives.

Réduction du temps d'arrêt de l'entretien

Un remplacement correct peut aider à rétablir le fonctionnement efficace de la machine.

Réserves essentielles utiles

Idéal pour les usines qui exploitent plusieurs machines SM320 ou SM321 et qui maintiennent un inventaire stratégique de pièces de rechange.

Questions fréquentes

Q1. Le Panasonic MADDT1105001 est-il utilisé dans les machines Samsung SM320 et SM321?

Oui, le MADDT1105001 est associé au système de servo SM320 et SM321 de Samsung et Hanwha et est couramment croisé avec J3153053A et EP06-900142 pour les applications à axe Z.

Q2. Est-ce que J3153053A est un servomoteur de 30 W?

Pour l'application spécifique à la machine Samsung, le J3153053A avec MADDT1105 est identifié comme la configuration du servomoteur de 30 W.

Q3. Le MADDT1205001 peut-il remplacer directement le MADDT1105001?

Le remplacement direct n'est pas recommandé sans vérification. Différents modèles de pilotes peuvent avoir des capacités nominales différentes, des spécifications de tension, des affectations de machine, des connecteurs et des paramètres de servo.

Q4. Quelles informations dois-je fournir avant de commander?

Veuillez fournir le modèle de la machine, le modèle original du pilote Panasonic, le numéro de pièce Samsung, l'emplacement de l'axe, la quantité requise et une photo claire de l'étiquette originale du pilote.

Q5. Une alarme de l'axe Z peut-elle être causée par autre chose que le servo-conducteur?

Des défauts de moteur, des câbles de codage, des résistances mécaniques, des connecteurs endommagés, une alimentation instable, des capteurs et des paramètres incorrects de la machine peuvent également provoquer des servo-alarmes.

Nous contacter

Pour une correspondance rapide entre les produits et les devis, veuillez indiquer:

• Le modèle de la machine.
• Le modèle de chauffeur.
• Numéro de pièce Samsung.
• Numéro de pièce alternative.
• Position de l'axe.
• Quantité requise.
• Une photo claire de l'étiquette du conducteur.
• Le pays de destination.

Nous pouvons vous aider à vérifier le modèle requis avant la soumission et à trouver des pièces de rechange SMT appropriées pour les équipements de placement Samsung et Hanwha.
