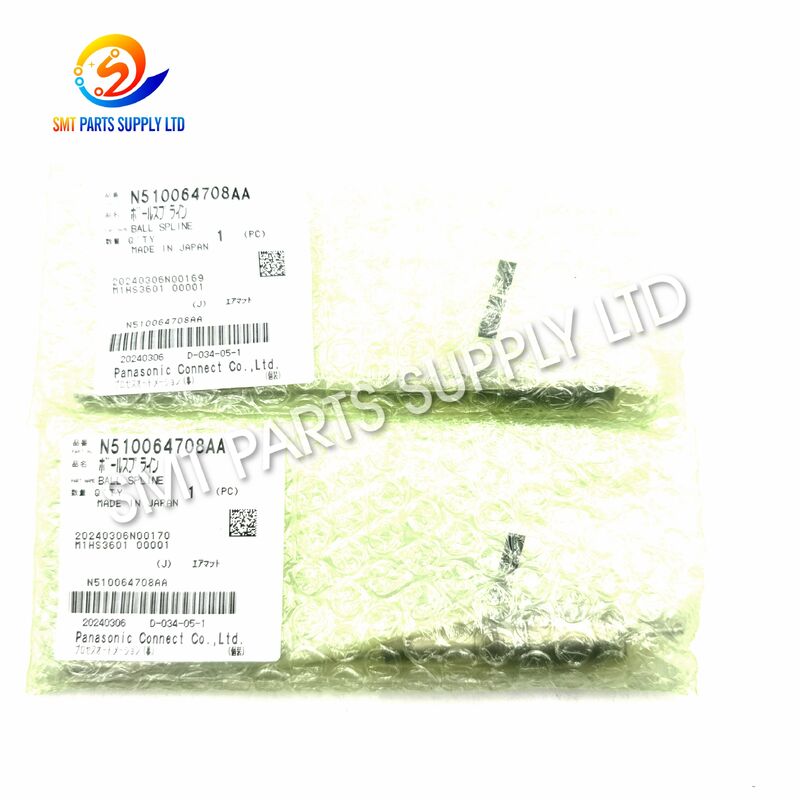

Panasonic N510064708AA H8 Cannelure à bille blanche pour NPM 8 têtes

Panasonic N510064708AA H8 Spline à bille à marque blanche pour NPM à 8 têtes

LeN510064708AA H8 Spline à bille à marque blancheest un composant mécanique de précision utilisé dans leEnsemble de placement à 8 têtes NPM H8Son rôle principal est de guider l'arbre de la buse lors de mouvements verticaux rapides tout en maintenant un positionnement de rotation contrôlé et un alignement mécanique stable.

Au cours de la production SMT, chaque buse se déplace à plusieurs reprises vers le bas pour choisir les composants, se rétracte, tourne vers l'angle programmé et se déplace à nouveau vers le bas pour un placement précis.La spline à bille forme une partie importante de ce système de mouvement en combinant une guidage linéaire lisse avec la transmission du couple grâce à sa structure de spline de précision.

N510064708AA convient à la réparation de la tête de NPM H8, à l'entretien planifié, à la reconstruction de la tête de placement et au remplacement de composants usés ou endommagés de la ligne de spline à billes.Identification de la marque blancheaide à distinguer cette spécification de spline H8 des versions de spline visuellement similaires utilisées dans d'autres configurations de tête de placement.

Pour une commande précise, les clients doivent confirmer le numéro de pièce completN510064708AA, type de tête H8 et spécifications de marquage blanc avant l'achat.

La tête de placement NPM effectue un mouvement continu à grande vitesse tout au long de la production.et chargement mécanique.

Au fil du temps, le spline à bille H8 peut subir une usure progressive.

L'arbre de la buse se déplace verticalement pour chaque opération de ramassage et de placement.

Dans la production à grande échelle, cela peut entraîner un nombre de cycles extrêmement élevé.

L' utilisation à long terme peut entraîner:

• Augmentation du dégagement mécanique.
• Réduction de la douceur des mouvements.
• Des vibrations plus élevées.
• Jeu anormal de l'arbre.
• Résistance de fonctionnement accrue.

Le spline à bille utilise des éléments roulants se déplaçant le long de rainures de spline formées avec précision.

Un contact mécanique répété peut affecter progressivement les surfaces de roulement internes.

Les symptômes typiques peuvent inclure:

Ces symptômes doivent être vérifiés en même temps que l'arbre de la buse, les roulements, le support et le mécanisme de la tête environnant.

Les environnements de production SMT peuvent contenir de la poussière fine, des débris de composants, des résidus de graisse et d'autres particules.

Si une contamination pénètre dans le mécanisme de la ligne de roulement en mouvement, elle peut interférer avec le contact de roulement.

Les résultats possibles sont les suivants:

• Une friction accrue.
• Des mouvements irréguliers.
• Une usure prématurée.
• Dommages à la surface.
• Consistance mécanique réduite.

La lubrification correcte est importante pour les pièces laminées de précision.

Un lubrifiant insuffisant, contaminé ou dégradé peut augmenter le frottement et accélérer l'usure.

Les techniciens d'entretien doivent suivre la procédure de lubrification applicable à la tête NPM H8 au lieu d'appliquer une graisse excessive ou inappropriée.

Une collision grave de la buse peut transférer la charge d'impact de la buse dans le mécanisme d'arbre et de spline.

Les causes possibles sont les suivantes:

• La hauteur du PCB est incorrecte.
• Interférence avec l'alimentation.
• Une chute de buse.
• Obstruction du composant.
• Une mauvaise configuration de la machine.

Après une collision anormale, le spline à bille doit être inspecté avec l'arbre de la buse et les composants mécaniques associés.

Lorsque l'inspection confirme l'usure ou un dégagement anormal, le remplacement de la spline existante par la spline correcteN510064708AA H8 Spline à bille à marque blanchepeut aider à rétablir le guidage mécanique prévu de l'arbre de la buse.

Une spline à billes correctement assortie offre plusieurs avantages importants en matière d'entretien.

Le remplacement doit être effectué par un personnel de maintenance SMT qualifié.

Avant l'installation, les techniciens doivent également vérifier l'état de l'arbre de la buse, du support, des surfaces de roulement et des composants de tête connexes.

Les splines à bille de tête de placement peuvent avoir une apparence très similaire à l'extérieur, mais différentes spécifications peuvent être utilisées dans différentes versions de tête.

Lemarque blanchedoit donc être considérée comme une caractéristique d'identification lors de la sélection de N510064708AA.

Lors de l'achat d'un remplacement, vérifiez les trois détails clés:

N510064708AA + H8 + Marque blanche

C'est plus fiable que de sélectionner une spline uniquement par apparence.

Ce processus de vérification contribue à réduire les commandes incorrectes et les temps d'arrêt inutiles de la machine.

La ligne à bille de marque blanche N510064708AA H8 est principalement utilisée pour l'entretien des têtes de placement NPM fonctionnant dans des environnements de fabrication SMT.

Convient pour le remplacement lorsque le spline H8 existant montre:

• Une autorisation excessive.
• Des mouvements difficiles.
• On le porte.
• Des dommages mécaniques.
• Problèmes liés à la collision.
• Un bruit anormal.

Les usines qui utilisent des machines NPM en continu peuvent inspecter les pièces mécaniques de la tête H8 pendant la maintenance programmée.

La spline à bille peut être remplacée lorsque les techniciens détectent une usure inacceptable avant qu'elle ne cause des problèmes de production plus graves.

N510064708AA peut être utilisé lors de la reconstruction de la tête H8 en même temps que l'inspection de:

• Les bâtons de la buse.
• Les porte-bouteilles.
• Des roulements.
• Des ressorts.
• Des sceaux.
• Composants sous vide.
• Parties de guidage connexes.

Cette approche aide les techniciens à évaluer l'état mécanique complet de la tête de placement.

Les industries typiques sont les suivantes:

La pièce est également adaptée:

• Les entreprises de maintenance SMT.
• Centres de réparation d'équipement.
• Des ateliers de reconstruction des postes de direction.
• Réparateurs de machines d'occasion.
• Distributeurs de pièces détachées SMT.

Le spline à bille H8 fournit une combinaison de mouvement linéaire et de contrainte de rotation.

Le système de placement commande à l'arbre de la buse de se déplacer verticalement.

L'arbre passe à travers l'assemblage de spline à bille.

Les boules de précision se déplacent le long des rainures de la spline.

Le contact de roulement aide à réduire les frottements de glissement inutiles lors du déplacement de l'arbre à haute fréquence.

Le spline guide l'arbre le long du chemin vertical requis.

Une orientation stable est importante car la buse s'approche à plusieurs reprises des composants et des positions de placement des PCB.

La structure de rainure permet à l'assemblage de spline de transmettre la force de rotation tout en limitant le mouvement relatif incontrôlé.

Cela aide l'arbre de la buse à maintenir la relation mécanique requise avec le mécanisme de tête H8.

La buse se déplace vers le bas vers un composant fourni par l'alimentateur ou le plateau.

Le vide est appliqué pour maintenir le composant.

Le composant est orienté selon le programme, transféré à la position cible du PCB et placé.

La buse se rétracte ensuite.

Cette séquence se répète en continu pendant la production.

Par conséquent, un roulement ou un guidage ordinaire ne doit pas être choisi comme substitut uniquement sur la base de dimensions approximatives.

Les techniciens peuvent inspecter N510064708AA lorsqu'ils constatent:

• Augmentation du jeu de l'arbre.
• Le mouvement de l'arbre H8 est rude.
• Un bruit mécanique inhabituel.
• Une vibration accrue.
• Résistance lors du mouvement manuel de l'arbre.
• Une usure mécanique visible.
• Mauvais mouvement après une collision avec une buse.

Cependant, ces symptômes peuvent aussi provenir d'autres parties.

Une inspection complète de la tête est recommandée avant le remplacement.

L'identification principale doit être:

N510064708AA

Évitez de choisir uniquement en fonction de l'apparence du produit.

Le produit est destiné à unConfiguration de la tête de placement H8.

Indiquer clairement le type de tête lors de la demande de devis.

Informations recommandées pour les enquêtes:

Machine: NPM
Tête: H8
Numéro de pièce: N510064708AA

La marque blanche est une caractéristique d'identification importante.

Si votre spline existante utilise une marque de couleur différente, ne présumez pas qu'elle est interchangeable avec N510064708AA.

Envoyez une photo pour confirmation si nécessaire.

Avant de commander, vérifiez:

• Le numéro de la pièce.
• Marquez la couleur.
• Structure du puits.
• Interface de montage.
• Configuration de la tête.

Des photos claires peuvent aider à éviter les erreurs de spécifications.

Pour la réparation individuelle de la tête, une pièce peut suffire.

Les usines exploitant plusieurs lignes NPM peuvent envisager de conserver des splines à billes H8 supplémentaires en tant qu'inventaire de rechange.

Pour les commandes d'entretien urgentes, indiquer la quantité et la destination requises lors de la demande de devis.

N510064708AA est une spline à bille H8 utilisée pour guider l'arbre de la buse lors de mouvements verticaux répétés tout en supportant un positionnement de rotation contrôlé.Il s'agit d'un composant de guidage mécanique important dans l'assemblage de placement NPM à 8 têtes.

La marque blanche est une caractéristique d'identification utilisée pour distinguer cette spécification de spline H8 des versions de spline à billes visuellement similaires.et marque blanche avant de commander.

Oui. N510064708AA est utilisé pour l'application de la tête NPM H8 / 8. Cependant, les configurations de la machine et de la tête doivent toujours être confirmées avant l'achat,en particulier lorsque l'équipement a déjà subi une réparation de la tête ou un remplacement de composants.

Le remplacement peut être nécessaire lorsque l'inspection détecte un jeu excessif, un mouvement rugueux de l'arbre, un bruit anormal, des dommages mécaniques ou une usure.et l'état de lubrification doivent également être vérifiés.

Veuillez fournirN510064708AA, informations sur la machine NPM, type de tête H8, confirmation de marque blanche, quantité requise et destination de livraison.Une photo claire de la spline existante est recommandée lorsque la confirmation des spécifications est nécessaire.

BesoinN510064708AA H8 Spline à bille à marque blanchepour l'entretien des NPM à huit têtes?

Veuillez nous envoyer:

• Numéro de la pièce:N510064708AA
• Le modèle de la machine.
• Confirmation de la tête H8.
• Marque blanche confirmée.
• Quantité requise.
• Destination de livraison.
• Les photos des pièces existantes, le cas échéant.

Nous pouvons vous aider à vérifier le numéro de pièce, confirmer le stock, le devis, l'emballage et la livraison.

Pour les besoins urgents de réparation de la machine SMT, veuillez inclure votre quantité requise et le calendrier de livraison prévu dans la demande afin que la demande puisse être traitée efficacement.

Veuillez nous contacter pour connaître la disponibilité et le prix actuels de l'épingle à bille N510064708AA H8.
