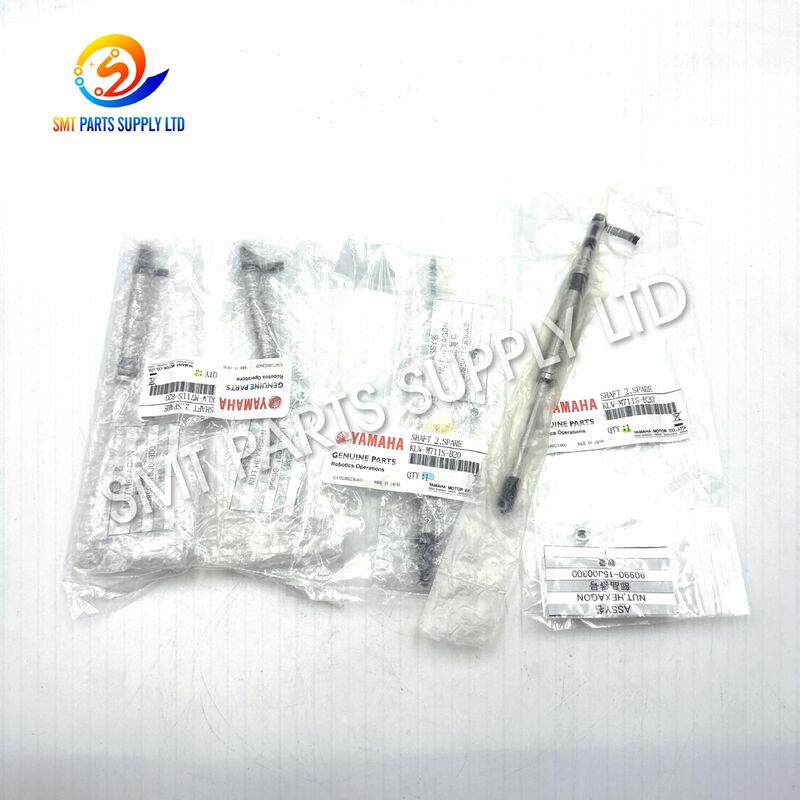

YAMAHA KLW-M711S-B20 Tige de tête de buse à 2 arbres pour YSM10 YSM20R

LeYAMAHA KLW-M711S-B20 Arbre 2est un composant mécanique de précision utilisé dans le mécanisme de la tête de buse demachines à cueillir et à ranger SMT YSM10 et YSM20RL'arbre fournit un guidage contrôlé et un soutien mécanique pour le mouvement vertical associé à l'assemblage de la tête de buse.aide à maintenir un positionnement précis de la buse pendant le ramassage et le placement des composants.

Dans la production SMT à grande vitesse, même une petite quantité d'usure de l'arbre, de contamination, de relâchement ou de déformation mécanique peut influencer le mouvement de la tête et la répétabilité du placement.Le remplacement d'un arbre usé par la spécification correcte de la pièce peut aider à rétablir un mouvement mécanique en douceur et à maintenir des performances de production stables.

KLW-M711S-B20 convient aux entreprises de maintenance de machines, aux fabricants d'électronique, aux ateliers de réparation SMT, aux distributeurs de pièces de rechange et aux usines qui entretiennent les équipements de placement YAMAHA.Avant de commander, il est recommandé aux clients de confirmer le modèle de la machine, la configuration de la tête, le numéro de pièce existant et la position de l'arbre.

Le mécanisme de la tête de buse fonctionne en continu pendant la production SMT. Mouvement vertical répété, cycles de fonctionnement élevés, poussière, graisse, débris de composants, installation incorrecte,ou la charge mécanique à long terme peut affecter progressivement l'état de l'arbre.

Les causes les plus courantes sont:

Un arbre endommagé ne provoque pas toujours l'arrêt immédiat de la machine; dans de nombreux cas, les performances peuvent se détériorer progressivement avant qu'une alarme claire n'apparaisse.

Les symptômes typiques peuvent inclure un mouvement instable de la buse, une résistance mécanique anormale, un dégagement excessif, un déplacement incohérent de l'axe Z, des performances de captage irrégulières ou une stabilité réduite du placement.

Lorsque l'inspection confirme que l'arbre 2 existant est usé, plié, endommagé ou ne fonctionne plus correctement, le remplacer par le bonLe véhicule doit être équipé d'un dispositif de sécurité.La pièce peut aider à récupérer une bonne orientation mécanique dans l'ensemble de la tête de buse.

Le remplacement aide à soutenir:

• Mouvement vertical de la tête de la buse en douceur
• Position mécanique cohérente.
• Cycles stables de récupération et de placement.
• Réduction de l'ouverture indésirable de l'arbre.
• Interaction précise avec les composants de la tête.
• Fonctionnement fiable pendant la production continue SMT.
• Maintenance préventive des équipements vieillissants.

Pour obtenir les meilleurs résultats, les composants connexes autour de l'arbre doivent également être inspectés lors du remplacement.L'installation d'un nouvel arbre pendant que d'autres composants d'accouplement restent fortement usés peut ne pas éliminer complètement le jeu mécanique.

L'objectif principal deLe point de départ est le point de départ de l'appareil.est un guidage mécanique plutôt qu'un contrôle électrique.

Ses fonctions opérationnelles comprennent:

L'arbre fournit un chemin mécanique contrôlé pour le mouvement à l'intérieur du mécanisme de la tête de placement.

Le positionnement précis de la buse dépend de la relation mécanique entre l'arbre, le support, la structure mobile et d'autres composants de la tête.

Au cours de la production, la buse se déplace à plusieurs reprises pour ramasser des composants des chargeurs et les placer sur des emplacements de PCB.

Une tête mécaniquement stable contribue à la répétabilité du positionnement de la buse.

La pièce fonctionne comme un composant structural interne et de guidage du mouvement dans l'ensemble de la tête de buse plutôt que comme une buse consommable.

Les clients doivent faire la distinction entre les différentes positions de l'arbre avant de commander.

Il est important:L'arbre 1 et l'arbre 2 ne doivent pas être automatiquement considérés comme interchangeables; leur position, leurs dimensions et leur application dans le mécanisme de la tête peuvent être différentes.Vérifiez toujours le numéro de pièce d'origine avant le remplacement.

LeLe point de départ est le point de départ de l'appareil.est principalement utilisé pour l'entretien et la réparation des équipements de placement YAMAHA SMT compatibles.

Les usines exploitant des équipements YSM10 ou YSM20R peuvent conserver en stock des composants essentiels de la tête afin de réduire les temps d'arrêt de la machine en cas d'usure mécanique.

L'arbre peut être remplacé lors de la réparation de la tête de buse lorsque l'inspection détecte une usure anormale, des dommages à la surface, une résistance mécanique ou un dégagement indésirable.

Les lignes de production SMT à cycle élevé effectuent généralement une inspection de la tête programmée.

Lors de la reconstruction ou de l'entretien des machines de placement usagées, les arbres de tête et les pièces mécaniques connexes peuvent nécessiter une inspection ou un remplacement avant de les remettre en production.

Les entreprises de réparation SMT et les fournisseurs de services d'équipement peuvent stocker des pièces mécaniques de la série KLW pour répondre aux besoins de maintenance des clients.

Au cours d'un cycle de placement SMT, la machine récupère les composants électroniques des alimentateurs et les place sur le PCB selon les coordonnées programmées.

La tête de la buse doit se déplacer en douceur et de façon répétée tout au long de ce processus.

La séquence typique comprend:

1. La tête de placement se déplace vers la position d'alimentation.
2. La buse s'approche du point de récupération du composant.
3. Le mouvement vertical permet à la buse de toucher et de choisir le composant.
4. La tête se déplace vers la position de placement du PCB.
5. La buse descend à la hauteur de placement programmée.
6. Le composant est libéré sur le PCB.
7. La buse retourne à sa position de fonctionnement.
8. Le cycle se répète sans cesse.

Dans ce processus,Le point de départ est le point de départ de l'appareil.soutient le guidage mécanique nécessaire au mouvement contrôlé de la tête.

L'arbre lui- même ne génère pas de mouvement, mais travaille avec le mécanisme de la tête environnante, les composants d'entraînement, les roulements, les guides, les supports et les pièces connexes pour maintenir un mouvement stable.

Un arbre correctement installé doit bouger selon la conception mécanique sans résistance anormale, trop de relâchement ou de déformation visible.

Les techniciens d'entretien peuvent envisager d'inspecter l'arbre lorsqu'une ou plusieurs des conditions suivantes sont observées:

Ces symptômes peuvent également résulter d'autres composants de la machine. Par conséquent, les techniciens doivent effectuer un diagnostic approprié avant de remplacer l'arbre.

La sélection de pièces de rechange de machines SMT basée uniquement sur l'apparence peut entraîner des erreurs de commande.

Avant l'achatLe véhicule doit être équipé d'un dispositif de sécurité., vérifiez les informations suivantes.

La référence la plus importante est le numéro de pièce original imprimé sur les dossiers de la machine, la documentation de maintenance, les listes de pièces de rechange ou l'emballage.

Modèle requis:

Le véhicule doit être équipé d'un dispositif de sécurité.

Ce produit est destiné à des équipements de placement YAMAHA compatibles, y compris:

• Le nombre d'étoiles
• Le modèle YSM20R

La configuration de la machine doit toujours être vérifiée avant la confirmation finale de la commande.

S'assurer que le composant requis estLe puits 2, pas l'arbre 1 ou un autre arbre de tête.

Les clients peuvent fournir des photographies claires de l'arbre existant et de l'assemblage de tête environnant pour une identification supplémentaire.

Si l'arbre ancien est très usé, inspectez le guide, le support, le roulement, la rampe, l'étanchéité et les autres composants mécaniques.

Le remplacement de pièces usées par d'autres pièces peut améliorer l'entretien.

Conçus selon les spécifications de l'arbre requises pour les applications compatibles de la tête de buse.

Aide à maintenir un mouvement mécanique en douceur et contrôlé dans la tête de placement.

Utile pour l'entretien régulier, la réparation de la tête, la rénovation et le remplacement des composants usés de la machine.

KLW-M711S-B20 fournit une référence d'achat claire, aidant les acheteurs à réduire la confusion entre les pièces de tête SMT visuellement similaires.

Convient pour les environnements de production d'électronique professionnelle nécessitant une maintenance fiable des équipements de placement.

Peut être préparé comme composant de rechange essentiel pour les usines exploitant des équipements de placement de la série YSM.

L'installation doit être effectuée par des techniciens familiarisés avec les têtes de placement SMT.

Avant l'installation:

• Éteignez l'alimentation de la machine conformément aux procédures de maintenance.
• Confirmez la position correcte de l'arbre.
• Nettoyez la zone d'installation.
• Inspectez les composants mécaniques environnants.
• Vérifiez l'usure ou la contamination.
• Utilisez des outils d'entretien appropriés.
• Évitez de rayer la surface de l'arbre de précision.
• Suivez la procédure d'entretien de la machine pour la lubrification.
• Vérifiez le mouvement en douceur après l'assemblage.
• Effectuer des étalonnages ou des contrôles de la machine si nécessaire.

Ne forcez pas l'arbre en position lorsque vous détectez une résistance anormale, car une force excessive peut endommager l'arbre ou les composants de la tête.

• Conserver dans un environnement propre et sec.
• Évitez les produits chimiques corrosifs.
• Protégez la surface de l'arbre contre les rayures.
• Évitez le contact direct avec l'humidité.
• Conserver le produit dans un emballage de protection avant l' installation.
• Ne placez pas les pièces lourdes directement sur l'arbre.
• Utilisez une protection appropriée contre la rouille pour le stockage à long terme si nécessaire.

KLW-M711S-B20 est une tige mécanique à tête de buse à 2 arbres utilisée dans les machines de ramassage et de place compatibles YSM10 et YSM20R.Il prend en charge un guidage mécanique précis et le mouvement vertical de la tête de la buse pendant les cycles de récupération et de placement des composants.

Le KLW-M711S-B20 est un arbre interne ou une tige utilisée dans le mécanisme de la tête de la buse pour guider et soutenir un mouvement mécanique précis.

Ils ne doivent pas être automatiquement considérés comme interchangeables. KLW-M711S-A2 est associé à l'arbre 1, tandis que KLW-M711S-B20 est l'arbre 2.Confirmez toujours le numéro de pièce d'origine et la position d'installation avant de commander.

Veuillez fournir KLW-M711S-B20 comme numéro de pièce requis, modèle de machine, quantité et, si possible, des photos claires de la pièce existante ou de la tête de placement.Cela aide à confirmer le bon composant avant expédition.

Le remplacement peut être nécessaire lorsque l'inspection détecte une usure visible, une flexion, des dommages à la surface, un dégagement excessif, une résistance anormale ou un mouvement mécanique instable.L'ensemble complet de la tête de la buse doit également être inspecté pour l'usure associée..

BesoinYAMAHA KLW-M711S-B20 Arbre 2pour l'entretien du YSM10 ou du YSM20R?

Envoyez-nous votre demande.Numéro de pièce, modèle de machine, quantité et photos de la pièce actuelleNous pouvons vous aider avec l'identification du produit, la disponibilité du stock, le devis, les pièces de rechange compatibles SMT, et les exigences d'expédition consolidées.

Contactez-nous pour votre dernier devis et disponibilité.
