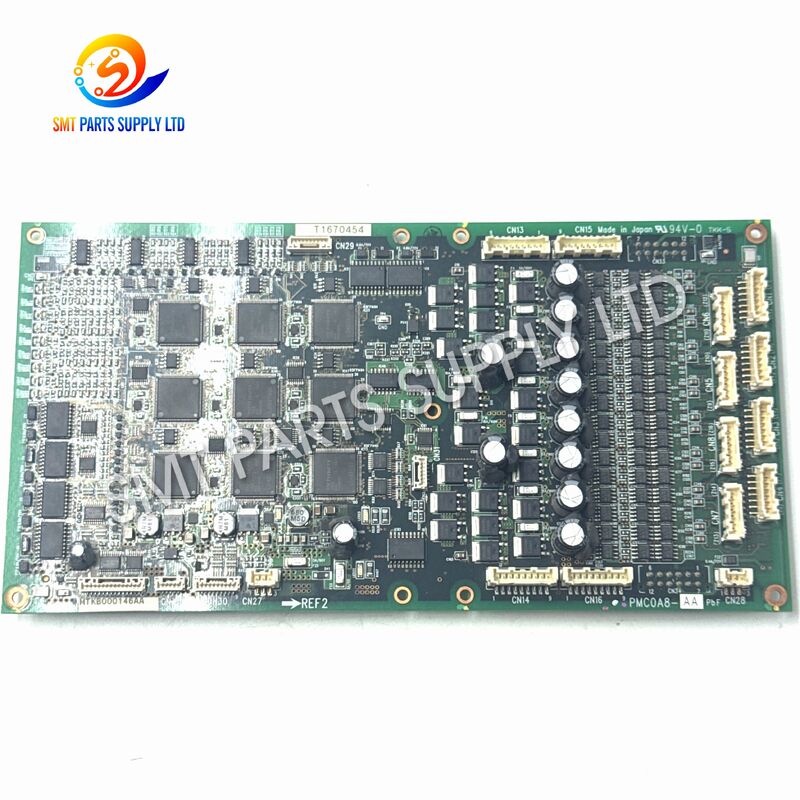

Panasonic MTKB000146AA Carte de commande de l'axe Z pour monteur NPM-D3 à 16 têtes

Panasonic MTKB000146AA carte de commande à axe Z pour le monteur à 16 têtes NPM-D3

LePanasonic MTKB000146AA carte de commande à axe Zest un composant de commande électronique pour le poids légerSystème de placement à 16 buses et 16 têtesutilisé dans les équipements de montage SMT compatibles NPM-D3.N610164162AAIl est principalement utilisé pour contrôler et coordonner le mouvement de l'axe Z dans le système de tête de placement.

Pendant la production SMT, la tête de placement s'approche à plusieurs reprises des alimentateurs, soulève les composants, se dirige vers les coordonnées du PCB, descend à la hauteur de placement programmée, libère les composants,et rend pour le cycle suivantUn contrôle fiable des axes est donc essentiel au fonctionnement continu de la machine.

MTKB000146AA est adapté aux services de maintenance des usines SMT, aux entreprises de réparation d'équipements, aux fabricants de EMS, aux réparateurs de machines,les distributeurs de pièces détachées nécessitant une carte de contrôle de tête NPM clairement identifiée.

Les problèmes liés à l'axe Z peuvent interrompre l'ensemble du cycle de placement, car un mouvement vertical de la tête est nécessaire à la fois pour le ramassage et le montage des composants.

Les causes courantes qui nécessitent une inspection sont:

Une alarme sur l'axe Zne signifie pas automatiquement que MTKB000146AA a échouéLe système complet de contrôle de la tête doit être inspecté avant le remplacement.

Le personnel d'entretien peut vérifier la carte de contrôle et les composants connexes lorsqu'il rencontre:

• Échec de l'initialisation de l'axe Z.
• Un mouvement vertical anormal de la tête.
• La tête ne peut ni monter ni descendre correctement.
• Arrêt intermittent de l'axe.
• Alarmes répétés sur l'axe de la tête.
• Interruption de la séquence de capture.
• Interruption du cycle de placement.
• Une anomalie de communication entre la tête et le contrôle.
• Réponse irrégulière après le démarrage de la machine.
• Échec récurrent de la même section de la tête.

Un diagnostic correct est important car des symptômes similaires peuvent également être causés par des moteurs, des capteurs, des câbles, des connecteurs ou des composants mécaniques.

Enregistrez le code d'alarme de la machine, l'état de fonctionnement, la tête affectée et si le problème survient de façon continue ou intermittente.

Vérifiez l'étiquette d'identification sur la carte installée.

Pour ce produit, le modèle principal est:

MTKB000146AA

Les références relatives aux pièces de rechange associent également la carte à:

N610164162AA

Avant de changer le panneau, vérifiez:

• Condition de verrouillage du connecteur.
• Nettoyage des contacts.
• Des terminaux déformés.
• Les câbles endommagés.
• Le câblage est lâche.
• Des signes de surchauffe.
• Oxydation ou contamination.

Vérifiez si le défaut peut provenir de:

• Moteur à axe Z.
• Encodeur ou retour de position.
• Des capteurs.
• Le câblage de la tête.
• Des guides mécaniques.
• L'alimentation électrique.
• Circuits d'entraînement liés.

Une fois la défaillance de la carte confirmée, installer le remplacement correct en utilisant des procédures professionnelles de manutention ESD.

Après le remplacement, vérifiez l'initialisation, le mouvement de la tête, les performances de récupération, l'opération de placement, et si l'alarme d'origine revient.

Le MTKB000146AA est spécifiquement identifié par les fournisseurs de pièces détachées comme une carte Z-axe légère à 16 têtes de buses pour les applications NPM-D3.

Le tableau suivant est utile pour les acheteurs qui comparent des cartes de contrôle de tête NPM similaires.références d'applications, pas de remplacements automatiquesDifférentes configurations de têtes de buses peuvent nécessiter différentes planches.

Il est important:Ne commandez pas uniquement en fonction de l'apparence de la carte, mais comparez toujours le numéro exact de pièce, la génération de la machine, la configuration de la tête de buse, la disposition des connecteurs et la révision de la carte.

MTKB000146AA peut être utilisé comme remplacement de maintenance lorsqu'une carte de commande compatible légère à 16 têtes à axe Z est défectueuse.

Les usines EMS exploitant plusieurs lignes SMT maintiennent souvent des cartes électroniques essentielles comme inventaire de rechange pour réduire le temps d'approvisionnement d'urgence.

Les fournisseurs de maintenance SMT peuvent utiliser la carte pendant les travaux de réparation de la tête de contrôle NPM diagnostiquée.

Les entreprises qui rénovent des machines NPM usagées peuvent exiger le remplacement de panneaux de commande électroniques avant l'essai et la remise en service des équipements.

La pièce convient aux fournisseurs spécialisés de pièces détachées SMT qui soutiennent des usines en Europe, en Amérique du Nord et en Asie du Sud-Est.

L'axe Z est l'axe de mouvement vertical utilisé par une tête de placement lors du ramassage et du montage des composants.

1. Commandement de placement
2. Déplacez-vous à la position de récupération
3. Descente sur l'axe Z
4. Récupération des composants
5. Levez la tête
6. Transfert vers le PCB
7. Placement Descente
8. Libération du composant
9. Retour

La carte de commande fonctionne dans le système électronique de la machine pour supporter la séquence de commande des axes répétée requise par la tête de placement compatible.

Une machine de placement à grande vitesse répète le mouvement vertical en continu tout au long de la production.

Un contrôle stable contribue à:

• Une prise de composants fiable.
• Mouvement contrôlé de la buse.
• La séquence de placement correcte.
• Un cycle de la machine constant.
• Réduit les alarmes inattendues.
• Une production stable.

Si le mouvement de l'axe Z devient instable, la production peut s'arrêter même lorsque les autres systèmes de la machine fonctionnent correctement.

Pour cette raison, les équipes d'entretien doivent résoudre systématiquement les problèmes d'axes plutôt que de remplacer immédiatement les pièces.

Le composant existant doit être vérifié pour leMTKB000146AAl'identification.

Certaines listes de pièces de rechange associentN610164162AAavec MTKB000146AA pour l'application léger à 16 buses sur l'axe Z.

Vérifiez que le système de placement installé utilise la configuration légère de 16 têtes / 16 buses correcte.

MTKB000146AA est généralement indiqué pour les applications NPM-D3.

Pour une vérification précise, fournir des photographies claires montrant:

• Le PCB est plein.
• Étiquette avec numéro de pièce.
• Arrangement des connecteurs.
• Révision du conseil.
• Étiquettes d'identification supplémentaires.

Des panneaux NPM similaires peuvent servir différentes tailles de têtes ou différents axes.

Étant donné que MTKB000146AA est un PCB électronique, une manipulation appropriée est importante.

• Éteignez l'équipement correctement.
• Déconnectez l'électricité.
• Utilisez une protection antistatique.
• Confirmez le numéro de la pièce de rechange.
• Si nécessaire, photographier les positions des câbles existants.

• Évitez de toucher directement les composants électroniques.
• Ne forcez pas les connecteurs en position.
• Vérifiez l'orientation des connecteurs.
• Assurez-vous que tous les câbles sont bien fixés.
• Éviter que des outils ou des matières étrangères ne pénètrent dans la machine.

• Démarrer l'équipement selon les procédures de maintenance.
• Confirmez une initialisation normale.
• Observez le mouvement de la tête.
• Vérifiez les opérations de ramassage et de placement.
• Confirmez que l'alarme initiale a été éliminée.
• Effectuer un essai de production avant de revenir au volume normal.

Les cartes SMT électroniques doivent être protégées contre l'électricité statique, l'humidité, les chocs et la contamination.

Pour l'inventaire de pièces de rechange essentielles, la carte doit rester dans un emballage protecteur jusqu'à ce qu'elle soit nécessaire à l'installation.

MTKB000146AA est un PCB de contrôle de tête utilisé pour l'application léger de l'axe Z à 16 buses dans des équipements de placement SMT compatibles NPM-D3.Il prend en charge la commande électronique nécessaire pour le mouvement de la tête de placement vertical.

Plusieurs références de pièces détachées SMT associent MTKB000146AA à N610164162AA pour la carte léger à 16 buses à axe Z.Les acheteurs doivent toujours comparer l'étiquette de PCB installée et la configuration de la machine avant de commander.

Il ne doit pas être considéré comme interchangeable. MTKB000052AA est répertorié pour une application légère à 8 buses, tandis que MTKB000146AA est associé à une configuration légère à 16 buses.

Des symptômes similaires peuvent résulter de câbles, connecteurs, moteurs, capteurs, résistance mécanique, signaux de rétroaction ou problèmes d'alimentation.Le système d'axe complet doit être diagnostiqué avant de remplacer le PCB..

S'il vous plaît envoyer MTKB000146AA, le modèle de la machine, la configuration de la tête, la quantité, le pays de destination, et des photographies claires de l'étiquette et des connecteurs de PCB existants.Cette information aide à réduire les erreurs de compatibilité.

BesoinMTKB000146AA Planche de commande à axe Z pour un dispositif de montage à 16 têtes NPM-D3?

S'il vous plaît envoyer:

• Le numéro de la pièce.
• Le modèle de la machine.
• Configuration de la tête.
• Quantité requise.
• Des photos existantes du conseil.
• Le pays de destination.
• Une condition requise.

Nous pouvons vous aidervérification du modèle, vérification de la compatibilité, devis, confirmation des stocks, exigences en matière d'emballage et modalités de transport international.

Envoyez votre demande de pièces détachées SMT pour un devis rapide et une correspondance précise des produits.
