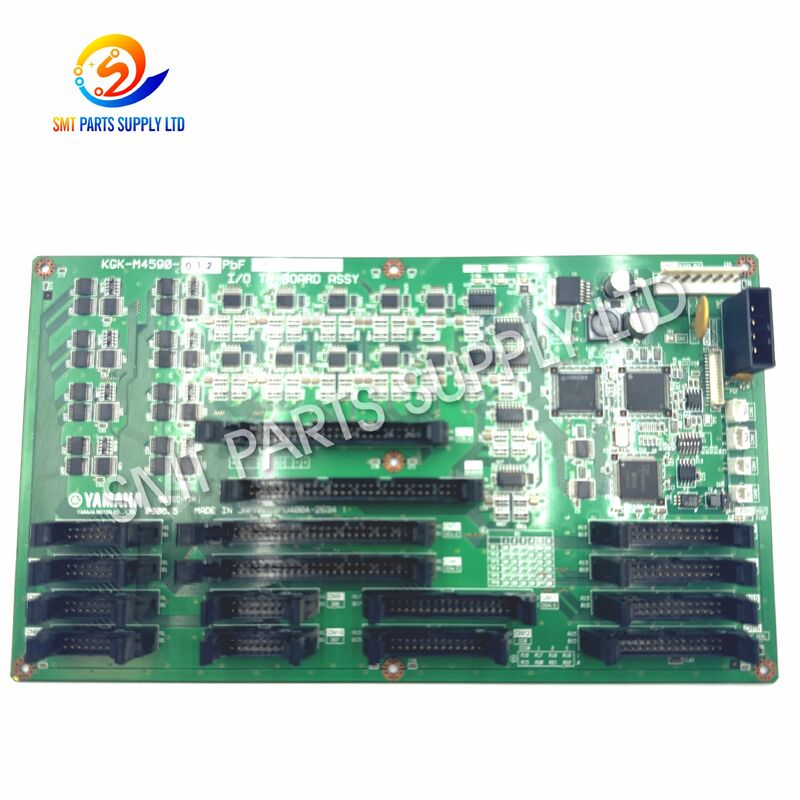

Carte de contrôle E/S Yamaha KGK-M4590-012 1072125 pour machines SMT YS12F YG12F

La Yamaha KGK-M4590-012, également identifiée par le numéro de référence 1072125, est une carte de commande E/S TF destinée aux équipements de placement en surface compatibles Yamaha YS12F et YG12F. La carte est associée au système de contrôle d'alimentation des plateaux de la machine et fournit une interface électrique entre le système de contrôle central, les capteurs, les commutateurs, les relais, les électrovannes, les moteurs et autres dispositifs de fonctionnement liés aux plateaux.

Dans un environnement de production SMT automatisé, le système d'alimentation des plateaux doit détecter avec précision les positions des plateaux, confirmer le mouvement mécanique, recevoir les commandes de fonctionnement et renvoyer les signaux d'état au contrôleur de la machine. La carte KGK-M4590-012 aide à coordonner ces signaux d'entrée et de sortie afin que l'unité de plateau puisse fonctionner conformément au programme de la machine et à la séquence de sécurité.

Le Yamaha YS12F a été développé comme un monteur flexible et compact capable de prendre en charge différents formats d'alimentation en composants, y compris l'alimentation automatique en plateaux à plusieurs niveaux. Les informations produit officielles de Yamaha décrivent le YS12F comme prenant en charge un dispositif d'alimentation en plateaux à changement automatique de palettes à 15 niveaux, ce qui rend les composants de commande liés aux plateaux importants pour maintenir la flexibilité de la machine.

Cette carte de commande convient aux projets de maintenance, de dépannage, de remise à neuf et de remplacement impliquant des machines YS12F ou YG12F compatibles. Étant donné que les versions de la carte de commande peuvent varier en fonction de l'année de production, de la configuration du plateau, de la version du logiciel, de la disposition des connecteurs et des spécifications de la machine, les acheteurs doivent vérifier le numéro de pièce complet et la disposition physique de la carte avant de commander.

Un tableau de commande SMT fonctionne en continu pendant que la machine de placement est en marche. Il reçoit des signaux d'entrée basse tension, traite les instructions de contrôle et commute les dispositifs de sortie en fonction de la séquence de la machine. Au fil du temps, les contraintes électriques, la contamination, les vibrations, le vieillissement des composants, l'instabilité de l'alimentation, une maintenance incorrecte ou la défaillance d'un périphérique externe peuvent affecter les performances de la carte.

Une carte TF d'E/S endommagée ou instable peut provoquer un fonctionnement intermittent du plateau, une reconnaissance incorrecte du capteur, une sortie d'actionneur défaillante ou des alarmes liées à la communication. Cependant, des symptômes similaires peuvent également résulter de câbles endommagés, de capteurs défectueux, d'électrovannes défectueuses, d'une mauvaise mise à la terre, d'une obstruction mécanique ou de paramètres de machine incorrects. Un dépannage approprié est donc nécessaire avant de remplacer la carte.

Les symptômes suivants peuvent indiquer un problème dans le circuit de commande du bac d'alimentation :

Une planche ne doit pas être remplacée uniquement parce qu’un mouvement du plateau échoue. Un processus de diagnostic complet peut éviter un remplacement inutile et réduire les temps d’arrêt de production.

La carte de contrôle TF d'E/S KGK-M4590-012 1072125 offre une option de remplacement pratique lorsque la carte d'origine a été confirmée défectueuse ou ne peut pas maintenir un fonctionnement stable de contrôle du plateau. L'installation d'une carte correctement adaptée peut restaurer l'interface électrique requise pour la surveillance des capteurs du plateau, la transmission des commandes, le retour d'état et le contrôle des périphériques de sortie.

Une carte de commande de remplacement correctement sélectionnée peut aider les clients :

• Rétablir le circuit de commande d'alimentation du plateau.
• Réduisez les interruptions de production inattendues.
• Récupérez la coordination des signaux des capteurs et des actionneurs.
• Soutenir la maintenance préventive et la remise à neuf des équipements.
• Évitez de remplacer un ensemble d'alimentation de plateau entier.
• Prolongez la durée de vie des équipements de placement SMT existants.
• Maintenir un inventaire de pièces de rechange pour les lignes de production critiques.
• Réduisez le temps de dépannage en cas de panne vérifiée de la carte.
• Améliorez la réponse de maintenance pour les anciennes plates-formes de machines.
• Prend en charge la réparation d'urgence lorsque la carte d'origine n'est pas disponible.

Avant l'installation, l'ingénieur doit confirmer que :

1. La machine a été complètement éteinte.
2. L'énergie électrique résiduelle a été déchargée.
3. Une protection ESD appropriée est utilisée.
4. Tous les connecteurs sont identifiés avant retrait.
5. Le numéro de pièce d'origine de la carte correspond au remplacement.
6. La révision de la carte et les positions des connecteurs sont compatibles.
7. Les capteurs et actionneurs externes ne sont pas court-circuités.
8. Aucune obstruction mécanique n’existe dans le mécanisme du plateau.
9. Les paramètres de la machine sont sauvegardés le cas échéant.
10. L'installation est effectuée par un personnel de maintenance qualifié.

Remplacer une carte de commande sans corriger une charge externe en court-circuit peut endommager la carte de remplacement. Le circuit connecté doit donc être inspecté avant que le courant ne soit rétabli.

Les valeurs électriques exactes doivent être confirmées à partir de la documentation originale de la machine et de l'étiquette de la carte. La carte doit être traitée comme un ensemble électronique industriel spécifique à une machine plutôt que comme un contrôleur programmable universel.

Aucune tension électrique, courant, nombre de canaux ou affectation de connecteur ne doit être supposé sans vérifier la documentation d'entretien de la machine applicable.

La carte KGK-M4590-012 1072125 est destinée aux équipements de placement Yamaha SMT compatibles, notamment :

La version officielle YS12F de Yamaha décrit la machine comme une machine de montage en surface flexible et compacte conçue pour gérer plusieurs formats d'alimentation en composants. Il identifie également un dispositif d'alimentation automatique en plateaux à 15 niveaux dans le cadre de la capacité flexible de manipulation des composants de la machine.

Cette carte peut être utilisée dans les installations de production SMT fabriquant :

• Produits électroniques grand public.
• Assemblages électroniques automobiles.
• Équipement de contrôle industriel.
• Appareils de communication.
• Produits de contrôle LED.
• Ensembles d'alimentation.
• Équipement électronique médical.
• Dispositifs de sécurité et de surveillance.
• Produits pour la maison intelligente.
• Produits périphériques informatiques.
• Modules électroniques.
• Assemblages de circuits imprimés en petits lots et modèles mixtes.
• Services de fabrication de produits électroniques hautement diversifiés.
• Production de prototypes et d'ingénierie.
• Modules de commande électroniques de remplacement.

Lorsqu'une machine de production s'arrête en raison d'une panne confirmée de la carte de contrôle du plateau, une carte KGK-M4590-012 compatible peut être installée pour réduire les temps d'arrêt et restaurer la production.

Les usines exploitant plusieurs machines YS12F ou YG12F peuvent conserver une carte testée en stock. Cela permet aux équipes de maintenance de réagir rapidement sans attendre un approvisionnement international.

Une machine usagée peut contenir des cartes électroniques vieillies, contaminées, réparées ou instables. Le remplacement de la carte TF d'E/S concernée peut faire partie d'un programme complet de remise à neuf de l'équipement.

Les ingénieurs de maintenance peuvent utiliser une carte fonctionnelle connue pour des tests de comparaison. Cela peut aider à distinguer une défaillance de la carte d'un capteur, d'un câblage, d'un moteur, d'une vanne ou d'un problème mécanique.

Lors du déplacement de la machine, les connecteurs, les cartes ou les câbles peuvent être endommagés par une mauvaise manipulation. Une carte de remplacement adaptée peut prendre en charge la remise en service après l'installation dans la nouvelle usine.

Les équipements de placement plus anciens peuvent rester productifs pendant de nombreuses années lorsque des pièces électriques et mécaniques critiques sont disponibles. La maintenance de cartes électroniques de rechange peut contribuer à prolonger la durée de vie de la machine.

Le KGK-M4590-012 fonctionne comme une interface d'entrée/sortie au sein du système de contrôle des plateaux de la machine SMT. Il ne place pas indépendamment les composants ni ne déplace physiquement les plateaux. Au lieu de cela, il facilite le transfert des commandes et des informations d'état entre le contrôleur de la machine et les appareils de terrain associés au plateau.

Les canaux d'entrée reçoivent généralement des signaux électriques provenant d'appareils de terrain tels que :

• Capteurs de présence de plateaux.
• Capteurs de position.
• Fins de course.
• Verrouillage de porte ou de couvercle.
• Capteurs de position du cylindre.
• Signaux moteur prêt.
• Contacts de sécurité.
• Capteurs mécaniques de position de départ.
• Capteurs de confirmation au niveau du plateau.
• Modules de contrôle externes.

Lorsqu'un capteur change d'état, l'entrée correspondante de la carte communique le changement au système de contrôle de la machine.

Les canaux de sortie peuvent contrôler ou commander :

• Électrovannes pneumatiques.
• Relais électromagnétiques.
• Lampes témoins.
• Circuits de commande de moteur.
• Mécanismes de verrouillage.
• Dispositifs de levage de plateaux.
• Dispositifs de transfert de plateaux.
• Indicateurs d'alarme.
• Modules de contrôle auxiliaires.
• Autres actionneurs spécifiques à la machine.

Le signal de sortie doit être considéré comme une commande de contrôle. Le mouvement réel dépend de l'appareil connecté, du circuit d'alimentation, de l'alimentation pneumatique, de l'état du câble et de l'état mécanique.

Les systèmes de plateaux utilisent des verrouillages pour empêcher tout mouvement incorrect. Par exemple, une commande de levage de plateau ne peut être autorisée qu'après la fermeture d'une porte, un mouvement précédent terminé et le mécanisme dans une position sûre.

La carte prend en charge ce processus en recevant les signaux de condition requis et en transmettant les commandes de sortie selon la séquence du contrôleur. Lorsque le retour attendu manque, la machine peut s'arrêter et afficher une alarme pour protéger l'équipement et les composants.

Le conseil fait partie d'un réseau de contrôle plus vaste. Sa performance dépend :

Une panne dans un système associé peut produire des symptômes similaires à une panne de carte. Une inspection complète du système est recommandée.

Avant expédition, les cartes disponibles peuvent être vérifiées en fonction de l'état du produit et de sa capacité de test.

L'état exact doit être confirmé dans le devis. Les acheteurs ne doivent pas présumer que toutes les unités disponibles sont neuves.

Une sélection correcte est essentielle car les cartes d'apparence similaire peuvent avoir des circuits, des affectations de connecteurs, des révisions ou des applications machine différents.

Veuillez fournir les éléments suivants :

1. Marque de la machine.
2. Modèle de machine complet.
3. Numéro de série de la machine.
4. Numéro de pièce d'origine de la carte.
5. Tous les numéros de révision.
6. Photographie du panneau recto.
7. Photographie du verso du carton.
8. Photographie en gros plan de l'étiquette.
9. Photographie côté connecteur.
10. Code d'alarme actuel de la machine.
11. Description du défaut.
12. Configuration du système de plateaux.
13. État du produit requis.
14. Pays de livraison.
15. Quantité requise.

L'identifiant principal doit êtreKGK-M4590-012. Le numéro supplémentaire1072125doit également être comparé lorsqu'il apparaît sur les enregistrements originaux de la carte ou des pièces de la machine.

Ne sélectionnez pas la carte uniquement par modèle de machine. Une seule série de machines peut utiliser différentes versions de cartes en fonction de la date de fabrication, des spécifications régionales, de l'équipement de plateau en option ou d'une modification technique.

Des photographies claires sont particulièrement utiles pour vérifier :

• Quantité de connecteurs.
• Couleur du connecteur.
• Clé du connecteur.
• Disposition des relais.
• Emplacement du fusible.
• Position des LED.
• Disposition des composants.
• Forme de PCB.
• Trous de montage.
• Informations sur l'étiquette.
• Marquages ​​de révision.
• Traces de réparations antérieures.

Pour la sélection la plus fiable, la carte de remplacement doit correspondre visuellement à la carte d'origine et porter le même numéro de pièce principale.

Le client doit demander la confirmation de :

• Photographies réelles du produit.
• État du produit.
• Statut des tests.
• Conditions de garantie.
• Délai de livraison.
• Méthode d'emballage.
• Frais d'expédition.
• Conditions de retour.
• Résultat de la correspondance technique.
• Description de la facture commerciale.

Seuls des techniciens qualifiés doivent installer la carte. La machine doit être débranchée de l'alimentation électrique avant d'ouvrir l'armoire électrique ou la section de commande du plateau.

La préparation recommandée comprend :

• Éteignez normalement la machine.
• Coupez le sectionneur électrique principal.
• Attendez que l’énergie stockée se décharge.
• Suivez les procédures de verrouillage d'usine.
• Portez un bracelet ESD.
• Utilisez une surface de travail sécurisée ESD.
• Photographiez toutes les positions des câbles.
• Étiquetez les connecteurs avant de les retirer.
• Évitez de toucher les broches des composants.
• Gardez les vis et les supports organisés.

Après l'installation, vérifiez :

• Le démarrage de la machine est normal.
• Aucune nouvelle alarme n'apparaît.
• Le bac s'initialise correctement.
• Les capteurs changent d'état correctement.
• Les sorties s'activent correctement.
• Le mouvement du plateau est fluide.
• La détection de la position d'origine est stable.
• Les verrouillages fonctionnent correctement.
• La séquence d’approvisionnement des composants est normale.
• La température de la carte n'est pas anormale.
• Les connecteurs restent fermement installés.
• Le fonctionnement en cycle répété est stable.

Les tableaux de commande industriels nécessitent des conditions de fonctionnement propres et stables.

Pour un stockage à long terme :

• Conservez la carte dans un sac de protection ESD.
• Utilisez un emballage résistant aux chocs.
• Conserver dans un endroit propre et sec.
• Évitez la lumière directe du soleil.
• Évitez une humidité élevée.
• Évitez les gaz corrosifs.
• Empêchez les objets lourds d'appuyer sur le PCB.
• N'empilez pas de planches non protégées.
• Étiquetez la carte avec son numéro de pièce et son statut de test.
• Inspectez périodiquement les planches stockées.

Les cartes de commande électroniques sont vulnérables à l'électricité statique, aux chocs, à l'humidité et aux dommages causés aux connecteurs. Un emballage d’exportation approprié est donc important.

• DHL.
• FedEx.
• UPS.
• Expédition aérienne internationale.
• Transitaire désigné par le client.
• Expédition consolidée avec d'autres pièces SMT.
• Livraison express pour les besoins de production urgents.

Le délai de livraison dépend de l'état du produit, des exigences de test, de la quantité, de la destination et du service d'expédition.

Pour recevoir un devis précis, veuillez envoyer :

Fournir des informations complètes permet une vérification plus rapide de la compatibilité et réduit les délais de devis.

Pas nécessairement. La compatibilité dépend du numéro de carte d'origine, de la révision du PCB, de la disposition des connecteurs, du numéro de série de la machine, de la configuration de l'alimentation du plateau et des spécifications du logiciel. Veuillez fournir des photographies claires de la planche originale et de son étiquette avant de commander. Faire correspondre uniquement le modèle de machine ne suffit pas pour une confirmation finale.

La carte est utilisée comme interface d'entrée et de sortie associée à la section de commande d'alimentation des plateaux de la machine. Il reçoit des signaux des capteurs et des commutateurs, envoie des commandes aux relais ou aux actionneurs et prend en charge la coordination de l'état entre l'unité du plateau et le contrôleur central de la machine.

Cela peut résoudre le problème lorsque les tests confirment que la carte d'origine est défectueuse. Cependant, les alarmes de mouvement du plateau peuvent également être provoquées par des capteurs endommagés, des connecteurs desserrés, des électrovannes défectueuses, une défaillance de câble, une alimentation instable, une obstruction mécanique ou des réglages incorrects de la machine. Un diagnostic complet est recommandé avant le remplacement.

L'état disponible dépend du stock actuel. Les options d'approvisionnement peuvent inclure des unités neuves, d'occasion d'origine, testées, réparées, remises à neuf ou échangées. Le devis doit indiquer clairement l'état, l'état du test, les conditions de garantie, les photographies, le délai de livraison et les exigences de retour.

Veuillez fournir le modèle de la machine, le numéro de série, le numéro de pièce de la carte d'origine, les marquages ​​de révision, la configuration du système de plateau, le code d'alarme de la machine et des photographies claires des deux côtés de la carte d'origine. Les photographies des connecteurs et des étiquettes sont particulièrement importantes pour une correspondance précise.

À la recherche d'unYamaha KGK-M4590-012 1072125 Carte de commande E/S TFpour votre machine SMT YS12F ou YG12F ?

Envoyez-nous vos photographies originales de la carte, le modèle de la machine, le numéro de série, les informations d'alarme, la quantité requise et le pays de destination. Notre équipe vérifiera le numéro de pièce visible, la disposition des connecteurs, la révision de la carte et les détails de l'application avant de préparer un devis.

Nous soutenons les usines SMT, les entreprises de maintenance d'équipements, les prestataires de services de fabrication électronique, les revendeurs de machines et les spécialistes de la remise à neuf dans le monde entier.

Contactez-nous pour :

• Confirmation de compatibilité.
• Photographies réelles du produit.
• Disponibilité des stocks.
• Options d'état d'occasion neuves ou testées.
• Assistance technique à l'appariement.
• Assistance de remplacement d’urgence.
• Expédition combinée avec d'autres pièces de rechange SMT.
• Livraison express internationale.
• Devis d'achats groupés.
• Coopération à long terme en matière de pièces de rechange.

Veuillez envoyer votre demande avec le numéro de pièce KGK-M4590-012 et le numéro de référence 1072125 pour une réponse plus rapide.
