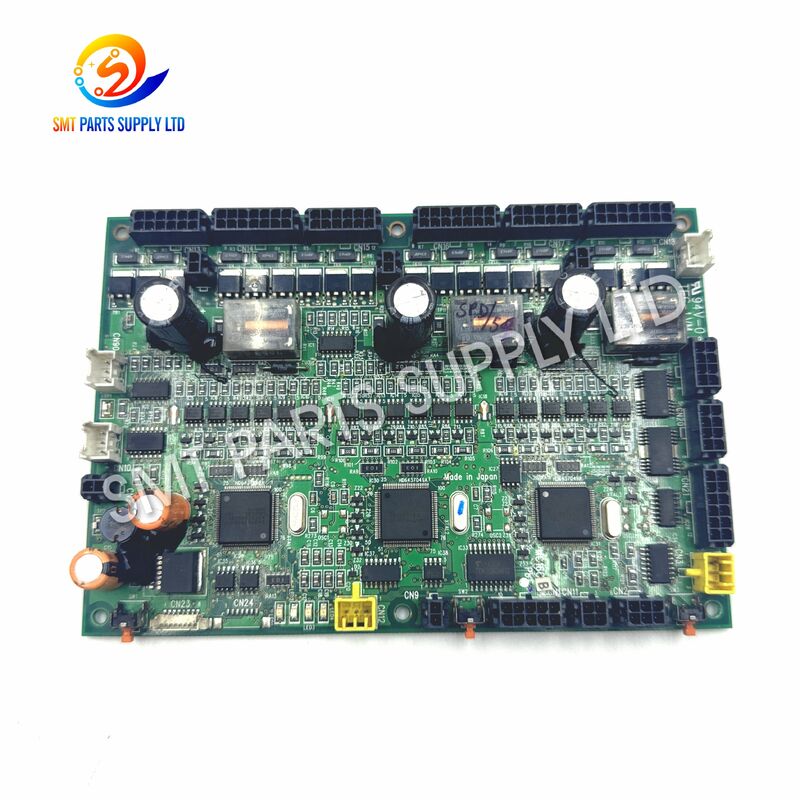

Panasonic KXFE00GXA00 MC16CB-4 SMT Head Control Board pour les assemblages de PCB industriels remplis de CM402 et CM602

Carte de commande principale CM402 CM602 N610090171AA T1910008 de Panasonic KXFE00GXA00 MC16CB-4 SMT

La carte de commande de tête SMT KXFE00GXA00 N610090171AA MC16CB-4 est un module électronique spécialisé utilisé dans les équipements de placement en surface compatibles CM402 et CM602. Il est installé dans l'architecture de contrôle de la machine pour prendre en charge la communication, le traitement du signal, la coordination opérationnelle et le retour d'état lié à l'ensemble de tête de placement.

Cette carte peut également porter le T1910008 comme identification supplémentaire ou marquage de production. Étant donné que les machines SMT peuvent avoir différentes configurations de tête, révisions électriques, dispositions de connecteurs, versions de logiciel et spécifications de l'année de production, les acheteurs doivent vérifier toutes les étiquettes visibles et les détails de la carte avant de passer une commande.

Le produit convient aux usines SMT, aux entreprises de maintenance d'équipements, aux fabricants d'électronique sous contrat, aux reconstructeurs de machines et aux distributeurs de pièces de rechange qui ont besoin d'un PCB de tête CM402 de remplacement ou d'une carte de commande de tête CM602. Des options de fourniture neuves, d'occasion testées ou remises à neuf par des professionnels peuvent être disponibles en fonction du stock et du devis.

Pour une correspondance précise, il est conseillé aux clients de fournir le numéro de pièce complet, le modèle de machine, le type de tête, les photographies de la carte, la disposition des connecteurs et les informations sur les défauts existants. Ce processus de vérification permet de réduire les commandes incorrectes, les retards d'installation et les temps d'arrêt de production évitables.

Un tableau de commande de tête peut nécessiter une inspection ou un remplacement lorsque la machine de placement développe des défauts intermittents ou permanents liés à la tête. Cependant, une alarme machine ne signifie pas toujours que le PCB est le seul composant endommagé. Le circuit complet de commande de la tête doit être vérifié avant le remplacement.

Une carte défectueuse ou instable peut être associée à une ou plusieurs des conditions de fonctionnement suivantes :

• La tête de placement ne s'initialise pas normalement.
• La machine affiche une alarme de communication de la tête.
• Une fonction principale répond par intermittence.
• Les capteurs liés à la tête ne peuvent pas être lus correctement.
• La machine s'arrête pendant le ramassage ou le placement des composants.
• Le mouvement de la tête devient indisponible après le démarrage.
• La même alarme revient après la vérification des câbles et des capteurs.
• La machine fonctionne normalement lorsqu'une carte en bon état est installée.
• La production devient instable après le réchauffement de la machine.
• Le module principal ne peut pas terminer sa séquence d'initialisation standard.

Ces symptômes doivent être utilisés uniquement comme références de maintenance. Les servomoteurs, moteurs, capteurs, vannes, encodeurs, câbles, connecteurs, modules de puissance, ensembles mécaniques et paramètres de la machine doivent également être inspectés.

Le remplacement de la carte suspecte par une carte de commande de tête KXFE00GXA00 N610090171AA MC16CB-4 correctement adaptée et correctement testée peut aider à restaurer le circuit de commande affecté après que d'autres causes possibles ont été vérifiées.

• Récupération de la communication de contrôle de la tête.
• Restauration de l'initialisation normale de la machine.
• Réduction des arrêts de production répétés liés aux têtes.
• Amélioration de la stabilité de fonctionnement de la tête.
• Maintenance plus rapide par rapport à une réparation incontrôlée au niveau des composants.
• Réduction des temps d'arrêt prolongés de la ligne SMT.
• Amélioration de la disponibilité des pièces de rechange pour les équipements de production plus anciens.
• Planification de la maintenance plus prévisible.

La carte ne doit pas être présentée comme une solution garantie pour chaque alarme de tête. Un diagnostic correct des défauts et la correspondance des numéros de pièces restent essentiels.

Les valeurs électriques, les dimensions du PCB, les versions du micrologiciel, les définitions des connecteurs et les paramètres de la machine peuvent varier selon la révision de la carte et la configuration de l'équipement. Ces détails ne doivent pas être déduits du seul modèle de machine.

Avant de commander, comparez la carte de remplacement avec la carte existante en utilisant :

• Numéro de pièce complet.
• Modèle de planche.
• Révision imprimée.
• Code-barres ou étiquette de série.
• Quantité de connecteurs.
• Emplacement du connecteur.
• Disposition des composants.
• Position du trou de montage.
• Modèle de machine.
• Configuration de la tête de placement.
• Année de production de l'équipement.
• Version existante du logiciel et des paramètres.

La carte KXFE00GXA00 N610090171AA MC16CB-4 est destinée à être utilisée dans un équipement de placement CMS compatible où un PCB de commande de tête correspondant est requis.

• Usines de fabrication de produits électroniques SMT.
• Fournisseurs de services de fabrication électronique.
• Entreprises d’assemblage de PCB.
• Fabricants d'électronique automobile.
• Fabricants d’électronique grand public.
• Producteurs d’équipements de contrôle industriel.
• Usines d’assemblage d’éclairage LED.
• Fabricants d'équipements de communication.
• Entreprises de production d’électronique médicale.
• Entreprises de réparation de machines SMT.
• Revendeurs d'équipements SMT d'occasion.
• Distributeurs de pièces détachées industrielles.
• Entrepreneurs de maintenance à l’étranger.
• Départements d'ingénierie d'usine.

Les usines exploitant plusieurs machines de placement CM402 ou CM602 peuvent conserver une carte confirmée dans leur inventaire de maintenance. Une carte de rechange préparée peut contribuer à réduire les temps d'arrêt lorsqu'une machine de production développe un défaut de carte vérifié.

Pour la gestion des stocks, enregistrez :

Le tableau de commande de la tête fait partie du système de commande électronique de la machine. Il prend en charge le transfert et le traitement des commandes, des signaux d'état, des informations des capteurs et des retours de fonctionnement associés à la tête de placement.

Lors d'une production SMT normale, la machine doit coordonner de nombreuses opérations dans un cycle court. L'ensemble de tête doit recevoir la commande correcte, confirmer son état de fonctionnement, interagir avec les capteurs associés et fournir un retour d'information au système de contrôle central.

Un tableau de commande de tête stable permet de maintenir :

• Communication fiable entre les modules de contrôle.
• Traitement correct des signaux liés à la tête.
• Initialisation cohérente après le démarrage de la machine.
• Réponse coordonnée lors du ramassage et du placement.
• Détection rapide des conditions de fonctionnement anormales.
• Production stable sur des cycles de placement répétés.

Étant donné que la carte ne constitue qu'une partie de la chaîne de commande, ses performances dépendent également d'une puissance stable, de paramètres de machine corrects, d'un câblage intact, de connecteurs propres, de capteurs fonctionnels, d'une mise à la terre appropriée et de composants de tête mécaniquement solides.

La sélection d'un remplacement uniquement par nom de machine peut entraîner une incompatibilité. La méthode la plus sûre consiste à comparer tous les identifiants et détails visuels disponibles.

Pour un devis plus rapide et plus précis, veuillez fournir :

1. Une photographie claire de la face avant complète du tableau.
2. Une photographie claire de la face arrière complète.
3. Photographies en gros plan de chaque étiquette et code imprimé.
4. Le modèle de la machine et le numéro de série.
5. La configuration de la tête de placement installée.
6. Le message d'alarme de la machine ou le code d'erreur.
7. Une photographie de tous les connecteurs.
8. La quantité requise.
9. La condition de carte préférée.
10. Le pays de livraison et le code postal.

La condition citée doit être confirmée par écrit. Les photographies du produit doivent également être vérifiées pour déterminer si elles montrent l’unité réelle ou un échantillon de référence.

L'installation doit être effectuée par un personnel de maintenance SMT qualifié. La carte contient des composants électroniques sensibles à l'électricité statique et peut être endommagée par une mauvaise manipulation.

• Sauvegardez les paramètres de la machine lorsque cela est possible.
• Enregistrez les informations d’alarme actuelles.
• Confirmez que la carte de remplacement correspond à la carte retirée.
• Coupez l'alimentation de la machine conformément à la procédure de maintenance.
• Attendez que l’énergie électrique stockée se décharge.
• Portez un bracelet ESD mis à la terre.
• Utilisez une surface de travail antistatique.
• Étiquetez chaque câble avant de le retirer.
• Photographiez chaque position de connecteur.
• Inspectez les câbles et les connecteurs pour déceler tout dommage.
• Vérifiez la machine pour déceler toute contamination par de l'huile, de la poussière ou de l'humidité.
• Ne placez pas le PCB directement sur des surfaces métalliques.

• Tenez la planche par ses bords.
• Ne touchez pas les broches du circuit intégré ou les contacts du connecteur.
• Ne forcez pas sur un connecteur pour le mettre en place.
• Vérifiez l’orientation du câble avant l’insertion.
• Vérifiez qu'aucune broche du connecteur n'est pliée.
• Installez correctement toutes les vis et supports.
• Évitez un serrage excessif.
• Éloignez les câbles des mécanismes en mouvement.
• Vérifiez que la carte ne peut pas entrer en contact avec le châssis de la machine.
• Revérifiez chaque connexion avant de mettre sous tension.

• Allumez la machine sous supervision de maintenance.
• Observez la séquence d'initialisation.
• Vérifiez si l'alarme d'origine a disparu.
• Restaurez les paramètres machine nécessaires.
• Effectuez toute procédure d’étalonnage requise.
• Testez la tête à vitesse réduite.
• Exécutez un test contrôlé de ramassage et de placement.
• Surveillez toute chaleur, odeur, son ou alarmes répétées inhabituelles.
• Confirmez la qualité du placement des composants avant la production en série.
• Enregistrez la date de remplacement et les informations sur la carte.

En fonction des conditions de livraison et du contrat de commande, les procédures de contrôle suivantes peuvent être effectuées :

La portée exacte des tests doit être indiquée dans le devis, car les cartes neuves, utilisées, remises à neuf et réparées peuvent avoir des procédures d'inspection différentes.

Les tableaux de commande électroniques nécessitent une protection appropriée contre l’électricité statique, les vibrations, les chocs, la poussière et l’humidité pendant le transport.

1. Le PCB est vérifié visuellement avant l'emballage.
2. Les connecteurs et les zones exposées sont protégés.
3. La planche est placée dans un sac antistatique.
4. Un matériau de rembourrage approprié est ajouté autour de l’unité.
5. Le produit est sécurisé dans une boîte intérieure solide.
6. La boîte intérieure est placée dans un carton d'exportation.
7. L'espace vide est rempli pour empêcher tout mouvement.
8. Le colis est scellé et étiqueté pour l'expédition.

Le délai de livraison réel dépend de la disponibilité du produit, des exigences d'inspection, de la destination, du dédouanement et du service d'expédition sélectionné.

KXFE00GXA00 et N610090171AA sont couramment utilisés ensemble pour identifier cette carte de commande principale. Cependant, les acheteurs doivent également comparer le MC16CB-4, la révision de la carte imprimée, la disposition des connecteurs et la disposition des composants physiques avant de confirmer l'interchangeabilité.

La carte est associée aux applications de commande de tête compatibles CM402 et CM602, mais toutes les configurations de machine ne sont pas nécessairement identiques. Le numéro de série de la machine, le type de tête, la révision de la carte, la configuration du logiciel et la disposition des connecteurs doivent être vérifiés avant l'installation.

T1910008 peut apparaître comme un marquage supplémentaire d'identification, de production, d'inspection ou lié à la carte. Il ne doit pas être utilisé comme seule référence de commande. Veuillez fournir une photo claire afin qu'elle puisse être comparée à l'unité de remplacement.

Les alarmes de tête peuvent également être provoquées par des câbles, des connecteurs, des capteurs, des moteurs, des vannes, des modules de puissance, des ensembles mécaniques endommagés, des problèmes de mise à la terre ou des paramètres de machine incorrects. La carte ne doit être remplacée qu'après un dépannage approprié.

Des options de service neuf, testé, d'occasion, remis à neuf ou de réparation peuvent être proposées en fonction du stock actuel. L'état exact, la méthode de test, les photographies, le délai de livraison, les conditions de garantie et le prix doivent être confirmés dans le devis officiel.

• Fourniture ciblée de cartes de machines CMS et de pièces de rechange.
• Prise en charge des plates-formes de machines de placement abandonnées et matures.
• Comparaison des numéros de pièce et des photographies avant expédition.
• Fourniture flexible d'unités neuves, testées et remises à neuf.
• Achat de petites quantités pour un entretien urgent.
• Emballage de protection pour l'exportation internationale.
• Assistance mondiale en matière d'expédition express et de fret.
• Expédition combinée avec alimentateurs, moteurs, capteurs, câbles, vannes, courroies et buses.
• Communication technique pour la mise en correspondance des modèles de machines et des révisions de cartes.
• Assistance aux usines, distributeurs, sociétés de services et revendeurs d’équipements.

SMT PARTS SUPPLY LTD

Pour un devis précis pour la carte de commande de tête SMT KXFE00GXA00 N610090171AA T1910008 MC16CB-4, veuillez envoyer les informations suivantes :

• Quantité requise.
• Modèle de machine : CM402 ou CM602.
• Numéro de série de la machine.
• Type à tête de placement.
• Photographies des planches avant et arrière.
• Étiquettes de référence complètes.
• Photographies de disposition des connecteurs.
• Informations sur les alarmes existantes.
• État du produit requis.
• Pays de livraison et code postal.

Notre équipe comparera les informations soumises avec le tableau disponible avant de préparer le devis.
