Panasonic KXFE00GXA00 MC16CB-4 SMT Tableau de contrôle de la tête pour les machines de placement CM402 CM602

Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 Carte de commande principale CM402 CM602

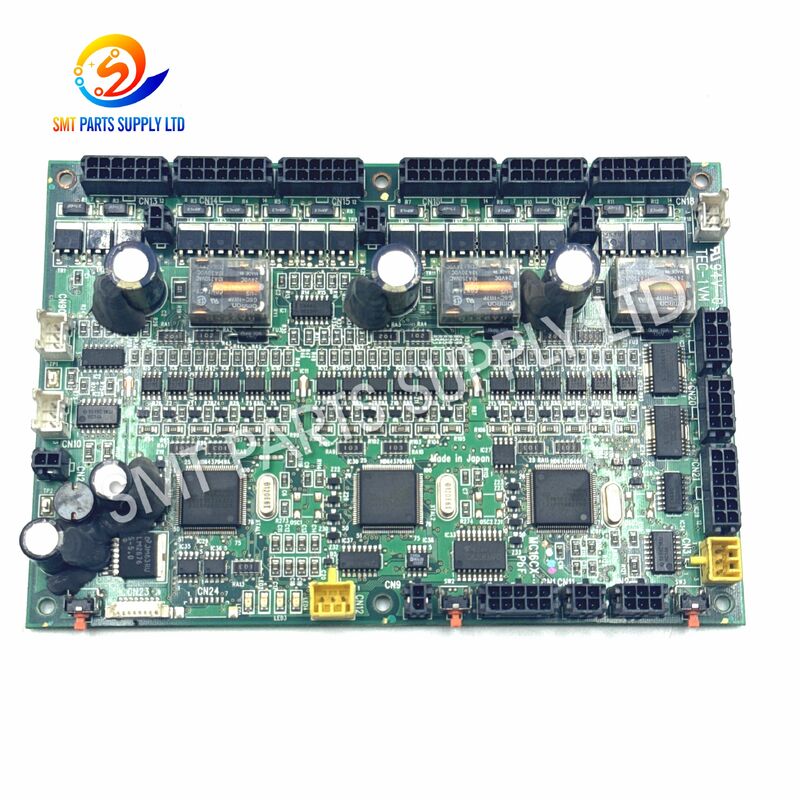

La carte de commande de tête SMT Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 est une carte de circuit imprimé industrielle utilisée dans les assemblages de commande de tête de placement compatibles. Il prend en charge la transmission, le traitement et la coordination des signaux électroniques entre le contrôleur de la machine et les composants liés à la tête pendant la production SMT.

Cette carte est généralement sélectionnée pour le remplacement lors de la maintenance, la récupération des lignes de production, la remise à neuf des machines et l'inventaire des pièces de rechange critiques. Les références d'identification importantes incluent KXFE00GXA00, N610090171AA, T0710095, MC16CB et MC16CB-4.

Étant donné que les machines CM402 et CM602 peuvent utiliser des configurations de tête, des révisions de PCB, des dispositions de connecteurs et des systèmes de contrôle différents, la compatibilité ne doit pas être déterminée uniquement par le modèle de machine. Les acheteurs doivent comparer le numéro de pièce complet, le marquage du PCB, les positions des connecteurs, les trous de montage, la disposition des composants, les photographies de la carte existante et la configuration de la machine avant de confirmer une commande.

SMT PARTS SUPPLY LTD fournit des cartes de commande de machines CMS et des pièces de maintenance associées pour les fabricants de produits électroniques, les entreprises de réparation, les reconstructeurs d'équipements et les distributeurs internationaux.

La tête de placement est l'une des sections opérationnelles les plus importantes d'une machine SMT. Pendant la production, la tête doit recevoir des commandes, surveiller les signaux de retour, coordonner les appareils électriques associés et communiquer en permanence avec le système de contrôle de la machine.

Lorsque le tableau de commande de la tête devient instable, endommagé, contaminé ou électriquement dégradé, la machine peut subir des alarmes intermittentes, des échecs d'initialisation, une réponse anormale de la tête ou des interruptions de production répétées.

Un défaut du tableau de commande peut être provoqué par des facteurs électriques, environnementaux, mécaniques ou liés à la maintenance.

Les symptômes suivants peuvent indiquer un problème de commande de la tête, mais ils ne prouvent pas que la carte MC16CB-4 est défectueuse. Des symptômes similaires peuvent également être provoqués par des moteurs, des câbles, des capteurs, des encodeurs, des pilotes, des alimentations électriques, des vannes ou des ensembles mécaniques.

Lorsque le dépannage confirme que la carte de commande installée est défectueuse, son remplacement par une carte KXFE00GXA00 N610090171AA MC16CB-4 correctement identifiée peut aider à restaurer une communication stable entre la section de tête et le fonctionnement de la machine.

La carte de remplacement doit être sélectionnée en fonction d'une identification technique complète plutôt que d'une seule apparence.

• Aide à récupérer les machines affectées par une défaillance vérifiée du tableau de commande.
• Réduit les temps d’arrêt de production causés par des alarmes électroniques répétées.
• Prend en charge une communication stable au sein du système de tête de placement compatible.
• Fournit un remplacement pratique pour la réparation et la remise à neuf des machines.
• Aide les équipes de maintenance à préparer l’inventaire des pièces de rechange critiques.
• Réduit le risque de remplacement inutile des moteurs ou des capteurs.
• Prend en charge la gestion standardisée des numéros de pièces pour plusieurs lignes de production.
• Améliore l'efficacité de la maintenance lorsque la carte installée ne peut pas être réparée de manière fiable.

Les informations sur le modèle de machine ne suffisent pas à elles seules pour la confirmation finale de la compatibilité. Les machines CM402 et CM602 peuvent utiliser différentes têtes de placement, câblage interne, révisions de circuits imprimés, dispositions de connecteurs, configurations logicielles et systèmes de contrôle électrique.

L'acheteur doit confirmer les détails suivants avant de commander :

• Modèle de machine complet.
• Numéro de série de la machine.
• Type à tête de placement.
• Marquage KXFE00GXA00.
• Marquage N610090171AA.
• T0710095 Numéro de carte PCB.
• Identification MC16CB ou MC16CB-4.
• Photographies des planches avant et arrière.
• Quantité et position du connecteur.
• Disposition des trous de montage.
• Informations d'alarme machine existantes.

Les références ci-dessous sont utilisées pour l'identification du produit. Des marquages ​​similaires ne doivent pas être considérés comme automatiquement interchangeables sans confirmation technique.

Deux cartes de contrôle SMT peuvent avoir des tailles, des points de montage ou des formes de connecteur similaires, mais contenir des circuits ou des fonctions de contrôle différents. Les différences possibles incluent :

• Affectations des broches du connecteur.
• Définitions des signaux d’entrée et de sortie.
• Interfaces de commande du moteur de tête.
• Circuits de communication des capteurs.
• Disposition des composants PCB.
• Révision du matériel.
• Configuration interne.
• Compatibilité des logiciels machines.
• Type à tête de placement.
• Exigences d'étalonnage.

L'utilisation d'une carte mal adaptée peut entraîner des alarmes de la machine, une panne de communication, un fonctionnement incorrect ou des dommages supplémentaires aux composants.

La carte de commande principale KXFE00GXA00 N610090171AA MC16CB-4 convient aux environnements professionnels de maintenance de machines CMS et de fabrication électronique.

• Fabrication de produits électroniques grand public.
• Assemblage d'électronique automobile.
• Production d'équipements de communication.
• Assemblage de circuits imprimés de contrôle industriel.
• Réalisation d'éclairage LED.
• Fabrication d'électronique médicale.
• Ensemble d'alimentation.
• Production électronique liée aux semi-conducteurs.
• Fabrication d'électronique sous contrat.
• Services d'assemblage de circuits imprimés.

• Usines CMS.
• Services de maintenance des équipements.
• Entreprises de réparation de machines.
• Reconstructeurs d'équipements CMS d'occasion.
• Fournisseurs de services de fabrication électronique.
• Distributeurs de pièces détachées industrielles.
• Centres de services SMT à l’étranger.
• Départements d'ingénierie de production.

La carte MC16CB-4 fait partie du chemin de contrôle électronique au sein d'un ensemble de tête de placement SMT compatible. Ses fonctions exactes dépendent de la version de la machine, de la configuration de la tête et des composants connectés.

Le contrôleur de la machine envoie des commandes de fonctionnement selon la séquence de production programmée. Ces commandes peuvent concerner l'initialisation, le mouvement de la tête, la prise en charge des composants, le placement des composants et la vérification de l'état.

La carte de commande de la tête traite ou distribue les signaux électroniques requis par l'ensemble de tête compatible. Il aide à coordonner la communication entre le contrôleur de la machine et les appareils liés à la tête.

Les capteurs, les moteurs et les dispositifs de détection de position fournissent un retour d'information sur le fonctionnement. Le tableau de commande aide à transférer ou à traiter ces informations afin que la machine puisse déterminer si chaque action a été effectuée correctement.

La carte prend en charge la synchronisation et la transmission des signaux de commande vers des circuits compatibles. Un timing précis est essentiel car le placement SMT implique un mouvement, une prise en charge, un positionnement et un placement de composants à grande vitesse.

L'état de fonctionnement est renvoyé au système de commande de la machine. Si la machine détecte un signal anormal, un retour manquant, un échec de communication ou une réponse instable, elle peut générer une alarme et arrêter la production.

Choisir le bon tableau de commande est essentiel pour une réparation sûre et réussie de la machine.

Vérifiez si la carte installée porte la marque KXFE00GXA00, N610090171AA ou les deux. N'ignorez pas les lettres, suffixes ou marques de révision.

Confirmez si la carte existante porte le marquage T0710095. L'identification des PCB permet de distinguer les cartes de commande physiquement similaires.

Vérifiez les marquages ​​MC16CB ou MC16CB-4. Un suffixe différent peut indiquer une révision ou une application différente.

Fournissez le modèle de machine complet plutôt que seulement la famille de machines. Incluez le numéro de série de la machine lorsqu’il est disponible.

Les plates-formes CM402 et CM602 peuvent utiliser différentes configurations de tête de placement. Le type de tête doit être confirmé avant d'acheter la planche.

Vérifiez chaque connecteur, prise, position du câble, trou de montage, support et emplacement des composants. Des photographies claires sont fortement recommandées.

Fournissez le code d'alarme, les symptômes de panne et les résultats de dépannage. Cela permet de déterminer si la carte est la cause probable.

Le produit peut être fourni dans des conditions différentes selon l'inventaire.

Les normes de test peuvent différer selon l’état du produit. Les acheteurs doivent confirmer si le devis comprend :

• Inspection visuelle.
• Inspection des connecteurs.
• Inspection des composants.
• Tests électriques.
• Tests fonctionnels liés aux machines.
• Informations sur l’historique des réparations.
• Testez des photographies ou des enregistrements.

Les conditions de garantie doivent être confirmées avant le paiement. La couverture de la garantie peut varier pour les tableaux de commande neufs, d'occasion et remis à neuf.

Avant l'expédition, les points d'inspection suivants peuvent être effectués en fonction de l'état du produit et de l'accord de commande.

L'installation doit être effectuée par un personnel qualifié de maintenance de la machine SMT.

• Enregistrez l'alarme actuelle de la machine.
• Sauvegardez les données de la machine si nécessaire.
• Arrêtez la machine correctement.
• Débranchez et isolez l'alimentation électrique.
• Attendez que l’énergie électrique stockée se décharge.
• Utilisez un bracelet ESD.
• Préparez une surface de travail antistatique.
• Photographiez les positions d'origine du connecteur.
• Étiquetez les câbles avant de les débrancher.
• Comparez la carte de remplacement avec la carte retirée.

• Tenez le PCB par ses bords.
• Évitez de toucher les contacts du connecteur.
• Ne forcez pas les câbles dans les prises.
• Confirmez l’orientation du connecteur.
• Vérifiez les broches pliées.
• Installez les vis de montage appropriées.
• Évitez de serrer excessivement les vis.
• Restaurez les composants de mise à la terre et de blindage.
• Assurez-vous que les câbles ne sont pas pincés ou étirés.

• Inspectez l’ensemble avant de mettre sous tension.
• Vérifiez qu'aucun outil ne reste à l'intérieur de la machine.
• Démarrez la machine dans des conditions contrôlées.
• Vérifiez l'état d'initialisation.
• Consultez l’historique des alarmes.
• Surveiller la température du connecteur et de la carte.
• Effectuez un test de machine à basse vitesse.
• Exécutez un exemple de programme de placement.
• Confirmez la stabilité du ramassage et du placement.
• Enregistrez la date de remplacement et le numéro de carte.

Les cartes de contrôle SMT sont sensibles à l'électricité statique, à l'humidité, aux vibrations et aux impacts physiques. Un emballage professionnel est utilisé pour protéger le produit pendant le transport international.

• Courrier express international.
• Fret aérien.
• Expédition consolidée de pièces de rechange SMT.
• Transitaire désigné par le client.
• Expédition combinée avec alimentateurs, buses, moteurs, capteurs, courroies, câbles et vannes.

Le délai de livraison dépend de l'état des stocks, des exigences de test, de la quantité commandée, de la destination et de la méthode d'expédition sélectionnée.

KXFE00GXA00 et N610090171AA sont couramment utilisés comme références d'identification associées pour cette carte de commande. La compatibilité finale doit encore être confirmée via T0710095, MC16CB-4, la disposition des connecteurs, le modèle de machine et la configuration de la tête de placement.

Les machines n° CM402 et CM602 peuvent contenir différents systèmes de tête, révisions de PCB, dispositions de câblage et configurations logicielles. Veuillez fournir des photographies complètes de la carte et des informations sur la machine avant de commander.

Il peut résoudre les alarmes provoquées par une carte de commande compatible défectueuse. Cependant, des alarmes similaires peuvent également résulter de câbles, moteurs, capteurs, pilotes, encodeurs, vannes, alimentations ou composants mécaniques endommagés.

Veuillez fournir la quantité requise, le modèle de la machine, le numéro de série de la machine, les numéros de carte existants, le marquage MC16CB-4, l'identification T0710095, les photographies de la carte, l'état préféré, le pays de livraison et la date de livraison requise.

Conservez le panneau scellé dans un emballage antistatique dans un environnement propre, sec et à température contrôlée. Évitez la lumière directe du soleil, l’humidité, les gaz corrosifs, les fortes pressions, les vibrations et tout contact avec des matériaux conducteurs.

SMT PARTS SUPPLY LTD

Veuillez envoyer les informations suivantes pour un devis et une vérification de compatibilité :

• Nom du produit.
• Numéro de pièce KXFE00GXA00.
• Numéro de référence N610090171AA.
• T0710095 Marquage PCB.
• Modèle MC16CB ou MC16CB-4.
• Modèle de machine et numéro de série.
• Type à tête de placement.
• Photographies des planches avant et arrière.
• Photographies du connecteur.
• Quantité requise.
• État du produit préféré.
• Alarme machine ou description du défaut.
• Pays de livraison.
• Calendrier de livraison requis.

Notre équipe commerciale examinera l'état du produit disponible, les informations de compatibilité, la norme d'inspection, la méthode d'emballage, le délai de livraison et les options d'expédition internationale.
