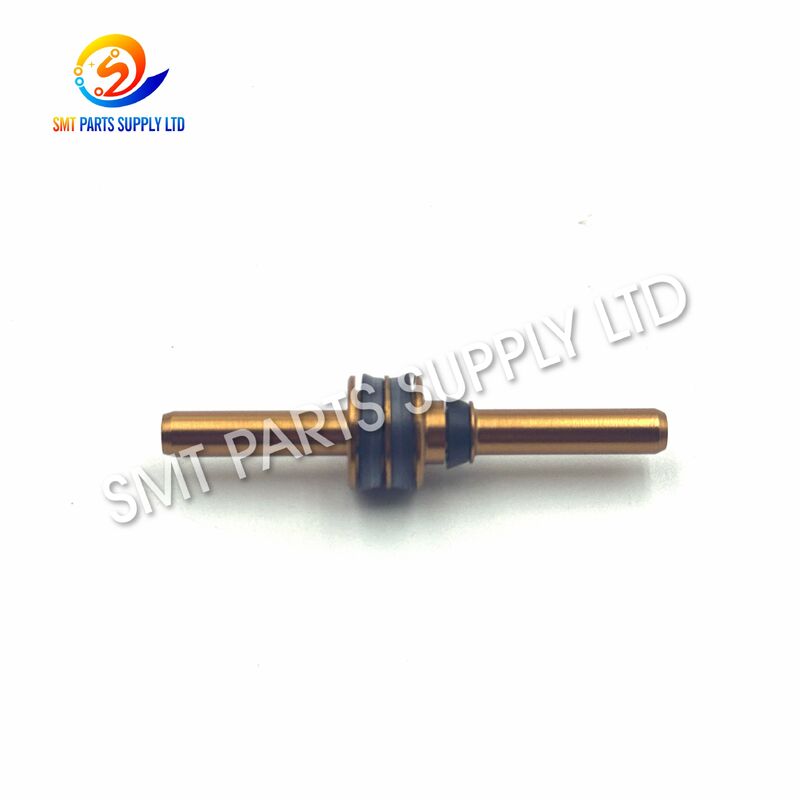

Ensemble de piston en métal usiné avec précision YAMAHA KV8-M7104-A0 pour tête de placement YV100XG

Le Ensemble de piston YAMAHA KV8-M7104-A0 est un composant de remplacement spécifique à la machine utilisé dans le mécanisme pneumatique et mécanique correspondant de la machine de placement et de prélèvement YV100XG SMT. Il est conçu pour supporter un mouvement alternatif contrôlé à l'intérieur de la tête de placement, aidant la machine à effectuer des cycles stables de prise, de positionnement et de placement de composants.

Lors de la production SMT continue, le piston d'origine peut progressivement présenter une usure de surface, une contamination, un frottement excessif ou des changements dimensionnels. Ces conditions peuvent entraîner une réponse lente de la tête, un mouvement de retour incomplet, un fonctionnement pneumatique instable ou des alarmes machine répétées. Le remplacement du composant usé par l'ensemble de piston KV8-M7104-A0 correctement apparié peut aider à restaurer la réponse mécanique normale et à réduire le remplacement inutile de plus grands ensembles de tête.

Ce produit convient aux fabricants d'électronique, aux usines EMS, aux sociétés de maintenance SMT, aux refurbishers d'équipement et aux distributeurs de pièces de rechange nécessitant une solution de maintenance fiable pour YV100XG.

L'ensemble de piston fonctionne dans un système de mouvement à haute fréquence. Pendant la production SMT normale, il peut effectuer des milliers de cycles de fonctionnement chaque jour. L'utilisation à long terme, la maintenance insuffisante, l'air comprimé contaminé, la détérioration des joints et une installation incorrecte peuvent affecter progressivement ses performances.

Un problème de piston n'est pas toujours causé par un seul facteur. Les ingénieurs de maintenance doivent inspecter l'ensemble du système pneumatique et mécanique avant d'installer un remplacement.

Le piston se déplace à plusieurs reprises à l'intérieur de son guide ou de sa section d'accouplement. Au fil du temps, le frottement peut progressivement modifier la surface de contact, augmenter le jeu de fonctionnement ou créer une résistance de mouvement inégale.

Une usure mineure peut ne pas arrêter immédiatement la machine. Cependant, elle peut évoluer vers un mouvement instable, une réponse plus lente ou un positionnement de retour incomplet.

L'équipement SMT fonctionne dans des zones de production contrôlées, mais de fines poussières, des lubrifiants séchés, des débris de composants, des résidus d'adhésifs et d'autres contaminants peuvent toujours pénétrer dans les mécanismes mobiles.

La contamination peut provoquer :

• Augmentation du frottement.
• Rayures de surface.
• Blocage intermittent.
• Mouvement plus lent.
• Usure anormale des joints.
• Réponse pneumatique incohérente.

Si le mécanisme du piston nécessite une lubrification, un lubrifiant insuffisant peut augmenter le contact métal sur métal direct et accélérer l'usure de la surface.

Un lubrifiant incorrect peut également poser des problèmes. Certains produits peuvent attirer la poussière, endommager les matériaux d'étanchéité ou devenir collants après une exposition à long terme à la chaleur et à la contamination de production.

Le piston fonctionne normalement avec des composants d'étanchéité. Un joint endommagé ou durci peut entraîner une fuite d'air, une réduction de la force de mouvement, une réponse lente ou un positionnement instable.

Le remplacement du seul piston sans inspection des joints associés peut ne pas résoudre complètement le problème d'origine de la machine.

La tête de placement dépend d'un air comprimé propre, sec et stable. L'humidité, l'huile, les fluctuations de pression ou les tubes d'air restreints peuvent affecter le mouvement du piston.

Les problèmes courants du système d'air comprennent :

• Basse pression de fonctionnement.
• Fluctuation de pression.
• Eau dans la conduite d'air.
• Filtres contaminés.
• Passages d'air bloqués.
• Connexions de tubes desserrées.
• Joints pneumatiques endommagés.
• Réponse lente de la vanne solénoïde.

Un piston peut être endommagé s'il est inséré sous un mauvais angle, installé dans le mauvais sens ou forcé dans un alésage contaminé.

Un serrage incorrect ou un désalignement peut provoquer une charge latérale anormale, entraînant une usure inégale et un mouvement restreint.

Une collision de la tête de placement, une installation de buse incorrecte, une interférence avec le PCB ou un objet étranger peut générer une force mécanique excessive.

Bien que le piston ne présente pas de dommages externes évidents, son mouvement peut devenir rugueux ou incohérent après un impact anormal.

Lorsque l'inspection confirme que le piston existant est usé, rayé, déformé, contaminé ou difficile à déplacer, son remplacement par un Ensemble de piston KV8-M7104-A0 correctement apparié peut aider à restaurer le mécanisme de tête de placement YV100XG correspondant.

Le remplacement doit être effectué dans le cadre d'un processus de maintenance complet. Les techniciens doivent inspecter les joints associés, la section de guidage, la vanne pneumatique, les tubes d'air, le capteur et la position de montage avant de redémarrer la production.

Le remplacement de l'ensemble de piston affecté peut être plus économique que le remplacement d'une tête de placement entière ou d'un module pneumatique plus grand.

Une pièce de rechange clairement identifiée permet aux équipes de maintenance de raccourcir le temps de dépannage et d'approvisionnement.

Un piston correctement installé aide à supporter un mouvement fluide et répétable à l'intérieur du mécanisme de tête correspondant.

Garder le KV8-M7104-A0 en stock de maintenance peut améliorer le temps de réponse lorsque le composant d'origine est endommagé.

Le produit peut être inclus dans l'entretien programmé de la machine, en particulier pour les équipements fonctionnant de longues heures ou gérant des volumes de production élevés.

Un numéro de modèle clair aide les équipes d'achat, les techniciens et le personnel d'entrepôt à gérer les stocks avec précision.

L'état exact du produit doit être confirmé dans le devis. Des photographies du produit et des informations d'inspection peuvent être fournies selon les exigences de la commande.

L'ensemble de piston KV8-M7104-A0 est principalement utilisé pour la réparation et la maintenance de la section de mouvement pneumatique ou mécanique correspondante à l'intérieur de la tête de placement YV100XG.

Il peut être utilisé dans les environnements de production et de service suivants.

Convient aux lignes de production SMT assemblant des cartes de circuits imprimés pour :

• Appareils électroménagers.
• Accessoires mobiles.
• Produits de communication.
• Appareils intelligents.
• Cartes de contrôle grand public.
• Équipement audio et vidéo.

Applicable aux usines fabriquant :

• Modules de contrôle de véhicule.
• Cartes de contrôle d'éclairage.
• Capteurs automobiles.
• Électronique de tableau de bord.
• Assemblages de gestion de l'alimentation.
• Cartes de circuit imprimé d'infodivertissement.

L'ensemble de piston peut prendre en charge la maintenance YV100XG sur les lignes de production fabriquant :

• Contrôleurs industriels.
• Modules d'automatisation.
• Alimentations.
• Cartes d'instrumentation.
• Systèmes de contrôle moteur.
• Unités de contrôle de communication.

Les usines EMS exploitent souvent plusieurs machines SMT et de longues équipes de production. Garder en stock des composants de piston spécifiques à la machine peut aider à réduire le temps d'attente lors d'une maintenance imprévue.

Les sociétés de service indépendantes peuvent utiliser le KV8-M7104-A0 lors de l'inspection de la tête de placement, de la réparation du système pneumatique et des projets de restauration de machines.

Les refurbishers d'équipement peuvent remplacer les composants de piston usés lors de la reconstruction ou de la maintenance des machines YV100XG pour la revente ou une utilisation continue en production.

Les distributeurs peuvent stocker le produit pour les usines nécessitant des pièces de remplacement individuelles, des kits de maintenance ou des expéditions consolidées de pièces de rechange SMT.

L'ensemble de piston KV8-M7104-A0 fonctionne à l'intérieur du mécanisme de tête de placement YV100XG correspondant. Le système de contrôle de la machine active le circuit pneumatique selon la séquence de prise et de placement requise.

L'air comprimé est dirigé à travers la vanne solénoïde et les passages d'air associés. La pression agit sur le piston, créant un mouvement linéaire contrôlé. Ce mouvement est transféré au mécanisme de tête connecté.

Une fois l'action requise terminée, une pression d'air inverse, un mécanisme de retour ou un autre élément mécanique ramène le piston à sa position d'origine.

1. Le système de contrôle de la machine envoie une commande de fonctionnement.
2. La vanne solénoïde correspondante modifie sa position de flux d'air.
3. L'air comprimé pénètre dans le mécanisme du piston.
4. La pression de l'air crée un mouvement linéaire du piston.
5. Le piston transfère la force au composant de tête connecté.
6. L'action de la tête de placement est terminée.
7. Le système de retour ramène le piston à sa position de départ.
8. Un capteur ou un signal de commande confirme que le cycle de mouvement est terminé.
9. La machine continue à l'action de prise ou de placement suivante.

Le piston ne peut pas fonctionner correctement si les composants pneumatiques, mécaniques ou électriques environnants sont défectueux. Une inspection complète du système est donc recommandée.

Sélectionner une pièce de rechange SMT uniquement par apparence peut entraîner des achats incorrects. De petites différences dimensionnelles ou de configuration peuvent empêcher l'installation même lorsque deux composants se ressemblent.

Utilisez le processus de confirmation suivant avant de commander.

Vérifiez le marquage sur le composant retiré ou consultez le manuel des pièces de la machine. Le code complet doit être fourni sans supprimer le suffixe.

Référence de commande recommandée :

KV8-M7104-A0

Fournir le modèle d'équipement complet :

Machine de placement et de prélèvement SMT YV100XG

Ne supposez pas que le piston convient à toutes les machines utilisant la même marque.

Identifiez la position de la tête de placement, l'emplacement du mécanisme ou la référence du dessin où le piston est installé.

Ces informations sont particulièrement utiles lorsque la machine utilise plus d'un type de piston.

Photographies recommandées :

• Vue de face complète.
• Vue arrière complète.
• Vue latérale.
• Marquage du numéro de pièce.
• Zone de connexion.
• Surface d'installation.
• Section endommagée ou usée.
• Photographie à côté d'une règle ou d'un pied à coulisse.

Lorsque le marquage d'origine est endommagé ou illisible, fournissez :

• Longueur totale.
• Diamètre extérieur.
• Diamètre intérieur.
• Diamètre de l'arbre.
• Dimensions des marches.
• Position de la rainure.
• Taille de la connexion.

Indiquez si la commande nécessite :

• Original neuf.
• Compatible neuf.
• Original d'occasion.
• Produit remis à neuf.

Fournissez la quantité de commande attendue afin que le stock, l'emballage, le prix et le délai de livraison puissent être vérifiés avec précision.

L'installation doit être effectuée par du personnel qualifié en maintenance d'équipement SMT.

• Arrêter la machine selon la procédure de sécurité requise.
• Couper l'alimentation électrique si nécessaire.
• Isoler l'alimentation en air comprimé.
• Confirmer le numéro de pièce de remplacement.
• Nettoyer la zone de travail.
• Préparer les outils de maintenance appropriés.
• Inspecter le guide, les joints et les composants d'accouplement.
• Vérifier la contamination à l'intérieur du mécanisme.

• Éviter de toucher la surface de précision avec des outils sales.
• Ne pas laisser tomber ou heurter le piston.
• Confirmer le sens d'installation correct.
• Ne pas forcer le piston dans le guide.
• Appliquer uniquement le lubrifiant spécifié si nécessaire.
• Remplacer les joints toriques ou les garnitures endommagés.
• Vérifier que le piston se déplace sans résistance anormale.
• Éloigner la poussière et les corps étrangers de l'ensemble.

• Rétablir progressivement l'air comprimé.
• Vérifier toutes les connexions pneumatiques.
• Écouter les fuites d'air.
• Effectuer une vérification du mouvement manuel si autorisé.
• Faire fonctionner la machine à basse vitesse.
• Confirmer la course complète du piston.
• Vérifier la réponse du capteur.
• Tester la prise et le placement des composants.
• Inspecter la précision du placement avant la production normale.

Le processus d'inspection peut être effectué selon l'état du produit sélectionné et les exigences du client.

L'ensemble de piston est une pièce de rechange de précision et doit être protégé de l'humidité, de la poussière, des rayures et des chocs.

L'emballage standard peut inclure :

1. Emballage de protection individuel.
2. Emballage intérieur scellé.
3. Étiquette du numéro de pièce et de la quantité.
4. Matériau de remplissage anti-choc.
5. Carton d'exportation renforcé.
6. Étiquette d'expédition extérieure.

Non. L'ensemble de piston KV8-M7104-A0 est destiné au mécanisme correspondant de la machine YV100XG. La compatibilité doit être confirmée à l'aide du modèle complet, de la position d'installation, de la photographie de la pièce existante et des informations sur les pièces de la machine.

Il peut aider lorsque l'instabilité est causée par un piston usé, rayé, contaminé ou bloqué. Les techniciens doivent également inspecter les joints, la pression d'air, la vanne solénoïde, l'alésage de guidage, le capteur et les pièces mécaniques associées.

Les composants d'étanchéité associés doivent être soigneusement inspectés lors du remplacement du piston. La réutilisation d'un joint durci, endommagé ou déformé peut entraîner une fuite d'air, une augmentation de la résistance, un mouvement lent ou une performance pneumatique instable.

Veuillez fournir le numéro de pièce, le modèle de machine, la quantité requise, les photographies du produit existant, la position d'installation, la condition du produit demandée et les dimensions importantes lorsque le marquage du composant d'origine est peu clair.

Oui. Il peut être consolidé avec des vannes, des capteurs, des buses, des chargeurs, des courroies, des moteurs, des cartes de circuits imprimés, des raccords pneumatiques et d'autres composants de machines SMT pour réduire les coûts d'achat et de transport internationaux.

Pour un devis précis et une confirmation technique rapide, veuillez fournir les informations suivantes :

Veuillez envoyer votre numéro de pièce complet, le modèle de machine, la quantité requise, les photographies du produit et la destination de livraison. Notre équipe commerciale vérifiera la compatibilité technique, la disponibilité en stock, l'état du produit, la méthode d'emballage, le prix et le délai de livraison estimé.

Déclaration de marque : YAMAHA et les noms de ses modèles de machines sont des marques commerciales de leurs propriétaires respectifs. Ils sont utilisés uniquement à des fins d'identification du produit et de référence de compatibilité.
