Moteur d'axe T MITSUBISHI HC-BP0136D-S1 10W KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 Moteur d'axe T 10W KE2070/2080/FX-3 40044533 AZ4542017

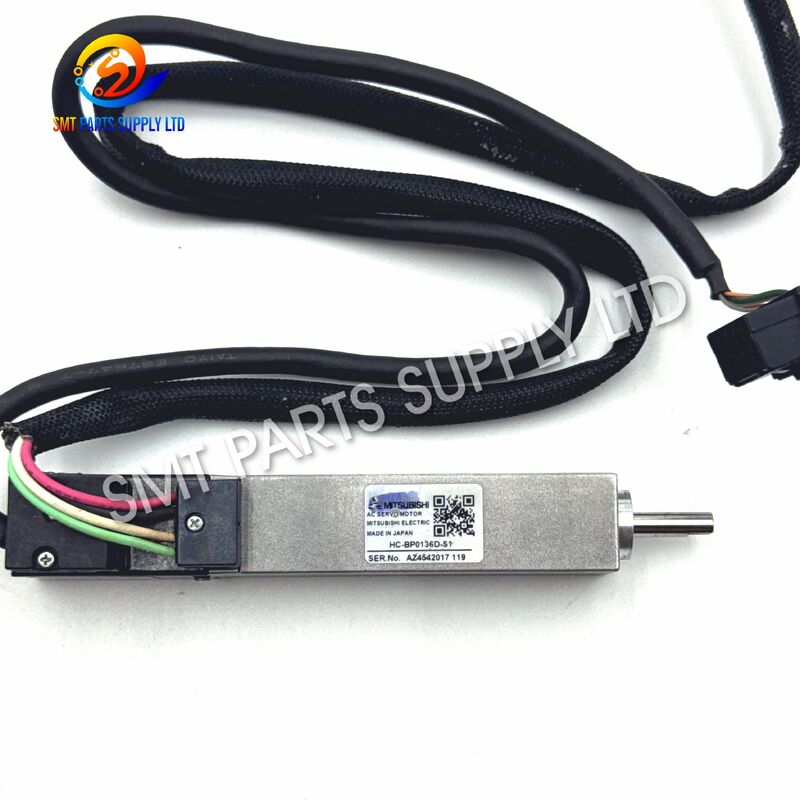

Le MITSUBISHI HC-BP0136D-S1 est un servomoteur AC compact de 10W développé pour le mouvement rotatif de précision dans les équipements industriels automatisés. Dans les machines de placement SMT compatibles, il est couramment installé comme moteur d'axe T ou d'axe thêta, contrôlant la position de rotation du mécanisme de placement lors de la prise, de l'alignement et du montage des composants.

Le moteur est couramment associé au numéro de pièce d'équipement 40044533 et est utilisé dans certaines configurations de machines de placement KE-2070, KE-2080 et FX-3. Il offre une accélération contrôlée, un positionnement réactif et un mouvement rotatif répétable requis pour l'assemblage de circuits imprimés à haute vitesse.

Ce moteur de remplacement convient à la maintenance des machines, à la remise en service de la chaîne de production, au stock préventif de pièces de rechange et à la réparation de l'axe de tête. Les acheteurs doivent confirmer le modèle complet HC-BP0136D-S1, le numéro de pièce de l'équipement, le type de connecteur, la structure de l'arbre, les points de montage, le modèle de la machine et l'étiquette du moteur existant avant de commander. Les marquages de référence AZ4542017 et 119 doivent également être comparés avec le composant retiré.

Le moteur d'axe T contrôle le mouvement de rotation du mécanisme de placement. Pendant la production SMT, les composants électroniques doivent non seulement être transférés aux bonnes coordonnées X et Y, mais aussi être tournés à l'angle de montage requis.

Un moteur d'axe T fonctionnant correctement aide la machine à :

Lorsque le moteur devient instable, la tête de placement peut ne pas atteindre l'angle commandé, générer des alarmes d'axe, produire un bruit anormal ou créer une orientation de composant incohérente. Un diagnostic et un remplacement rapides peuvent aider à rétablir le fonctionnement de la machine et à prévenir des dommages mécaniques ou électriques supplémentaires.

Plusieurs conditions de fonctionnement peuvent entraîner une défaillance, une précision réduite ou des performances instables d'un servomoteur SMT d'axe T.

L'accélération, la décélération et les changements de direction continus peuvent affecter progressivement les roulements, l'arbre moteur, les accouplements et les mécanismes rotatifs connectés. Une usure excessive peut produire des vibrations, du bruit ou une instabilité de rotation.

La poussière, les résidus de graisse, les fragments de composants, les particules de pâte à souder et d'autres contaminants de production peuvent pénétrer dans la zone d'installation du moteur. L'accumulation de contamination peut augmenter la résistance mécanique et affecter la dissipation de chaleur.

Un mécanisme de tête bloqué, un accouplement endommagé, un arbre désaligné ou une section rotative restreinte peuvent imposer une charge excessive au moteur. Le remplacement du moteur sans corriger la cause mécanique peut entraîner des défaillances répétées.

Un câble moteur cassé, une borne lâche, un connecteur contaminé, un contact endommagé ou un défaut de câblage intermittent peuvent créer des symptômes similaires à une défaillance du moteur. Le câble et le connecteur doivent donc être inspectés avant le remplacement.

Les systèmes asservis dépendent du retour d'information de position pour maintenir un mouvement contrôlé. L'instabilité du retour d'information peut provoquer des alarmes de positionnement, un mouvement rotatif incorrect, une instabilité ou une incapacité à terminer l'initialisation.

Une ventilation restreinte, une surcharge continue, une température ambiante élevée ou un mauvais transfert de chaleur peuvent augmenter la température de fonctionnement. Une surchauffe répétée peut réduire la durée de vie du moteur.

Le moteur fonctionne dans le cadre d'un système de contrôle asservi complet. Des paramètres incorrects, une électronique de commande endommagée, une alimentation instable ou des défauts de la carte de contrôle peuvent affecter les performances du moteur, même si le moteur lui-même est mécaniquement sain.

Un mauvais alignement de l'arbre, une force de serrage excessive, une tension de câble, un impact pendant l'assemblage ou un modèle de remplacement inadapté peuvent provoquer un fonctionnement anormal après l'installation.

Ces symptômes ne prouvent pas toujours que le moteur est défectueux. Une inspection complète du moteur, du câble, du connecteur, de l'assemblage mécanique, du pilote et de l'historique des alarmes de la machine est recommandée.

Le remplacement du moteur d'origine par le HC-BP0136D-S1 correctement identifié peut aider à rétablir un mouvement d'axe T stable lorsque les tests confirment que le moteur existant est défectueux.

Un processus de remplacement approprié devrait inclure les étapes suivantes :

Le remplacement du seul moteur peut ne pas résoudre le problème lorsque la défaillance d'origine était causée par un mécanisme bloqué, un câble endommagé, une sortie de pilote incorrecte ou un défaut de carte de contrôle. Pour cette raison, l'ensemble du système d'axe doit être vérifié avant la mise sous tension du moteur de remplacement.

Seules les spécifications clairement indiquées sur l'étiquette du moteur réel ou confirmées par le dossier des pièces de l'équipement doivent être utilisées comme critères d'achat finaux. Les valeurs électriques, les affectations des broches du connecteur, les dimensions de l'arbre, les caractéristiques de l'encodeur et les dimensions d'installation ne doivent pas être supposées uniquement à partir d'un moteur d'apparence similaire.

Le format compact du moteur convient aux mécanismes de machines où l'espace d'installation est limité mais où un contrôle rotatif réactif est requis.

Le moteur prend en charge le mouvement angulaire contrôlé du mécanisme de placement, aidant la machine à orienter les composants avant le montage.

La désignation HC-BP0136D-S1 identifie une configuration de moteur spécifique. Le suffixe complet est important car les moteurs avec un numéro de base similaire peuvent utiliser des arbres, des systèmes de retour d'information, des connecteurs, des câbles ou des spécifications internes différents.

Le moteur peut être stocké comme pièce de rechange critique pour les usines exploitant des équipements de placement compatibles. Conserver un remplacement confirmé disponible peut réduire le temps d'attente en cas de panne inattendue.

Le modèle HC-BP0136D-S1 et le numéro de pièce d'équipement courant 40044533 permettent aux ingénieurs de maintenance et aux services d'achat de comparer le remplacement avec les dossiers de la machine et le moteur retiré.

Un emballage de protection peut aider à réduire le risque de dommages au connecteur, au câble, à l'arbre et au boîtier pendant le transport international.

Le moteur HC-BP0136D-S1 est principalement utilisé dans les équipements de fabrication électronique automatisés nécessitant un mouvement rotatif contrôlé.

L'application principale est l'axe de rotation d'un mécanisme de placement. Le moteur reçoit des commandes du système de contrôle de la machine et fait tourner la buse ou l'ensemble de tête associé à l'angle programmé.

Il peut être utilisé lors de l'entretien d'un ensemble de tête affecté par des alarmes de rotation, un mouvement thêta instable, un bruit de moteur anormal ou un positionnement asservi défaillant.

Les installations de réparation professionnelles peuvent utiliser le moteur pour le dépannage, le remplacement, la reconstruction de têtes et les tests fonctionnels des équipements compatibles.

Les fournisseurs de services de fabrication électronique peuvent conserver le moteur dans leur inventaire de maintenance pour réduire les interruptions de production en cas de défaillance confirmée du moteur d'axe T.

Les distributeurs desservant les utilisateurs de machines de placement peuvent stocker l'article pour les clients nécessitant un remplacement de moteur spécifique au modèle.

Les usines exploitant plusieurs machines compatibles peuvent conserver un ou plusieurs moteurs confirmés comme pièces de rechange d'urgence, en particulier lorsque les temps d'arrêt des équipements ont un coût de production élevé.

Les fabricants de machines peuvent utiliser différentes révisions de moteurs au sein de la même famille de machines. Le modèle de machine seul n'est pas suffisant pour la confirmation finale.

Le HC-BP0136D-S1 fonctionne dans un système asservi en boucle fermée.

Le contrôleur de la machine de placement calcule l'angle de rotation requis en fonction des données du composant, de la position de prise, des résultats de vision et des coordonnées de placement du circuit imprimé.

L'électronique de contrôle asservi associée envoie une puissance électrique contrôlée au moteur. La commande détermine la direction, la vitesse, l'accélération et la position cible.

Le moteur convertit l'énergie électrique en rotation mécanique contrôlée. Ce mouvement est transféré via l'arbre, l'accouplement ou le mécanisme de tête connecté.

Le système asservi reçoit un retour d'information représentant la position du moteur. Le contrôleur compare la position réelle à la position commandée.

Lorsqu'il existe une différence entre la position commandée et la position réelle, le contrôleur ajuste la sortie du moteur jusqu'à ce que l'angle requis soit atteint dans la tolérance autorisée.

Une fois la correction de rotation terminée, le processus de placement se poursuit. Le composant est monté sur le circuit imprimé à l'angle programmé.

Ce cycle se répète pendant la production. Une réponse moteur fiable est donc importante pour les performances continues de la machine.

Sélectionner le bon servomoteur nécessite plus que de faire correspondre l'apparence générale.

La désignation correcte est :

HC-BP0136D-S1

N'ignorez pas le suffixe “D-S1”. Des numéros de modèle similaires peuvent ne pas être interchangeables électriquement ou mécaniquement.

Vérifiez si le dossier des pièces de la machine ou le composant d'origine indique :

40044533

Le numéro de pièce de l'équipement fournit une référence supplémentaire pour l'approvisionnement.

Fournir le modèle exact de l'équipement, tel que KE-2070, KE-2080 ou FX-3. Inclure le numéro de série de la machine si possible.

Envoyer une photographie claire montrant :

Le remplacement doit correspondre au moteur d'origine en termes de :

• Forme du boîtier
• Position des trous de montage
• Diamètre de l'arbre
• Longueur de l'arbre
• Conception de l'extrémité de l'arbre
• Direction de sortie du câble
• Type de connecteur
• Longueur du câble
• Disposition de l'encodeur
• Orientation d'installation

Les conditions disponibles peuvent inclure :

Le devis doit clairement indiquer la condition proposée.

Une alarme d'axe T peut également être causée par le câble, le connecteur, le pilote, la carte de contrôle, l'accouplement, le roulement, le mécanisme de tête ou le réglage des paramètres. Confirmer le composant défaillant réel réduit les coûts de remplacement inutiles.

Fournir des informations complètes permet de réduire les erreurs de compatibilité et les retards de devis.

Chaque moteur doit être vérifié selon la condition proposée avant l'expédition.

• Vérification complète du modèle
• Comparaison du numéro de pièce
• Inspection de l'état de l'étiquette
• Comparaison des marquages de référence
• Confirmation de la quantité

• État du boîtier
• État de l'arbre
• État du connecteur
• État du câble
• État des points de montage
• Inspection des dommages visibles
• Inspection de la contamination

Les tests fonctionnels dépendent de l'état du moteur, de l'équipement disponible et de l'accord de commande. Les tests peuvent inclure une inspection de continuité, une inspection d'isolation, une évaluation de la rotation, une inspection du retour d'information ou un fonctionnement basé sur la machine lorsque des installations appropriées sont disponibles.

Le moteur doit être sécurisé pour éviter tout mouvement à l'intérieur du carton. L'arbre, le câble et le connecteur nécessitent une protection supplémentaire contre les chocs et la compression.

Des exigences d'emballage spéciales peuvent être organisées en fonction de la quantité commandée et du mode de transport.

L'installation doit être effectuée par du personnel de maintenance qualifié.

Avant l'installation :

1. Éteignez l'équipement et suivez les procédures de sécurité électrique.
2. Enregistrez le routage du câble existant et l'orientation du moteur.
3. Vérifiez le mécanisme mécanique pour détecter toute résistance.
4. Comparez les étiquettes de l'ancien et du nouveau moteur.
5. Confirmez que l'arbre de remplacement et les dimensions de montage correspondent.
6. Inspectez le câble, le connecteur et les composants de commande associés.

Pendant l'installation :

1. Ne frappez pas l'arbre moteur.
2. Ne forcez pas le moteur dans un accouplement désaligné.
3. Évitez de tirer ou de tordre le câble du moteur.
4. Serrez uniformément les fixations de montage.
5. Gardez le connecteur propre et complètement inséré.
6. Remettez correctement en place les serre-câbles et les couvercles de protection.

Après l'installation :

1. Vérifiez le mouvement mécanique libre avant le fonctionnement complet.
2. Mettez la machine sous tension conformément à la procédure de maintenance.
3. Effectuez le retour à l'origine ou l'initialisation de l'axe.
4. Observez la machine pour détecter les alarmes, le bruit, les vibrations et le chauffage anormal.
5. Effectuez la calibration si nécessaire.
6. Effectuez un test de placement contrôlé avant la production de masse.

Ne pas appliquer de lubrifiant non spécifié directement sur le moteur, le connecteur ou les composants de retour d'information.

Le numéro complet du moteur et le numéro de pièce de l'équipement sont clairement présentés pour simplifier la confirmation des achats.

Une commande minimale d'une pièce prend en charge le remplacement d'urgence et la récupération de la machine.

Les conditions neuves d'origine et occasion testée d'origine peuvent être cotées en fonction de la disponibilité des stocks et du budget du client.

Le moteur peut être emballé pour expédition vers des usines électroniques, des sociétés de maintenance SMT, des distributeurs et des centres de réparation en Europe, en Amérique du Nord, en Asie du Sud-Est et sur d'autres marchés industriels.

Les clients peuvent fournir des photographies de l'étiquette du moteur, des informations sur la machine et la quantité requise pour comparaison avant le devis.

La condition, la quantité, le délai de livraison, la garantie, l'emballage et les conditions d'expédition peuvent être confirmés avant la finalisation de la commande.

Le HC-BP0136D-S1 est un servomoteur AC plutôt qu'un amplificateur ou un pilote asservi séparé. Il fonctionne avec le système de contrôle et de commande de la machine pour fournir un mouvement rotatif précis. La catégorie de produit correcte est servomoteur, bien que certaines catégories en ligne combinent moteurs et pilotes.

Le moteur est couramment documenté pour certaines configurations de machines de placement SMT KE-2070, KE-2080 et FX-3, généralement dans une application d'axe T ou d'axe thêta. Comme les révisions de machines peuvent différer, la compatibilité doit être confirmée à l'aide de l'étiquette d'origine, du numéro de pièce 40044533, du connecteur, de l'arbre et des informations du numéro de série de la machine.

HC-BP0136D-S1 est le modèle principal du moteur, tandis que 40044533 est le numéro de pièce de l'équipement couramment documenté. AZ4542017 et 119 doivent être considérés comme des marquages de référence ou d'étiquette supplémentaires, sauf si la documentation de l'équipement de l'acheteur les identifie différemment. Une photographie claire du moteur d'origine est recommandée avant de commander.

Veuillez fournir le modèle complet du moteur, le numéro de pièce de l'équipement, le modèle de la machine, le numéro de série de la machine, la quantité requise, la condition de produit préférée, le pays de destination et des photographies claires de l'étiquette du moteur d'origine, du connecteur, du câble, de l'arbre et du côté montage. Ces détails aident à confirmer la compatibilité et les options de livraison.

L'installation doit être effectuée par du personnel de maintenance formé. Avant de mettre la machine sous tension, confirmez le modèle, l'arbre, les dimensions de montage, le connecteur, le routage du câble et le mouvement mécanique. Le câble associé, le système de commande, l'accouplement et le mécanisme de tête doivent également être inspectés. L'initialisation, la calibration et la production d'essai peuvent être nécessaires après le remplacement.

Pour le prix, l'état du stock, la condition du produit, la confirmation de compatibilité, le délai de livraison et le coût d'expédition, veuillez envoyer les informations suivantes :

• Modèle de moteur : HC-BP0136D-S1
• Numéro de pièce de l'équipement : 40044533
• Marquages de référence : AZ4542017 / 119
• Modèle et numéro de série de la machine
• Quantité requise
• Pays de destination
• Photographies claires du moteur existant

Des informations produit claires nous permettent de vérifier la configuration demandée et de préparer rapidement un devis précis.
