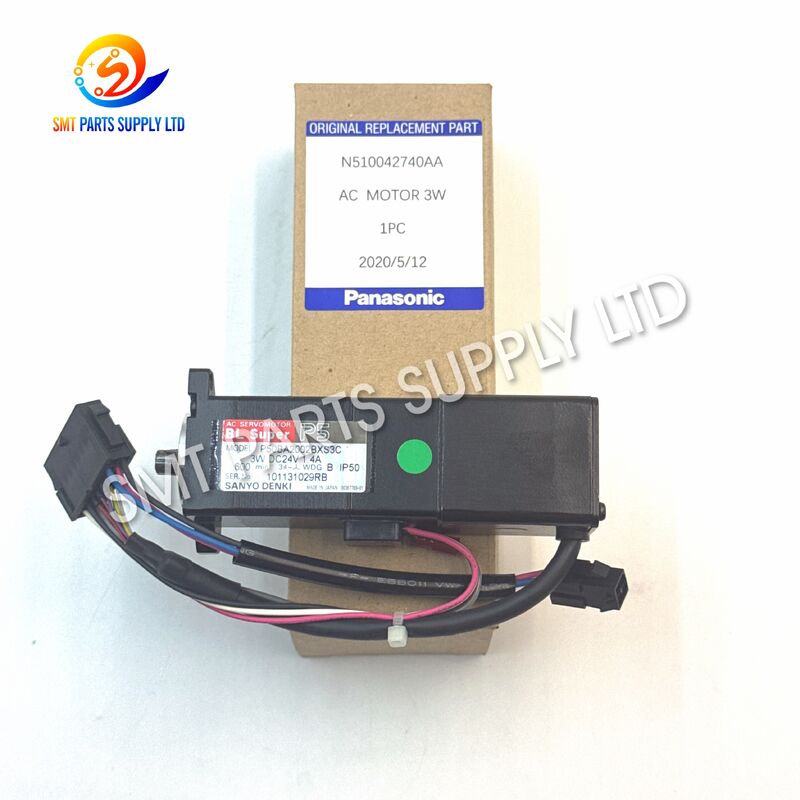

Panasonic N510042740AA SANYO DENKI P50BA2002BXS3C Moteur angulaire 3W pour CM402 CM602

Moteur d'angle Panasonic N510042740AA SANYO DENKI P50BA2002BXS3C 3W pour CM402 CM602

Le Moteur 3W Panasonic N510042740AA KXF0DGEAA00, identifié par le modèle SANYO DENKI P50BA2002BXS3C, est un composant de mouvement de précision compact conçu pour les configurations compatibles de machines de placement SMT Panasonic CM402 et CM602. Il est utilisé là où une rotation contrôlée fiable et un positionnement répétable sont requis lors de l'assemblage automatisé de PCB.

Comme les machines SMT fonctionnent à des cadences élevées, même un petit moteur peut jouer un rôle important dans le maintien d'un mouvement mécanique fluide. Un moteur usé ou instable peut contribuer à une rotation anormale, un positionnement incohérent, des alarmes de mouvement, une fréquence de maintenance accrue ou des temps d'arrêt de production inattendus.

Pour l'achat de remplacement, la méthode d'identification la plus sûre consiste à vérifier l'étiquette du moteur d'origine et à faire correspondre les références disponibles : N510042740AA, KXF0DGEAA00, et P50BA2002BXS3C. Les acheteurs doivent également confirmer le modèle de la machine, la position d'installation, la configuration du connecteur et l'apparence du moteur avant de commander.

Ce moteur convient aux usines SMT, aux sociétés de maintenance d'équipements, aux fabricants EMS, aux installations de production électronique et aux distributeurs de pièces de rechange nécessitant des composants de remplacement fiables pour les machines de la série CM.

Cause

Pourquoi un moteur SMT nécessite-t-il un remplacement ?

Les machines de placement SMT effectuent des mouvements mécaniques continus à haute vitesse tout au long de la production. Les moteurs accélèrent, s'arrêtent, tournent et positionnent les mécanismes connectés de manière répétée selon les commandes de la machine. Au fil du temps, les conditions de fonctionnement peuvent affecter les performances du moteur.

Les raisons courantes d'inspection ou de remplacement incluent :

Signes d'alerte typiques

Le personnel de maintenance peut remarquer :

• Mouvement anormal ou intermittent du moteur.
• Bruit mécanique inhabituel.
• Réponse de mouvement retardée.
• Alarmes de machine liées au positionnement.
• Rotation irrégulière.
• Vibrations excessives.
• Arrêt inattendu.
• Augmentation de la température de fonctionnement.
• Erreurs de mouvement répétées après le redémarrage de la machine.

Ces symptômes ne signifient pas toujours que le moteur lui-même est défectueux. Le connecteur, le câble, la charge mécanique, le circuit d'entraînement, la structure de montage et le système de contrôle de la machine doivent également être inspectés.

Solution

Lorsque l'inspection confirme que le moteur d'origine nécessite un remplacement, la sélection de la pièce de correspondance correcte est importante pour maintenir la fiabilité de la machine.

Pour ce produit, vérifiez les identifiants suivants :

Un remplacement correct doit correspondre aux spécifications du moteur d'origine plutôt qu'être sélectionné uniquement par son apparence.

Processus de vérification recommandé

Étape 1 : Vérifiez le modèle de la machine.

Étape 2 : Lisez l'étiquette du moteur d'origine.

Étape 3 : Confirmez N510042740AA ou KXF0DGEAA00.

Étape 4 : Vérifiez P50BA2002BXS3C.

Étape 5 : Confirmez la puissance nominale de 3W.

Étape 6 : Comparez la configuration du connecteur et du câble.

Étape 7 : Comparez les dimensions de montage et la configuration de l'arbre.

Étape 8 : Confirmez la position d'installation exacte avant l'achat.

Ce processus réduit le risque de commander un moteur incorrect et aide à réduire le temps de maintenance de la machine.

Spécifications

Tableau d'identification du produit

Comparaison de moteurs connexes

Les équipements de placement de la série CM peuvent contenir différents moteurs avec différentes puissances nominales et fonctions. Une apparence similaire ne signifie pas une interchangeabilité directe.

Important

Les différents moteurs peuvent varier en :

• Puissance de sortie.
• Dimensions du corps du moteur.
• Conception de l'arbre.
• Type de connecteur.
• Longueur du câble.
• Points de montage.
• Caractéristiques de rotation.
• Emplacement d'installation de la machine.

Pour cette raison, le N510042740AA doit être commandé selon le numéro de pièce d'origine et le modèle de moteur.

Application

Machine SMT Panasonic CM402

La CM402 est conçue pour le placement automatisé de composants électroniques et utilise plusieurs composants mécaniques et électriques de précision pour réaliser un mouvement coordonné.

Le moteur N510042740AA peut être utilisé dans des configurations CM402 compatibles où l'identification du moteur d'origine correspond à ce numéro de pièce et à ce modèle.

Machine SMT Panasonic CM602

Le moteur est également couramment utilisé comme composant de remplacement pour les configurations de machines CM602 compatibles.

Étant donné que les équipements CM602 contiennent différents moteurs à différentes positions, l'étiquette d'origine doit toujours être vérifiée avant de commander.

Maintenance de la ligne de production SMT

Le moteur convient aux équipes de maintenance travaillant avec :

Applications industrielles typiques

Ce moteur peut prendre en charge les besoins de maintenance dans les installations de production desservant :

• Électronique grand public.
• Électronique automobile.
• Équipement de communication.
• Systèmes de contrôle industriel.
• Électronique de puissance.
• Produits LED.
• Matériel informatique.
• Électronique d'appareils électroménagers.
• Fabrication d'électronique médicale.
• Fabrication sous contrat EMS.

Pour les usines exploitant plusieurs machines CM402 ou CM602, le maintien de moteurs de rechange correctement identifiés peut aider à réduire les interruptions de production.

Fonctionnement

Le moteur P50BA2002BXS3C convertit les signaux de commande électriques en mouvement mécanique contrôlé.

Une séquence de fonctionnement simplifiée est :

Commande machine → Contrôle moteur → Rotation moteur → Mouvement mécanique → Achèvement du positionnement

1. Commande machine

Le système de contrôle de l'équipement SMT détermine le mouvement requis pendant la séquence de production programmée.

2. Signal de commande moteur

La machine envoie le signal de commande correspondant via le système d'entraînement et de contrôle associé.

3. Rotation moteur

Le moteur répond en générant un mouvement rotatif contrôlé.

4. Transmission mécanique

Le moteur transfère le mouvement à l'ensemble mécanique connecté.

5. Positionnement

Le mécanisme atteint la position requise et achève le mouvement programmé.

Ce processus se répète continuellement pendant la production SMT normale.

Pourquoi les performances stables du moteur sont importantes

L'équipement SMT dépend d'un mouvement synchronisé et répétable. Des performances moteur instables peuvent affecter l'efficacité de la machine et la fréquence de maintenance.

Un moteur doit donc être traité comme une pièce de rechange de précision importante plutôt que d'être sélectionné uniquement en fonction du prix.

Comment choisir

1. Confirmez le numéro de pièce principal

La référence la plus importante est :

N510042740AA

Utilisez ce numéro en premier lors de la comparaison d'un moteur de remplacement.

2. Confirmez le numéro de référence

Vérifiez également :

KXF0DGEAA00

Cette référence peut apparaître dans les enregistrements de la machine, les bases de données des fournisseurs ou les anciennes informations de maintenance.

3. Confirmez le modèle du moteur

Le modèle du moteur doit correspondre à :

SANYO DENKI P50BA2002BXS3C

4. Confirmez la puissance nominale

La puissance de sortie nominale est :

3W

Ne substituez pas un autre moteur simplement parce que les dimensions externes semblent similaires.

5. Confirmez le modèle de la machine

Équipement compatible typique :

• CM402.
• CM602.

Cependant, le modèle de machine seul n'est pas suffisant car une machine peut utiliser plusieurs spécifications de moteur différentes.

6. Vérifiez le connecteur

Comparez :

• Forme du connecteur.
• Configuration des broches.
• Direction du câble.
• Longueur du câble.
• Position du connecteur.

7. Comparez les détails mécaniques

Vérifiez :

• Forme de l'arbre.
• Dimensions du moteur.
• Points de montage.
• Position du support.
• Direction de sortie du câble.

8. Fournissez des photos pour confirmation

Si la compatibilité est incertaine, fournissez :

Modèle de machine + Numéro de pièce + Photo de l'étiquette du moteur + Photo du connecteur + Quantité requise

Cela améliore considérablement l'efficacité du devis et de la confirmation de compatibilité.

Liste de contrôle de commande

Fournir des informations complètes aide les fournisseurs à répondre plus rapidement et plus précisément.

Recommandations de maintenance

Avant de remplacer le moteur, vérifiez le système de mouvement complet.

Inspectez le connecteur

Assurez-vous que le connecteur est bien en place et exempt de contamination ou de dommages visibles.

Inspectez le câble

Vérifiez les coupures, les écrasements, les dommages dus au pliage ou les bornes desserrées.

Vérifiez la résistance mécanique

Un moteur peut sembler faible si le mécanisme connecté est bloqué ou excessivement chargé.

Vérifiez le montage

Des vis desserrées ou un mauvais alignement peuvent affecter le mouvement de la machine.

Vérifiez le système d'entraînement associé

Si le moteur ne reçoit pas la commande correcte, le remplacement du moteur seul peut ne pas résoudre le problème.

Enregistrez les alarmes de la machine

Les codes d'erreur et l'historique de maintenance peuvent aider à déterminer si le moteur est la source réelle du défaut.

Recommandations de stockage

Pour l'inventaire de pièces de rechange, le moteur doit être stocké dans un environnement propre et sec.

Les pratiques recommandées incluent :

• Tenir à l'écart de l'humidité.
• Protéger le connecteur.
• Éviter une forte pression sur le câble.
• Éviter les chocs mécaniques.
• Garder le moteur correctement étiqueté.
• Stocker à l'écart des environnements corrosifs.
• Utiliser un emballage de protection approprié.

Une étiquette d'entrepôt utile est :

N510042740AA / KXF0DGEAA00 / P50BA2002BXS3C / 3W / CM402 CM602

Cela permet d'éviter de mélanger le moteur avec d'autres pièces de rechange visuellement similaires.

FAQ

Q1 : Quelle est l'identification complète de ce moteur ?

Le numéro de pièce Panasonic principal est N510042740AA, avec le numéro de référence KXF0DGEAA00. Le modèle de moteur SANYO DENKI correspondant est P50BA2002BXS3C, d'une puissance nominale de 3W.

Q2 : Ce moteur convient-il aux machines CM402 et CM602 ?

Il est utilisé dans des configurations CM402 et CM602 compatibles. Comme ces machines contiennent plusieurs types de moteurs, confirmez le numéro de pièce d'origine, l'étiquette du moteur, le connecteur et la position d'installation avant de commander.

Q3 : Puis-je remplacer un autre moteur de la série CM par ce moteur de 3W ?

Un remplacement ne doit pas être sélectionné uniquement en fonction de son apparence. Différents moteurs de la série CM peuvent avoir des puissances nominales, des dimensions mécaniques, des connecteurs, des arbres et des applications différents. Faites toujours correspondre les spécifications d'origine.

Q4 : Quelles informations dois-je envoyer pour un devis ?

Veuillez fournir le modèle de la machine, le numéro de pièce N510042740AA ou le numéro de pièce d'origine, la quantité requise, le pays de destination et des photos claires de l'étiquette du moteur d'origine et du connecteur.

Q5 : Que faut-il vérifier si la machine présente toujours une alarme après le remplacement du moteur ?

Vérifiez le connecteur du moteur, le câble, le mécanisme mécanique associé, le circuit de commande, la position de montage et les composants d'entraînement de la machine associés. Une alarme de mouvement peut avoir plusieurs causes possibles.
