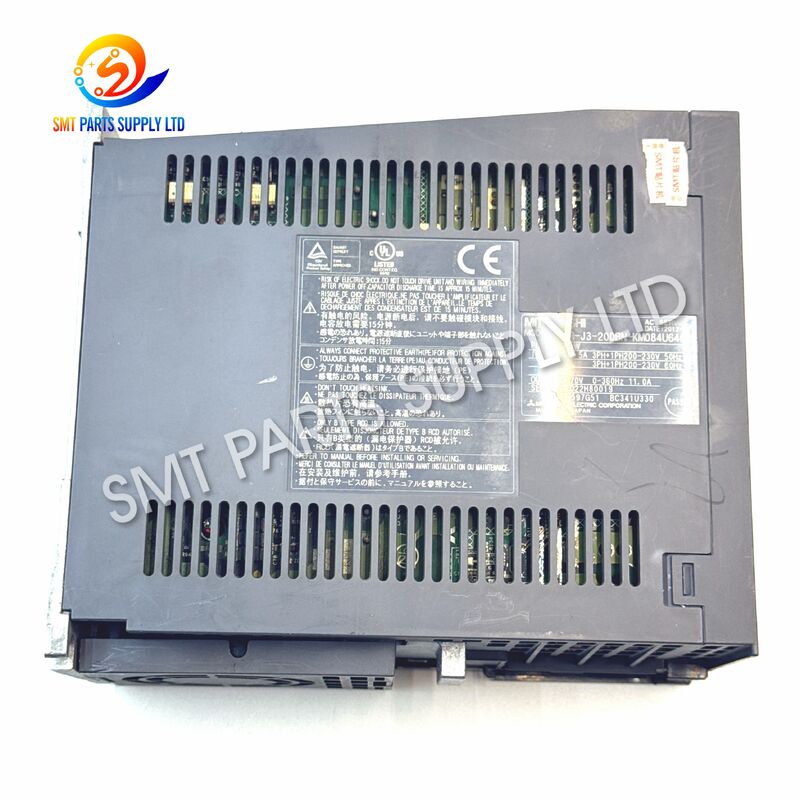

JUKI FX-3R Y Servo Amplificateur MR-J3-200BN-KM084U646 40104696

Le JUKI 40104696 MR-J3-200BN-KM084U646 Amplificateur Servo Y est un servodrive de 2 kW conçu pour le système de mouvement de l'axe Y des machines de placement SMT JUKI FX-3R et FX-3RA. L'identification complète du modèle, y compris le suffixe KM084U646, est importante lors de la sélection d'un remplacement car des amplificateurs servo MR-J3 similaires peuvent utiliser des configurations spécifiques à la machine ou des applications d'axe différentes. Les références de pièces industrielles identifient spécifiquement le 40104696 comme l'amplificateur 2 kW de l'axe Y FX-3R/FX-3RA.

L'unité est basée sur la plateforme MELSERVO-J3 MR-J3-200BN de Mitsubishi Electric. Le MR-J3-200BN standard est évalué à 2 kW, utilise la communication SSCNET III, appartient à la classe 200V et est conçu pour un contrôle servo haute performance.

Pour les usines SMT qui maintiennent des machines JUKI série FX, cet amplificateur est une pièce de rechange importante pour le dépannage des alarmes servo de l'axe Y, des défaillances de mouvement, du positionnement instable ou des temps d'arrêt de la machine liés à l'amplificateur.

Cause

Les amplificateurs servo fonctionnent en continu pendant la production SMT, contrôlant de manière répétée la vitesse, le couple, l'accélération, la décélération et le positionnement du servomoteur. Les longues heures de fonctionnement combinées aux conditions électriques et environnementales peuvent finalement entraîner des problèmes de système servo.

Les causes courantes qui peuvent nécessiter une inspection ou un remplacement comprennent :

• Exposition prolongée à la chaleur à l'intérieur de l'armoire électrique.
• Mauvaise ventilation ou flux d'air de refroidissement bloqué.
• Tension d'entrée anormale ou conditions d'alimentation instables.
• Composants électroniques internes vieillissants.
• Connexions moteur, encodeur ou communication desserrées.
• Câbles de servomoteur endommagés.
• Résistance mécanique excessive sur l'axe Y.
• Problèmes de communication entre le contrôleur de mouvement et l'amplificateur.
• Mise à la terre incorrecte ou bruit électrique.
• Réparations antérieures utilisant une version d'amplificateur incompatible.

Une alarme servo ne signifie pas automatiquement que l'amplificateur lui-même est défectueux. Le moteur, les câbles, le contrôleur, le réseau de communication et l'axe mécanique doivent également être inspectés avant de remplacer l'unité.

Solution

Lorsque le dépannage confirme une défaillance liée à l'amplificateur, le remplacement correct doit correspondre le plus fidèlement possible à la configuration d'origine de la machine.

Pour cette application, vérifiez l'identification suivante :

L'utilisation du numéro de pièce complet et du suffixe complet de l'amplificateur permet de réduire le risque de commander une version d'axe X incorrecte ou un autre servodrive MR-J3 visuellement similaire.

Avant l'installation, les techniciens doivent également inspecter le moteur de l'axe Y, le câble du moteur, les connexions de rétroaction, le câble de communication, la mise à la terre, l'alimentation électrique et le mouvement mécanique. La correction des problèmes externes avant d'installer l'amplificateur de remplacement peut aider à prévenir les alarmes répétées.

Spécifications

Spécifications du produit

La plateforme standard Mitsubishi MR-J3-200BN est spécifiée comme un amplificateur servo SSCNET III de 2 kW avec une entrée de circuit principal AC triphasé 200-230V, une sortie servo AC triphasé 170V, un courant de sortie nominal de 11A et une commande PWM/courant sinusoïdale. Ce sont des spécifications de modèle de base ; la version KM084U646 spécifique à la machine doit toujours être vérifiée par rapport à la plaque signalétique d'origine avant le remplacement.

Référence technique MR-J3-200BN de base

Comparaison des amplificateurs servo associés

Les références de pièces distinguent le 40104696 / KM084U646 comme la version pour l'axe Y et le 40104695 / KM084U645 comme la version pour l'axe X pour les équipements FX-3R/FX-3RA. Une apparence similaire ou une puissance nominale identique ne doivent donc pas être utilisées comme seul critère de sélection.

Important : Ces modèles ne doivent pas être considérés comme automatiquement interchangeables. Vérifiez toujours le modèle de la machine, l'axe, le numéro de pièce JUKI, le modèle complet de l'amplificateur servo, la configuration des connecteurs et l'étiquette d'origine de l'amplificateur.

Application

L'amplificateur servo JUKI 40104696 est principalement utilisé dans le système de contrôle de mouvement de l'axe Y des équipements de placement SMT JUKI compatibles.

Applications typiques

Pendant la production normale, la machine de placement effectue de manière répétée des cycles de mouvement et de positionnement à haute vitesse. L'amplificateur servo fournit une puissance électrique contrôlée au servomoteur correspondant selon les commandes du système de contrôle de la machine.

Cela rend l'amplificateur particulièrement important dans les usines fabriquant des composants électroniques automobiles, des produits électroniques grand public, des cartes de contrôle industrielles, des équipements de communication, des produits LED, des produits d'électronique de puissance et d'autres assemblages de circuits imprimés.

Fonctionnement

L'amplificateur servo fonctionne entre le contrôleur de mouvement de la machine et le servomoteur.

Premièrement, le contrôleur de machine calcule le mouvement requis de l'axe Y selon le programme de placement. Les commandes de position, de vitesse, d'accélération et de synchronisation sont ensuite transmises via le réseau de contrôle servo.

La plateforme MR-J3-B prend en charge la communication optique SSCNET III, que Mitsubishi a conçue pour une communication servo synchronisée à haute vitesse et une meilleure résistance au bruit électrique.

Après avoir reçu la commande de mouvement, l'amplificateur contrôle la sortie électrique délivrée au servomoteur. Le moteur entraîne ensuite le système mécanique de l'axe Y.

Le retour d'encodeur permet au système de contrôle de comparer le mouvement commandé au mouvement réel du moteur. Le système servo corrige continuellement la différence, aidant la machine à atteindre un positionnement répétable pendant le placement des composants.

La séquence de contrôle générale est la suivante :

Contrôleur de mouvement → Communication Servo → Amplificateur Servo → Servomoteur → Axe Y Mécanique → Retour Encodeur

Si l'amplificateur ne peut pas traiter correctement les commandes ou réguler la puissance du moteur, la machine peut générer des alarmes servo, ne pas activer l'axe ou arrêter le mouvement de l'axe Y.

Comment choisir

1. Faire correspondre le numéro de pièce JUKI

L'identification préférée pour ce produit est :

40104696

Ne commandez pas uniquement par l'apparence.

2. Vérifier le modèle complet

Confirmer le marquage complet :

MR-J3-200BN-KM084U646

Le suffixe est important car les versions MR-J3 personnalisées peuvent avoir des applications différentes.

3. Confirmer la machine

Ce produit est identifié pour :

JUKI FX-3R / FX-3RA.

4. Confirmer l'axe

Cette version est utilisée pour l'axe Y.

Ne pas le confondre avec le 40104695 MR-J3-200BN-KM084U645, qui est identifié pour l'application de l'axe X.

5. Confirmer la puissance nominale

La capacité requise est :

2kW

L'amplificateur de base MR-J3-200BN standard est également spécifié par Mitsubishi comme un modèle de 2 kW.

6. Comparer la plaque signalétique d'origine

Avant de commander, fournissez une photo claire de l'amplificateur existant montrant :

• Numéro de modèle complet.
• Numéro de pièce JUKI.
• Modèle de machine.
• Puissance nominale.
• Zone du connecteur.
• Informations sur l'étiquette existante.

7. Vérifier le système servo complet

Si la machine présente des alarmes servo répétées, inspectez le moteur, les câbles, les connecteurs, le système de communication, l'état du refroidissement, l'alimentation électrique et l'axe mécanique avant de remplacer l'amplificateur.

FAQ

Q1 : Pour quelle machine le JUKI 40104696 est-il utilisé ?

Le 40104696 MR-J3-200BN-KM084U646 est identifié comme un amplificateur servo Y de 2 kW pour les machines de placement SMT JUKI FX-3R et FX-3RA. Confirmez toujours l'étiquette de l'amplificateur d'origine avant de commander.

Q2 : Est-ce que le MR-J3-200BN-KM084U646 est un amplificateur servo de 2 kW ?

Oui. L'unité spécifique à l'application est répertoriée comme 2 kW, tandis que Mitsubishi spécifie officiellement la plateforme de base MR-J3-200BN standard comme un amplificateur servo SSCNET III de classe 200V de 2 kW.

Q3 : Le MR-J3-200BN peut-il remplacer directement le MR-J3-200BN-KM084U646 ?

Le modèle de base seul ne doit pas être utilisé pour confirmer la compatibilité. Le suffixe complet KM084U646, le numéro de pièce JUKI 40104696, le modèle de machine, l'application axe Y, les connecteurs et la plaque signalétique d'origine doivent tous être vérifiés avant le remplacement.

Q4 : Quels problèmes peuvent indiquer un défaut du servodrive de l'axe Y ?

Les symptômes possibles incluent des alarmes servo, l'impossibilité d'activer l'axe Y, un mouvement anormal, un arrêt intermittent de la machine, une instabilité du positionnement, des défauts de communication ou une perte complète du mouvement de l'axe Y. Les problèmes de moteur, de câble, d'alimentation et mécaniques doivent également être inspectés.

Q5 : Quelles informations sont nécessaires pour un devis ?

Veuillez fournir 40104696, MR-J3-200BN-KM084U646, le modèle de machine, la quantité requise, l'état souhaité, le pays de destination et une photo claire de la plaque signalétique de l'amplificateur d'origine. Ces informations nous aident à confirmer la pièce correcte avant le devis.
