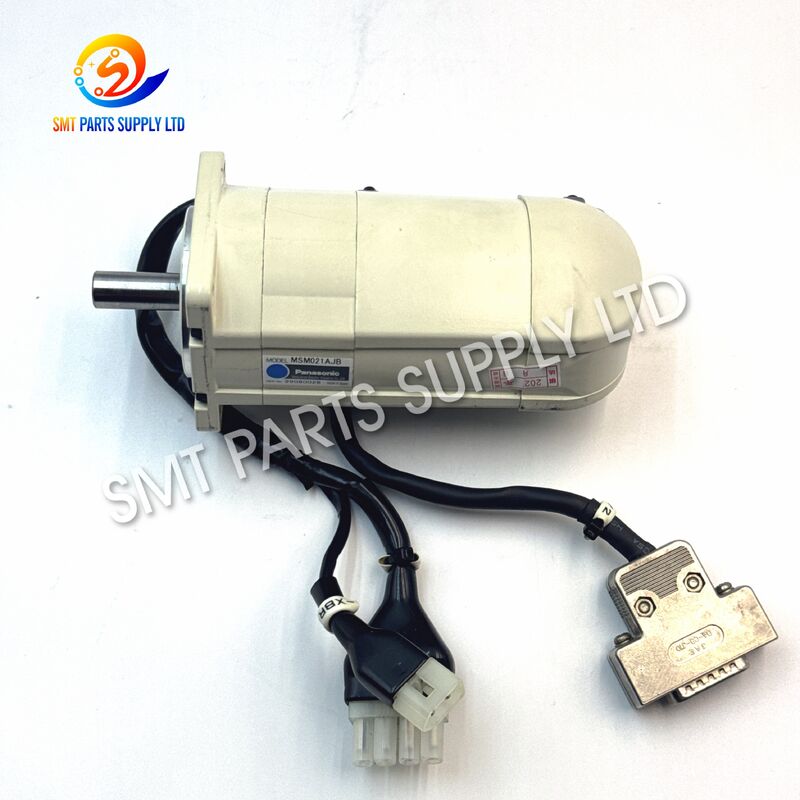

Panasonic MSM021AJB Moteur servo AC 200 W pour système de distribution HDF

Moteur servo AC Panasonic MSM021AJB 200W pour système de distribution HDF

Le Moteur servo AC Panasonic MSM021AJB est un composant de contrôle de mouvement de précision utilisé dans les systèmes de distribution HDF compatibles et d'autres équipements d'automatisation industrielle. Il convertit les commandes électriques d'un servodirecteur compatible en un mouvement rotatif contrôlé, permettant à l'axe de la machine d'effectuer des mouvements de positionnement, d'accélération, de décélération et de production répétitifs précis.

Le MSM021AJB appartient à la famille de moteurs MSM021A de Panasonic. Les données publiées pour les variantes MSM021A identifient cette famille comme une plateforme de moteur servo AC de 200W, classe 100V, utilisant un encodeur incrémental de 2500 p/r. Panasonic liste également les produits de la série MSM021 parmi ses produits de moteurs servo obsolètes, ce qui rend la vérification correcte du modèle particulièrement importante lors de l'approvisionnement de pièces de rechange pour la maintenance.

Pour un système de distribution HDF existant, la sélection du bon servomoteur permet de maintenir l'interface mécanique d'origine, la configuration de la rétroaction et les performances de contrôle de mouvement. Les acheteurs doivent toujours comparer le MSM021AJB complet, la configuration de l'arbre, du connecteur, les dimensions de montage et le servodirecteur installé avant le remplacement.

Cause

Les servomoteurs utilisés dans les systèmes de distribution fonctionnent par cycles répétés d'accélération, de positionnement, d'arrêt et de retour. Une utilisation prolongée, des contraintes mécaniques, une contamination ou l'usure des composants associés peuvent éventuellement entraîner des performances d'axe instables.

Les raisons typiques de vérification ou de remplacement d'un moteur MSM021AJB comprennent :

Un problème lié au moteur ne doit pas être diagnostiqué automatiquement à partir d'une seule erreur de positionnement. Des symptômes similaires peuvent également provenir du servodirecteur, du câble de l'encodeur, du câble du moteur, de l'accouplement, de la vis à billes, du rail de guidage ou des paramètres de contrôle de la machine.

Solution

Lorsqu'une machine de distribution présente un mouvement d'axe anormal, les techniciens doivent inspecter l'ensemble du système servo avant de remplacer les composants individuels.

Une procédure de maintenance pratique comprend :

1. Enregistrer l'alarme servo.
Vérifiez l'affichage de la machine ou l'amplificateur servo et enregistrez le code d'alarme exact avant de déconnecter le moteur.

2. Inspecter le mouvement mécanique.
Assurez-vous que l'axe connecté, la vis à billes, l'accouplement, le roulement ou le mécanisme de transmission se déplacent sans résistance anormale.

3. Vérifier les câbles et les connecteurs.
Des connecteurs desserrés, contaminés, cassés ou endommagés peuvent interrompre l'alimentation électrique ou la rétroaction de l'encodeur.

4. Inspecter le moteur existant.
Vérifiez l'arbre, le boîtier, le connecteur, le bruit des roulements, la résistance à la rotation et les dommages visibles.

5. Confirmer le numéro de modèle complet.
Utilisez MSM021AJB, pas simplement "moteur Panasonic 200W", lors de la demande d'un remplacement.

6. Comparer l'interface mécanique.
Vérifiez les dimensions de l'arbre, le montage de la bride, l'orientation du connecteur et la disposition des câbles.

7. Confirmer la compatibilité du servodirecteur.
La documentation Panasonic souligne que les moteurs et les servodirecteurs doivent être utilisés dans des combinaisons compatibles.

La correspondance correcte des modèles minimise les modifications d'installation et aide à restaurer efficacement le système de mouvement d'origine.

Spécifications

Spécifications principales du produit

Les listes publiées pour plusieurs variantes MSM021A identifient de manière cohérente la famille comme étant de 200W, 100V et un encodeur incrémental de 2500 p/r. La construction exacte dépendante du suffixe du MSM021AJB doit être vérifiée par rapport au moteur d'origine avant l'installation.

Exigences d'identification du modèle

Comparaison des séries MSM apparentées

Différentes familles de moteurs MSM peuvent se ressembler mais ne doivent pas être considérées comme directement interchangeables.

La puissance du moteur seule n'est donc pas suffisante pour la sélection du remplacement. La documentation Panasonic distingue les familles de moteurs par la tension, la puissance, les spécifications de l'encodeur et les servodirecteurs compatibles.

Application

Le Panasonic MSM021AJB convient aux équipements de distribution HDF compatibles où un mouvement rotatif contrôlé est requis.

Entraînement d'axe de distribution

Le moteur peut fournir un mouvement contrôlé à un axe de machine qui positionne les mécanismes liés à la distribution pendant les séquences de production programmées.

Positionnement de précision

La rétroaction de l'encodeur permet au système de contrôle servo de surveiller en continu le mouvement du moteur et de corriger l'axe selon la position commandée.

Automatisation répétitive

Les équipements de distribution effectuent souvent des milliers de mouvements répétés. Le contrôle servo convient aux applications nécessitant un démarrage, une accélération, un arrêt et un positionnement de retour constants.

Réparation de machine

Le MSM021AJB peut être utilisé pour remplacer un moteur existant de même spécification dans un équipement compatible.

Maintenance préventive

Les usines de production exploitant d'anciens systèmes d'automatisation peuvent conserver des servomoteurs spécifiques au modèle comme stock de maintenance pour réduire les temps d'arrêt causés par des défaillances de composants.

Support d'équipement hérité

Panasonic identifie les produits servo de la série MSM021 comme des produits hérités obsolètes. Les composants de remplacement correctement identifiés peuvent donc être précieux pour maintenir les machines de production existantes.

Comment ça marche

Le MSM021AJB fonctionne comme une partie d'un système servo en boucle fermée.

Contrôleur de machine → Servodirecteur → Moteur MSM021AJB → Axe mécanique → Rétroaction de l'encodeur

Étape 1 : Commande de mouvement

Le contrôleur de machine envoie une commande de position ou de mouvement selon le programme de distribution.

Étape 2 : Contrôle du servodirecteur

L'amplificateur servo traite la commande et régule la puissance électrique fournie au moteur.

Étape 3 : Rotation du moteur

Le MSM021AJB convertit le signal de commande électrique en mouvement rotatif contrôlé.

Étape 4 : Transmission mécanique

L'arbre transfère le mouvement via un accouplement, une poulie, une vis à billes ou un autre composant de transmission mécanique.

Étape 5 : Rétroaction de l'encodeur

L'encodeur mesure le mouvement du moteur et renvoie une rétroaction au système de contrôle servo.

Étape 6 : Correction automatique

Le système servo compare en permanence le mouvement commandé à la rétroaction réelle et corrige la réponse du moteur si nécessaire.

Ce principe en boucle fermée offre un positionnement plus contrôlé qu'un moteur standard fonctionnant sans rétroaction.

Pourquoi un mouvement servo correct est important

Un mouvement servo stable est particulièrement important dans les processus de distribution automatisés, car un mouvement d'axe incohérent peut affecter la répétabilité de la machine.

Un moteur de remplacement doit donc correspondre à la fois au système de contrôle électrique et à la structure mécanique de la machine.

Comment choisir

1. Confirmer MSM021AJB

Le code produit complet doit être la première référence de sélection.

Évitez de commander uniquement par :

• 200W
• Moteur servo Panasonic
• Moteur MSM
• Moteur HDF

Le code complet MSM021AJB fournit une référence d'approvisionnement beaucoup plus précise.

2. Vérifier la plaque signalétique d'origine

Fournissez une photo claire de l'étiquette du moteur d'origine. Cela permet de vérifier le modèle exact et de réduire les erreurs de commande.

3. Confirmer le servodirecteur

La compatibilité du moteur et du driver est essentielle. Les manuels servo de Panasonic demandent spécifiquement aux utilisateurs de vérifier la série du moteur, la puissance nominale, la spécification de tension, la spécification de l'encodeur et la combinaison de drivers désignée.

4. Comparer l'arbre

Vérifier :

• Diamètre de l'arbre
• Longueur de l'arbre
• Clavette
• Interface d'accouplement
• État mécanique

5. Comparer les dimensions de montage

Vérifier :

• Taille de la bride
• Positions des trous de montage
• Diamètre de centrage
• Dimensions du corps
• Dégagement d'installation

6. Comparer les connecteurs

Vérifiez les connecteurs d'alimentation et de rétroaction par rapport au moteur existant.

7. Confirmer la machine HDF

Si possible, fournissez le modèle de la machine de distribution HDF et la position d'installation.

Informations recommandées pour le devis

Pour une vérification plus rapide du modèle et un devis, veuillez fournir :

La fourniture de ces détails peut réduire considérablement les erreurs de compatibilité.

Maintenance et installation

Avant l'installation, coupez l'alimentation de la machine conformément aux procédures de sécurité du fabricant de l'équipement.

Inspectez le moteur de remplacement pour détecter tout dommage dû au transport et confirmez le numéro de modèle avant le montage.

Ne frappez pas l'arbre du moteur et ne forcez pas l'accouplement en position. Un impact mécanique excessif peut endommager les roulements de précision ou les composants de rétroaction.

Vérifiez le mécanisme entraîné pour une résistance anormale avant de connecter le moteur de remplacement. L'installation d'un nouveau moteur sur un axe mécanique bloqué peut surcharger le système servo.

Inspectez soigneusement les câbles du moteur et de l'encodeur. Un problème de câble peut produire des symptômes similaires à une défaillance du moteur.

Après l'installation, vérifiez l'initialisation de la machine, les alarmes servo, la direction de l'axe, la stabilité du mouvement et les performances de positionnement avant de remettre l'équipement en production normale.

FAQ

Q1. À quoi sert le Panasonic MSM021AJB ?

Le MSM021AJB est un servomoteur AC utilisé pour le contrôle de mouvement de précision dans les équipements d'automatisation industrielle compatibles, y compris les systèmes de distribution HDF. Il entraîne un axe mécanique tandis que la rétroaction de l'encodeur prend en charge le positionnement contrôlé et le mouvement répétitif.

Q2. Le MSM021AJB est-il un servomoteur 200W ?

Le MSM021AJB appartient à la famille de moteurs MSM021A de Panasonic. Les spécifications publiées pour les variantes MSM021A identifient la famille comme étant de 200W et 100V avec un encodeur incrémental de 2500 p/r. Les détails exacts du suffixe doivent toujours être vérifiés.

Q3. Un autre moteur Panasonic 200W peut-il remplacer le MSM021AJB ?

Pas automatiquement. Les moteurs de même puissance peuvent utiliser différentes classes de tension, encodeurs, arbres, connecteurs ou servodirecteurs compatibles. Confirmez le modèle complet et la configuration mécanique avant le remplacement.

Q4. Que dois-je fournir avant de commander ?

Veuillez fournir le modèle complet MSM021AJB, la quantité requise, une photo de la plaque signalétique du moteur, des photos de l'arbre et des connecteurs, le modèle de la machine HDF et le modèle du servodirecteur si disponible.

Q5. Pourquoi le servodirecteur doit-il également être vérifié ?

Le driver alimente et contrôle le moteur tout en traitant la rétroaction de l'encodeur. La documentation Panasonic exige des combinaisons moteur-driver compatibles, donc un mauvais appariement peut entraîner des alarmes, un mauvais fonctionnement ou une incompatibilité.

Contactez-nous

Vous recherchez un Moteur servo AC Panasonic MSM021AJB 200W pour un système de distribution HDF ?

Envoyez-nous votre modèle de moteur, quantité requise, modèle de machine, modèle de servodirecteur et des photos claires de l'étiquette du moteur d'origine et des connecteurs. Nous pouvons vous aider à confirmer la configuration requise avant le devis.

Nous fournissons des servomoteurs et des pièces de rechange pour l'automatisation industrielle pour la maintenance d'équipement, le remplacement et le support de ligne de production.

Contactez-nous pour la disponibilité actuelle, le devis, le délai de livraison, la confirmation technique et les options d'expédition internationale.
