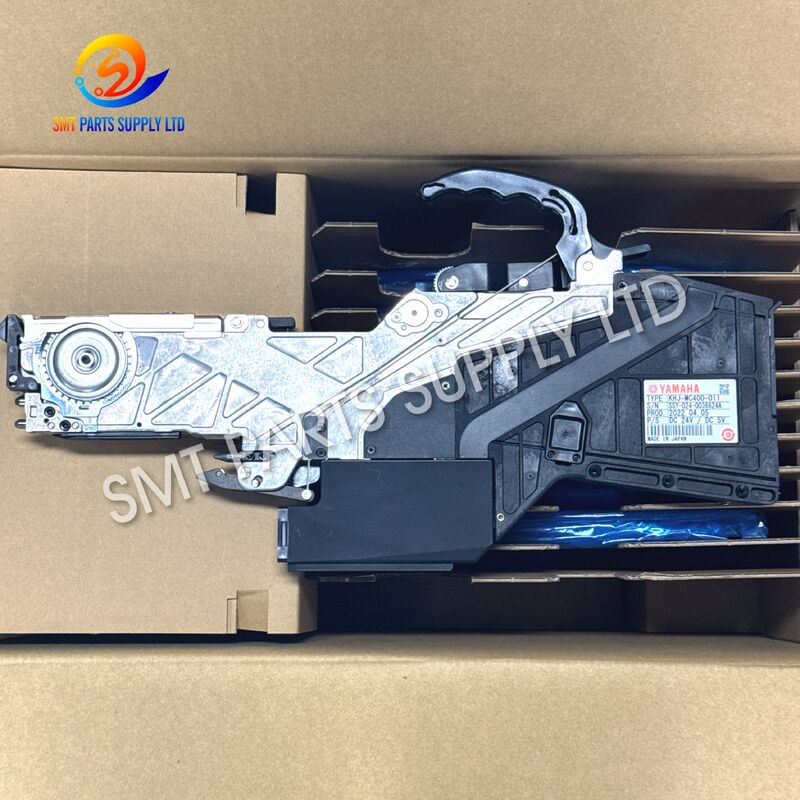

Chargeur électrique YAMAHA KHJ-MC400-011 SS24mm pour YS24 YSM10 YSM20

Chargeur électrique YAMAHA KHJ-MC400-011 SS24mm pour YS24 YSM10 YSM20

Le chargeur électrique KHJ-MC400-011 SS 24 mm fournit des composants électroniques emballés sur bande aux machines de placement CMS compatibles. Il fait avancer la bande transporteuse, expose les poches de composants à travers le chemin de manipulation de la bande de couverture et positionne les composants pour leur collecte par la buse de placement. Son rôle est la présentation des composants au sein du processus d'assemblage.

Ce chargeur est destiné aux besoins d'approvisionnement impliquant les machines YAMAHA YS24, YSM10 et YSM20, sous réserve de vérification de la configuration du chargeur installé. Le numéro de pièce complet, les spécifications de la bande et l'interface de la machine doivent être vérifiés ensemble avant l'achat.

Pour les équipes de maintenance, un distributeur correctement adapté constitue une option de remplacement lorsqu'une unité existante développe des défauts d'alimentation confirmés. Pour les planificateurs de production, des alimentateurs supplémentaires peuvent prendre en charge la préparation des bobines et l'inventaire des pièces de rechange. La désignation 24 mm fait référence à la largeur du ruban porteur ; Le pas de poche, les dimensions des composants et la profondeur de la bande restent des facteurs de sélection distincts. Une identification précise aide les acheteurs à obtenir un devis pertinent et à préparer l'installation avec moins d'incertitudes.

Cause : Pourquoi les problèmes d'alimentation en bande affectent l'assemblage

Une collecte fiable des composants commence par une présentation cohérente sur bande. Lorsque les poches s'arrêtent dans la mauvaise position ou que le ruban de couverture ne se décolle pas correctement, la machine peut subir des ramassages manqués, des tentatives répétées ou des interruptions nécessitant l'attention de l'opérateur.

Les causes possibles incluent des composants d'indexation usés, des guides de bande endommagés, des réglages inappropriés et une résistance excessive de la bobine. Cependant, des symptômes similaires peuvent également provenir des données de la buse, du système de vide ou des composants. Diagnostiquez la source avant de décider que le remplacement du chargeur est nécessaire.

Solution : faites correspondre le remplacement à la configuration réelle

Le KHJ-MC400-011 fournit une référence d'achat spécifique pour une exigence d'alimentation SS24 mm. Commencez par l’étiquette de l’unité existante, puis comparez la configuration de la machine et le matériau utilisé en production.

En cas de panne d'alimentation confirmée, un remplacement approprié peut restaurer la fonction d'alimentation des composants requise. Pour une configuration de production supplémentaire, vérifiez la capacité du chargeur, les positions de montage disponibles et la bobine de composants prévue avant de commander.

Une demande claire doit relier le numéro de pièce demandé à son application pratique. Cela permet aux équipes d’achats et d’ingénierie d’évaluer la même spécification.

Caractéristiques

Comprendre la largeur de la bande et le pas d'alimentation

La spécification 24 mm ne décrit pas la distance entre les composants. La largeur de la bande porteuse et le pas de poche sont des mesures différentes et affectent toutes deux la sélection ou la configuration du chargeur.

La profondeur du ruban et les caractéristiques du ruban de couverture influencent également la présentation des composants. Prévoir un dessin d'emballage lors de l'introduction d'un nouveau composant, notamment lorsque sa bobine diffère des matériaux déjà qualifiés sur la ligne.

Application

Ce chargeur SS24 mm est pertinent pour les travaux d'assemblage SMT utilisant une bande de composants compatible de 24 mm. Les applications potentielles incluent les tableaux de commande, les équipements de communication, l'électronique de puissance et les produits de consommation.

La sélection dépend des spécifications de l'emballage individuel plutôt que du nom de l'industrie. Les composants tels que les connecteurs ou les circuits intégrés peuvent convenir lorsque la géométrie de leur bande et leurs exigences de captage correspondent à la configuration complète de la machine.

Comment ça marche

La bande porteuse suit le chemin guidé du chargeur et s'engage dans le mécanisme d'indexation. L'entraînement électrique le fait avancer selon la séquence d'alimentation configurée, amenant les poches successives vers la zone de ramassage.

La bande de couverture se sépare le long de son itinéraire prévu afin que le composant soit accessible. La buse de la machine récupère ensuite le composant exposé et le transfère dans la séquence de placement.

Un chargement correct et des réglages adaptés sont essentiels. Une traînée excessive de la bobine, une bande endommagée ou un pas de poche incorrect peuvent affecter le fonctionnement même lorsque le chargeur est mécaniquement fonctionnel.

Comment choisir

Confirmez l'identification complète

Utilisez KHJ-MC400-011 dans la demande et incluez une photographie d'étiquette lisible. Ne présumez pas qu'un autre suffixe KHJ-MC400 est interchangeable uniquement parce qu'il a la même largeur nominale.

Vérifiez la machine prévue

Indiquez si le chargeur sera utilisé sur un équipement YS24, YSM10 ou YSM20. Incluez des photographies d'interface lorsque la configuration installée est incertaine ou a été modifiée.

Examiner l'emballage des composants

Confirmez la largeur du ruban de 24 mm, le pas de poche et la profondeur du ruban. Pour une nouvelle application, fournissez le dessin de l’emballage du composant et les exigences de production pertinentes.

Définir l'état et l'étendue de l'approvisionnement

Précisez la condition requise et identifiez les accessoires nécessaires. Demandez les photographies de l'unité proposée et confirmez ce qui est inclus dans le prix.

Accepter la vérification

Si nécessaire, demandez une reconnaissance de la machine et une démonstration d’alimentation avec du matériel représentatif. Un rapport de test utile identifie l'unité et explique les conditions dans lesquelles elle a été vérifiée.

Réception et préparation de production

A réception, comparez l’étiquette et les accessoires fournis avec la commande. Inspectez le connecteur, le guide-ruban, les surfaces de montage et le mécanisme de verrouillage pour détecter tout dommage visible.

Suivez les procédures applicables de la machine et du chargeur pour l'installation. Confirmez la reconnaissance et l'alimentation de l'échantillon, puis effectuez un essai contrôlé avec le composant prévu avant la sortie de production normale. Enregistrez le résultat afin que l'état de l'unité soit clair pour une utilisation future.

FAQ

Q1 : 24 mm indique-t-il la largeur maximale du composant ?

Non. Il identifie la largeur nominale de la bande porteuse. Les dimensions des composants doivent s'adapter à la pochette du ruban et rester compatibles avec le chemin d'alimentation, la buse et la machine de placement. Utilisez le dessin de l'emballage pour évaluer l'application.

Q2 : Ce chargeur peut-il être commandé pour YS24, YSM10 ou YSM20 ?

Ce sont les références des machines cibles pour ce produit. Fournissez les détails de votre machine et l'identification du chargeur existant avant l'achat afin que l'unité proposée puisse être examinée par rapport à la configuration installée.

Q3 : Un suffixe différent peut-il remplacer KHJ-MC400-011 ?

Un suffixe différent nécessite une vérification individuelle. Comparez l'étiquette, la configuration et la documentation technique pertinente. Une apparence similaire et une largeur de bande correspondante n'établissent pas que les deux versions de chargeur sont interchangeables.

Q4 : Le remplacement du chargeur résoudra-t-il tous les problèmes de ramassage ?

Le remplacement résout les problèmes causés par un chargeur défectueux. Les pannes de ramassage peuvent également impliquer la buse, l'aspirateur, l'état du ruban ou les paramètres de la machine. Diagnostiquez le problème et validez la configuration complète après le remplacement.

Q5 : Que doit contenir une demande de devis ?

Envoyez le numéro de pièce, la quantité, le modèle de machine, l'état préféré et la destination. Ajoutez une photographie de l'étiquette du chargeur, la date de livraison requise et toutes les exigences d'inspection pour aider à établir une offre claire et comparable.
