Chargeur électronique YAMAHA ZS KLJ-MC400-011 24 mm pour YSM20R

YAMAHA ZS KLJ-MC400-011 Chargeur électronique 24 mm pour YSM20R

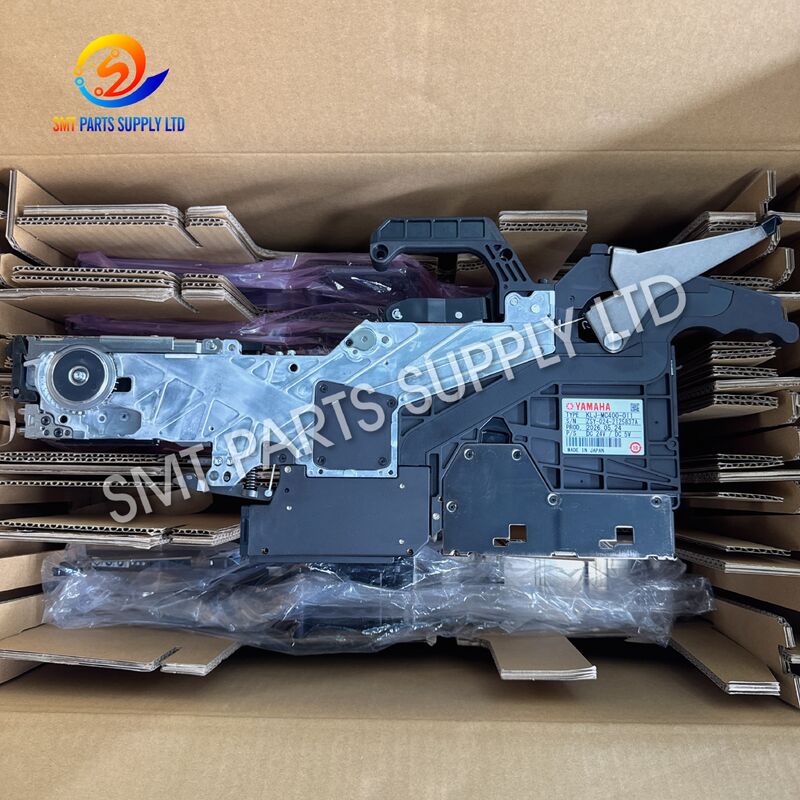

Le YAMAHA ZS KLJ-MC400-011 Chargeur électronique 24 mm est conçu pour alimenter des composants conditionnés dans une bande porteuse gaufrée de 24 mm aux équipements de placement SMT compatibles. Il assure une avancée contrôlée de la bande, de sorte que chaque poche de composant est positionnée avec précision au point de prélèvement pour la tête de placement.

La famille KLJ-MC400 est identifiée dans la documentation technique YAMAHA comme la série ZS FEEDER ASSY. 24MM. Les dimensions du chargeur documentées sont d'environ 507 mm x 228 mm x 31,5 mm, avec un poids d'environ 1,47 kg. Il prend en charge les bandes porteuses gaufrées de 24 mm avec une épaisseur de bande maximale de 0,6 mm et des réglages de pas d'alimentation de 2 mm à 32 mm.

Pour les fabricants d'électronique exploitant des lignes SMT à composants mixtes, un chargeur correctement sélectionné permet de maintenir un positionnement constant de la bande, un prélèvement stable des composants et des changements de production efficaces.

Cause

Les problèmes de production liés aux chargeurs sont souvent causés par l'usure mécanique, des spécifications de bande incorrectes, une contamination, des guides de bande endommagés ou une sélection de chargeur inappropriée.

Un chargeur qui n'avance pas la bande porteuse de manière constante peut entraîner l'arrivée de la poche de composant en dehors de la position de prélèvement prévue. Cela peut contribuer à des erreurs de prélèvement, à la perte de composants, à des arrêts de machine ou à des interventions répétées de l'opérateur.

Une largeur de chargeur incorrecte est un autre problème courant. Un chargeur conçu pour une bande porteuse de 24 mm doit être associé à la bonne largeur de bande et à la bonne configuration de bobine plutôt que d'être remplacé par un chargeur incompatible.

L'usure du mécanisme de transport de bande peut également affecter la répétabilité après une utilisation prolongée en production. Une inspection régulière du corps du chargeur, du chemin de bande et des sections mobiles est donc importante pour maintenir un fonctionnement constant.

Solution

Le chargeur KLJ-MC400-011 ZS 24 mm offre une solution d'alimentation dédiée pour les composants fournis en bande porteuse gaufrée de 24 mm.

Son mécanisme d'alimentation électronique fait avancer la bande selon le pas configuré pour le boîtier du composant. Le chargeur présente les poches de composants successives à la position de prélèvement de la machine, permettant à la tête de placement de retirer les composants pendant la production automatisée.

Le chargeur prend en charge une large gamme de pas de bande, ce qui le rend adapté à différentes longueurs de boîtiers de composants tout en conservant la même largeur de bande porteuse de 24 mm.

L'utilisation de la bonne série de chargeurs peut aider les utilisateurs à obtenir une manipulation de matériaux plus stable, à réduire les ajustements inutiles de position de bande et à améliorer l'efficacité de la préparation des chargeurs lors de la configuration de la ligne.

Spécifications

Les spécifications dimensionnelles, de bande et de pas d'alimentation ci-dessus sont listées pour la famille de chargeurs ZS 24 mm KLJ-MC400-00X dans la documentation de référence YSM20R.

Comparaison des séries de chargeurs ZS

Les informations de référence YAMAHA identifient KLJ-MC400 comme la famille de chargeurs ZS 24 mm et listent progressivement des familles de chargeurs KLJ plus larges pour les bandes porteuses de 32 mm, 44 mm, 56 mm et 72 mm.

Application

Le chargeur YAMAHA ZS KLJ-MC400-011 est destiné à la production SMT automatisée où les composants électroniques sont fournis en bande porteuse gaufrée de 24 mm.

Il peut être utilisé pour des composants dont les dimensions de boîtier nécessitent un format de bande plus large que les bandes standard de 8 mm, 12 mm ou 16 mm. Les applications typiques peuvent inclure des circuits intégrés plus grands, des connecteurs, des modules et d'autres composants conditionnés dans une bande gaufrée compatible de 24 mm.

Le chargeur est particulièrement utile dans les environnements de production nécessitant des changements de modèle fréquents, car les réglages de pas disponibles s'adaptent à différents espacements de poches sans avoir à changer de largeur de chargeur.

Il convient à une utilisation dans les secteurs de la fabrication électronique tels que l'électronique industrielle, l'électronique automobile, les équipements de communication, l'électronique grand public, les produits de contrôle de puissance et d'autres opérations d'assemblage de PCB.

Comment ça marche

Le chargeur maintient la bobine de composants et guide la bande porteuse de 24 mm à travers le chemin de transport de la bande.

Pendant la production, le mécanisme d'entraînement électronique fait avancer la bande selon le pas programmé. Chaque mouvement amène la poche de composant suivante en position de prélèvement.

La machine de placement retire ensuite le composant exposé de la poche de la bande à l'aide de la buse appropriée. Après le prélèvement, le chargeur fait avancer à nouveau la bande selon le pas de composant programmé.

Pour la famille de chargeurs ZS 24 mm KLJ-MC400-00X, la documentation YAMAHA liste des sélections de pas d'alimentation de 2 mm, 4 mm, 8 mm, 12 mm, 16 mm, 20 mm, 24 mm, 28 mm et 32 mm.

Cette gamme permet à une largeur de chargeur de gérer divers formats de composants en bande porteuse de 24 mm.

Comment choisir

Confirmez d'abord le numéro de pièce du chargeur sur l'étiquette du chargeur existant. Pour ce produit, le numéro cible est KLJ-MC400-011.

Confirmez ensuite que la bande porteuse est large de 24 mm. La largeur du chargeur doit toujours correspondre au format de bande utilisé pour le composant.

Vérifiez le matériau de la bande et la conception de la poche. La spécification documentée KLJ-MC400-00X est destinée aux bandes porteuses gaufrées avec une épaisseur maximale de 0,6 mm.

Le pas d'alimentation du composant doit également être confirmé. Cette famille de chargeurs prend en charge plusieurs réglages de pas de 2 mm à 32 mm, mais le réglage réel requis dépend du conditionnement du composant.

Enfin, confirmez le modèle de machine et l'interface du chargeur avant de commander. Une photo de l'étiquette du chargeur existant, du modèle de machine et des informations sur la bobine de composant peut réduire considérablement le risque de sélectionner une révision de chargeur incorrecte.

Pourquoi choisir le KLJ-MC400-011

Le principal avantage de ce chargeur est son format de bande dédié de 24 mm combiné à de multiples options de pas d'alimentation.

Au lieu d'adapter un chargeur plus étroit à une bande inadaptée, les opérateurs peuvent utiliser la bonne largeur de chargeur pour un guidage de bande stable. Ceci est particulièrement important lorsque les composants sont conditionnés dans des poches gaufrées plus grandes où l'alignement de la bande affecte directement la position de prélèvement.

Le KLJ-MC400-011 est également identifiable par un numéro de pièce YAMAHA spécifique, ce qui simplifie le remplacement des chargeurs de rechange et la gestion des stocks.

Pour les usines qui maintiennent plusieurs largeurs de chargeurs, la séparation claire des unités KLJ-MC400 24 mm des autres familles de chargeurs ZS peut aider à réduire les erreurs de configuration lors des changements de production.

Recommandations de maintenance

Gardez le chemin de la bande porteuse propre et exempt de débris de composants lâches, de résidus d'adhésif et de poussière.

Inspectez le guide de bande et le mécanisme de transport en cas d'alimentation anormale, d'indexation irrégulière ou d'erreurs de prélèvement répétées.

Ne forcez pas la bande porteuse à travers le chargeur si une résistance excessive est détectée. Confirmez d'abord l'installation de la bobine, l'orientation de la bande et les dimensions de la bande.

Pendant le stockage, protégez le chargeur contre les chocs, l'humidité excessive et la contamination. La manipulation du chargeur doit être effectuée avec soin car les sections de guidage et de positionnement de la bande nécessitent un alignement mécanique constant.

Pour les achats de remplacement, conservez l'ancienne étiquette du chargeur ou des photographies claires disponibles afin que le numéro de pièce et la configuration puissent être comparés avant l'expédition.

FAQ

Q1 : Quelle largeur de bande le KLJ-MC400-011 prend-il en charge ?
La famille de chargeurs KLJ-MC400 est conçue pour les bandes porteuses de 24 mm. La documentation YAMAHA spécifie une bande gaufrée de 24 mm avec une épaisseur maximale de 0,6 mm pour la série KLJ-MC400-00X.

Q2 : Le KLJ-MC400-011 est-il un chargeur électronique ?
Oui. Le KLJ-MC400-011 est identifié dans les listes industrielles comme un chargeur YAMAHA série ZS 24 mm et est couramment fourni comme chargeur SMT électronique pour les applications d'alimentation automatique de composants.

Q3 : Quels pas d'alimentation sont pris en charge ?
La spécification du chargeur ZS 24 mm KLJ-MC400-00X liste des réglages de pas d'alimentation de 2 mm, 4 mm, 8 mm, 12 mm, 16 mm, 20 mm, 24 mm, 28 mm et 32 mm.

Q4 : Ce chargeur peut-il être utilisé sur le YAMAHA YSM20R ?
La documentation de référence YAMAHA YSM20R inclut la famille de chargeurs ZS 24 mm KLJ-MC400-00X dans ses spécifications de chargeurs. Pour une configuration de machine particulière, confirmez l'étiquette du chargeur et l'interface de la machine avant de commander.

Q5 : Quelles informations doivent être fournies avant de demander un devis ?
Veuillez fournir le numéro de pièce requis, la largeur du chargeur, le modèle de machine, la quantité demandée et, lorsque disponible, une photo claire de l'étiquette du chargeur existant. Cela permet une vérification de compatibilité et une préparation de devis plus rapides.

Contactez-nous

Besoin de chargeurs électroniques YAMAHA ZS KLJ-MC400-011 24 mm pour votre ligne de production SMT ?

Envoyez-nous votre numéro de pièce, modèle de machine, largeur de chargeur, quantité et photo de l'étiquette du chargeur. Nous pouvons vous aider à confirmer la bonne configuration avant le devis.

Pour les commandes en gros, les chargeurs de remplacement ou les besoins en chargeurs YAMAHA mixtes, envoyez votre demande dès aujourd'hui pour prix, disponibilité, options d'état et détails de livraison.
