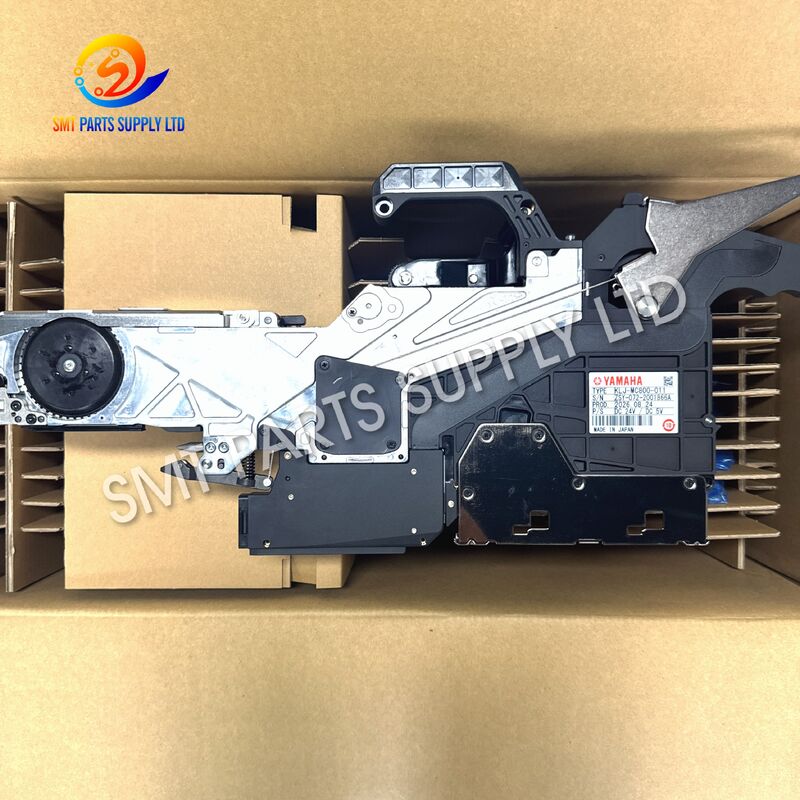

Chargeur électrique YAMAHA KLJ-MC800-011 ZS72mm pour monteur SMT

YAMAHA KLJ-MC800-011 Alimentateur électrique ZS 72mm pour montage SMT

L'alimentateur électrique à bande KLJ-MC800-011 ZS 72mm est une unité d'alimentation de composants pour les équipements de prélèvement et de placement SMT compatibles. Il gère les composants fournis en bande porteuse de 72 mm, faisant avancer la bande afin que la tête de placement puisse collecter les composants à une position de prélèvement définie.

Pour les équipes de production assemblant des cartes avec des composants conditionnés dans des bandes plus larges, la sélection correcte de l'alimentateur est une partie essentielle de la préparation de la machine. La largeur de la bande, la géométrie des poches, le pas d'alimentation et l'interface machine doivent fonctionner ensemble pour assurer une présentation cohérente des composants.

Cet alimentateur peut être envisagé pour remplacer une unité correspondante, préparer une configuration de production supplémentaire ou maintenir une pièce de rechange pour l'entretien programmé. La sélection doit commencer par le numéro de pièce complet et la configuration de la machine existante. Bien que les alimentateurs puissent sembler similaires, les différences de révision, d'interface ou de spécifications de bande prises en charge peuvent affecter la compatibilité. La confirmation de ces détails avant l'achat aide les équipes d'achat et d'ingénierie à s'accorder sur l'assemblage requis et à éviter des retards d'installation inutiles.

Les interruptions d'alimentation n'indiquent pas toujours un alimentateur défectueux. L'état de la bande porteuse, une configuration incorrecte et l'usure peuvent produire des symptômes similaires. L'identification de la cause réelle aide à déterminer si un réglage, une maintenance ou un remplacement est approprié.

Une décision de remplacement doit suivre l'inspection du chemin d'alimentation complet. Changer l'alimentateur seul peut ne pas résoudre les erreurs causées par un emballage inadapté ou des réglages machine incorrects.

Pour une application nécessitant un alimentateur ZS 72 mm, le KLJ-MC800-011 fournit une référence de numéro de pièce spécifique pour l'évaluation des achats et du remplacement. Faire correspondre cette référence à l'équipement existant permet de réduire l'incertitude lors de l'approvisionnement d'un ensemble d'alimentation.

L'objectif pratique est la livraison contrôlée des poches de composants à l'emplacement de prélèvement de la machine. Une installation, un chargement de bande et une configuration corrects sont essentiels pour atteindre ce résultat.

Avant la mise en production, effectuer un essai d'alimentation contrôlé avec du matériel représentatif. Vérifier la position de la poche, le mouvement de la bande de couverture et les performances de prélèvement conformément à la procédure d'exploitation de la machine.

La désignation 72 mm fait référence à la largeur nominale de la bande porteuse. Elle ne décrit pas la largeur maximale du corps du composant, les dimensions du corps de l'alimentateur ou la capacité de composants de la machine de placement.

Les caractéristiques électriques, les dimensions, le poids et les valeurs de pas prises en charge doivent être tirés de la documentation applicable à l'unité exacte.

Cet alimentateur est pertinent pour les travaux de production utilisant des composants conditionnés dans une bande porteuse 72 mm appropriée. Les spécifications d'emballage du fabricant de composants doivent être vérifiées avant d'attribuer l'alimentateur à un programme de carte.

Ce sont des scénarios de production potentiels, plutôt que des garanties que chaque composant dans ces industries nécessite cet alimentateur.

Yamaha identifie le YSM20 comme prenant en charge les alimentateurs électriques de la série ZS. La compatibilité exacte du KLJ-MC800-011 nécessite toujours une vérification par rapport à la configuration de la machine et à la documentation applicable de l'alimentateur. Yamaha Motor Co., Ltd.

Un alimentateur électrique à bande fait avancer la bande porteuse par incréments contrôlés afin que les poches de composants atteignent l'emplacement de prélèvement. La séquence suivante décrit le processus d'alimentation général ; les opérateurs doivent suivre les instructions de leur équipement spécifique.

L'alimentateur fournit les composants ; la machine de placement contrôle leur prélèvement et leur placement sur le circuit imprimé.

Un alignement correct des poches et un mouvement de bande fluide sont importants tout au long du fonctionnement. Une résistance excessive du rouleau, une bande endommagée ou un routage incorrect de la bande de couverture peuvent interférer avec l'alimentation même lorsque le mécanisme de l'alimentateur fonctionne normalement.

Confirmer le numéro de pièce complet

Utiliser KLJ-MC800-011 comme référence d'identification. Comparer l'étiquette complète sur l'alimentateur existant, y compris le suffixe. Des numéros similaires ne doivent pas être considérés comme une preuve que deux révisions sont interchangeables.

Vérifier la configuration de la machine

Fournir le modèle de la machine et les détails de la configuration de l'alimentateur installé. Le cas échéant, inclure la référence de la liste de pièces applicable ou une photographie de la zone de connexion de l'alimentateur.

Examiner l'emballage des composants

Confirmer la largeur de la bande porteuse 72 mm, le pas des poches, la profondeur des poches et les dimensions des composants. La largeur de bande seule est insuffisante pour déterminer si le processus d'alimentation et de prélèvement complet fonctionnera.

Définir la portée de l'achat

Indiquer la quantité, l'état requis et les accessoires attendus. Clarifier si le devis couvre un ensemble d'alimentateur complet et identifier les articles qui doivent l'accompagner.

Se mettre d'accord sur les preuves d'inspection

Pour une unité de remplacement, demander des photographies d'identification claires et des informations pertinentes sur l'état. Si des tests fonctionnels sont inclus, se mettre d'accord sur ce que couvre le test et si une bande représentative sera utilisée.

Planifier les vérifications d'installation

Prévoir du temps pour la reconnaissance de la machine, le chargement de la bande, la configuration du pas et le prélèvement d'essai. Un numéro de pièce correspondant prend en charge l'identification mais n'élimine pas les vérifications de mise en service normales.

Garder le chemin de la bande et la zone de prélèvement exempts de fragments d'emballage lâches. Inspecter les guides de bande accessibles et les points de routage de la bande de couverture pour détecter toute contamination ou dommage, en suivant les instructions de maintenance de l'équipement.

Manipuler l'alimentateur en utilisant ses points de support désignés et protéger les connexions exposées pendant le stockage ou le transport. Éviter de forcer la bande à travers un mécanisme restreint.

Lors de l'investigation d'un problème d'alimentation, enregistrer l'alarme de la machine, les spécifications de la bande et les conditions de fonctionnement. Ces informations facilitent la distinction entre un défaut de l'alimentateur et un problème de matériau ou de configuration.

Q1 : Quelle est la fonction principale du KLJ-MC800-011 ?

Il fait avancer les composants conditionnés en bande porteuse 72 mm appropriée vers la position de prélèvement d'une machine SMT compatible. La tête de placement prélève ensuite chaque composant pour le placer sur le circuit imprimé.

Q2 : 72 mm signifie-t-il que l'alimentateur peut gérer un composant de 72 mm de large ?

Non. Cela fait référence à la largeur de la bande porteuse. Les dimensions des composants, la géométrie des poches, la sélection de la buse et les limites de manipulation de la machine doivent être vérifiées séparément avant de confirmer qu'un composant particulier peut être traité.

Q3 : Cet alimentateur peut-il remplacer tous les autres alimentateurs 72 mm ?

Non. La largeur de bande n'établit pas l'interchangeabilité. Comparer la série de l'alimentateur, le numéro de pièce complet, la révision, l'interface mécanique et les exigences de la machine avant de sélectionner un remplacement pour une installation existante.

Q4 : Une configuration est-elle nécessaire avant la production ?

L'installation doit inclure les vérifications spécifiées pour la machine et l'alimentateur. Celles-ci peuvent impliquer la reconnaissance de l'alimentateur, le chargement de la bande, les réglages de pas, la position de prélèvement et un essai contrôlé utilisant le matériau de production prévu.

Q5 : Quelles informations doivent accompagner une demande ?

Envoyer le numéro de pièce complet, le modèle de la machine, la quantité requise, l'état préféré et des photographies de l'unité existante. Inclure les spécifications de la bande porteuse lors de la demande d'aide pour une nouvelle application d'alimentation de composants.

Demander un devis pour KLJ-MC800-011

Besoin d'un alimentateur électrique ZS 72 mm pour une configuration existante ou un futur travail de production ? Envoyez vos exigences pour un devis et une évaluation de compatibilité.

Inclure une photographie claire de l'étiquette de votre alimentateur actuel pour aider à confirmer l'assemblage demandé. Demander les prix, la disponibilité, les détails d'inspection et les options de livraison pour la quantité requise.
