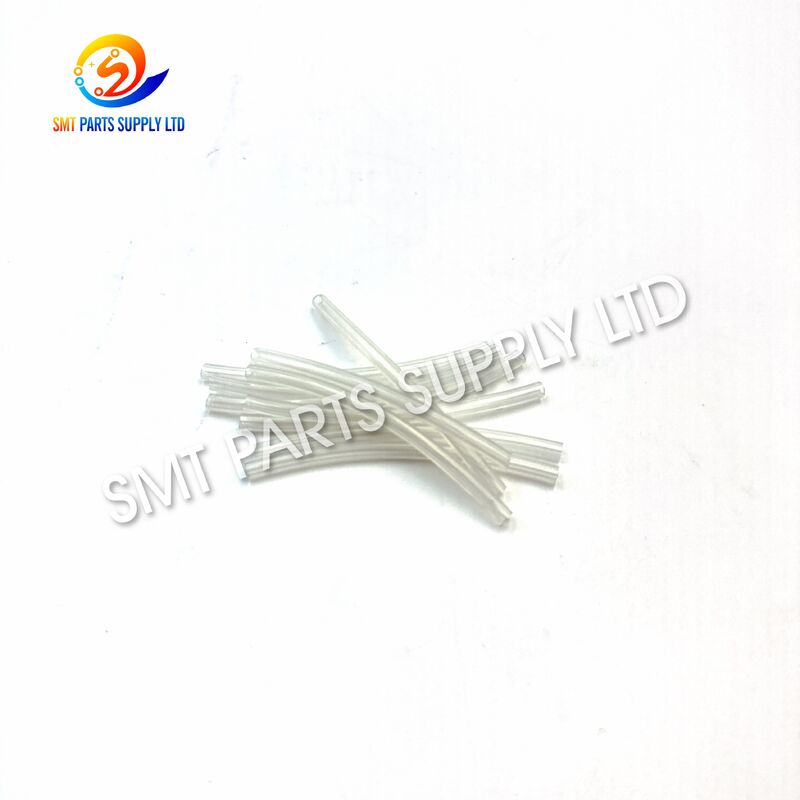

Panasonic N610144919AB Tube à vide à tête 64 mm pour CM402 CM602 NPM 12 têtes

LePanasonic N610144919AB Tube à vide à tête 64 mmest un composant de remplacement pneumatique de précision utilisé dans lesSystèmes de placement CMS à 12 têtes Panasonic CM402, CM602 et NPM. Installé à l'intérieur du circuit de vide de la tête de placement, il fournit un chemin contrôlé pour la pression négative entre les composants pneumatiques associés et le système de collecte côté buse.

Lors du placement SMT, un vide stable est essentiel pour une collecte, un transport, un alignement et un placement fiables des composants. Un tube usé, fissuré, durci, pincé ou qui fuit peut réduire l'efficacité de l'aspiration et contribuer à des erreurs de captage intermittentes ou à des chutes de composants.

Remplacer un tube détérioré par le bonSpécification N610144919AB 64 mmaide à rétablir l'état du circuit de dépression de la tête. Ce produit convient aux usines SMT, aux fabricants EMS, aux services de maintenance des équipements, aux centres de réparation de têtes de placement et aux distributeurs de pièces de rechange.

Informations de base sur le produit

Cause - Pourquoi le tube à vide de la tête doit être remplacé

L'unité de placement à 12 têtes effectue des cycles continus de ramassage et de placement à grande vitesse. Le tube à vide à l’intérieur de la tête est exposé à des mouvements répétés, des vibrations, des flexions, des changements de pression pneumatique et de longues heures de fonctionnement.

Au fil du temps, ces conditions peuvent affecter les performances du tube.

Étant donné que le tube fait partie du chemin du vide, même une petite fuite peut réduire l’efficacité de l’aspiration.

Pour cette raison, le N610144919AB doit être inspecté chaque fois que l'unité à 12 têtes développe un comportement de vide instable.

Symptômes courants nécessitant une inspection

Le personnel de maintenance devra peut-être vérifier le tube à vide et les composants associés lorsque la machine indique :

• Faible ramassage des composants
• Panne de ramassage intermittente
• Composants tombant lors du mouvement de la tête
• Vide faible ou instable
• Alarmes liées au vide
• Fissures à la surface du tube
• Tube durci ou cassant
• Sections de tubes aplaties
• Connexions lâches
• Réponse pneumatique anormale

Ces symptômes peuvent également être provoqués par d'autres composants, notamment les buses, les porte-buses, les électrovannes, les filtres, les raccords, les capteurs ou le générateur de vide.

Le circuit pneumatique complet doit donc être inspecté avant son remplacement.

Solution - Remplacez le tube à vide N610144919AB usé

Lorsque l'inspection confirme que le tube d'origine est fissuré, vieilli, fuit, contaminé ou restreint, remplacez-le par le bon.Panasonic N610144919AB Tube à vide à tête 64 mmaide à restaurer le chemin de vide prévu.

Une installation correcte permet un transfert constant de pression négative vers le système côté buse pendant la manipulation des composants.

Avantages de l'entretien

Caractéristiques

Identification de commande recommandée

Pour un achat précis, utilisez :

Panasonic + N610144919AB + 64 mm + CM402/CM602/NPM + 12 têtes

Les configurations de la machine et de la tête peuvent différer. Vérifiez toujours le numéro de pièce d'origine installée avant de passer une commande.

Application

LeN610144919AB Tube à vide à tête de 64 mmest principalement utilisé pour l'entretien du système de vide à tête de placement sur les machines Panasonic SMT compatibles.

Les applications typiques incluent :

• Entretien de la tête CM402
• Réparation CM602 12 têtes
• Service de tête de placement NPM
• Remplacement de la conduite de vide
• Entretien préventif de la tête
• Dépannage pneumatique
• Remise à neuf de la tête de placement
• Inventaire de pièces détachées SMT

Industries manufacturières typiques

Ce tube de remplacement peut prendre en charge les machines utilisées dans :

• Electronique grand public
• Electronique automobile
• Matériel de communication
• Electronique industrielle
• Fabrication d'alimentations électriques
• Produits LED
• Matériel informatique
• Appareils domestiques intelligents
• Electronique médicale
• Assemblage général de PCB

L'application finale peut varier, mais le rôle du tube reste le même : maintenir un chemin pneumatique adapté au sein de la tête de placement.

Rôle du circuit à vide dans le placement SMT

Le système de vide est chargé de créer la succion nécessaire pour maintenir un composant sur la buse pendant le mouvement.

Les composants associés typiques comprennent :

LeN610144919ABfait partie de cette voie de transfert sous vide.

Il ne génère pas lui-même de vide. Au lieu de cela, cela aide à transmettre la pression négative générée par le système à la zone requise de la tête de placement.

Comment ça marche

1. Positionnement du micro

La machine déplace la buse sélectionnée au-dessus du composant alimenté par le chargeur ou le bac.

2. Activation du vide

Le système pneumatique active le vide selon le cycle de ramassage programmé.

3. Transfert de pression négative

Le vide circule dans le circuit pneumatique.

LeN610144919AB Tube à vide 64 mmfait partie de ce chemin.

4. Ramassage des composants

La pression négative atteint la zone de la buse, permettant à la buse de maintenir le composant électronique.

5. Transfert de composants

La tête bouge tandis que le vide reste actif pour retenir le composant.

6. Placement

La machine positionne le composant au-dessus de l'emplacement programmé du PCB.

7. Libération du vide

Le vide est coupé ou relâché pour séparer le composant de la buse.

Ce processus se répète continuellement pendant la production.

Un état stable des tubes permet de garantir que la réponse pneumatique reste cohérente tout au long de ces cycles répétés.

Pourquoi la spécification 64 mm est importante

Les tubes à vide ne doivent pas être sélectionnés uniquement en fonction de leur similitude visuelle.

La longueur du tube affecte le routage à l'intérieur de la tête de placement.

Un tube trop court peut créer :

• Tension excessive
• Mauvais engagement
• Flexion anormale
• Usure prématurée

Un tube trop long peut provoquer :

• Boucles indésirables
• Contact avec des pièces mobiles
• Pincer
• Espace d'installation restreint

Lespécification 64 mmdoit donc être confirmé avec le numéro de pièce exact.

Comment choisir

1. Confirmez le numéro de pièce

Numéro de pièce requis :

N610144919AB

Il s'agit de la référence d'identification principale.

2. Confirmez la longueur

Spécification requise :

64mm

La longueur doit être soigneusement vérifiée avant de commander.

3. Confirmez le type de tête

Ce produit est associé à :

Application à 12 têtes

Différentes configurations de tête peuvent utiliser différents tubes.

4. Confirmez le modèle de machine

L'application typique comprend :

CM402 / CM602 / NPM

Vérifiez la machine installée et la configuration de la tête avant l'achat.

5. Comparez le tube d'origine

Confirmer:

• Numéro de pièce
• Longueur du tube
• Diamètre
• Points de connexion
• Acheminement des tubes
• Modèle de machine
• Configuration de la tête

Une photo du composant installé d'origine peut aider à la vérification.

Informations de demande recommandées

Fournir des informations complètes permet de réduire la sélection incorrecte de pièces.

Recommandations d'entretien

Vérifier la surface du tube

Inspecter :

• Fissures
• Durcissement
• Usure superficielle
• Aplanissement
• Flexion anormale

Vérifier les extrémités des tubes

Les extrémités des tubes doivent être inspectées pour déceler toute usure ou mauvaise connexion avec les raccords.

Évitez les virages serrés

Un acheminement incorrect peut restreindre le chemin du flux d’air interne.

Gardez le circuit pneumatique propre

Il faut empêcher la poussière, l’huile et les débris de pénétrer dans les conduites de vide.

Remplacez rapidement les pièces endommagées

Si une fuite ou une détérioration est confirmée, le remplacement est généralement préférable à la réparation temporaire.

Référence de dépannage

Un problème de production lié au vide doit toujours être diagnostiqué systématiquement plutôt que de supposer qu’un composant en est responsable.

Comparaison avec les tubes à vide Panasonic associés

FAQ
