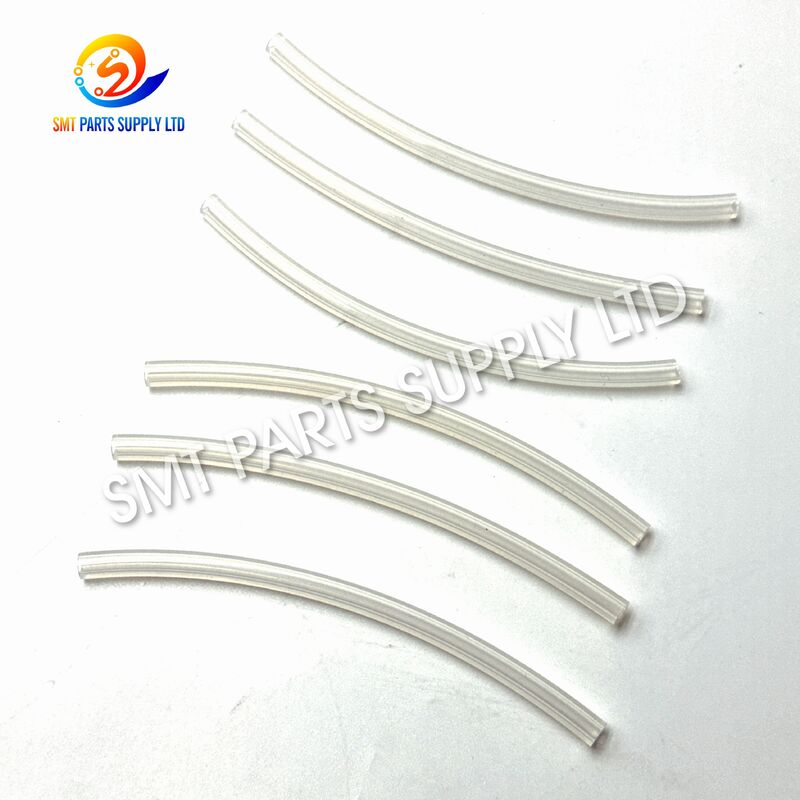

Tube à vide pour tête Panasonic KXF0DS4AA00 de 120 mm pour CM402 NPM 3 têtes

Le Tube à vide pour tête Panasonic KXF0DS4AA00 de 120 mm est un composant pneumatique de remplacement conçu pour les applications de placement SMT Panasonic CM402 et NPM à 3 têtes. Installé dans le circuit de vide de la tête de placement, le tube transfère la pression de vide entre les composants pneumatiques associés et le système de préhension côté buse, aidant la tête à créer l'aspiration nécessaire pour maintenir les composants électroniques lors de la préhension, du mouvement et du placement.

Les performances de vide sont critiques dans la production SMT à haute vitesse. Le vieillissement, la fissuration, la déformation, la contamination ou la fuite d'un tube à vide de tête peuvent réduire l'aspiration effective et contribuer à des performances de préhension instables. Le remplacement d'un tube détérioré par la spécification KXF0DS4AA00 correcte permet de restaurer l'état du circuit de vide.

Ce tube à vide de 120 mm convient pour la réparation de têtes de placement, la maintenance planifiée, la remise à neuf de machines et le stock de pièces de rechange dans les environnements de fabrication électronique.

Informations de base sur le produit

Cause – Pourquoi le tube à vide de tête nécessite un remplacement

La tête de placement effectue des milliers de cycles de préhension et de placement répétitifs lors de la production SMT normale.

Le tube à vide fonctionne en continu dans le cadre du circuit pneumatique. Les mouvements répétés de la machine, la flexion, les changements de pression, la contamination environnementale et les longues heures de production peuvent affecter progressivement l'état du tube.

Les causes courantes de détérioration comprennent :

Une petite fuite dans une conduite de vide peut avoir un effet plus important que sa taille physique ne le suggère, car la tête de placement dépend d'une pression négative stable pour la manipulation des composants.

Symptômes typiques des problèmes de tube à vide

Le personnel de maintenance peut inspecter le KXF0DS4AA00 et le circuit de vide associé si la machine présente des symptômes tels que :

• Faible préhension de composant
• Échec de préhension intermittent
• Chute de composants pendant le mouvement de la tête
• Niveau de vide instable
• Fissures visibles du tube
• Durcissement ou déformation du tube
• Connexion de tube lâche
• Flux d'air de vide restreint
• Alarmes de préhension répétées
• Variation des performances de vide entre les cycles

Ces symptômes peuvent également provenir des buses, des filtres, des vannes, des raccords, des capteurs, des générateurs de vide ou d'autres pièces pneumatiques.

Le circuit de vide complet doit donc être vérifié avant de décider quel composant nécessite un remplacement.

Solution – Remplacer le tube à vide KXF0DS4AA00 usé

Lorsque l'inspection confirme une détérioration ou une fuite dans le tube d'origine, son remplacement par le Tube à vide pour tête KXF0DS4AA00 de 120 mm correct permet de restaurer la connexion pneumatique au sein de la tête de placement.

Un tube correctement installé prend en charge le transfert de vide constant et permet au système de buse d'accomplir sa fonction de préhension dans les conditions de fonctionnement prévues de la machine.

Avantages de la maintenance

Spécifications

Identification recommandée

Pour un achat précis, utilisez l'identification complète :

Panasonic + KXF0DS4AA00 + 120 mm + CM402/NPM + 3 têtes

Les configurations de machines et de têtes peuvent varier. Les acheteurs doivent confirmer le numéro de pièce d'origine et la configuration installée avant de commander.

Application

Le Tube à vide pour tête KXF0DS4AA00 est destiné au système de vide dans les applications de têtes de placement Panasonic compatibles.

Il peut être utilisé pour :

• Maintenance de la tête de placement
• Réparation de ligne de vide
• Remplacement de tube endommagé
• Maintenance préventive
• Remise à neuf de l'unité de tête
• Inventaire de pièces de rechange pour ligne de production
• Entretien de machines d'occasion
• Révision d'équipement SMT

Secteurs de production typiques

Ce tube à vide peut être utilisé sur des équipements de placement fonctionnant dans des environnements de fabrication tels que :

• Électronique grand public
• Électronique automobile
• Équipement de communication
• Électronique industrielle
• Produits LED
• Assemblages d'alimentation
• Matériel informatique
• Appareils intelligents
• Cartes de contrôle
• Assemblage général de PCB

Son objectif reste le même dans toutes ces applications : maintenir le chemin vide-air requis pour une manipulation fiable des composants.

Rôle du système de vide dans le placement SMT

Lors du placement, une buse doit prélever un composant de l'alimentateur et le maintenir fermement pendant que la tête se déplace vers le PCB.

Le processus dépend normalement de plusieurs composants associés :

Le tube à vide KXF0DS4AA00 fait partie de ce chemin pneumatique.

Il ne génère pas de vide lui-même. Son rôle est de fournir un passage d'air approprié entre les composants associés au sein du système de tête de placement.

Comment ça marche

Le KXF0DS4AA00 fonctionne en collaboration avec les systèmes de génération de vide et de buse de la machine.

1. Génération de vide

Le système pneumatique de la machine crée une pression négative lorsqu'un cycle de préhension de composant commence.

2. Transmission du vide

La pression de vide circule à travers le circuit pneumatique connecté.

Le tube à vide pour tête KXF0DS4AA00 fournit une partie de ce chemin d'air.

3. Aspiration de la buse

La pression négative atteint l'ensemble de buse, générant une aspiration à l'extrémité de la buse.

4. Préhension du composant

La buse contacte le composant électronique et le maintient par force de vide.

5. Mouvement de la tête

La tête de placement déplace le composant vers la position programmée du PCB.

6. Placement du composant

Le vide est libéré ou commuté selon le cycle de la machine, permettant au composant d'être placé sur le PCB.

7. Production répétée

Le processus se répète continuellement lors d'une opération de placement à haute vitesse.

Étant donné que le cycle se produit rapidement et de manière répétée, la conduite de vide doit rester exempte de fissures, de fuites, de restrictions et de connexions incorrectes.

Pourquoi l'état du tube à vide est important

Un tube peut sembler visuellement acceptable tout en présentant de petites zones de vieillissement ou de déformation.

Des problèmes peuvent survenir lorsque :

• La paroi du tube durcit
• De petites fissures apparaissent près des extrémités
• Les points de connexion deviennent lâches
• Le tube est pincé
• La contamination interne restreint le flux d'air
• Le tube se plie incorrectement après la maintenance

Ces conditions peuvent réduire l'efficacité du transfert de vide.

Pour cette raison, le tube doit être inspecté chaque fois que la tête de placement présente une instabilité de préhension inexpliquée.

Comment choisir

La sélection du bon composant pneumatique SMT nécessite plus qu'une simple vérification de l'apparence générale.

1. Confirmer le numéro de pièce

Le numéro de pièce requis est :

KXF0DS4AA00

Des tubes à vide similaires peuvent avoir des dimensions ou des applications différentes.

2. Confirmer la longueur du tube

Cette spécification est :

120 mm

La longueur est importante car un tube incorrect peut entraîner un routage inapproprié, une flexion excessive ou une tension d'installation.

3. Confirmer le modèle de machine

Les équipements applicables comprennent :

CM402 / NPM

Vérifiez toujours la configuration réelle de la machine et de la tête installée.

4. Confirmer l'application de la tête

La configuration demandée est :

3 têtes

Ce détail doit être inclus lors de l'envoi d'une demande, car différentes configurations de tête peuvent utiliser différentes pièces pneumatiques.

5. Comparer avec la pièce d'origine

Avant d'acheter, comparez :

• Numéro de pièce
• Longueur du tube
• Position de connexion
• Routage du tube
• Diamètre
• Modèle de machine existant
• Configuration de la tête de placement

Une photo claire de la pièce d'origine est utile lorsque la confirmation de compatibilité est requise.

Informations recommandées pour la demande

Fournir des informations complètes peut réduire considérablement les erreurs d'identification des pièces.

Recommandations de maintenance

Inspection visuelle régulière

Vérifiez le tube à vide pour :

• Fissures
• Durcissement
• Aplatissement
• Usure de surface
• Connexions lâches
• Flexion anormale
• Contamination

Vérifier les points de connexion

Les extrémités des tubes et les raccords sont des zones d'inspection courantes car la maintenance répétée peut créer de l'usure autour des positions de connexion.

Éviter les plis serrés

Un routage incorrect du tube peut restreindre le flux d'air ou créer une fatigue mécanique prématurée.

Garder le circuit de vide propre

La poussière, l'huile ou la contamination entrant dans le chemin pneumatique peuvent influencer les performances du vide.

Remplacer rapidement les tubes endommagés

Si une fuite ou une détérioration physique est confirmée, le remplacement est généralement préférable à une réparation temporaire.

Référence de dépannage

Ne supposez pas que chaque problème de préhension est causé par le tube à vide. Un dépannage précis doit couvrir l'ensemble du système pneumatique de la tête.

Planification des stocks de pièces de rechange

Pour les usines exploitant des équipements SMT Panasonic, disposer de composants pneumatiques de tête couramment utilisés peut aider à réduire les retards de maintenance.

Les petits composants pneumatiques peuvent être des articles utiles à conserver dans l'inventaire de maintenance, car le remplacement peut autrement être retardé en attendant une pièce spécifique.

Inspection du produit avant expédition

Les points d'inspection typiques pour le KXF0DS4AA00 peuvent inclure :

• Confirmation du numéro de pièce
• Confirmation de la longueur
• Inspection de l'apparence
• État de surface du tube
• État des extrémités de connexion
• Vérification de la quantité
• Inspection de l'emballage

Lors de la commande de plusieurs pièces de tête Panasonic ensemble, un étiquetage clair du numéro de pièce peut aider à simplifier la réception en entrepôt et la gestion de la maintenance.

FAQ

Q1 : À quoi sert le Panasonic KXF0DS4AA00 ?

Le KXF0DS4AA00 est un tube à vide pour tête de 120 mm utilisé dans les applications de placement Panasonic CM402 et NPM à 3 têtes compatibles. Il transfère la pression de vide dans le circuit pneumatique de la tête de placement pour supporter la préhension des composants.

Q2 : Le KXF0DS4AA00 est-il une buse de placement ?

Non. Le KXF0DS4AA00 est un tube à vide pour tête, pas une buse. Il appartient au système de vide/pneumatique à l'intérieur de l'ensemble de tête de placement.

Q3 : Pourquoi un tube à vide endommagé doit-il être remplacé ?

Les fissures, le durcissement, la déformation ou les connexions lâches peuvent provoquer des fuites de vide ou un flux d'air restreint. Cela peut contribuer à une préhension faible ou instable des composants pendant la production.

Q4 : Comment puis-je confirmer si le KXF0DS4AA00 convient à ma machine ?

Confirmez le numéro de pièce KXF0DS4AA00, la spécification de 120 mm, le modèle de machine et la configuration à 3 têtes. Fournir une photo claire du tube d'origine et de la zone d'installation peut aider à la vérification.

Q5 : Ce tube à vide peut-il être commandé avec d'autres pièces de tête Panasonic ?

Oui. Le KXF0DS4AA00 peut être fourni avec d'autres pièces de rechange pneumatiques et mécaniques pour têtes de placement. Envoyez votre liste complète de numéros de pièce, modèles de machines, quantités et photos de référence pour vérification et devis.

Contactez-nous

Besoin du Tube à vide pour tête Panasonic KXF0DS4AA00 de 120 mm pour la maintenance des CM402 ou NPM à 3 têtes ?

Envoyez-nous votre numéro de pièce, modèle de machine, configuration de tête, quantité requise et photo de référence pour une vérification précise du produit.

Nous prenons en charge les besoins de remplacement, la maintenance planifiée, les projets de réparation de têtes SMT et les achats en gros de pièces de rechange.

Contactez-nous pour le prix, la disponibilité en stock, le délai de livraison et le devis pour le KXF0DS4AA00 et les pièces de machines SMT Panasonic associées.
