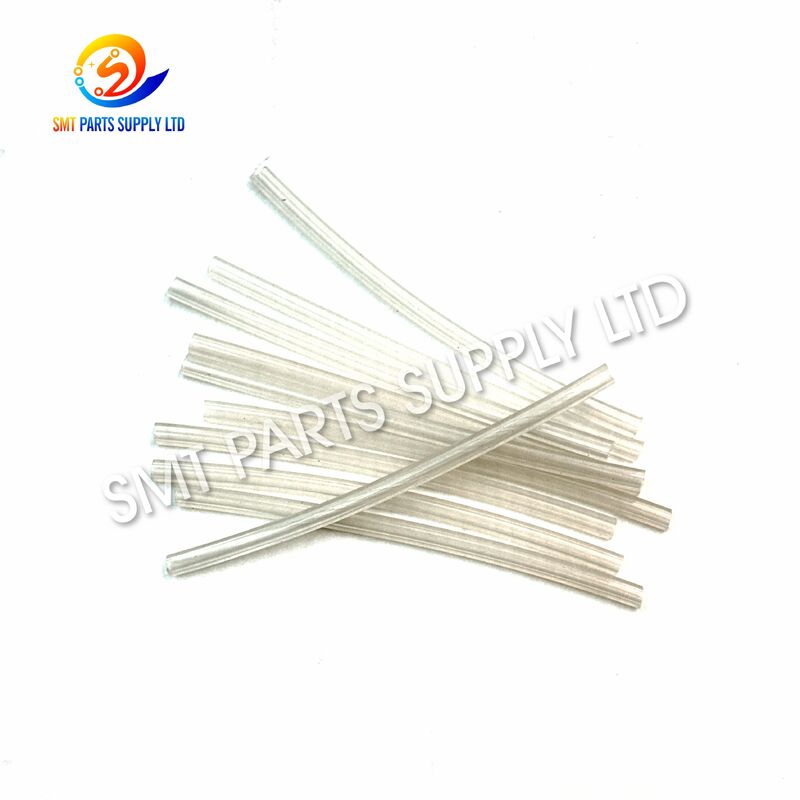

Tube de vide de tête Panasonic N610161010AA pour CM402 CM602 NPM 16 têtes

Le Tube de vide de tête Panasonic N610161010AA est un composant pneumatique de remplacement utilisé dans les systèmes de placement SMT compatibles Panasonic CM402, CM602 et NPM à 16 têtes. Installé dans le circuit de vide de la tête de placement, le tube assure un passage d'air pour la pression négative générée par le système pneumatique de la machine.

Lors du placement des composants, des performances de vide stables sont essentielles pour une prise, un transfert et un positionnement fiables des composants électroniques. Si un tube de vide devient durci, fissuré, endommagé, restreint ou lâche à son point de connexion, les performances d'aspiration peuvent devenir instables et contribuer à des erreurs de prise.

Le remplacement du tube usé par la spécification correcte N610161010AA permet de restaurer l'état du passage de vide de la tête. Cette pièce convient aux usines SMT, aux fabricants EMS, aux départements de maintenance des machines, aux centres de réparation de têtes de placement et aux fournisseurs de pièces de rechange prenant en charge les équipements de placement Panasonic.

Informations de base sur le produit

Cause – Pourquoi le tube de vide de tête doit être remplacé

Le système de placement à 16 têtes effectue des cycles de prise et de placement continus à haute vitesse. Les tubes de vide à l'intérieur de la tête sont donc exposés à des mouvements répétés, des changements de pression, des vibrations et de longues heures de fonctionnement.

Au fil du temps, ces conditions d'exploitation peuvent affecter les performances du tube.

Les causes courantes incluent :

Un tube de vide peut ressembler à un petit composant, mais même une petite fuite peut affecter l'aspiration efficace au niveau de la buse.

Pour cette raison, les tubes de vide doivent être inclus dans l'inspection de routine de la tête de placement.

Symptômes courants nécessitant une inspection

Le Tube de vide de tête N610161010AA et les composants de vide associés doivent être vérifiés lorsque la production présente :

• Prise de composant instable
• Erreurs de prise fréquentes
• Chute de composants pendant le mouvement de la tête
• Niveau de vide réduit
• Aspiration intermittente
• Fissuration visible du tube
• Durcissement du tube
• Tubes aplatis ou pincés
• Connexions pneumatiques lâches
• Alarmes de vide répétées liées à la tête

Ces symptômes peuvent également être causés par des buses, des filtres, des vannes, des raccords, des capteurs, des générateurs de vide ou d'autres composants pneumatiques.

Par conséquent, les techniciens de maintenance doivent inspecter le circuit de vide complet avant de confirmer la pièce défectueuse.

Solution – Remplacer le tube de vide N610161010AA usé

Lorsque l'inspection confirme que le tube de vide d'origine est endommagé, vieilli, restreint ou fuit, son remplacement par le Tube de vide de tête Panasonic N610161010AA correct permet de restaurer le passage pneumatique à l'intérieur du système à 16 têtes.

Un tube correctement ajusté prend en charge la transmission stable de la pression négative entre la source de vide et les composants côté buse.

Avantages de la maintenance

Pour les usines exploitant plusieurs machines Panasonic, la maintenance des pièces pneumatiques critiques de la tête peut améliorer l'efficacité des réparations.

Spécifications

Identification recommandée

Pour un achat précis, confirmez la combinaison complète :

Panasonic + N610161010AA + CM402/CM602/NPM + 16 têtes

Les configurations de machines peuvent varier selon le modèle et la version de la tête. Vérifiez toujours le numéro de pièce d'origine et la configuration de la tête installée avant de commander.

Application

Le Tube de vide de tête N610161010AA est utilisé dans les circuits pneumatiques de têtes de placement compatibles pour les équipements SMT Panasonic.

Les applications de maintenance typiques incluent :

• Maintenance de la tête CM402
• Maintenance de la tête CM602 à 16 têtes
• Réparation de la tête NPM
• Entretien du circuit de vide
• Remplacement de tube endommagé
• Maintenance préventive de la tête
• Rénovation de la tête de placement
• Stock de pièces de rechange pour ligne de production

Environnements de production typiques

Cette pièce peut prendre en charge les lignes SMT produisant :

• Électronique grand public
• Électronique automobile
• Équipement de communication
• Cartes de contrôle industrielles
• Électronique de puissance
• Assemblages LED
• Matériel informatique
• Produits pour la maison intelligente
• Assemblages électroniques médicaux
• Produits PCB généraux

Quel que soit le produit final, la fonction du tube de vide reste la même : transférer la pression négative dans le système pneumatique de la tête de placement.

Le rôle du vide dans le placement SMT

Une machine pick-and-place s'appuie sur l'aspiration par vide pour maintenir les composants à l'extrémité de la buse.

Le système de vide général comprend plusieurs pièces connexes :

Le N610161010AA fait partie de cet itinéraire pneumatique.

Il ne produit pas d'aspiration lui-même. Au lieu de cela, il permet au vide généré de voyager à travers l'ensemble de la tête vers les composants de prise pertinents.

Comment ça marche

Le fonctionnement du N610161010AA peut être compris comme faisant partie du cycle de prise SMT complet.

1. Commande de prise

La machine déplace la buse sélectionnée au-dessus du composant fourni par le chargeur.

2. Génération de vide

Le système pneumatique génère une pression négative selon la séquence de contrôle de la machine.

3. Transmission du vide

Le vide traverse le circuit pneumatique de la tête.

Le Tube de vide de tête N610161010AA fournit une partie de ce passage d'air.

4. Prise de composant

La pression négative atteint la buse, créant une aspiration à l'extrémité de la buse.

Le composant électronique est soulevé du chargeur.

5. Transfert de composant

La tête de placement se déplace tandis que le vide maintient le composant en toute sécurité.

6. Placement sur PCB

Le composant atteint la position de montage programmée et est placé sur le PCB.

7. Libération du vide

Le vide est commuté ou libéré afin que le composant se sépare de la buse.

Ce cycle se répète continuellement pendant la production SMT.

Un état de tube stable est donc important pour maintenir une réponse pneumatique cohérente.

Pourquoi l'état du tube de vide est important

Les tubes de vide peuvent se détériorer progressivement sans panne évidente de la machine.

Un tube peut développer :

• Petites fissures
• Restrictions internes
• Connexions lâches
• Durcissement de surface
• Sections aplaties
• Courbes incorrectes
• Usure autour des zones de raccordement

Ces problèmes peuvent influencer l'aspiration même si la machine continue de fonctionner.

Une inspection et un remplacement précoces peuvent aider à éviter qu'un problème pneumatique mineur ne dégénère en interruptions de production répétées.

Comment choisir

La sélection du bon tube de vide nécessite la confirmation de plusieurs paramètres importants.

1. Confirmer le numéro de pièce

Numéro de pièce requis :

N610161010AA

Le numéro de pièce exact doit être la première référence lors de l'achat.

2. Confirmer la configuration de la tête

Ce produit est destiné à :

Application à 16 têtes

Ne sélectionnez pas un tube uniquement en fonction de son apparence, car différentes têtes de placement peuvent utiliser différentes conduites de vide.

3. Confirmer le modèle de machine

Les modèles applicables incluent :

CM402 / CM602 / NPM

Confirmez votre configuration d'équipement réelle avant de passer une commande.

4. Comparer le composant existant

Vérifier :

• Numéro de pièce d'origine
• Routage général du tube
• Points de connexion du tube
• Modèle de machine
• Type de tête
• Configuration physique

Fournir une photo du tube installé d'origine peut aider à la vérification du produit.

5. Envoyer les informations complètes de la demande

Pour une vérification plus rapide, fournissez :

Ces informations aident à réduire les commandes incorrectes et améliorent l'efficacité des devis.

Recommandations de maintenance

Inspection régulière

Vérifiez le tube de vide pour :

• Fissuration
• Durcissement
• Aplatissement
• Courbure anormale
• Usure de surface
• Connexions lâches
• Contamination

Inspecter les zones de connexion

Les extrémités du tube et les raccords pneumatiques méritent une attention particulière car ces zones peuvent subir une usure lors de maintenances répétées.

Éviter la flexion excessive

Un routage incorrect peut restreindre le flux d'air ou créer des contraintes sur le tube.

Garder le système de vide propre

La poussière, l'huile et les débris doivent être empêchés de pénétrer dans le circuit pneumatique.

Remplacer rapidement les tubes endommagés

Les réparations temporaires peuvent ne pas fournir de performances de vide fiables. Si une détérioration physique est confirmée, le remplacement est recommandé.

Référence de dépannage

Un diagnostic précis doit toujours inclure le système de vide de tête complet plutôt que de remplacer des pièces par supposition.

Comparaison avec d'autres tubes de vide de tête Panasonic

Ces produits remplissent des fonctions pneumatiques similaires mais sont destinés à différentes configurations de tête.

Commandez toujours selon le numéro de pièce exact et les spécifications de la tête.

Planification des stocks de pièces de rechange

Pour les usines SMT, les pièces pneumatiques de tête sont des articles de stock de maintenance utiles.

Garder le bon tube de vide de tête disponible peut raccourcir le temps de réparation lorsqu'un problème pneumatique est identifié.

Inspection du produit avant expédition

Les points d'inspection typiques incluent :

• Confirmation du numéro de pièce
• Apparence du produit
• État du tube
• État de la zone de connexion
• Vérification de la quantité
• Inspection de l'emballage

Pour les commandes contenant plusieurs pièces SMT Panasonic, un étiquetage individuel du numéro de pièce peut aider à simplifier la réception en entrepôt et l'utilisation en maintenance.

FAQ

Q1 : À quoi sert le Panasonic N610161010AA ?

Le N610161010AA est un tube de vide de tête pour les applications de placement Panasonic CM402, CM602 et NPM à 16 têtes. Il transfère la pression de vide dans le circuit pneumatique de la tête pour supporter la prise de composants.

Q2 : Le N610161010AA est-il une buse ou un porte-buse ?

Non. Le N610161010AA est un tube de vide. Il appartient au système pneumatique et transfère la pression négative aux composants associés dans la tête de placement.

Q3 : Le N610161010AA peut-il être remplacé par le tube de vide à 12 têtes ?

Ils ne doivent pas être considérés comme interchangeables sans confirmation technique. Le N610161010AA est identifié pour les applications à 16 têtes, tandis que différentes configurations de tête utilisent des numéros de pièce et des agencements de tubes différents.

Q4 : Quels problèmes un tube de vide de tête endommagé peut-il causer ?

Les fissures, les fuites, les restrictions ou les connexions lâches peuvent réduire les performances du vide et contribuer à une prise faible, à un maintien intermittent des composants ou à des erreurs de production liées au vide.

Q5 : Comment puis-je confirmer la compatibilité avant de commander ?

Fournissez le numéro de pièce N610161010AA, le modèle de machine, la configuration à 16 têtes, la quantité requise et une photo du composant existant. Ces détails rendent la vérification du produit plus précise.

Contactez-nous

Besoin d'un Tube de vide de tête Panasonic N610161010AA pour la maintenance des CM402, CM602 ou NPM à 16 têtes ?

Envoyez-nous votre numéro de pièce, modèle de machine, configuration de tête, quantité requise et photo de référence pour une vérification précise.

Nous prenons en charge les besoins de remplacement individuels, la maintenance planifiée, les projets de réparation de têtes de placement et les achats en gros de pièces de rechange SMT.

Contactez-nous pour le prix actuel, la disponibilité en stock, le délai de livraison et un devis pour le N610161010AA et les pièces de machines SMT Panasonic associées.
