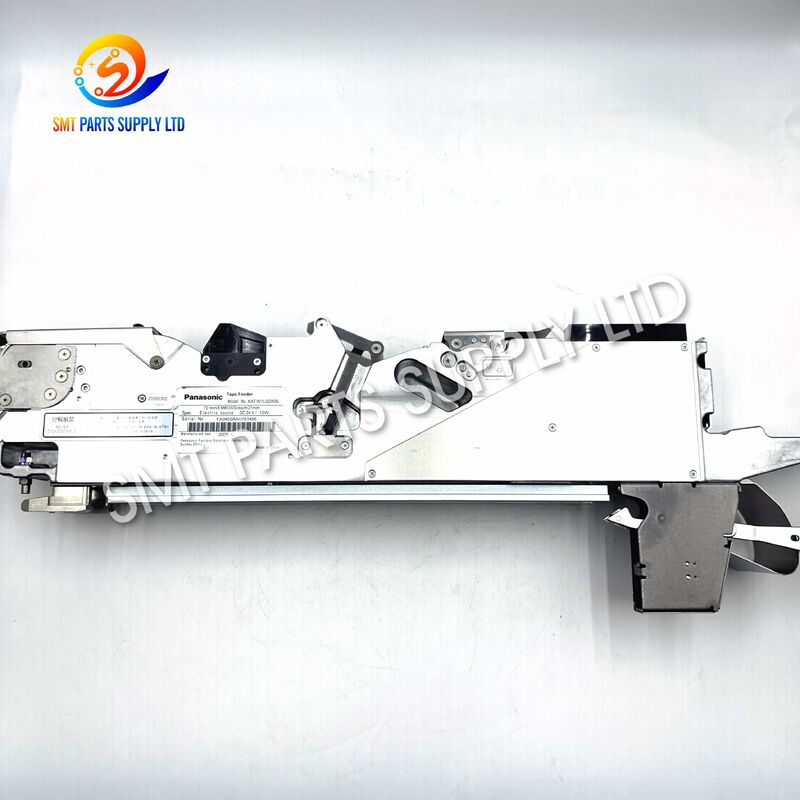

Panasonic KXFW1L0ZA00 Chargeur de bande à poche profonde 72 mm CM402 CM602 NPM FA0450AAH701456

Panasonic KXFW1L0ZA00 Alimenteur de bande de poche profonde de 72 mm CM402 CM602 NPM FA0450AAH701456

Le Alimenteur de bande SMT Panasonic KXFW1L0ZA00 de 72 mm est conçu pour les applications d'alimentation automatisée de composants sur les équipements compatibles CM402, CM602 et de la série NPM de machines pick-and-place. Cet alimenteur est destiné aux applications de bandes porteuses gaufrées larges où les composants électroniques plus grands nécessitent plus d'espace d'alimentation que les composants de bande étroite standard. La configuration KXFW1L0ZA00 est couramment associée à une application de bande porteuse à poche profonde de 72 mm, ce qui la rend adaptée aux programmes de production impliquant des dispositifs plus grands, des connecteurs, des modules, des commutateurs et d'autres composants en bande et bobine.

Lors de l'assemblage de PCB, l'alimenteur fait avancer la bande porteuse par étapes contrôlées et présente chaque composant à une position de prélèvement répétable pour la tête de placement. Une présentation stable des matériaux contribue à améliorer la cohérence du prélèvement, à réduire les interventions inutiles de l'opérateur et à maintenir la continuité de la production.

Pour l'identification d'achat, les acheteurs peuvent spécifier KXFW1L0ZA00, largeur de bande de 72 mm, le modèle de machine applicable, les informations sur l'étiquette de l'alimenteur et la référence FA0450AAH701456.

Les lignes de production SMT traitent des milliers de différents types de boîtiers de composants électroniques. Les petites résistances, condensateurs et circuits intégrés peuvent utiliser des bandes porteuses étroites, tandis que les connecteurs, commutateurs, modules, sockets, capteurs et autres dispositifs plus grands peuvent nécessiter une bande gaufrée beaucoup plus large.

Lorsqu'un composant est fourni dans une bande porteuse de 72 mm, la sélection de l'alimenteur correct devient particulièrement importante.

Un alimenteur inadapté peut entraîner :

Un alimenteur n'est pas simplement un dispositif de stockage pour la bobine de composants. C'est un mécanisme de livraison de matériaux de précision qui doit se coordonner avec la machine pick-and-place lors de chaque cycle de placement.

Usure mécanique

Le fonctionnement prolongé de l'alimenteur implique l'indexation répétée de la bande, la manipulation de la bande de couverture, le mouvement de la bobine et la présentation des composants. Les pièces mécaniques peuvent s'user progressivement après des cycles de production prolongés.

Introduction de nouveaux produits

Un nouveau programme d'assemblage de PCB peut introduire des composants plus grands fournis sur une bande porteuse de 72 mm, créant ainsi une exigence pour une spécification d'alimenteur supplémentaire.

Expansion de la capacité de production

Les usines ajoutant de nouvelles lignes d'assemblage ou augmentant leur production peuvent avoir besoin d'alimenteurs supplémentaires pour éviter de déplacer l'équipement entre les lignes de production.

Inventaire de maintenance préventive

Garder des alimenteurs critiques disponibles en tant qu'unités de rechange aide les départements de maintenance à réagir rapidement lorsqu'un alimenteur en fonctionnement nécessite une inspection ou une réparation.

Changements de produit fréquents

Des alimenteurs supplémentaires peuvent être préparés hors ligne avant un changement de production, aidant à réduire le temps de configuration sur la machine de placement.

Instabilité d'alimentation

Des erreurs de prélèvement de composants répétées, une avancée de bande incohérente, une résistance anormale ou des blocages de bande porteuse peuvent indiquer que l'alimenteur nécessite une maintenance ou un remplacement.

Le KXFW1L0ZA00 fournit une solution d'alimentation dédiée pour les composants électroniques conditionnés en bande porteuse gaufrée de 72 mm.

Sa fonction principale est de déplacer la bande de composants à travers un chemin d'alimentation contrôlé, de retirer ou de gérer la bande de couverture, de positionner correctement chaque poche porteuse et de présenter le composant à la tête de placement.

La séquence d'alimentation peut être résumée comme suit :

Chargement de la bobine porteuse → Guidage de la bande → Séparation de la bande de couverture → Avancée indexée → Présentation du composant → Prélèvement → Avancée de la poche suivante

Chaque mouvement doit être répétable car même une petite variation de position au niveau de l'alimenteur peut influencer le processus de prélèvement du composant.

Les usines EMS et OEM modernes traitent souvent de nombreux assemblages de PCB en utilisant le même équipement de production.

Un programme de production peut nécessiter :

• composants passifs miniatures ;
• circuits intégrés ;
• connecteurs ;
• sockets ;
• commutateurs ;
• modules ;
• capteurs ;
• dispositifs électromécaniques ;
• composants à boîtier volumineux.

Étant donné que ces composants utilisent différentes largeurs de bande porteuse et différentes conceptions de poche, les usines maintiennent normalement plusieurs spécifications d'alimenteurs.

Le KXFW1L0ZA00 étend la capacité des alimenteurs dans la catégorie bande large de 72 mm, permettant d'intégrer des composants en bande et bobine volumineux appropriés dans les programmes de placement automatisés.

Le modèle d'alimenteur seul est précieux pour l'identification, mais la fourniture d'informations supplémentaires améliore considérablement la précision des achats.

Différentes largeurs de bande nécessitent différentes configurations d'alimenteurs. Le tableau ci-dessous est destiné à servir de référence générale de sélection plutôt que de déclaration d'interchangeabilité.

Important : Les alimenteurs de même largeur de bande nominale peuvent encore différer en configuration de poche, conception de détection, génération de machine, interface mécanique ou structure d'alimentation. La vérification du modèle est donc requise avant de commander.

Le KXFW1L0ZA00 est utilisé dans le cadre d'un système de production SMT automatisé qui place des composants électroniques sur des cartes de circuits imprimés.

Il convient aux environnements de production tels que :

• services de fabrication électronique ;
• usines électroniques OEM ;
• fabrication d'électronique automobile ;
• équipements de contrôle industriel ;
• électronique de communication ;
• électronique de maison intelligente ;
• production d'alimentation ;
• fabrication d'écrans et de LED ;
• assemblage d'électronique médicale ;
• fabrication d'électronique grand public.

Un alimenteur de 72 mm est utile lorsqu'un composant ne peut pas être conditionné efficacement dans une bande porteuse plus étroite.

Les catégories de composants potentielles peuvent inclure :

• connecteurs ;
• sockets ;
• commutateurs ;
• capteurs ;
• modules ;
• circuits intégrés plus grands ;
• composants de blindage ;
• dispositifs électromécaniques ;
• composants à boîtier spécial.

La compatibilité réelle des composants doit toujours être déterminée par la spécification complète de la bande porteuse.

Pour les installations de fabrication utilisant des équipements de placement CM402, le KXFW1L0ZA00 peut être envisagé lorsque le programme de production nécessite la configuration d'alimenteur correspondante de 72 mm.

L'acheteur doit vérifier :

modèle de machine + modèle d'alimenteur + largeur de bande + boîtier de composant + étiquette de l'alimenteur.

Cette approche est plus fiable que l'achat basé uniquement sur l'apparence de l'alimenteur.

Les environnements de production CM602 traitent souvent plusieurs largeurs d'alimenteurs sur une seule ligne.

Un alimenteur dédié de 72 mm peut être nécessaire lorsque des composants plus volumineux en bande sont introduits dans un programme de PCB.

Maintenir l'alimenteur correctement entretenu contribue à une présentation stable des composants et à un fonctionnement efficace de la ligne.

L'alimenteur peut également être utilisé dans les applications de la série NPM applicables où la configuration de la machine et de l'alimenteur correspond.

Étant donné que les machines de production peuvent avoir différentes générations et interfaces d'alimenteurs, les clients doivent fournir le modèle exact de la machine avant l'achat.

Le KXFW1L0ZA00 peut être stocké comme alimenteur de remplacement ou de secours.

Ceci est particulièrement utile pour les usines où les interruptions de production sont coûteuses.

Un alimenteur de rechange peut prendre en charge :

• remplacement d'urgence ;
• maintenance programmée ;
• rotation de réparation des alimenteurs ;
• nouveaux programmes de production ;
• expansion de capacité ;
• préparation de matériel hors ligne.

L'opérateur installe la bobine de composants électroniques sur l'alimenteur selon l'orientation requise.

Une orientation correcte de la bobine est importante car la polarité, la direction et l'orientation de prélèvement du composant doivent correspondre au programme de placement.

La bande porteuse de 72 mm est guidée dans le chemin de bande de l'alimenteur.

Un routage approprié permet de s'assurer que la bande reste centrée et s'engage correctement avec le mécanisme d'indexation.

La bande de couverture protectrice est acheminée à travers le chemin de pelage ou de manipulation désigné.

Au fur et à mesure que la bande porteuse avance, la bande de couverture est séparée des poches de composants afin que chaque composant devienne accessible à la buse de placement.

L'alimenteur fait avancer la bande d'un pas défini.

Ce mouvement positionne la poche du composant suivant au point de prélèvement de la machine.

Une avancée répétable est essentielle pour un fonctionnement de placement précis à haute vitesse.

Le composant est exposé et positionné sous la tête de placement.

La buse de placement s'approche de la poche et prélève le composant à l'aide du vide.

Après le prélèvement, la machine peut effectuer la reconnaissance, l'alignement ou d'autres vérifications programmées du composant avant le placement sur le PCB.

Un positionnement stable de l'alimenteur soutient des conditions de prélèvement cohérentes.

Une fois qu'un composant est retiré, l'alimenteur fait à nouveau avancer la bande porteuse.

Le cycle se répète continuellement :

Avancer → Présenter → Prélever → Avancer

Cela permet un assemblage automatisé continu tout au long de la bobine chargée.

Lorsque la bobine est épuisée, l'opérateur remplace ou recharge le matériel conformément au programme de production.

Un alimenteur de rechange correctement préparé peut réduire le temps requis pour ce changement.

Lors du remplacement d'un alimenteur existant, vérifiez l'étiquette d'identification.

Le modèle requis doit indiquer :

KXFW1L0ZA00

N'achetez pas uniquement sur la base de photographies, car des alimenteurs similaires peuvent avoir des configurations internes différentes.

Mesurez ou vérifiez la spécification d'emballage de la bande porteuse du composant.

Cet alimenteur est destiné à la catégorie alimenteur de 72 mm.

Choisir la mauvaise largeur peut entraîner :

• chargement incorrect ;
• problèmes d'alignement de la bande ;
• manipulation de bobine inadéquate ;
• erreurs de prélèvement de composants ;
• retours inutiles.

Pour les composants plus volumineux, les bandes porteuses peuvent utiliser des poches gaufrées profondes.

La profondeur de poche est particulièrement importante car elle détermine si un composant a suffisamment d'espace à l'intérieur de la bande porteuse.

Fournissez le dessin de la bande porteuse du composant si possible.

Ne vous contentez pas de dire :

« Besoin d'un alimenteur SMT. »

Au lieu de cela, fournissez la désignation exacte de la machine.

Par exemple :

Machine : CM402
Alimenteur : KXFW1L0ZA00
Largeur de bande : 72 mm

Cela améliore considérablement la précision de l'identification du produit.

Une photo claire de l'étiquette de l'alimenteur peut aider à vérifier :

• modèle ;
• informations de série ;
• version de l'alimenteur ;
• marquages d'identification ;
• numéros de référence pertinents.

Ceci est particulièrement utile lors de l'achat de pièces de rechange pour des équipements qui fonctionnent depuis de nombreuses années.

Si FA0450AAH701456 apparaît dans votre enregistrement d'achat, votre documentation machine, votre système d'inventaire ou l'étiquette de l'alimenteur, incluez-le avec KXFW1L0ZA00 dans votre demande.

L'utilisation des deux identifiants donne au fournisseur plus d'informations pour confirmation.

Pour les alimenteurs à bande large, des informations supplémentaires sur les composants peuvent être précieuses.

Les données recommandées comprennent :

Avant de confirmer une commande, vérifiez ce qui suit :

Retirez la poussière, les résidus de bande, les particules adhésives et autres contaminants des zones accessibles de l'alimenteur.

Un chemin de bande propre aide à maintenir une avancée fluide du matériau.

Vérifiez les guides pour :

• déformation ;
• jeu ;
• contamination ;
• usure anormale.

Un guidage de bande incorrect peut permettre un mouvement latéral de la bande et réduire la cohérence de la position de prélèvement.

La bande porteuse doit avancer en douceur, sans résistance excessive ni bruit inhabituel.

Si l'alimentation devient irrégulière, inspectez le mécanisme avant de continuer la production à haut volume.

La bande de couverture doit se détacher de manière cohérente sans tension excessive.

Un pelage instable peut entraîner :

• mouvement des composants ;
• déformation de la bande ;
• interruptions d'alimentation ;
• erreurs de prélèvement.

Les alimenteurs de rechange doivent être stockés dans un endroit propre, sec et protégé.

Évitez d'empiler des assemblages d'alimenteurs de précision sans protection adéquate.

Après le nettoyage, la réparation ou le stockage à long terme, effectuez un test de l'alimenteur avant d'attribuer l'unité à un travail de production urgent.

La machine de placement fonctionne mieux lorsque chaque composant atteint une position de prélèvement répétable.

Un alimenteur correctement sélectionné soutient cette cohérence.

Une avancée de bande stable réduit le besoin pour les opérateurs d'arrêter la ligne à plusieurs reprises et de corriger les problèmes d'alimentation.

Des alimenteurs supplémentaires peuvent être préparés à l'avance pendant qu'un autre produit est encore en cours d'exécution.

Cela aide à réduire le temps entre les travaux de production.

Garder des alimenteurs de remplacement spécifiques au modèle en stock aide les équipes de maintenance à réagir plus efficacement aux problèmes d'équipement.

Utiliser une identification complète telle que :

KXFW1L0ZA00 + 72 mm + CM402/CM602/NPM + FA0450AAH701456

est considérablement plus précis que de demander seulement un « alimenteur de 72 mm ».

Ce produit convient aux :

Pour les achats industriels professionnels, l'inspection de l'alimenteur doit se concentrer sur l'identification et la condition.

Des exigences d'inspection ou de test spécifiques doivent être indiquées avant la confirmation de la commande.

Un alimenteur de précision doit être protégé contre les chocs, la poussière, l'humidité et les mouvements incontrôlés pendant l'expédition.

Les procédures d'emballage recommandées comprennent :

• nettoyer l'alimenteur avant l'emballage ;
• protéger les sections mécaniques de précision ;
• sécuriser les composants mobiles ;
• utiliser des matériaux d'amortissement ;
• éviter le contact direct entre plusieurs alimenteurs ;
• utiliser un carton extérieur solide ;
• ajouter un emballage renforcé pour les grandes quantités ;
• utiliser une protection contre l'humidité si nécessaire.

Un bon emballage aide à garantir que l'alimenteur arrive dans un état approprié pour l'inspection et l'installation.

Le KXFW1L0ZA00 est un alimenteur de bande SMT de 72 mm utilisé pour faire avancer la bande porteuse gaufrée et présenter les composants électroniques aux machines pick-and-place compatibles. Il convient à la production, au remplacement de maintenance, à l'expansion de l'inventaire d'alimenteurs et aux applications de changement de ligne.

L'alimenteur est associé aux plateformes de production CM402, CM602 et de la série NPM compatibles. Étant donné que les générations de machines et les configurations d'alimenteurs peuvent différer, les acheteurs doivent fournir le modèle exact de la machine et l'étiquette de l'alimenteur existant avant de passer une commande.

La largeur de bande détermine la catégorie mécanique de l'alimenteur. Le KXFW1L0ZA00 est destiné aux applications de bande porteuse de 72 mm. Un alimenteur de largeur incorrecte peut ne pas guider, indexer, peler ou présenter correctement la bande de composants.

Veuillez fournir le modèle KXFW1L0ZA00, la référence FA0450AAH701456, le modèle de machine, l'exigence de bande de 72 mm, les informations sur la poche, la quantité, la photo de l'étiquette de l'alimenteur, les dimensions des composants si disponibles, la condition requise, la destination de livraison et le calendrier de livraison attendu.

Oui. Il convient au remplacement et à l'inventaire de secours lorsque la configuration de la machine correspond. Conserver un alimenteur de rechange approprié peut réduire les interruptions de production lorsqu'un alimenteur en fonctionnement nécessite une réparation, un nettoyage, une inspection ou une maintenance programmée.

Besoin d'un alimenteur de bande SMT KXFW1L0ZA00 de 72 mm pour votre équipement de production CM402, CM602 ou NPM applicable ?

Envoyez-nous votre modèle d'alimenteur, modèle de machine, photo d'étiquette, largeur de bande, spécification de poche, quantité, condition requise et pays de destination.

Nous pouvons vous aider avec la vérification des spécifications, l'identification des produits, la préparation des devis, les exigences d'emballage, la confirmation des délais et les arrangements d'expédition internationale.

Envoyez votre demande dès aujourd'hui pour le prix, la disponibilité, la confirmation de compatibilité et le support d'achat.
