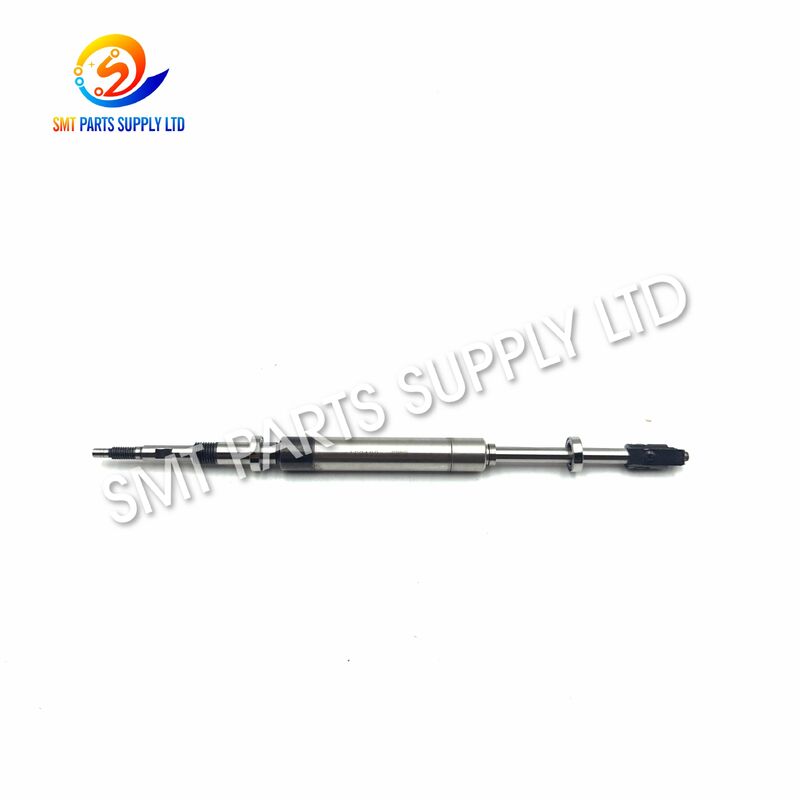

Arbre de buse de précision YAMAHA KMG-M711S-A0 pour monteur YSM10

YAMAHA KMG-M711S-A0 Arbre de buse de précision pour le monteur YSM10

L'arbre de la buse KMG-M711S-A0 est un composant mécanique de précision développé pour le système de tête de placement de la machine de pick and place YSM10. Installé à l'intérieur du mécanisme de l'arbre de la buse,il prend en charge le positionnement de la buse, le mouvement vertical, la stabilité de rotation et le transfert de vide lors du ramassage et du placement des composants à grande vitesse.

Un arbre de buse usé, contaminé, courbé ou mal monté peut entraîner une prise instable, un décalage des composants, une fuite de vide, un mouvement irrégulier de la buse, une augmentation des taux de rejet,et arrêt inattendu de la machineLe remplacement de l'arbre affecté par un composant correctement assorti permet de rétablir un mouvement de la tête plus fluide et des performances de placement plus cohérentes.

Ce produit convient aux usines de SMT, aux entreprises d'entretien des machines, aux réparateurs d'équipements, aux distributeurs de pièces de rechange et aux lignes de production nécessitant une maintenance programmée ou une réparation urgente de la tête..Avant de commander, les clients sont encouragés à fournir le modèle de la machine, la photo de l'arbre, la position d'installation, le numéro d'assemblage associé et la quantité requise pour une vérification précise de la compatibilité.

L'arbre de la buse n'est pas simplement une tige de support, il fait partie du système de mouvement et de vide qui relie la tête de placement à la buse de ramassage.l'arbre se déplace à plusieurs reprises alors que la machine choisit des composants des mangeoires, les transporte et les place sur des circuits imprimés.

Pour une production stable, l'arbre doit rester correctement aligné et se déplacer sans résistance excessive.Même un défaut mécanique mineur peut affecter la répétabilité du pick-up, l'orientation des composants, la stabilité sous vide ou la précision de placement.

Étant donné que le YSM10 fonctionne avec des mouvements répétés de la tête à grande vitesse, l'état de l'arbre de la buse doit être inclus dans les procédures d'entretien et de dépannage de routine.

Les mouvements verticaux et de rotation continus peuvent usurer progressivement les surfaces de contact de l'arbre, du roulement, du collier, du support ou des composants de tête connexes.

Les résultats courants sont les suivants:

• Augmentation du dégagement de l'arbre
• Position de la buse instable
• Mouvement vertical irrégulier
• Vibration excessive
• Réduction de la consistance de la prise
• Correction répétée des composants

Les environnements de production SMT peuvent contenir de la poussière, des débris de composants, des résidus d'adhésifs, de la contamination par la graisse ou des particules fines.ils peuvent restreindre les mouvements ou accélérer l'usure.

Les symptômes possibles sont les suivants:

• Retour lent de l'arbre
• Mouvement de la buse de collage
• Hauteur de ramassage incohérente
• Résistance mécanique anormale
• Maintenance de la tête plus fréquente

Une pression d'installation incorrecte, des outils inappropriés, des pièces de support endommagées ou un assemblage mal aligné peuvent déformer l'arbre ou endommager les composants connexes.

Les problèmes d'installation peuvent entraîner:

• Condition de l'arbre courbé
• Mouvement irrégulier
• Les dommages causés
• Fuite de vide
• Débit de la buse
• Alarmes inattendues après remplacement

Une collision de la buse avec un alimentateur, un composant, un PCB, un plateau ou une structure de machine peut transmettre une force à l'arbre de la buse.son alignement peut être affecté.

Après une collision, les techniciens doivent inspecter:

• Légèreté de l'arbre
• Condition du support de la buse
• Mouvement du roulement
• Condition du ressort
• Pièces d'étanchéité sous vide
• L'alignement de l'assemblage de la tête associé

Les différentes positions de la tête ou les différentes configurations de la machine peuvent utiliser des versions différentes de l'arbre.ou relation d'assemblage.

Confirmez toujours le numéro complet de pièce et la position d'installation avant de commander.

Ces symptômes peuvent également être liés à des buses, des roulements, des anneaux O, des vannes sous vide, des filtres, des ressorts, des capteurs, de l'étalonnage, des alimentateurs ou des données sur les composants.Une inspection complète de la tête est recommandée avant le remplacement des pièces.

Le remplacement d'un arbre usé ou endommagé peut aider à restaurer l'état mécanique de la tête de placement lorsque l'arbre d'origine ne fonctionne plus correctement.

L'arbre de la buse KMG-M711S-A0 offre les avantages suivants en matière d'entretien:

L'arbre soutient le support de la buse et aide à maintenir la buse de ramassage dans la position de travail prévue pendant les mouvements verticaux et de rotation.

Un arbre correctement monté aide l'embout à descendre vers le composant et à revenir en douceur après le ramassage ou le placement.

L'assemblage de l'arbre fait partie du chemin de prise sous vide.

Le remplacement d'un arbre usé peut aider à réduire le dégagement excessif qui peut affecter le mouvement de la buse, la stabilité du capteur et le positionnement des composants.

L'utilisation du numéro de pièce correct réduit le risque d'installer un puits visuellement similaire mais mécaniquement incompatible.

En conservant les arbres de remplacement dans un inventaire d'entretien, les techniciens peuvent réagir plus rapidement en cas de mouvement de la tête ou de problèmes de prise.

Il est important:Les dimensions exactes, la position des rainures, la qualité du matériau, les tolérances et la configuration de l'assemblage doivent être confirmées à l'aide de l'échantillon physique, du manuel d'entretien, des informations de série de la machine,ou dessin technique approuvé.

Certains dossiers d'entretien, listes de fournisseurs ou configurations de machines peuvent afficher des références connexes telles que KLW-M711S-A0, KLW-M7107-A1 ou d'autres numéros d'assemblage d'arbre de tête.

Ces chiffres ne doivent pas être automatiquement considérés comme interchangeables.

Pour éviter une mauvaise livraison, veuillez fournir des photos claires de l'arbre existant, de l'étiquette de l'emballage, du modèle de la machine, de la position de la tête et de tout numéro d'assemblage visible.

Le KMG-M711S-A0 peut être utilisé pendant la maintenance programmée des équipements de placement YSM10.Le remplacement des pièces mécaniques usées avant une défaillance complète aide les usines à réduire les interruptions de production inattendues..

Lorsqu'une tête de placement présente un mouvement instable de la buse, des problèmes de vide, une résistance mécanique ou un dégagement anormal, l'arbre doit être inspecté avec le roulement, le ressort, le col,porteuse d'une buse, pièces d'étanchéité et composants sous vide.

Les réparateurs d'équipement peuvent utiliser l'arbre lors de la reconstruction de têtes de placement utilisées ou de la restauration de machines pour la revente, l'utilisation interne ou la relocalisation de la production.

Les usines exploitant plusieurs lignes SMT maintiennent souvent des composants de tête critiques dans l'inventaire local.

lignes de production de produits électroniques automobiles, de produits électroniques grand public, de dispositifs de communication, de commandes industrielles, de produits à LED, de modules de puissance,les appareils électroménagers et les appareils électroménagers nécessitent une collecte et un placement cohérents des composants.

Les fournisseurs d'entretien peuvent stocker le KMG-M711S-A0 pour le service sur le terrain, l'inspection de la tête, la réparation et les projets d'entretien préventif.

La buse de ramassage est installée ou retenue par le support de la buse et le mécanisme lié à l'arbre.

Lors du ramassage des composants, la tête pousse l'arbre de la buse vers le bas vers le composant situé dans un alimentateur, un plateau ou un autre système d'alimentation.

Le vide passe à travers la tête et le système d'emboutissage.

Le mouvement en douceur est important car la résistance ou le retour retardé peuvent affecter le timing du cycle et la stabilité des composants.

La machine vérifie le composant choisi à l'aide de son système de reconnaissance.

La tête régle l'orientation des composants en fonction des données de placement programmées.

L'arbre se déplace à nouveau vers le bas et place le composant sur l'emplacement du PCB programmé.

Le vide est libéré, permettant au composant de rester sur la pâte de soudure ou la position de la planche prévue.

Ce processus peut se répéter des milliers de fois pendant la production.

Vérifiez que le numéro demandé est KMG-M711S-A0.

Indiquer le modèle complet de la machine, tel que YSM10, ainsi que le numéro de série de la machine, le cas échéant.

Différentes configurations de la machine ou positions de la tête peuvent nécessiter différentes versions de l'arbre.

Prenez des photos claires sous plusieurs angles, notamment:

• Corps de l'arbre entier
• Zone de connexion supérieure
• Connexion de la buse inférieure
• Des rainures et des trous
• Étiquette de l'emballage
• Position de l'installation de la tête
• Étiquette d'assemblage connexe

Lorsque le numéro de pièce ne peut être clairement identifié, indiquer les valeurs mesurées pour:

• Longueur totale
• Diamètre de l'arbre principal
• Diamètre de l'extrémité
• Largeur de la rainure
• Position de la rainure
• Position du trou
• Forme de la connexion

Indiquez si votre projet nécessite:

• Une nouvelle partie
• Partie en état d'origine
• Pièce utilisée testée
• Assemblage rénové
• Pièce de rechange compatible

La disponibilité dépend de la cotation et de l'état du stock.

Indiquez la quantité requise et le calendrier de livraison demandé.

La fourniture d'informations complètes permet une citation plus rapide et réduit le risque de recevoir un bon mauvais.

Le numéro de pièce, la référence de modèle et la structure visuelle sont vérifiés par rapport aux informations de commande.

La surface de fonctionnement est vérifiée pour détecter les rayures visibles, la corrosion, les marques d'impact, la déformation, la contamination et l'usure anormale.

L'arbre est examiné pour détecter une flexion ou une déformation mécanique évidente susceptible d'affecter le mouvement.

Les rainures, les trous, les extrémités et les zones de raccordement sont vérifiés pour détecter les dommages visibles ou les défauts.

Le cas échéant, l'ajustement ou le mouvement sont vérifiés à l'aide d'un échantillon, d'un ensemble ou d'un appareil d'inspection correspondant.

L'arbre est nettoyé avant l'emballage pour réduire la poussière et la contamination de la surface.

Chaque produit est protégé pour réduire les collisions, l'humidité, la poussière et les dommages à la surface pendant le transport international.

L'expédition combinée avec d'autres buses SMT, alimentateurs, courroies, filtres, moteurs, capteurs, vannes et pièces de rechange de machines peut être organisée selon les détails de la commande.

L'arbre de la buse doit être installé par un technicien qualifié en maintenance SMT.

Avant l'installation:

1. Arrêtez la machine et suivez les procédures de sécurité requises.
2. Enregistrez la configuration actuelle de la tête.
3. Retirez l'arbre existant à l'aide d'outils appropriés.
4. Vérifiez le roulement, le collier, le ressort, le support de la buse, l'anneau O, l'étanchéité et la voie de vide.
5. Nettoyez la zone d'installation.
6. Comparez les vieux et les nouveaux puits.
7. Installez sans force excessive.
8. Confirmer la liberté de mouvement avant le fonctionnement de la machine.
9. Effectuez des vérifications de vide et de buse.
10. Faites des essais à basse vitesse avant de reprendre la production.

Ne forcez pas l'arbre contre l'assemblage, car une pression excessive peut endommager l'arbre, le roulement, le support ou les pièces de tête connexes.

Si des mouvements anormaux persistent après le remplacement, inspecter les roulements, les ressorts, les joints, les vannes, les filtres, les capteurs, les tubes à vide et l'étalonnage de la tête.

• Vérifiez le mouvement de la buse.
• Éliminer la poussière visible.
• Surveillez les erreurs de capture.
• Inspectez les sons anormaux de la tête.
• Confirmer l'installation de la buse.

• Vérifiez le mouvement de l'arbre et l'action de retour.
• Vérifiez l'état du support de la buse.
• Revoir les performances sous vide.
• Nettoyer conformément à la procédure d'entretien de la machine.
• Vérifiez la contamination de la surface.

• Vérifiez l'usure de l'arbre.
• Vérifiez la clearance du roulement.
• Vérifiez l'état du ressort et du col.
• Remplacer les pièces d'étanchéité endommagées.
• Confirmez le calibrage de la tête.
• Examinez les dossiers d'erreur de prise et de placement.

• Arrêtez la production pour inspection.
• Vérifiez la droiture de l'arbre.
• Vérifiez la buse et le support.
• Revoir l'alignement de la tête.
• Effectuer des essais sous vide.
• Faites un essai contrôlé.

La vérification de la compatibilité basée sur les détails de la machine et les photos du produit permet d'éviter les erreurs de commande évitables.

Le fait de conserver le bon arbre de buse en stock permet aux équipes de maintenance de réagir plus rapidement aux problèmes de placement de la tête.

Les produits peuvent être préparés pour l'expédition à l'exportation avec un emballage protecteur et une identification claire.

Les quantités individuelles de réparation et les commandes d'inventaire de maintenance peuvent être cotées en fonction des stocks courants.

Les clients peuvent combiner cet arbre avec d'autres pièces d'entretien de la machine pour simplifier l'approvisionnement et l'expédition.

Les photos de la machine, les photos des pièces anciennes, les étiquettes de montage et les dimensions peuvent être examinées avant la confirmation de la commande.

Oui, le KMG-M711S-A0 est identifié comme un arbre de buse utilisé pour la maintenance de la tête de placement YSM10.S'il vous plaît fournir la photo de l'arbre existant, le modèle de la machine, la position de la tête et l'étiquette avant de commander.

Les chiffres peuvent apparaître comme des références connexes dans certains dossiers de maintenance ou de fournisseur, mais ils ne doivent pas être considérés comme complètement interchangeables sans confirmation.Veuillez fournir à la fois la photo de la pièce existante et le numéro d'assemblage correspondant pour une vérification précise.

Parmi les signes courants, on peut citer le mouvement de la buse collant, la prise instable, la chute des composants, un dégagement excessif, un bruit anormal de la tête, une fuite de la buse, un retour lent de l'arbre, des alarmes de vide répétées,ou un placement incohérentLes roulements, les ressorts, les joints, les vannes et les supports connexes doivent également être inspectés.

Veuillez fournir le numéro de pièce KMG-M711S-A0, le modèle de la machine, la quantité requise, le pays de livraison, l'état préféré et des photos claires du puits existant.Le numéro de série de la machine et le numéro d'assemblage de la tête sont également utiles.

Oui, l'arbre de la buse peut généralement être combiné avec des buseaux, des alimentateurs, des courroies, des filtres, des roulements, des capteurs, des moteurs, des vannes et d'autres pièces de maintenance.Veuillez envoyer une liste complète des demandes de contrôle consolidé, le devis et l'emballage.

Vous cherchez une buse fiable pour votre projet de maintenance YSM10?

Envoyez-nous les informations suivantes:

• Numéro de pièce
• Modèle de machine
• Photos des produits existants
• Position de la tête
• Numéro d'assemblage associé
• Quantité requise
• Condition préférée
• Pays de livraison
• Date de livraison prévue

Notre équipe vérifiera la compatibilité, l'état des stocks, les exigences d'emballage et les options d'expédition avant le devis.

Contactez-nous dès aujourd'hui pour obtenir un devis détaillé, une confirmation technique, un soutien pour les achats en vrac ou une maintenance urgente de la machine SMT.

Déclaration de marque:Les noms de marque et les modèles de machines ne sont utilisés que pour décrire la compatibilité et l'application du produit.
