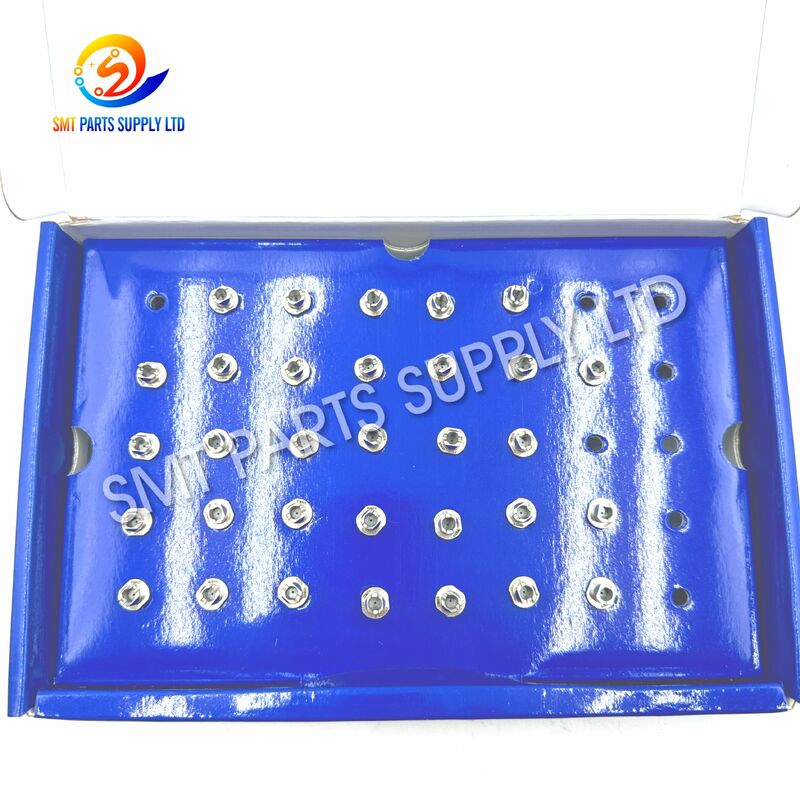

Buse CMS Panasonic 256CSN N610148260AA pour NPM 12 têtes

Buse CMS Panasonic 256CSN N610148260AA pour NPM 12 têtes

La buse SMT Panasonic 256CSN N610148260AA est un composant de ramassage de précision développé pour les machines de placement NPM compatibles équipées d'une unité à 12 têtes. Installée entre la tête de placement et le composant électronique, la buse transfère la pression du vide à la surface du composant, permettant une prise contrôlée, un mouvement à grande vitesse, un alignement et un placement précis sur la carte de circuit imprimé.

Une buse usée, contaminée, pliée, bloquée ou mal sélectionnée peut provoquer des erreurs de ramassage répétées, des chutes de composants, une reconnaissance instable, des décalages de placement et des arrêts inutiles de la machine. Le remplacement de la buse concernée par une unité 256CSN correctement adaptée permet de restaurer le chemin de vide et l'interface mécanique nécessaires à une production cohérente.

Cette buse convient aux fabricants d'électronique, aux services de maintenance SMT, aux sociétés de services d'équipement et aux distributeurs de pièces de rechange nécessitant un remplacement clairement identifié sous le modèle 256CSN et le numéro de pièce principal N610148260AA. La compatibilité doit être confirmée en fonction de la tête installée, du marquage de la buse existante, de l'ensemble des composants et de la configuration de la machine avant de commander.

Identification rapide du produit

Pourquoi la buse 256CSN est importante dans la production SMT

La buse de prélèvement est l'un des plus petits composants d'une machine SMT, mais elle affecte directement la stabilité du placement. Chaque cycle de production nécessite que la buse entre correctement en contact avec le composant, établisse un vide suffisant, soulève le composant sans mouvement, réussisse le processus d'inspection par vision et relâche le composant à la position de placement programmée.

Même une détérioration mineure des buses peut entraîner des pertes répétées dans le processus. Une buse peut sembler utilisable alors que son canal de vide interne, sa surface de pointe, son interface de montage ou sa concentricité ont déjà changé. Ces petits écarts deviennent plus visibles lors d’une production continue à grande vitesse.

Une buse 256CSN correctement adaptée prend en charge :

Cause

Les pannes des buses SMT ne sont pas toujours causées par une rupture complète. De nombreux problèmes de production commencent par une usure progressive, une contamination, une manipulation incorrecte, un nettoyage inapproprié ou une sélection de composants inadaptés.

Causes courantes des problèmes de production liés aux buses

Signes d'avertissement typiques

Les opérateurs et les équipes de maintenance doivent inspecter la buse lorsque l'une des conditions suivantes apparaît :

Solution

La solution appropriée ne consiste pas simplement à augmenter la pression du vide ou à réinitialiser la machine à plusieurs reprises. La buse doit être inspectée dans le cadre du système de ramassage complet.

La buse 256CSN N610148260AA offre une option de remplacement clairement identifiée pour les applications compatibles NPM à 12 têtes. Lorsque la buse existante est usée, bloquée, pliée, endommagée ou n’est plus stable, son remplacement peut aider à restaurer les performances de transfert sous vide et de positionnement mécanique prévues.

Processus de dépannage recommandé

Avantages axés sur la production

1. Identification claire du modèle

Le marquage 256CSN et le numéro de pièce principal N610148260AA rendent les achats, la gestion des stocks et la communication de maintenance plus efficaces. Les acheteurs peuvent comparer l’identification des buses existantes avant de demander un devis.

2. Conçu pour les opérations de ramassage sous vide

La buse fonctionne comme le composant final de contact sous vide entre la tête de placement et le composant électronique. Un chemin d'aspiration propre et intact permet un ramassage stable tout au long du mouvement rapide de la tête.

3. Convient pour la maintenance NPM à 12 têtes

Le produit est destiné aux systèmes NPM compatibles utilisant une configuration à 12 têtes. Le modèle de machine et la configuration de la tête doivent toujours être vérifiés car différentes plates-formes NPM peuvent utiliser différentes familles de buses.

4. Prend en charge la répétabilité du placement

Une buse correctement installée aide à maintenir la relation entre le centre de la tête, le centre de la buse, le centre du composant et les coordonnées de placement programmées.

5. Remplacement efficace des pièces de rechange

Le remplacement d'une buse usée est généralement plus rapide et plus économique que l'arrêt répété de la ligne pour nettoyer ou régler une buse présentant des dommages mécaniques permanents.

6. Utile pour la maintenance préventive

Conserver les modèles de buses identifiés dans un inventaire organisé de pièces de rechange permet aux techniciens de remplacer les unités suspectes lors d'une maintenance programmée au lieu d'attendre une interruption grave de la production.

Caractéristiques

Tableau de vérification des numéros de pièce

N610148260AA est couramment utilisé comme référence de commande principale pour la buse 256CSN. Certains catalogues de pièces détachées peuvent afficher des numéros supplémentaires en lien avec les configurations 256CSN ou 203ZSN. Ces numéros ne doivent pas être considérés comme automatiquement interchangeables sans vérification.

Pour un approvisionnement précis, fournissez le modèle complet de la machine, le type de tête, le marquage des buses, l'ancien numéro de pièce et des photographies claires du produit.

Application

La buse 256CSN est utilisée dans la production automatisée de montage en surface où la machine de placement doit prélever les composants électroniques des chargeurs, inspecter leur position et les placer avec précision sur des circuits imprimés avec de la pâte à souder.

Scénarios d'application typiques

Acheteurs appropriés

Comment ça marche

La buse 256CSN fonctionne grâce à une combinaison de positionnement mécanique, de pression sous vide, de contrôle de la machine et de correction de la vision.

Étape 1 : Sélection des buses

Le programme de la machine attribue une buse en fonction du package de composants électroniques et des paramètres de production. La buse sélectionnée est installée sur la station de tête de placement compatible.

Étape 2 : Déplacement vers la position de ramassage

La tête de placement se déplace vers les coordonnées de collecte du chargeur. Une configuration correcte du chargeur, la position des composants, la hauteur de ramassage et la sélection des buses sont nécessaires à ce stade.

Étape 3 : Activation du vide

Lorsque la buse entre en contact ou s'approche de la surface du composant, la machine active la pression sous vide. L'air est aspiré à travers le passage de la buse, créant une force de maintien entre la pointe de la buse et le composant.

Étape 4 : Levage des composants

La tête se déplace vers le haut tandis que le composant reste fixé à la buse. Si la buse est bloquée, usée, pliée ou mal dimensionnée, le composant peut se déplacer ou rester dans le chargeur.

Étape 5 : Reconnaissance visuelle

La caméra de la machine inspecte la position et l'orientation des composants. Le système de contrôle calcule les valeurs de correction avant le placement. Un maintien stable des composants est important pour une reconnaissance fiable.

Étape 6 : Transfert à grande vitesse

La tête se déplace de la zone d'alimentation vers les coordonnées programmées du PCB. La buse doit maintenir une force de maintien suffisante pendant l'accélération, la rotation et la décélération.

Étape 7 : Placement

Le composant est abaissé à la hauteur de placement spécifiée. La machine libère le vide ou applique le processus de libération approprié, permettant au composant de rester sur la pâte à souder.

Étape 8 : Cycle de production répété

La buse revient à la position de ramassage suivante et répète le cycle. Dans la production en volume, ce processus peut se produire en continu, ce qui rend l'état des buses important pour la stabilité de la ligne.

Résumé de la séquence de fonctionnement

Comment choisir

La sélection de la bonne buse SMT nécessite plus que la simple correspondance avec le nom du modèle visible. Confirmez les informations complètes sur la machine et l'application avant de passer une commande.

Facteur de sélection 1 : numéro de pièce existant

Vérifiez le marquage sur la buse actuellement installée, la liste des pièces de rechange de la machine, le dossier de maintenance ou l'emballage d'origine. N610148260AA doit correspondre exactement lorsqu'il s'agit du numéro de pièce requis.

Facteur de sélection 2 : modèle de buse

Confirmez que le modèle de buse requis est 256CSN. Des noms de modèles similaires peuvent représenter différentes structures de pointe, interfaces, révisions ou applications de composants.

Facteur de sélection 3 : plate-forme de machine

Fournissez le modèle complet de la machine NPM plutôt que d’indiquer uniquement « machine NPM ». La génération de la machine et les options installées peuvent affecter la compatibilité des buses.

Facteur de sélection 4 : configuration de la tête

Confirmez que la machine utilise l'unité compatible à 12 têtes. Une buse utilisée sur une configuration de tête peut ne pas s'adapter ou fonctionner correctement sur un autre type de tête.

Facteur de sélection 5 : package de composants

Indiquez la longueur, la largeur, la hauteur, le poids, la forme de la surface et le type d'emballage du composant. La zone de contact de la buse doit soutenir le composant sans recouvrir les structures sensibles ni causer de dommages à la surface.

Facteur de sélection 6 : Photographie de buse existante

Des photographies claires de l'ancienne buse sont utiles lorsque l'identification imprimée est incomplète. Les photographies recommandées incluent la buse complète, la pointe, le côté de montage, le profil latéral et le marquage visible.

Facteur de sélection 7 : condition d'approvisionnement

Indiquez si le projet nécessite une condition de fourniture spécifique. L'état indiqué, la norme d'inspection, l'emballage et les conditions de garantie doivent être confirmés avant le paiement.

Liste de contrôle des informations sur l'acheteur

Comparaison avec les conditions courantes des buses

Recommandations d'installation

1. Arrêtez la machine conformément à la procédure de maintenance approuvée.
2. Confirmez la tête et la station de buse concernées avant le retrait.
3. Utiliser des gants propres ou des outils de manipulation appropriés pour éviter toute contamination.
4. Retirez la buse existante sans appliquer de force latérale.
5. Comparez l'ancien modèle de buse et le numéro de pièce avec le remplacement.
6. Inspectez la position de montage pour détecter toute présence de poussière, de fragments ou de dommages mécaniques.
7. Installez la buse 256CSN dans le bon sens.
8. Confirmez une assise fluide et un engagement sécurisé.
9. Effectuez la reconnaissance ou l’étalonnage des buses lorsque la machine l’exige.
10. Exécutez un test de ramassage et de placement à faible risque avant de revenir à la production complète.

Recommandations d'entretien

N'utilisez pas d'objets métalliques pointus pour dégager le passage de la buse. Ne meulez pas, ne polissez pas, ne pliez pas et ne remodelez pas manuellement la pointe de la buse. Ces actions peuvent altérer de manière permanente les performances du ramassage.

Inspection de qualité avant expédition ou installation

Foire aux questions

1. Quel est le numéro de pièce principal de la buse SMT 256CSN ?

La référence de commande principale est N610148260AA. Étant donné que certains catalogues de pièces de rechange affichent des numéros supplémentaires liés au 256CSN ou au 203ZSN, les acheteurs doivent fournir l'ancien marquage des buses et les informations sur la tête de machine avant de confirmer une commande.

2. La buse 256CSN est-elle adaptée à toutes les machines NPM ?

Pas automatiquement. Il est principalement identifié pour les systèmes de placement NPM compatibles utilisant une unité à 12 têtes. Le modèle complet de la machine, la tête installée, l'interface de la buse et le numéro de pièce existant doivent être vérifiés avant l'achat.

3. Quelles informations sont requises pour un devis précis ?

Veuillez fournir le modèle de buse, le numéro de pièce exact, le modèle de machine, le type de tête, la quantité requise, la destination de livraison et des photographies claires de la buse existante. Les informations sur le package de composants sont également recommandées lorsque la compatibilité est incertaine.

4. Quand la buse doit-elle être remplacée au lieu de être nettoyée ?

Le remplacement est recommandé lorsque la buse est pliée, fissurée, ébréchée, très usée, incapable de maintenir un vide stable ou provoque à plusieurs reprises des erreurs de ramassage après un nettoyage correct et des vérifications de la machine.

5. Les différentes références de pièces du catalogue peuvent-elles être utilisées de manière interchangeable ?

Ils ne doivent pas être considérés comme interchangeables sans vérification. Des noms de buses similaires peuvent représenter différentes révisions, configurations de tête ou applications de machine. Confirmez l'interface physique, la documentation de la machine et l'identification des buses existantes avant la substitution.

Contactez-nous

Contactez-nous pour connaître les prix, la disponibilité, les options de livraison et la confirmation technique de la buse SMT Panasonic 256CSN N610148260AA.

Pour recevoir un devis précis, veuillez inclure :

• Numéro de pièce requis et modèle de buse
• Modèle de machine complet
• Type de tête de placement
• Quantité requise
• Photographies de buses existantes
• Informations sur le package de composants
• Pays de destination
• Date de livraison demandée

Notre équipe peut vous aider à vérifier les informations fournies, à préparer un devis clair et à recommander un emballage approprié pour l'expédition internationale.

Les noms de marque, les noms de machines et les numéros de pièces sont utilisés uniquement pour identifier la compatibilité des produits et les exigences des clients.
