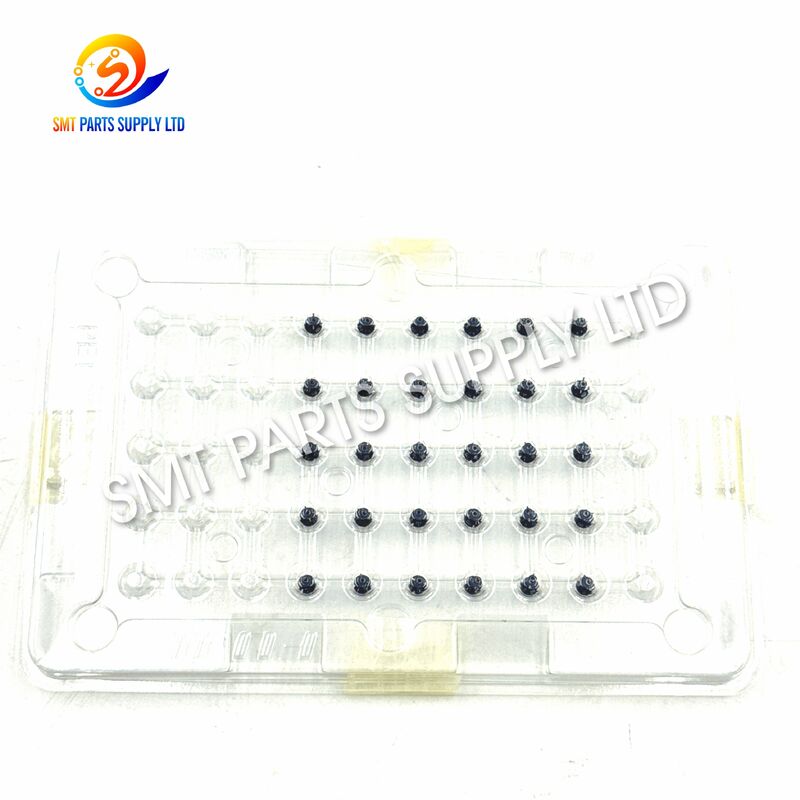

Buse FUJI 2AGKNX007700 R047-018WRL-035 H24-L pour tête NXT H24

LeLa valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.est un1.8mm large large SMT prise de nezdéveloppé pour une utilisation avec leNXT H24 tête de placementEn tant que composant de contact entre le système de vide de la tête de placement et les composants électroniques, la buse remplit les tâches essentielles de prise en charge, de maintien, de transfert, de positionnement,et libération pendant le cycle de montage SMT.

LeConfiguration à large portée H24-Lest destiné à des composants compatibles nécessitant une interface de récupération plus grande que les versions H24-S et H24-M à large portée.La bonne sélection de la buse est importante parce que la buse influence directement la stabilité du ramassage, efficacité du vide, manipulation des composants, cohérence de placement et continuité de fonctionnement de la machine.

Numéro de pièce2AGKNX007700correspond aux spécificationsR047-018WRL-035, avec une valeur nominale1Désignation L de large portée de.8 mmCette buse convient au remplacement des buses H24 usées, contaminées, endommagées ou mal assorties lors de l'entretien de routine de la machine SMT.

Les buses SMT fonctionnent à travers des milliers ou des millions de cycles répétitifs de récupération et de placement.contamination par la pâte à souderLa charge mécanique, son état peut affecter progressivement les performances de la machine.

Parmi les causes courantes de problèmes de ramassage liés à la buse, on peut citer:

Pour cette raison, l'état de la buse doit être pris en considération lors d'alarmes répétées de composants manquants, d'une prise instable,déplacement anormal des composants, ou un placement incohérent se produit.

L'inspection de la buse est particulièrement importante sur les têtes de placement à grande vitesse telles que le H24 car une petite incohérence de prise répétée sur de nombreux cycles peut réduire l'efficacité globale de la ligne.

L'utilisation de la spécification correcte de la buse est l'un des moyens les plus simples de rétablir une manipulation fiable des composants.

Le2AGKNX007700 Buse H24-Lfournit la bonneR047-018WRL-035 / 1,8 mm de large portée en Lpour les applications nécessitant ce type spécifique de buse H24.

Lors du remplacement d'une buse, les opérateurs doivent confirmer:

• Le type de tête de placement estH24, H24, H24, H24, H24, H24, H26, H26, H27, H27, H27, H27, H28, H28, H28, H28, H28, H28, H28, H28, H28, H28, H28, H28, H28, H28, H28, H28, H28,
• Le numéro de pièce requis est:2AGKNX007700
• Les spécifications requises sont:R047-018WRL-035
• Le type de buse estLarge gamme L
• La taille nominale de la buse est1.8 mm
• Les dimensions du composant conviennent à l'interface de ramassage de type L.
• Le passage sous vide est propre avant l' installation
• La position de montage de la buse est exempte de contamination

Le remplacement des buses usées ou endommagées par les spécifications correctement adaptées peut aider à rétablir une prise de vide fiable, à réduire les chutes de composants, à améliorer la répétabilité de la manutention,et réduire les interruptions inutiles de la machine.

Pour les services d'entretien, le stockage des bouchons H24 couramment utilisés réduit également les temps d'arrêt lorsqu'un bouchon nécessite un remplacement inattendu.

La famille de buses H24 à large portée comprend différentes tailles de pick-up.

Le2AGKNX007700ne doit pas être automatiquement remplacée par une autre buse de 1,8 mm uniquement parce que le diamètre nominal est identique.La structure de la buse et l'application prévue de la manutention des composants doivent également correspondre à la configuration de la machine..

Le2AGKNX007700 Buse H24-Lest principalement utilisé dans des environnements de production SMT automatisés équipés d'une tête de placement NXT H24 compatible.

Produits électroniques de consommation

Convient aux lignes de montage de circuits imprimés pour la fabrication de contrôleurs, de dispositifs de communication, d'appareils électroniques ménagers, de produits intelligents et d'autres ensembles électroniques à volume élevé.

Électronique automobile

Peut être utilisé dans les environnements de production SMT produisant des cartes de contrôle, des modules de capteurs, de l'électronique d'éclairage, des ensembles de contrôle de puissance et des produits PCB automobiles connexes.

Électronique industrielle

Applicable aux lignes de production produisant des cartes de contrôle industrielles, des modules d'automatisation, de l'électronique de puissance, des instruments et des ensembles électroniques embarqués.

Équipement de communication

Convient pour l'assemblage de circuits imprimés à haute densité où une récupération fiable des composants répétitifs est nécessaire pour maintenir l'efficacité du placement.

Maintenance des machines SMT

Souvent exigé par les services de maintenance des équipements lorsqu'une buse H24-L installée est usée, contaminée, endommagée ou ne fournit plus de prise de vide stable.

Inventaire des pièces détachées

Utile comme pièce de rechange d'entretien pour les usines exploitant plusieurs machines NXT, contribuant à réduire le temps d'attente de production lorsque le remplacement de la buse devient nécessaire.

La buse H24-L fonctionne conjointement avec le système de vide de la tête de placement pendant le cycle de montage du composant.

La tête de placement déplace la buse vers la position de ramassage du composant à l'alimentateur ou à la station d'alimentation du composant.

Le vide est appliqué à travers le passage interne de la buse. La pointe de la buse entre en contact avec la surface de prise appropriée du composant électronique et crée une aspiration suffisante pour le maintenir.

Après le ramassage, la tête de placement soulève et transporte le composant vers son emplacement de placement de PCB programmé.

Une buse correctement ajustée aide à maintenir le composant stable pendant ce mouvement à grande vitesse.

La tête se déplace vers la position programmée du tableau et abaisse le composant vers la surface de placement.

La force de maintien du vide est libérée de sorte que le composant se sépare de la buse et reste à l'emplacement prévu du PCB.

La tête passe ensuite au cycle suivant.

Comme ces actions sont effectuées à plusieurs reprises à grande vitesse, la propreté de la buse, l'état dimensionnel et la sélection correcte du modèle sont essentiels à une production cohérente.

Une buse de ramassage est un composant de machine SMT relativement petit, mais son effet sur la production peut être significatif.

Une buse mal sélectionnée peut entraîner:

• Contact insuffisant avec la surface de ramassage
• Fuite de vide
• Mouvement des composants pendant l'accélération
• Échec du ramassage
• Gouttes de composants
• Augmentation des alarmes des machines
• Interruptions du placement
• Une charge de travail d'entretien accrue

La bonne buse doit assurer un contact suffisant sans interférer avec le corps du composant, les conduites, la poche de ruban adjacente ou les structures mécaniques adjacentes.

Pour cette raison,2AGKNX007700 doit être sélectionné lorsque la configuration de la machine exige spécifiquement la buse à large portée H24-L R047-018WRL-035.

Avant de commander une buse de remplacement H24, confirmez les informations suivantes.

Vérifiez si la documentation existante sur la buse ou les pièces de rechange spécifie:

2AGKNX007700

C'est la méthode d'identification la plus directe.

Vérifiez si la buse est identifiée comme:

R047-018WRL-035

Cela permet d'éviter toute confusion avec les buses H24 standard de 1,8 mm et de 1,8 mm de type MELF.

La buse décrite sur cette page est destinée à:

H24 Tête de placement

Ne sélectionnez pas une buse uniquement en fonction de son apparence extérieure, car d'autres têtes de placement peuvent utiliser des structures de montage différentes.

La configuration requise est la suivante:

H24-L / large gamme L

Au sein de la famille de large gamme, les versions S, M et L sont différentes sélections de buses.

Ce modèle est le:

1.8mm large portée version L

Pour les autres gammes de composants, des versions H24-S de 0,6 mm ou H24-M de 1,1 mm peuvent être requises.

Lorsque cela est possible, fournir une photo claire de la buse d'origine avec le modèle de la machine, le type de tête, le numéro de pièce existant et les spécifications de la buse.

Cette information supplémentaire permet d'éviter de commander la mauvaise variante lorsque différentes buses H24 ont une apparence similaire.

Un entretien correct peut prolonger la durée de vie de la buse et réduire les problèmes inattendus de ramassage.

N'utilisez pas d'objets tranchants susceptibles d'endommager le passage d'aspiration interne ou la surface de récupération de précision pendant le nettoyage.

Les buses retirées de la machine doivent être disposées par numéro de pièce pour éviter le mélange accidentel entre les configurations de buses H24-S, H24-M, H24-L, standard, G-type et MELF.

Lors du dépannage, les paramètres de la machine, les alimentateurs, les composants, les systèmes de vide et les autres pièces de la tête doivent également être vérifiés, car tous les problèmes de ramassage ne sont pas causés par la buse elle-même.

Le 2AGKNX007700 est un1.8mm H24-L large-range SMT prise de nezIl crée le contact sous vide nécessaire pour retirer les composants électroniques de la position d'alimentation, les maintenir pendant le mouvement de la tête,et les libérer à la position de placement de PCB programmée.

Le2AGKNX007700est leH24-L, buse à large portée de 1,8 mm, spécifié commeR047-018WRL-035. Le2AGKNX007600est le plus petitH24-M buse à large portée de 1,1 mm, spécifié commeR047-011WRM-035 Les données relatives à l'exposition à la pollutionLa sélection doit suivre le composant et la configuration de la machine.

Non, le2AGKNX007700est identifié comme un1.8mm large portée L. La famille H24 comprend également une buse standard de 1,8 mm et une buse MELF de 1,8 mm. Confirmez le numéro de pièce complet et les spécifications R047 avant de commander.

Le remplacement doit être envisagé lorsque la buse est courbée, endommagée, trop usée, obstruée ou produit à plusieurs reprises une prise de composants instable après un nettoyage et une inspection appropriés.L'utilisation d'une buse de remplacement bien connue peut également aider à déterminer si les problèmes récurrents de prise sont liés à la buse.

Veuillez fournir lenuméro de pièce 2AGKNX007700, spécificationsR047-018WRL-035Une photo de la buse existante est également utile lorsque la confirmation de compatibilité supplémentaire est requise.

Je cherchePour les appareils de traitement des eaux usées, le produit doit être soumis à un contrôle de qualité.ou d'autres spécifications de la buse H24?

Envoyez-nous votrenuméro de pièce, quantité requise, modèle de machine et photo de la buseNous pouvons vous aider avec la sélection de la buse H24, la correspondance du modèle de la même série, les exigences de remplacement, la confirmation du stock, les informations sur les délais,et les enquêtes combinées sur les pièces détachées SMT.

Pour les clients qui maintiennent plusieurs lignes de production SMT, une liste complète des exigences relatives aux buses peut être soumise à des fins de vérification et de devis consolidés.
