Buse CMS Panasonic 120N N610099374AA pour machines CM NPM

Buse CMS Panasonic 120N N610099374AA pour machines CM NPM

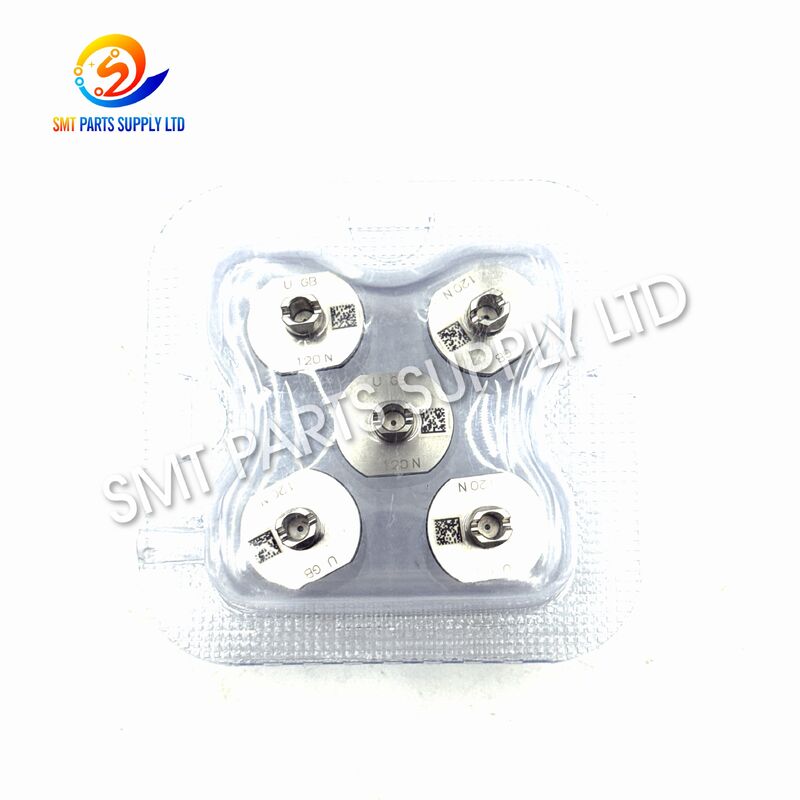

La buse CMS Panasonic 120N N610099374AA est un composant de capture de précision développé pour les équipements d'assemblage automatisés à montage en surface. Installée sur une tête de placement compatible, la buse crée une interface de vide contrôlée entre la machine et le composant électronique. Il prend en charge la collecte rapide des composants, le transfert sécurisé, l'inspection visuelle, le positionnement et le placement précis sur la carte de circuit imprimé.

La buse 120N est généralement associée aux configurations de machines pick-and-place compatibles CM et NPM. Sa structure de ramassage compacte le rend adapté aux environnements de production où une manipulation stable des composants, un centrage précis des buses et des performances de vide reproductibles sont essentiels.

Lors de la production SMT à grande vitesse, même une petite quantité d'usure des buses, de contamination, de déformation ou de fuite de vide peut augmenter les erreurs de capture et les défauts de placement. Le remplacement d'une buse usée par une buse 120N correctement adaptée permet de retrouver un fonctionnement stable de la machine tout en réduisant les interruptions inutiles de la ligne.

Cette buse convient aux usines d'assemblage électronique, aux sociétés de maintenance SMT, aux services d'ingénierie de production, aux distributeurs de pièces de rechange et aux prestataires de services de machines. Les clients sont encouragés à fournir le modèle de la machine, les informations sur la tête de placement, le code actuel de la buse, les dimensions des composants et les photographies de la buse avant de commander.

Identification du produit

Cause : pourquoi des problèmes de buses SMT se produisent

La buse de ramassage est l’une des pièces mécaniques les plus fréquemment utilisées à l’intérieur d’une machine de transfert. Il se déplace à plusieurs reprises vers le bas, entre en contact ou s'approche des composants électroniques, crée une aspiration sous vide, soulève les composants, traverse le système de vision industrielle et les place sur le PCB.

Étant donné que ce cycle peut être répété des milliers de fois au cours d’une même équipe de production, la buse subit progressivement une contamination et une usure mécanique.

1. Contamination par flux, poussière et adhésif

Les matériaux de production peuvent libérer des particules fines, des résidus de flux, de la poussière de ruban adhésif, des débris d'emballage et une contamination par l'adhésif. Ces matériaux peuvent s'accumuler autour de la pointe de la buse ou à l'intérieur du passage sous vide.

Un canal d'air partiellement obstrué peut toujours créer une aspiration, mais le niveau de vide peut devenir instable. Cela entraîne souvent des problèmes de captage intermittents difficiles à diagnostiquer.

2. Usure mécanique à la surface du capteur

La pointe de la buse peut s'user progressivement après un contact prolongé avec des composants ou des surfaces d'alimentation. Une face de prélèvement inégale peut réduire les performances d'étanchéité et modifier la position de maintien des composants.

Cela peut entraîner une rotation des composants, un centrage instable ou une perte lors d'un mouvement à grande vitesse.

3. Sélection incorrecte des buses

Une buse trop grande peut entrer en contact avec des composants adjacents, des poches de ruban adhésif ou des surfaces environnantes. Une buse trop petite peut ne pas créer une zone d’aspiration suffisamment efficace.

Même lorsque la machine parvient à prélever le composant, une buse incorrecte peut réduire la stabilité du placement et augmenter les taux de rejet.

4. Fuite de vide

Des fuites peuvent se produire au niveau de la pointe de la buse, du corps de la buse, du passage d'air interne, du raccord de montage ou de l'interface de la tête de placement.

Une buse qui fuit oblige la machine à compenser une demande de vide plus élevée et peut toujours tomber en panne lors d'une accélération rapide.

5. Déformation de la buse ou dommages causés par un impact

Une mauvaise installation, une collision avec un alimentateur, une hauteur de machine incorrecte, une chute accidentelle ou un contact avec un composant surélevé peuvent déformer la buse.

Une petite déformation peut ne pas être visible lors d'une inspection rapide, mais peut affecter le centrage et la précision du placement de la buse.

6. Mauvaises procédures de maintenance

L'utilisation d'outils de nettoyage inappropriés, d'aiguilles métalliques pointues, d'une force excessive ou de produits chimiques agressifs peut endommager le passage interne ou la surface du capteur.

Le nettoyage doit éliminer la contamination sans agrandir, rayer ou déformer les caractéristiques de la buse de précision.

Symptômes courants de production

Solution : Comment la buse 120N permet une production stable

La buse SMT 120N N610099374AA fournit une interface de ramassage contrôlée pour les systèmes de placement CM et NPM compatibles. Lorsqu’il est correctement sélectionné et entretenu, il contribue à stabiliser l’ensemble du processus de manipulation des composants.

Ramassage sous vide fiable

Le chemin de vide interne transfère l’aspiration de la tête de placement à la pointe de la buse. Une buse propre et correctement installée contribue à créer la différence de pression nécessaire pour soulever le composant de sa poche d'alimentation.

Une aspiration stable réduit les pannes aléatoires de ramassage et la perte de composants pendant le mouvement de la machine.

Positionnement contrôlé des composants

La pointe de la buse sert de point de contact physique entre la tête de placement et le composant. Une géométrie correcte permet de maintenir le composant près de la position centrale attendue.

Cela permet une inspection visuelle et une correction de placement plus cohérentes.

Transfert haute vitesse répétable

Pendant la production, la buse doit retenir le composant pendant que la tête de placement accélère, tourne, se déplace lors de l'inspection et s'approche de l'emplacement de placement.

Une buse 120N fonctionnant correctement aide à maintenir la stabilité des composants tout au long de ces mouvements.

Réduction des temps d'arrêt imprévus

Une buse usée peut provoquer des erreurs intermittentes qui nécessitent une intervention répétée de l'opérateur. Un remplacement rapide permet de réduire le temps de dépannage et d'améliorer la disponibilité de la ligne.

Garder des buses de rechange correctement identifiées à proximité de la ligne de production permet également au personnel de maintenance de réagir rapidement.

Gestion simplifiée de la maintenance

L'utilisation d'un modèle de buse clair et d'un système d'identification des numéros de pièces aide les équipes de maintenance à organiser les pièces de rechange, à établir des cycles de remplacement et à éviter de mélanger des types de buses incompatibles.

Le modèle 120N et le numéro de pièce N610099374AA doivent être enregistrés dans la liste interne des pièces de rechange du client.

Principaux avantages du produit

Caractéristiques

Avis de spécification important

La gamme exacte de composants, la géométrie de la pointe de la buse, la tête de placement applicable et la configuration de la machine peuvent varier en fonction de la génération d'équipement et de la configuration de production.

L'acheteur ne doit pas sélectionner la buse uniquement en fonction de son apparence. Avant de passer une commande, comparez les informations suivantes :

Application

La buse 120N est utilisée dans les lignes de production automatisées à montage en surface qui nécessitent une prise et un placement contrôlés des composants électroniques.

Electronique grand public

Il peut prendre en charge les lignes de production fabriquant des cartes de contrôle, des appareils électroniques ménagers, des écrans, des appareils intelligents, des chargeurs, des adaptateurs et d'autres assemblages électroniques.

Electronique automobile

Les modules de commande automobile, les systèmes d'éclairage, les cartes de capteurs, les systèmes de communication et les ensembles de gestion de l'énergie nécessitent des processus SMT stables et traçables.

Une buse correctement sélectionnée contribue à un transfert fiable des composants lors d’une production en grand volume.

Équipement de contrôle industriel

Les contrôleurs industriels, les modules d'automatisation, les alimentations, les variateurs, les instruments et les dispositifs de surveillance utilisent fréquemment des PCB densément peuplés.

Les performances stables des buses aident à maintenir la cohérence du placement tout au long des programmes de production continus.

Équipement de communication

Les périphériques réseau, les modules sans fil, les cartes de communication, l'électronique des stations de base et les équipements de traitement de données peuvent utiliser des composants petits et rapprochés.

Une sélection précise des buses est importante pour maintenir la qualité du placement.

Electronique Médicale

Les appareils de surveillance médicale, les équipements de diagnostic, les instruments électroniques portables et les tableaux de contrôle nécessitent des processus de production soigneusement gérés.

La propreté des buses et leur remplacement préventif sont particulièrement importants dans les environnements de fabrication contrôlés.

Produits LED et d'éclairage

La buse peut être utilisée dans des lignes CMS compatibles produisant des pilotes de LED, des cartes de commande d'éclairage, des modules d'affichage et des assemblages électroniques associés.

Fabrication électronique sous contrat

Les usines EMS traitent fréquemment plusieurs produits sur la même ligne de production. Le maintien d'un inventaire complet de buses permet de réduire les délais de changement et prend en charge différents packages de composants.

Tableau des applications

Comment ça marche

La buse 120N fait partie du système de placement complet de la machine. Ses performances dépendent de la tête de placement, du système de vide, de l'état du chargeur, du système de vision, de l'étalonnage de la machine, de l'ensemble des composants et du programme de production.

Étape 1 : Sélection automatique des buses

Le programme machine affecte une buse appropriée à un type de composant. La tête de placement récupère la buse du poste de buse ou utilise une buse déjà installée sur la tête.

La buse doit être bien ajustée et alignée correctement avec l'interface de la tête.

Étape 2 : Déplacement vers le chargeur

La machine déplace la tête de placement au-dessus de la position programmée du chargeur. Le chargeur présente le composant dans sa pochette de ruban porteur, son plateau, son tube ou tout autre système d'alimentation.

Un positionnement précis du chargeur est essentiel pour un ramassage réussi.

Étape 3 : Descente de la buse

La buse descend vers la pièce selon la hauteur de ramassage programmée.

Une hauteur de ramassage incorrecte peut entraîner un contact insuffisant, des dommages aux composants, un impact de la buse ou un contact avec la poche du chargeur.

Étape 4 : Activation du vide

La tête de placement applique le vide à travers le canal interne de la buse. La différence de pression maintient le composant contre la pointe de la buse.

La qualité de ce joint sous vide dépend de la propreté de la buse, de l'état de la face de prélèvement, de la surface du composant et de la taille de la buse.

Étape 5 : Levage des composants

La buse soulève le composant hors de la poche d'alimentation. La machine peut vérifier l'état du vide pour confirmer que le composant a été prélevé avec succès.

Si la valeur du vide est en dehors de la plage acceptée, la machine peut réessayer le ramassage ou générer une alarme.

Étape 6 : Inspection visuelle

Le composant passe par le système de reconnaissance de la machine. La caméra vérifie sa position, son angle, son contour ou ses caractéristiques de référence.

Le système de contrôle calcule toute correction requise sur l’axe X, l’axe Y ou la rotation.

Étape 7 : Transfert à grande vitesse

La tête de placement se déplace de la position de collecte vers l'emplacement de placement du PCB. Lors de ce mouvement, la buse doit maintenir fermement le composant malgré l'accélération et la rotation.

Une buse instable peut permettre au composant de bouger, de tourner ou de tomber.

Étape 8 : Placement précis

La buse descend jusqu'à la hauteur de placement programmée et positionne le composant sur la pâte à souder.

La force de placement et la hauteur doivent être adaptées au processus des composants et des PCB.

Étape 9 : Libération du vide

La machine libère le vide ou applique une pression positive contrôlée, selon la conception de l'équipement. Le composant se sépare de la buse et reste sur le PCB.

Étape 10 : Cycle de production répété

La buse revient pour récupérer le composant suivant. Ce cycle se poursuit à grande vitesse tout au long du programme de production.

Comment l’état de la buse affecte le cycle de placement

Comment choisir la bonne buse 120N

La sélection des buses doit être basée sur des informations techniques confirmées plutôt que sur la seule apparence du produit.

1. Confirmez le modèle de machine

Enregistrez le modèle complet de la machine. Des familles de machines similaires peuvent utiliser des têtes de placement ou des normes de buses différentes.

Les références typiques peuvent inclure CM202, CM212, CM402, CM602 et certains équipements NPM, mais la configuration spécifique de la tête doit toujours être vérifiée.

2. Confirmez la tête de placement

Identifiez le type de tête installé. Une machine peut prendre en charge différentes têtes, et chaque tête peut nécessiter une interface de buse différente.

Le même modèle de machine ne garantit pas toujours les mêmes exigences en matière de buses.

3. Vérifiez le marquage des buses existant

Inspectez la buse actuelle pour le modèle marquant 120N et tout numéro de pièce visible.

Une photographie claire de la buse existante est l’un des moyens les plus efficaces de réduire les erreurs de commande.

4. Vérifiez le numéro de pièce

N610099374AA est couramment utilisé comme identification principale de la buse 120N.

KXFX03DJA01 peut apparaître comme numéro associé ou de référence croisée dans certains enregistrements de fournitures. Les acheteurs doivent confirmer la relation avec la configuration de leur machine installée avant de commander.

5. Faites correspondre le package de composants

La surface de prélèvement de la buse doit être adaptée au corps du composant. Les facteurs importants comprennent :

• Longueur et largeur des composants
• Hauteur du composant
• Planéité des surfaces
• Matériel d'emballage
• Position du centre de gravité
• Zone de ramassage disponible
• Poids
• Fragilité
• Dégagement des composants à proximité

6. Examinez la vitesse de production

La production à grande vitesse crée des forces d’accélération plus importantes. La buse doit offrir une stabilité de maintien suffisante tout au long du ramassage, de la rotation, de l'inspection et du transfert.

7. Évaluer la surface du composant

Les surfaces de composants lisses, poreuses, inégales, incurvées, en retrait ou texturées peuvent nécessiter différentes structures de buses.

Confirmez que le modèle 120N est adapté à la zone de contact réelle.

8. Sélectionnez la condition d'approvisionnement requise

En fonction de la disponibilité, les clients peuvent demander différentes options d'approvisionnement. La condition demandée doit être clairement indiquée lors du devis.

Ne décrivez jamais une buse compatible comme un produit original à moins que la source d'approvisionnement et l'emballage n'aient été vérifiés.

9. Commandez une quantité d'essai

Pour une application peu familière, commencez par une petite commande d’essai. Testez la buse dans des conditions de production normales avant d'acheter une grande quantité.

10. Établir un inventaire de pièces de rechange

Une fois la compatibilité confirmée, conservez une quantité raisonnable de buses de rechange en fonction du nombre de machines, des heures de fonctionnement, du volume de production et de l'historique de maintenance.

Liste de contrôle pour la sélection des buses

Recommandations d'installation

Avant l'installation

• Arrêtez la machine conformément à la procédure de sécurité de l'équipement.
• Confirmez le modèle de buse et le numéro de pièce.
• Inspectez la buse pour déceler toute déformation, contamination ou dommage causé par le transport.
• Vérifiez que la zone de montage est propre.
• Comparez la nouvelle buse avec la buse retirée.
• N'installez pas la buse lorsque la forme de l'interface est différente.

Pendant l'installation

• Manipulez la buse avec des outils propres.
• Évitez de toucher la surface du capteur de précision.
• Installez la buse dans le bon sens.
• N'utilisez pas de force excessive.
• Vérifiez que la buse est bien en place.
• Vérifiez le bon fonctionnement du changement de buse, le cas échéant.

Après l'installation

• Exécutez la procédure de vérification ou d'étalonnage des buses de la machine.
• Testez les performances du vide.
• Effectuez plusieurs cycles de ramassage à basse vitesse.
• Inspectez le centrage des composants.
• Confirmez la reconnaissance visuelle.
• Vérifiez les résultats du placement avant de revenir à la vitesse de production maximale.

Entretien et nettoyage

Un entretien approprié prolonge la durée de vie des buses et contribue à maintenir une production constante.

Inspection quotidienne

Inspectez la surface du capteur pour détecter toute contamination, rayures, déformation et particules attachées.

Vérifiez si la buse crée des erreurs de capture inhabituelles pendant la production.

Nettoyage régulier

Utilisez un équipement de nettoyage de buses approuvé, de l'air filtré, des brosses appropriées ou des produits de nettoyage recommandés par la procédure de maintenance.

Évitez d'utiliser des objets métalliques pointus qui pourraient rayer ou agrandir l'ouverture de l'aspirateur.

Inspection des passages sous vide

Un extérieur propre ne garantit pas un passage intérieur dégagé. Si les performances du vide restent faibles après le nettoyage de la surface, inspectez le canal interne.

Contrôle dimensionnel

Comparez les buses très utilisées avec une buse de référence confirmée. Remplacez les unités présentant une usure visible, une déformation ou des performances de ramassage incohérentes.

Stockage

Conservez les buses propres dans des boîtes de protection étiquetées. Séparez les différents modèles pour éviter une installation incorrecte.

Évitez d'exposer les buses à la poussière, à l'humidité, aux chocs ou au stockage en vrac avec des outils métalliques.

Calendrier d'entretien recommandé

Contrôle de qualité

Une buse SMT appropriée doit être inspectée avant expédition et à nouveau avant utilisation en production.

Points d'inspection recommandés

Inspection de réception de l'acheteur

1. Comparez la quantité du colis avec le bon de commande.
2. Confirmez le marquage du modèle 120N.
3. Vérifiez la référence du numéro de pièce N610099374AA.
4. Inspectez la buse sous un éclairage approprié.
5. Comparez-le avec l’échantillon approuvé existant.
6. Effectuez un essai contrôlé de la machine.
7. Enregistrez le résultat de l’installation et des performances.

Guide de dépannage

Informations sur l'emballage et la commande

La buse doit être emballée pour protéger sa pointe de prélèvement et son interface de montage pendant le transport.

Emballage recommandé

• Sac ou conteneur de protection individuel
• Protection interne anti-impact
• Identification claire du produit
• Étiquette de modèle et de quantité
• Carton extérieur adapté au transport international
• Séparation des lots lorsque plusieurs modèles de buses sont commandés

Informations requises pour un devis

Pourquoi se procurer la bonne buse SMT

Le choix de la buse appropriée n'est pas seulement une décision d'achat de pièces de rechange. Cela affecte directement la stabilité du pick-up, l’efficacité de la machine, la charge de travail des opérateurs, la continuité de la production et la qualité du placement.

Une buse peu coûteuse mais mal adaptée peut créer des pannes de ramassage répétées, des alarmes machine, des dommages aux composants ou des retards de production. Le coût de ces interruptions peut être bien supérieur à la valeur de la buse elle-même.

Pour cette raison, la confirmation professionnelle de compatibilité doit inclure le modèle de buse, le numéro de pièce, le modèle de machine, la tête de placement, la taille du composant et les photographies de buses existantes.

FAQ

1. Quelle est la fonction principale de la buse Panasonic 120N N610099374AA ?

La buse 120N crée une connexion sous vide contrôlée entre la tête de placement et un composant électronique. Il prélève le composant du chargeur, le maintient pendant l'inspection visuelle et le transfert, et le libère avec précision à la position programmée de placement du PCB.

2. Quelles machines peuvent utiliser la buse 120N ?

La buse 120N est communément référencée pour les familles de machines CM et NPM compatibles, notamment CM202, CM212, CM402, CM602 et certaines configurations NPM. Cependant, le placement exact de la tête et de l'interface de la buse doit être confirmé avant de commander.

3. N610099374AA et KXFX03DJA01 portent-ils le même numéro de pièce ?

N610099374AA est couramment utilisé comme identification principale de la buse 120N. KXFX03DJA01 apparaît également dans certains enregistrements de fournitures comme référence connexe. Étant donné que les générations d'équipements et les configurations de têtes peuvent différer, les clients doivent fournir des photographies et des détails sur la machine pour confirmation.

4. Comment puis-je confirmer si cette buse convient à ma machine ?

Veuillez fournir le modèle complet de la machine, le type de tête de placement, le marquage de la buse existante, le numéro de pièce actuel, l'ensemble des composants, la quantité requise et des photographies claires de la buse sous plusieurs angles. Ces détails permettent au fournisseur de comparer l'interface et l'application.

5. Quand faut-il remplacer une buse SMT ?

Remplacez la buse lorsque le nettoyage ne parvient pas à restaurer un ramassage stable, lorsque la surface du ramassage est usée, lorsque le corps est déformé, lorsqu'une fuite de vide est détectée ou lorsque des rotations répétées de composants, des chutes, des erreurs de reconnaissance et des ramassages manquants sont attribués à la buse.

Contactez-nous

Vous recherchez une buse SMT 120N N610099374AA fiable pour votre équipement de production CM ou NPM ?

Envoyez-nous votre modèle de machine, les informations sur la tête de placement, le code de buse actuel, les dimensions des composants, la quantité requise et les photographies du produit. Notre équipe commerciale vous aidera à vérifier la demande, à confirmer l'article le plus approprié et à préparer un devis compétitif.

Nous prenons en charge les commandes d'essai, les besoins en pièces de rechange de production, les projets de maintenance et les plans d'achat réguliers pour les fabricants mondiaux d'électronique et les sociétés de services SMT.

Contactez-nous dès aujourd'hui pour vérifier la compatibilité, la disponibilité, les informations sur les délais, les détails de l'emballage et le devis.

Avis de compatibilité et de marque

Le nom du fabricant de l'équipement et les références du modèle de machine sont utilisés uniquement pour décrire l'identification du produit et la compatibilité prévue. Toutes les marques appartiennent à leurs propriétaires respectifs. La compatibilité doit être confirmée à l'aide de la configuration de la machine du client, de la tête de placement installée, de l'échantillon de buse existant et des exigences de production.
