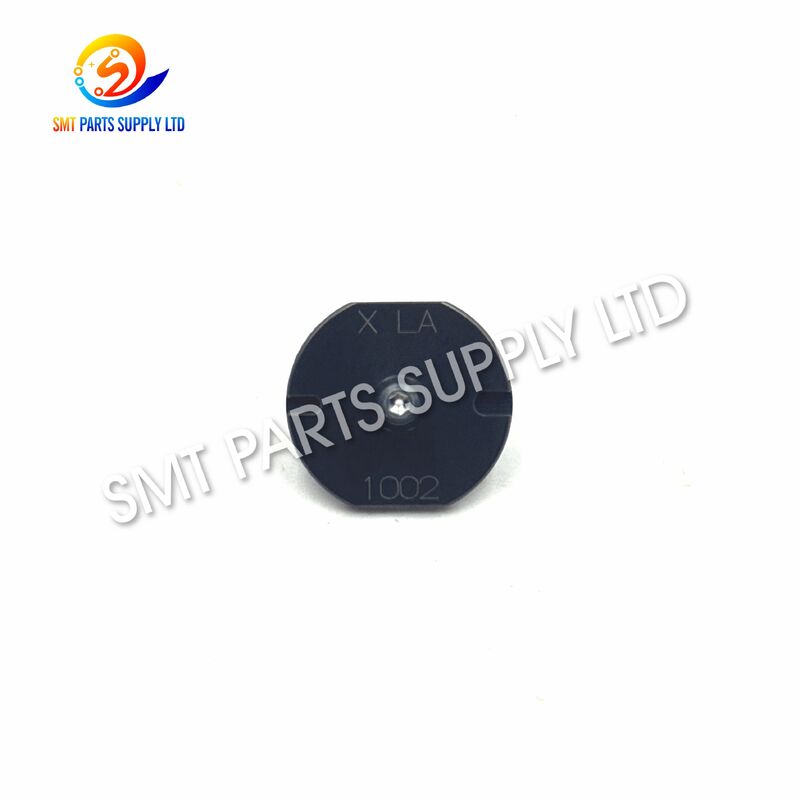

Panasonic 1002 bec CMS de précision CM DT NPM KXFX037TA00

La buse CMS de précision Panasonic 1002 KXFX037TA00 est un composant de capture sous vide conçu pour certaines configurations de machines de placement à montage en surface CM, DT et NPM. Installée sur la tête de placement, la buse prélève les composants électroniques des chargeurs de bande, des plateaux, des tubes ou d'autres systèmes d'alimentation et les transfère vers des positions de montage programmées sur le PCB.

La buse 1002 est communément identifiée par le numéro de pièce KXFX037TA00. KXFW1ATAA00 et KXFX03DVA00 sont également utilisés comme numéros de référence croisée sur le marché des pièces de rechange SMT. Les listes de compatibilité associent généralement la buse aux plates-formes CM et DT, tandis que certaines références de fournitures incluent également certaines configurations NPM. La tête de placement, le numéro de buse existante et la configuration de la machine doivent donc être vérifiés avant l'achat. partie petite mais essentielle d’une ligne de production SMT. Son état dimensionnel, son passage sous vide, son interface de montage et sa surface de capture peuvent influencer directement la stabilité de la capture des composants, la précision de la reconnaissance, la répétabilité du placement, la vitesse de production et l'utilisation de la machine.

La buse Panasonic 1002 convient aux fabricants de produits électroniques, aux usines EMS, aux équipes de maintenance SMT, aux entreprises de service de machines, aux distributeurs de pièces de rechange et aux installations de production nécessitant une buse fiable pour la maintenance préventive ou le remplacement d'urgence.

Identification du produit

Cause : Pourquoi des problèmes de ramassage et de placement surviennent

Les erreurs de capture SMT ne sont pas toujours causées par la machine de placement elle-même. De nombreux problèmes de production sont liés à l'usure des buses, à la contamination, à une sélection incorrecte du modèle, au positionnement du chargeur, à l'emballage des composants, aux fuites de vide ou à des paramètres de processus inadaptés.

Comprendre la cause réelle aide les ingénieurs de maintenance à éviter le remplacement inutile de pièces de machine et à réduire les temps d'arrêt de production.

1. Usure de la pointe de la buse

Pendant un fonctionnement continu, la buse entre en contact à plusieurs reprises avec des composants électroniques. Une utilisation à long terme peut modifier progressivement la surface de capture, réduisant ainsi la zone d'étanchéité efficace entre la buse et le composant.

Une surface de ramassage usée peut provoquer :

• Faible force de maintien du vide.
• Mouvement des composants pendant le transfert.
• Augmentation de la fréquence des tentatives de ramassage.
• Instabilité de la reconnaissance.
• Suppression du composant.
• Décalage de placement.

2. Passage sous vide bloqué

De la poussière, des fragments d'emballage, des résidus d'adhésif, des particules de pâte à souder et d'autres contaminants de production peuvent pénétrer dans le passage de vide interne.

Même un blocage partiel peut réduire le flux d’air et créer des performances de captage instables. La machine peut continuer à fonctionner, mais la fiabilité du ramassage peut progressivement diminuer.

3. Corps de buse plié ou endommagé

Une buse peut être endommagée pour les raisons suivantes :

• Impact accidentel.
• Manipulation manuelle incorrecte.
• Stockage inapproprié.
• Collision tête-placement.
• Opération de changement de buse incorrecte.
• Installation d'un modèle de buse inadapté.

Une légère déformation peut entraîner un décentrage du composant, affectant la reconnaissance de la caméra et la précision du placement.

4. Sélection incorrecte des buses

La buse doit correspondre à la taille du composant, à son poids, à la forme de la surface, à la zone de ramassage et à la configuration de la tête de la machine.

Une buse trop petite peut ne pas fournir une aspiration suffisante. Une buse trop grande peut interférer avec les fils des composants, les bords de l'emballage, les poches d'alimentation ou les composants à proximité.

5. Installation incorrecte

Si la buse n'est pas entièrement installée sur la tête de placement, la position de montage peut devenir instable.

Les résultats possibles incluent :

• Fuite de vide.
• Rotation des buses.
• Vibration anormale de la machine.
• Alarme de changement de buse.
• Échec de la reconnaissance des composants.
• Variation de la hauteur du pick-up.

6. Interface de montage contaminée

La poussière ou les résidus entre la buse et le porte-buse peuvent empêcher une installation correcte. La buse peut sembler installée tout en restant légèrement inclinée ou mal assise.

7. Coordonnées de ramassage incorrectes

Une buse fonctionnant correctement peut toujours rencontrer des erreurs de ramassage lorsque les coordonnées du chargeur, la hauteur de ramassage, les données des composants ou les positions des plateaux sont incorrectes.

8. Emballage des composants instables

Une bande de support endommagée, des pochettes déformées, une tension excessive de la bande de recouvrement, une rotation des composants à l'intérieur de la pochette ou un positionnement irrégulier du plateau peuvent empêcher le ramassage centré.

Problèmes de production courants

Solution : Comment la buse Panasonic 1002 prend en charge la production

La buse Panasonic 1002 KXFX037TA00 offre une solution pratique lorsqu'une buse existante est usée, contaminée, endommagée, manquante ou ne convient plus à une production stable.

Ramassage sous vide stable

La buse transfère la pression du vide de la tête de placement à la surface de collecte des composants. Lorsqu'il est correctement sélectionné et installé, il aide à maintenir une force de maintien stable des composants tout au long du cycle de mouvement.

Positionnement précis des composants

Une buse correctement fabriquée permet un ramassage centré. Le positionnement stable des composants permet au système de vision de calculer des corrections précises sur l'axe X, l'axe Y et la rotation avant le placement.

Performances de placement reproductibles

Des dimensions de montage et une géométrie de ramassage cohérentes aident la machine à répéter des milliers de cycles de ramassage et de placement avec moins d'interruptions.

Réduction des temps d'arrêt imprévus

Conserver les buses de remplacement en stock de maintenance permet aux équipes de production de remplacer rapidement les unités endommagées. Cela peut réduire les retards causés par les achats d’urgence et les livraisons internationales.

Efficacité de maintenance améliorée

La buse peut être inspectée, nettoyée, remplacée et stockée séparément. Les équipes de maintenance peuvent gérer l’état des buses sans remplacer des ensembles de têtes de placement plus grands et plus coûteux.

Achats flexibles

La buse 1002 peut être commandée individuellement ou combinée avec des modèles de buses supplémentaires, des filtres, des supports, des pièces d'alimentation, des courroies, des capteurs, des vannes, des moteurs et d'autres composants de remplacement CMS.

Avantages du produit

Caractéristiques

Avis de compatibilité

Les noms de machines ne suffisent pas toujours à confirmer la compatibilité des buses. Les machines de la même série peuvent utiliser des têtes de placement, des porte-buses, des options logicielles et des révisions matérielles différentes.

Avant de commander, les clients doivent fournir autant d'informations suivantes que possible :

Avis d'identification 1002 et 1002N

Les références de buses 1002 et 1002N ne doivent pas automatiquement être traitées comme des produits identiques.

La buse standard 1002 est généralement répertoriée sous le nom de KXFX037TA00. La buse 1002N peut utiliser un numéro de pièce et une structure de buse différents. Une référence de buse industrielle répertorie le 1002N comme N610098970AA, tandis que KXFX037TA00 est répertorié comme la buse 1002 standard. Vous pouvez vérifier le code complet de la buse plutôt que de commander uniquement en fonction du numéro « 1002 ».

Comparaison des modèles de buses associés

La buse 1002 appartient à une famille de buses numériques communément référencées. Les modèles associés peuvent avoir des structures de ramassage, des zones d'aspiration et des plages d'application différentes.

Le tableau est destiné uniquement à la comparaison des modèles. Il ne remplace pas la vérification des têtes de machine et des composants.

Application

Lignes d'assemblage de PCB

La buse est utilisée dans les processus automatisés d'assemblage de PCB où les composants électroniques doivent être prélevés dans les dispositifs d'alimentation et placés avec précision sur des pastilles de pâte à souder.

Production d'électronique grand public

Des plates-formes de placement appropriées peuvent utiliser la buse dans la production de :

• Produits pour la maison intelligente.
• Cartes de contrôle de puissance.
• Électronique domestique.
• Modules d'affichage.
• Équipement audio.
• Appareils de communication.
• Accessoires électroniques.

Electronique automobile

La buse peut prendre en charge la fabrication de lignes SMT compatibles :

• Modules de contrôle du véhicule.
• Cartes de capteurs.
• Electronique de commande d'éclairage.
• Ensembles de combiné d'instruments.
• Modules de communication.
• Cartes de gestion de l'alimentation.

Electronique Industrielle

Les produits de contrôle industriel nécessitent un placement de composants stable et reproductible. Les applications typiques incluent les contrôleurs, les alimentations, les systèmes d'entraînement, les dispositifs de surveillance, les modules de communication et les équipements d'automatisation.

Produits de télécommunication

Les machines compatibles peuvent utiliser la buse pour la production de PCB impliquant des équipements réseau, des modules de communication, des routeurs, des dispositifs de traitement du signal et des assemblages électroniques associés.

Produits LED et d'éclairage

La buse peut prendre en charge des processus de placement de composants appropriés pour les cartes de commande LED, les contrôleurs d'éclairage, les produits d'éclairage intelligents et l'électronique d'affichage.

Fabrication sous contrat EMS

Les usines EMS traitent fréquemment plusieurs produits PCB et packages de composants. Le maintien d’un inventaire complet de buses contribue à améliorer la flexibilité du changement et la continuité de la production.

Entretien des équipements CMS

Les prestataires de services de machines, les distributeurs d'équipements et les équipes de maintenance d'usine peuvent conserver la buse 1002 dans un stock de pièces de rechange pour la maintenance préventive et le remplacement d'urgence.

Tableau des scénarios d'application

Comment ça marche

Étape 1 : Sélection des buses

Le programme de placement sélectionne une buse en fonction de l'ensemble des composants, des dimensions, du poids, de la surface de ramassage et de la configuration de la machine.

Étape 2 : Installation de la buse

La buse est installée manuellement ou via le système de changement de buse automatique de la machine. L'interface de montage doit être propre et entièrement engagée.

Étape 3 : Déplacement vers la position de ramassage

La tête de placement se déplace au-dessus de la position programmée du chargeur, du plateau, du tube ou de l'alimentation en composants.

Étape 4 : Descente contrôlée

La buse descend jusqu'à la hauteur de ramassage programmée. Une hauteur correcte aide la buse à entrer en contact avec le composant sans pression excessive.

Étape 5 : Activation du vide

La machine active la pression sous vide à travers le passage interne de la buse. Le composant est maintenu contre la surface de capture de la buse.

Étape 6 : Confirmation de ramassage

L'équipement peut vérifier les valeurs de vide, la présence de composants, les données d'image ou d'autres signaux de processus pour confirmer la réussite de la capture.

Étape 7 : Reconnaissance visuelle

Le composant passe par le système de vision industrielle. Le système mesure les écarts de position et de rotation.

Étape 8 : Correction de la position

La machine de placement calcule les valeurs de correction et ajuste la position du composant avant le montage.

Étape 9 : Placement du PCB

La tête se déplace vers la coordonnée PCB programmée. La buse abaisse le composant à la hauteur de placement requise et libère le vide.

Étape 10 : Répétition du cycle

La buse continue d'effectuer les opérations de ramassage et de placement conformément au programme de production.

Comment l’état des buses affecte la production

Comment choisir la bonne buse

1. Vérifiez le numéro de pièce complet

La référence de commande recommandée est KXFX037TA00. Les clients doivent également comparer KXFW1ATAA00 et KXFX03DVA00 lorsque ces numéros apparaissent sur les enregistrements ou les emballages existants.

2. Confirmez le modèle de machine

Fournissez le modèle de machine complet plutôt que d'indiquer uniquement « machine CM », « machine DT » ou « machine NPM ».

3. Confirmez la tête de placement

La tête de placement est l'un des facteurs de compatibilité les plus importants. Les machines d’une même famille peuvent utiliser des types de têtes différents.

4. Inspectez la buse existante

Vérifiez le marquage du modèle, la structure de montage, la forme de la pointe, la longueur du corps et la conception de l'interface de la buse actuellement installée.

5. Fournissez des photographies claires

Les photographies doivent montrer :

• Aspect complet de la buse.
• Embout de buse.
• Section de montage.
• Profil latéral.
• Marquages ​​imprimés ou gravés.
• Interface de placement-tête.

6. Vérifiez le package de composants

Fournissez le nom et les dimensions du package de composants, y compris la longueur, la largeur et la hauteur.

7. Évaluez la surface de ramassage

La buse sélectionnée doit toucher une zone stable et suffisamment plate. La surface du capteur ne doit pas interférer avec les câbles, les connecteurs, les étiquettes, les cavités ou les sections irrégulières de l'emballage.

8. Tenez compte du poids des composants

Les composants plus lourds nécessitent une surface d'aspiration suffisante et des performances de vide stables.

9. Vérifier la vitesse de la machine

Le placement à grande vitesse crée des forces d'accélération et de décélération. La buse doit maintenir le composant en toute sécurité tout au long du mouvement.

10. Test avant la production de masse

Après l'installation, effectuez un test de production et surveillez :

• Taux de réussite du ramassage.
• Lectures sous vide.
• Résultats de la reconnaissance.
• Rotation des composants.
• Précision du placement.
• Alarmes machines.
• État de surface des composants.

Liste de contrôle pour la sélection des buses

Recommandations d'installation

1. Arrêtez l'équipement selon la procédure de maintenance de la machine.
2. Utilisez des gants propres ou des outils approuvés lors de la manipulation de la buse.
3. Inspectez le porte-buse et l’interface de montage avant l’installation.
4. Élimine la poussière, les fragments, l'huile et les résidus de production.
5. Confirmez que le modèle de buse correspond à la tête de placement.
6. Installez la buse dans la bonne position et dans la bonne direction.
7. Ne forcez pas une buse incompatible dans le support.
8. Exécutez des procédures d’inspection ou d’étalonnage des buses si nécessaire.
9. Effectuez un test à basse vitesse avant de redémarrer la production complète.
10. Surveillez les valeurs de vide, les résultats de reconnaissance et les performances de ramassage.

Nettoyage et entretien

Pratiques de nettoyage recommandées

• Inspectez régulièrement la pointe de la buse.
• Utilisez de l’air filtré propre et sec.
• Utilisez des outils de nettoyage de buses approuvés.
• Retirez soigneusement la contamination du passage à vide.
• Utilisez une solution de nettoyage appropriée si nécessaire.
• Séchez complètement la buse avant l'installation.
• Conservez les buses nettoyées dans des contenants étiquetés.
• Séparez les buses endommagées des stocks utilisables.

Actions à éviter

• N'utilisez pas de pression d'air excessive.
• N'insérez pas une aiguille métallique surdimensionnée.
• Ne polissez pas la surface du capteur sans autorisation.
• N'utilisez pas de nettoyants chimiques inconnus.
• Ne laissez pas tomber la buse sur une surface dure.
• Ne continuez pas à utiliser une buse courbée.
• Ne mélangez pas différents modèles sans étiquettes.
• N'installez pas de buse dans un support contaminé.

Calendrier d'entretien suggéré

Contrôle qualité

Contrôle de l'apparence

La buse doit être vérifiée pour détecter toute déformation, rayures, contamination, corrosion et dommages de manipulation.

Inspection du montage

La section de montage doit s'adapter solidement à l'interface de la tête de placement correspondante.

Inspection des passages sous vide

Le passage d'aspiration interne doit rester ouvert et exempt de contamination de production.

Inspection de l'alignement

Le corps de la buse et la pointe de prélèvement doivent maintenir un alignement approprié pour un positionnement stable des composants.

Vérification du modèle

Le modèle de buse et le numéro de pièce doivent être comparés au bon de commande du client avant l'emballage.

Inspection des emballages

La buse doit être protégée des chocs, de la poussière, de l'humidité et des mouvements pendant le transport international.

Tableau de contrôle de qualité

Emballage et livraison

Chaque buse est emballée pour réduire les dommages causés par les vibrations, les impacts, la poussière, l'humidité et la manipulation de modèles mixtes.

Pourquoi maintenir un inventaire de buses de rechange

Une buse de placement est un composant de production fréquemment utilisé. Même si elle est petite, une défaillance de la buse peut arrêter toute une tête de placement ou un processus de production.

Le maintien d'un inventaire de rechange offre plusieurs avantages :

Foire aux questions

Q1 : Quel est le numéro de pièce correct pour la buse Panasonic 1002 ?

Le numéro de pièce principal est KXFX037TA00. KXFW1ATAA00 et KXFX03DVA00 sont également couramment utilisés comme numéros de référence croisée. Les clients doivent comparer la configuration de la buse et de la tête de machine existante avant de commander.

Q2 : La buse 1002 peut-elle être utilisée sur chaque machine CM, DT ou NPM ?

Non. La compatibilité dépend de la tête de placement installée, du porte-buse, de la configuration de la machine et de la révision de production. Veuillez fournir le modèle complet de la machine et les informations sur la tête de placement pour vérification.

Q3 : La buse 1002 est-elle la même que la buse 1002N ?

Ils ne doivent pas être considérés comme automatiquement interchangeables. Les références aux normes 1002 et 1002N peuvent utiliser des numéros de pièces et des structures différents. Vérifiez toujours le code complet de la buse et le numéro de pièce existant.

Q4 : Quelles informations sont requises pour un devis précis ?

Veuillez fournir le modèle de buse, le numéro de pièce, le modèle de machine, le type de tête de placement, les photographies de buses existantes, la quantité requise, l'état demandé, le pays de livraison et le délai de livraison prévu.

Q5 : Pourquoi une nouvelle buse produit-elle toujours des erreurs de ramassage ?

Les causes possibles incluent une sélection incorrecte des buses, un mauvais alignement du chargeur, une hauteur de ramassage inappropriée, des conduites de vide bloquées, des données de composants incorrectes, une bande de support endommagée, des surfaces de composants instables ou une contamination à l'intérieur du porte-buse.

Contactez-nous

Contactez-nous pour des devis de buses Panasonic 1002 KXFX037TA00, une vérification de compatibilité, des commandes d'échantillons, des achats de modèles mixtes ou des besoins en gros.

Pour une confirmation plus rapide, veuillez inclure :

• Modèle de buse.
• Numéro de pièce complet.
• Modèle de machine.
• Type à tête de placement.
• Photographies de buses existantes.
• Quantité requise.
• État du produit demandé.
• Liste supplémentaire de pièces de rechange SMT.
• Destination de livraison.
• Date de livraison souhaitée.

Nous prenons en charge les demandes de pièces uniques, les commandes de buses mixtes, les listes de pièces de rechange de maintenance et les exigences d'achat en gros pour les fabricants de produits électroniques, les usines EMS, les sociétés de service de machines et les distributeurs internationaux.

Envoyez votre demande détaillée pour une confirmation précise du modèle, un devis compétitif, un emballage de protection pour l'exportation et une assistance professionnelle en matière de pièces de rechange SMT.
