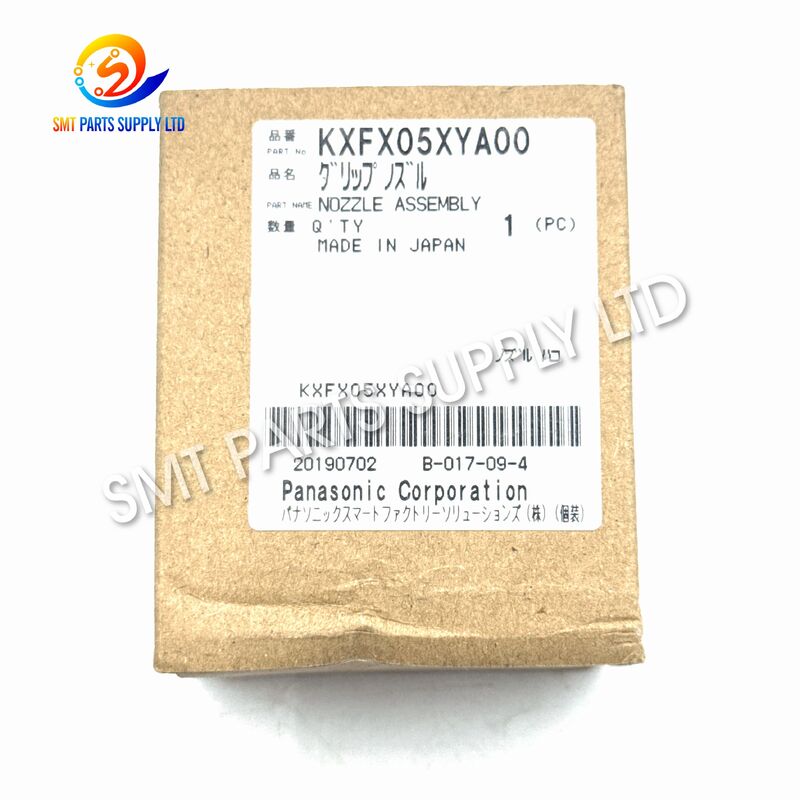

Panasonic KXFX05XYA00 1908 Ensemble de buses de forme spéciale CM402 CM602

Panasonic KXFX05XYA00 1908 Assemblage de buse en forme spéciale CM402 CM602

L'assemblage de buse Panasonic KXFX05XYA00 1908 est un composant de prise SMT de précision développé pour des applications de manutention de composants sélectionnées sur les équipements de placement CM402 et CM602.Contrairement à une buse ronde à usage général, le modèle 1908 utilise une structure de ramassage en forme spéciale destinée à correspondre à des surfaces de composants particulières, des profils d'emballage ou des zones de ramassage disponibles.

Lors de l'assemblage de PCB à grande vitesse, la buse est le point de contact direct entre la tête de placement et le composant électronique.et la stabilité de fonctionnement peuvent influencer directement le succès du ramassage, la fiabilité du transfert, la reconnaissance de la vision et la cohérence du placement final.

Cet ensemble de buses est adapté aux usines SMT, fournisseurs EMS, entreprises d'assemblage de PCB, équipes de maintenance d'équipement,et distributeurs de pièces détachées nécessitant un remplacement clairement identifié sous le numéro de pièce KXFX05XYA00Les clients doivent fournir le modèle de la machine, les dimensions des composants, les photographies des anciennes buses, la quantité requise,et en état de fonctionnement avant la commande afin que la compatibilité puisse être confirmée avec précision.

Une machine de placement peut contenir un contrôle de mouvement avancé, une surveillance du vide, une reconnaissance des composants et des systèmes de correction de placement.la buse reste l'interface mécanique qui prend et transporte physiquement le composant.

Même lorsque la machine, l'alimentateur, la caméra et le système de vide fonctionnent normalement, une buse inadaptée ou usée peut encore créer des résultats de production instables.un visage de pick-up inapproprié, une trajectoire de vide restreinte ou une usure mécanique excessive peuvent empêcher le maintien du composant.

L'assemblage correct de la buse KXFX05XYA00 1908 permet d'établir une connexion stable entre le système à vide et la surface du composant.Lorsque les spécifications de la buse correspondent à la configuration de la machine et au composant cible, il peut prendre en charge la récupération répétable, le transfert en douceur, la reconnaissance fiable et la libération contrôlée sur le PCB.

Le contact répété avec les composants, les plateaux, les poches de ruban adhésif ou les appareils de la machine peut modifier progressivement la surface du ramassage.L'usure peut réduire la surface de contact ou affecter la capacité de la buse à créer un joint à vide stable.

La poussière, les résidus de pâte de soudure, les particules d'emballage, le matériau adhésif ou d'autres contaminants peuvent pénétrer dans l'ouverture de la buse.Un passage à vide restreint peut réduire la force de maintien et provoquer une défaillance intermittente du capteur.

Une buse standard peut ne pas convenir à un composant dont la surface supérieure est irrégulière, la surface de ramassage limitée, la structure encastrée, le corps fragile ou le profil spécial de l'emballage.La mauvaise forme peut entraîner un contact faible ou une force de maintien inégale.

Un choc, un nettoyage inapproprié, des outils inappropriés ou un stockage incorrect peuvent fléchir ou endommager la structure de la buse.

Si la buse n'est pas complètement installée ou si l'interface de montage est contaminée, elle peut tourner incorrectement, se déplacer de façon inégale ou ne pas se connecter correctement au système de vide.

Les paramètres du logiciel de la machine, les données de reconnaissance de la buse, la configuration de la tête et les paramètres de la bibliothèque de composants doivent correspondre à ceux de la buse installée.Une buse mécaniquement compatible peut encore nécessiter une programmation correcte.

Des rayures, des éclats, des écailles ou des surfaces de contact inégales peuvent réduire la stabilité du pick-up.Les buses de forme spéciale nécessitent une inspection particulièrement minutieuse car leur géométrie de prise est conçue pour une application spécifique.

Lorsque le dépannage indique que la buse est usée, obstruée, endommagée, de mauvaise forme ou inappropriée pour le composant cible,le remplacement par le bon assemblage de buse 1908 peut aider à restaurer l'état de ramassage prévu.

Le processus de remplacement doit inclure plus que le simple retrait de l'ancienne buse, le personnel d'entretien doit inspecter le porte-buse, le chemin de vide, l'arbre de tête, l'interface de montage,paramètres des composants, et la position de prise de l'alimentateur. Cela empêche qu'une autre condition de la machine ne soit diagnostiquée à tort comme un problème de buse.

La buse KXFX05XYA00 doit être sélectionnée en fonction du numéro de pièce, du code de la buse, du modèle de la machine, de l'emballage des composants et de l'exigence réelle de prise en charge.les clients sont fortement invités à fournir des photographies de la buse existante sous plusieurs anglesUn dessin de composant ou une photographie d'échantillon peut également aider à confirmer l'application prévue.

Après l'installation, les ingénieurs doivent effectuer un essai à basse vitesse, surveiller le vide du pick-up, inspecter la centralisation des composants, vérifier la reconnaissance visuelle,et vérifier les résultats de placement avant de remettre la machine à pleine vitesse de production.

Important avis de compatibilité:
La compatibilité de la machine publiée est utilisée comme référence d'achat.La compatibilité finale doit être confirmée avec le numéro complet de la pièce., le modèle de la machine, le type de tête, les photographies des buses existantes et les informations sur les composants cibles.

L'assemblage de buse KXFX05XYA00 1908 est utilisé dans la production automatisée de montage de surface où les composants électroniques doivent être prélevés à partir d'un alimentateur, d'un plateau, d'un tube,ou autre système de présentation et transféré à une position programmée sur une carte de circuit imprimé.

La buse de forme spéciale 1908 peut être considérée lorsqu'un composant présente une ou plusieurs des caractéristiques suivantes:

• Une zone de ramassage limitée.
• Une surface supérieure irrégulière ou non circulaire.
• Un emballage qui ne peut pas être manipulé de manière fiable par une buse à usage général.
• Une surface sensible nécessitant un contact contrôlé.
• Un corps composant qui a tendance à tourner pendant le transfert.
• Un profil mécanique spécial nécessitant une forme de ramassage spécifique.
• Une zone d'accueil en retrait, en marche, étroite ou asymétrique.
• Un historique de processus montrant une instabilité répétée de la prise avec une buse standard.

L'emballage du composant doit être évalué avant de commander.

Le programme de la machine identifie la buse requise pour le composant cible. La buse sélectionnée doit correspondre à la bibliothèque de buse programmée et aux données des composants.

L'assemblage de la buse 1908 est monté sur l'interface de tête de placement désignée.

La tête de placement se déplace vers l'alimentateur, le plateau ou la position de présentation du composant programmée.

La buse se déplace vers le bas jusqu'à ce que la surface de ramassage atteigne le composant.

L'air est aspiré par le passage interne de la buse, créant une force de maintien entre la face du capteur et la surface du composant.

Une forme correcte de la buse aide à maintenir le composant centré et stable pendant l'accélération.

Le système de vision automatique vérifie la position et l'angle du composant. Les données de décalage peuvent être corrigées automatiquement avant le placement.

Le composant est transporté à l'emplacement de la carte programmée.

La buse abaisse le composant sur la pâte de soudure ou la surface cible. Le vide est libéré et la buse s'éloigne pour que le cycle suivant puisse commencer.

Indiquer le numéro complet de la pièceLe numéro de série est le numéro de série de l'appareil.Des numéros d'apparence similaire peuvent correspondre à différentes formes de buse ou à différentes applications de la machine.

Indiquer que le modèle de buse requis est1908Le code de la buse et le numéro de pièce doivent figurer sur la demande.

Spécifiez si la buse doit être installée sur une machine CM402, CM602 ou sur une autre machine configurée.

Indiquez le modèle de la tête ou l'identification de la tête, le cas échéant.

Prenez une photo de la vieille buse de l'avant, de l'arrière, du côté, du haut et de l'angle de la face du pick-up, en ajoutant des marques visibles et une règle pour comparer les tailles si possible.

Envoyez la longueur, la largeur, la hauteur, le poids, le type d'emballage, la surface de ramassage et la photo du composant.

Vérifiez si la surface supérieure du composant est plate, encastrée, à pas, courbée, étroite ou irrégulière.

Indiquez si de nouveaux stocks sont nécessaires et si des emballages, inspections ou documents spécifiques sont nécessaires.

La quantité et la destination de livraison affectent l'emballage, la méthode d'expédition, le coût du fret et le délai de livraison.

Avant l'installation, comparez la buse reçue avec l'ancienne pièce. Vérifiez la forme générale, la surface de montage, la face de ramassage, la hauteur, l'ouverture sous vide et l'identification.

1. Arrêter la machine conformément à la procédure de maintenance de l'équipement.
2. Confirmer que la tête de placement est en position de maintenance sûre.
3. Retirez soigneusement la buse existante sans forcer la structure de montage.
4. Vérifiez si la buse retirée est usée, contaminée, déformée ou obstruée.
5. Nettoyer l'interface de montage de la buse avec une méthode d'entretien approuvée.
6. Vérifiez la contamination du conduit de vide et du porte-bouteille.
7. Comparez la buse de remplacement avec la pièce retirée avant l'installation.
8. Installez la buse KXFX05XYA00 complètement et en toute sécurité.
9. Vérifiez que la buse bouge et tourne sans résistance anormale.
10. Vérifiez les paramètres de reconnaissance des buses et de bibliothèque de l'appareil.
11. Faites un test manuel ou à basse vitesse.
12. Vérifiez la centralisation des composants, la stabilité sous vide et les performances de libération.
13. Vérifiez l'exactitude du placement sur une planche d'essai.
14. Augmenter progressivement la vitesse de production après confirmation du fonctionnement stable.

L'installation doit être effectuée par un personnel de maintenance SMT qualifié, car une mauvaise manipulation peut endommager la buse, la tête de placement, le composant ou l'interface de la machine.

N'utilisez pas d'aiguilles de grande taille, d'outils abrasifs ou d'air comprimé non contrôlé pour nettoyer l'ouverture sous vide, car ces méthodes peuvent altérer la géométrie de la buse ou endommager le passage interne.

Avant l'emballage, la buse peut être vérifiée selon les points de contrôle suivants:

Les essais de la machine, les essais de récupération des composants ou l'inspection supplémentaire peuvent être discutés lorsque le client fournit suffisamment d'informations sur la machine et l'application.

Chaque buse doit être protégée contre les chocs, la pression, l'humidité, la contamination et les mouvements incontrôlés pendant le transport.Les petites pièces de précision ne doivent pas être placées librement dans un carton de grande taille..

La livraison express est adaptée pour les commandes urgentes et de faible volume. L'expédition aérienne ou maritime consolidée peut être envisagée pour les commandes de pièces de rechange plus importantes.et les frais d'expédition doivent être confirmés avant le paiement.

Le produit est répertorié sous la référence complète KXFX05XYA00 et le code de buse 1908, ce qui aide les équipes d'achat à éviter des descriptions peu claires.

Les clients peuvent soumettre des photographies de pièces anciennes, des informations sur la machine et des données sur les composants pour les comparer avant de commander.

Les commandes individuelles ou en petites quantités peuvent aider les équipes de maintenance qui ont besoin d'un remplacement d'urgence sans acheter un inventaire excessif.

Plusieurs pièces peuvent être fournies pour les usines, les distributeurs et les fournisseurs de services d'entretien nécessitant un stock régulier.

La buse peut être emballée avec d'autres buses SMT compatibles, pièces d'alimentation, capteurs, moteurs, courroies, filtres et composants de maintenance.

Des emballages de protection et des services de messagerie international sont disponibles pour les livraisons à l'étranger.

Une buse endommagée peut arrêter un programme de placement même lorsque le reste de la machine fonctionne correctement.Les buses de forme spéciale ne peuvent pas être facilement remplacées par une busse à usage général, car la surface de ramassage et les exigences relatives aux composants sont différentes..

La conservation d'un réservoir vérifié peut aider l'équipe d'entretien:

• Remplacez une buse endommagée sans attendre une nouvelle.
• Réduire l'arrêt de la ligne pendant la production urgente.
• Comparez l'emboutissure installée avec une pièce connue.
• Séparer les problèmes liés aux buses des problèmes liés à l'alimentation ou au système de vide.
• Maintenir une production constante pendant la maintenance préventive.
• Soutenir le changement rapide de produit.
• Protéger les délais de livraison pour les commandes importantes de PCB.
• Réduire les frais d'expédition internationaux d'urgence.

La quantité de réserve recommandée devrait être basée sur la quantité de machine, la fréquence d'utilisation des buses, l'importance de la production, le taux de dommages historiques et le délai d'achat.

Le numéro complet de la pièce estLe numéro de série est le numéro de série de l'appareil., et le modèle de buse est1908Veuillez inclure les deux références dans votre demande, commande d'achat, demande d'emballage et dossier interne des pièces de rechange pour éviter toute confusion avec des modèles de buses similaires.

La buse KXFX05XYA00 1908 est généralement associée aux équipements de placement SMT CM402 et CM602.et l'emballage des composants doivent être vérifiés avant de commanderIl est fortement recommandé de fournir des photographies de vieilles buse.

Sa surface de ramassage est conçue pour les profils de composants sélectionnés plutôt que pour la manutention à usage général.ou étanchéité sous vide lorsque le composant a une surface irrégulière, une surface de ramassage limitée ou une exigence de manutention spécifique à l'application.

Veuillez indiquer le numéro de pièce KXFX05XYA00, le code de buse 1908, le modèle de la machine, le modèle de tête si disponible, la quantité requise, les photographies de la pièce ancienne, les dimensions des composants, le pays de destination,et mode de livraison préféréUne information complète permet une vérification et un devis de compatibilité plus rapides.

Vérifiez régulièrement la buse pour détecter la contamination, le blocage, les rayures, la déformation et l'usure de la face de récupération.et stocker les buses de rechange dans des supports de protection étiquetés pour éviter les dommages d'impact.

Contactez-nous pour le prix, la disponibilité, la confirmation de la compatibilité, les informations sur l'emballage et les options de livraison internationales pour l'assemblage de buse en forme spéciale Panasonic KXFX05XYA00 1908.

Pour obtenir un devis précis, veuillez envoyer:

• Numéro de pièce: KXFX05XYA00.
• Modèle de buse: 1908.
• Modèle de machine: CM402 ou CM602.
• Modèle de tête de placement, si disponible.
• Quantité requise.
• Photographies de la buse existante.
• Dimensions ou dessins des composants cibles.
• Condition d'approvisionnement requise.
• Pays de destination et code postal.
• Méthode de transport préférée.
• Date de livraison requise.

Nous fournissons des buses SMT et des pièces de rechange de machines connexes pour la maintenance de la production, le remplacement d'urgence, le service préventif et l'inventaire des distributeurs.Envoyez votre demande détaillée de vérification de la compatibilité et un devis commercial.
