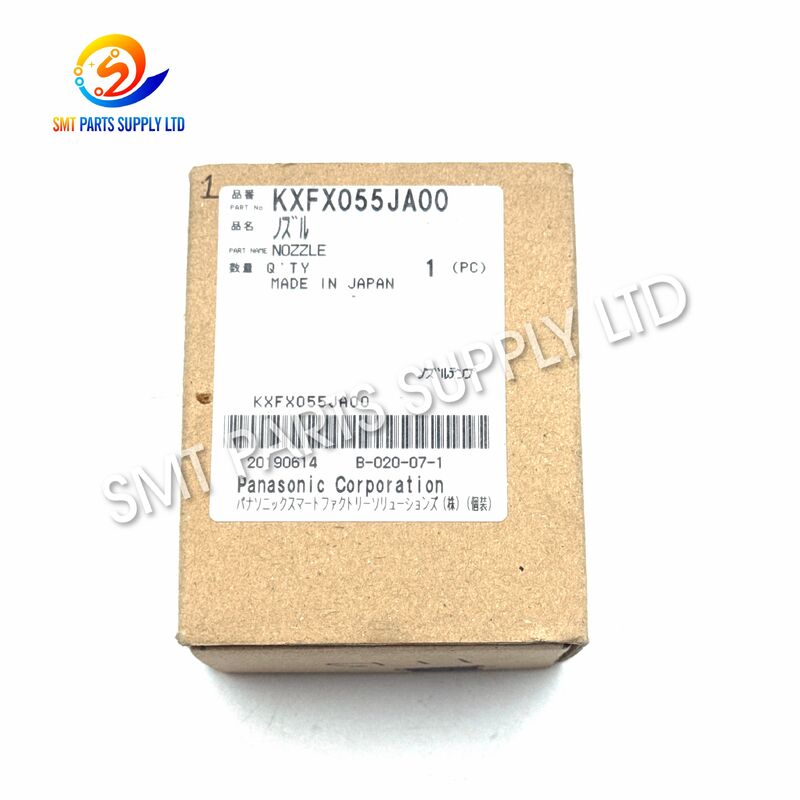

Panasonic KXFX055JA00 1115 Buse de forme spéciale pour CM402 CM602

Panasonic KXFX055JA00 1115 Buse de forme spéciale pour CM402 CM602

La buse de forme spéciale Panasonic KXFX055JA00 1115 est une pièce de manipulation de composants de précision développée pour les applications de machines de transfert CMS compatibles CM402 et CM602. Installée sur la tête de placement, la buse utilise une aspiration sous vide contrôlée pour prélever, maintenir, transférer, aligner et placer les composants électroniques appropriés sur les cartes de circuits imprimés.

Contrairement aux buses rondes classiques utilisées pour les résistances, condensateurs et circuits intégrés standard, ce modèle présente un profil de capteur spécial destiné aux composants nécessitant une forme de contact spécifique. Une sélection correcte des buses peut améliorer l’étanchéité sous vide, la stabilité des composants, la cohérence de la reconnaissance et la fiabilité du placement.

Le numéro de pièce complet KXFX055JA00 doit être traité comme la référence de commande principale. Il est conseillé aux acheteurs de fournir le modèle de la machine, les informations sur la tête de placement, les photographies actuelles des buses, l'étiquette de la buse et les dimensions des composants avant de commander. Ce processus de vérification permet de réduire les risques de compatibilité et garantit que la buse fournie correspond aux exigences réelles de production.

Les problèmes de buses SMT peuvent affecter l'efficacité de la production même lorsque la machine de placement, l'alimentateur et le programme de composants semblent normaux. La buse constitue la connexion directe entre la tête de la machine et le composant électronique, de sorte que de petits changements dans son profil, sa propreté, son alignement ou son passage sous vide peuvent créer des erreurs de production répétées.

Une buse ronde standard peut ne pas fournir suffisamment de surface de contact pour un connecteur, un capteur, un interrupteur, un composant LED, une prise, un transformateur, un composant de blindage ou tout autre emballage irrégulier.

Lorsque la forme de la buse ne correspond pas à la surface du composant, une fuite de vide peut se produire. La machine peut initialement saisir le composant, mais celui-ci peut tourner, s'incliner ou tomber lors d'un mouvement rapide de la tête.

Un contact répété avec des composants, des poches d'alimentation, des plateaux ou des positions de ramassage incorrectes peut user progressivement la pointe de la buse.

Une surface de ramassage usée peut changer :

• Performances de mise sous vide.
• Hauteur du ramassage.
• Emplacement des composants.
• Pression de contact.
• Précision du placement.
• Stabilité de la reconnaissance visuelle.

De la poussière, des résidus de flux, des particules d'adhésif, des débris de composants, des matériaux d'emballage et des contaminants de nettoyage peuvent pénétrer dans le passage de la buse.

Un flux d’air restreint peut entraîner :

Le corps de la buse doit se connecter correctement à la tête de placement. Les rayures, la contamination, la déformation ou l'usure autour de l'interface de montage peuvent entraîner une mauvaise assise ou une fuite d'air.

Une buse mal installée peut également affecter la rotation de la buse, la hauteur de ramassage ou l'étalonnage de la tête.

Le point de ramassage doit être proche de la zone de support stable et du centre de gravité du composant. Une position de prise décalée peut entraîner la rotation ou l'inclinaison du composant pendant l'accélération.

La buse ne peut pas fonctionner correctement lorsque les paramètres de la machine ne sont pas adaptés. Les paramètres importants incluent :

• Hauteur du ramassage.
• Hauteur de placement.
• Synchronisation de démarrage sous vide.
• Synchronisation de libération du vide.
• Accélération de la tête.
• Vitesse de rotation.
• Coordonnées de ramassage du chargeur.
• Épaisseur du composant.
• Données de reconnaissance visuelle.
• Pression de placement.

Une buse compatible peut toujours rencontrer des problèmes de ramassage lorsque les composants sont inclinés, endommagés, mal positionnés ou déplacés à l'intérieur des poches d'alimentation.

L'état du chargeur, la qualité de la bande, le décollement de la bande de protection, l'alignement du bac et l'orientation des composants doivent donc être inspectés en même temps que la buse.

Les buses d'apparence similaire ne sont pas nécessairement interchangeables. Deux modèles de buses peuvent être différents :

• Cotes de montage.
• Longueurs totales.
• Profils de pourboires.
• Tailles des trous sous vide.
• Surfaces de ramassage.
• Références de rotation.
• Compatibilité tête de machine.

Commander uniquement par un code de buse général sans vérifier le numéro de pièce complet peut entraîner un approvisionnement incorrect.

KXFX055JA00 fournit un profil de capteur dédié pour les composants électroniques compatibles qui peuvent ne pas être manipulés de manière fiable avec une buse circulaire conventionnelle.

Une surface de contact appropriée peut aider à créer une étanchéité sous vide plus cohérente et à améliorer la stabilité des composants lors d'un mouvement de placement à grande vitesse.

Le numéro de pièce complet KXFX055JA00 doit être utilisé comme référence d’achat principale.

Pour une identification précise, les acheteurs doivent fournir :

Lorsque la buse appropriée est propre, intacte et correctement installée, le passage à vide peut répondre de manière cohérente pendant le ramassage et le transfert des composants.

Une aspiration stable peut aider à réduire :

• Échec des tentatives de ramassage.
• Le composant tombe.
• Rotation des composants.
• Interruptions de placement.
• Fréquence d'alarme de la machine.
• Déchets de composants.
• Intervention manuelle en production.
• Temps d'arrêt imprévu de la ligne.

Les usines de production ne devraient pas attendre qu’une buse tombe complètement en panne avant d’organiser son remplacement.

Le maintien de quantités de rechange appropriées peut réduire les temps d'arrêt causés par :

• Impact accidentel de la buse.
• Usure normale de la pointe.
• Obstruction du passage du vide.
• Changement de modèle de produit.
• Perte de buse.
• Commandes de production d’urgence.
• Délai de livraison internationale.

La buse KXFX055JA00 convient aux opérations de placement de composants compatibles effectuées sur les équipements de prélèvement et de placement CM402 et CM602.

Il peut être utilisé dans des environnements de production fabriquant :

• Electronique grand public.
• Electronique automobile.
• Matériel de communication.
• Contrôleurs industriels.
• Produits d'éclairage LED.
• Ensembles d'alimentation.
• Appareils domestiques intelligents.
• Instruments électroniques.
• Electronique médicale.
• Produits de sécurité.
• Produits périphériques informatiques.
• Assemblages de fabrication sous contrat.

La buse peut être sélectionnée lorsque la surface de capture du composant nécessite un profil différent d'une buse circulaire standard.

Les catégories de composants possibles incluent :

La buse peut être utilisée en remplacement lorsqu’une buse existante présente :

• Usure visible de la pointe.
• Pliage ou déformation.
• Fuite de vide.
• Panne de ramassage répétée.
• Blocage interne.
• Usure de l’interface d’installation.
• Collision accidentelle.
• Performances de placement instables.

Les usines utilisant des équipements CM402 ou CM602 peuvent conserver la buse dans leur inventaire de pièces de rechange en fonction de la demande de production, de la fréquence d'utilisation de la buse et du délai de livraison.

Les sociétés de service de machines peuvent utiliser le produit lors de l'inspection ou de la restauration d'équipements de placement compatibles. L'état de la buse doit être évalué avec le porte-buse, le système d'aspiration, les filtres, la tête de placement et l'état d'étalonnage.

L'opérateur ou l'ingénieur de maintenance confirme que le numéro de pièce requis est KXFX055JA00 et vérifie le code de buse de référence, le modèle de machine et la configuration de la tête de placement.

Avant l'installation, inspectez la buse pour :

• Déformation de la pointe.
• Contamination superficielle.
• Ouvertures d'aspiration obstruées.
• Dommages corporels.
• Rayures sur l'interface de montage.
• Dimensions incorrectes.
• Dommages à l'emballage.

La buse est installée sur l'interface de tête de placement correspondante. La zone d'installation doit être propre, correctement alignée et exempte de débris.

Une installation incorrecte peut provoquer une fuite de vide, une instabilité de rotation, une hauteur anormale ou des erreurs de reconnaissance des buses.

La buse est attribuée dans le programme machine ou dans la station de buses en fonction de la configuration de l'équipement.

La définition correcte de la buse doit être reliée au paquet de composants correspondant.

Un chargeur de bande, un plateau, un chargeur de tube ou un autre système d'alimentation présente le composant à la position de prise programmée.

Le composant doit être correctement orienté et stable à l'intérieur de la poche ou du plateau.

La tête de placement déplace la buse au-dessus du composant et l'abaisse jusqu'à la hauteur de ramassage programmée.

La hauteur du capteur doit être suffisamment précise pour créer un joint sous vide sans endommager le composant ni le forcer à s'enfoncer plus profondément dans la poche du chargeur.

La machine active une pression négative à travers le passage de la buse.

La pointe de forme spéciale entre en contact avec la surface du composant sélectionné et crée la force de maintien nécessaire au ramassage.

Selon la configuration de la machine, le ramassage peut être confirmé via :

• Détection du vide.
• Détection de hauteur.
• Reconnaissance visuelle.
• Vérification de la présence des composants.
• Surveillance programmée des machines.

Le système de vision mesure la position et la rotation du composant. La machine calcule les valeurs de correction avant la mise en place.

Un maintien stable de la buse est important car tout mouvement pendant la reconnaissance peut créer des données de correction inexactes.

La tête de placement transfère le composant vers l'emplacement programmé du PCB.

Pendant ce mouvement, la buse doit maintenir une force de vide suffisante pour résister à l’accélération, à la rotation et aux vibrations.

La machine abaisse le composant à la hauteur de placement programmée et le positionne sur les plots PCB ou sur le point d'assemblage désigné.

Le vide est libéré afin que le composant reste sur le circuit imprimé pendant que la buse se rétracte.

Le processus se répète selon le programme de placement. La buse doit être inspectée et nettoyée à intervalles appropriés pour maintenir des performances stables.

Utilisez KXFX055JA00 comme référence de commande principale. Ne sélectionnez pas le produit uniquement parce qu'une autre buse possède un code à quatre chiffres ou une apparence extérieure similaire.

Indiquez si la buse sera installée sur :

• CM402.
• CM602.
• Encore une machine nécessitant une vérification technique.

La configuration exacte de la machine est importante car les machines d'une même série peuvent utiliser des têtes de placement différentes.

Fournissez le modèle de tête ou des photographies claires de la zone d’installation actuelle de la buse.

Les informations de tête permettent de vérifier :

• Style de montage de la buse.
• Dimensions des interfaces.
• Structure de rotation.
• Connexion sous vide.
• Exigence de longueur de buse.
• Méthode de reconnaissance automatique.

Envoyez des photographies montrant :

1. Corps de buse complet.
2. Astuce de ramassage.
3. Profil latéral.
4. Interface de montage.
5. Étiquette de numéro de pièce.
6. Code de buse.
7. Buse à côté d'une règle ou d'une échelle.

Fournissez les informations suivantes sur les composants :

La meilleure surface de prélèvement est normalement plate, stable, propre et suffisamment grande pour créer un joint sous vide.

Évitez de positionner la buse sur :

• Des trous.
• Étiquettes flexibles.
• Marquages ​​en relief.
• Zones optiques fragiles.
• Surfaces courbes.
• Structures mécaniques en mouvement.
• Surfaces inégales.
• Matériaux poreux.

Avant de remplacer la buse par un autre modèle, vérifiez :

• Bibliothèque de composants.
• Affectation des buses.
• Coordonnées de ramassage.
• Hauteur du ramassage.
• Synchronisation du vide.
• Méthode de reconnaissance.
• Vitesse de rotation.
• Accélération du transfert.
• Hauteur de placement.
• Pression de placement.

La condition requise doit être clairement indiquée avant le devis.

Les quantités d’achat recommandées dépendent de :

• Nombre de machines.
• Nombre de têtes compatibles.
• Volume de production.
• Fréquence d'utilisation des composants.
• Historique de remplacement des buses.
• Politique de stock d’urgence.
• Délai de livraison.
• Projets de production à venir.

Avant de passer une commande importante, demandez une confirmation basée sur le numéro de pièce, les photographies, la configuration de la machine et les informations sur les composants.

Un exemple de commande peut être approprié lorsque la compatibilité ne peut être confirmée à partir de la seule documentation.

Vérifiez la buse pour déceler toute contamination, déformation, ouvertures bloquées, marques de ramassage anormales et problèmes d'installation.

Utilisez un processus de nettoyage de buses professionnel adapté aux pièces CMS de précision.

Ne pas utiliser :

• Fil de métal dur.
• Aiguilles pointues sans procédures contrôlées.
• Outils abrasifs.
• Produits chimiques agressifs.
• Pression mécanique excessive.
• Nettoyage par ultrasons haute puissance incontrôlé.

Gardez le passage interne exempt de poussière, de résidus de pâte à souder, de particules d'adhésif, de débris de ruban adhésif et de fragments de composants.

Conservez chaque buse séparément dans une boîte de protection ou un porte-buse propre.

Évitez de placer la pointe de précision directement contre un établi en métal ou toute autre surface dure.

Lorsque les problèmes de ramassage persistent après le nettoyage, inspectez le chargeur, le système d'aspiration, le porte-buse, le filtre, les coordonnées de ramassage et les paramètres de la machine avant de conclure que la nouvelle buse est défectueuse.

Remplacez la buse lorsque :

• La pointe est visiblement déformée.
• Le corps est courbé.
• Le passage à vide ne peut pas être nettoyé.
• La stabilité du pick-up reste inacceptable.
• La précision du placement devient incohérente.
• L'interface de montage est endommagée.
• Les alarmes répétées affectent l’efficacité de la production.

Chaque buse KXFX055JA00 doit être emballée individuellement pour protéger le profil de capteur et l'interface de montage.

1. Confirmez le numéro de pièce et la quantité.
2. Inspectez l’apparence de la buse.
3. Protégez la pointe de la buse.
4. Placer la buse dans un récipient individuel ou une pochette de protection.
5. Ajoutez un matériau de rembourrage.
6. Apposez une étiquette d’identification claire.
7. Placez les pièces dans un carton d'exportation solide.
8. Fermez bien le carton.
9. Préparez la liste de colisage et les documents d’expédition.
10. Organiser un transport traçable.

Les commandes sont traitées selon le numéro de pièce complet KXFX055JA00, le modèle de machine et les informations techniques fournies par le client.

Les commandes d'essai d'une seule pièce, les quantités de maintenance et les commandes de pièces de rechange de production plus importantes peuvent être discutées en fonction de la disponibilité.

Les clients peuvent fournir des informations sur la machine et les composants pour une vérification préliminaire avant expédition.

La buse peut être fournie avec :

• Mangeoires et pièces d'alimentation.
• Bandes transporteuses.
• Capteurs.
• Électrovannes.
• Moteurs.
• Pilotes.
• Filtres.
• Câbles.
• Planches de machines.
• Porte-buses.
• Autres pièces de machines SMT.

Les produits de précision sont soigneusement emballés pour réduire le risque d'impact, de contamination et de dommages liés au transport.

Des solutions d'expédition express, aérienne et combinée sont disponibles pour les clients en Europe, en Amérique du Nord, en Asie du Sud-Est et sur d'autres marchés internationaux.

KXFX055JA00 est généralement identifié pour les applications compatibles CM402 et CM602. Cependant, la configuration exacte de la tête de placement, le profil actuel de la buse et le programme de la machine doivent être vérifiés avant de commander, car les informations sur la série de machines à elles seules peuvent ne pas confirmer une compatibilité complète.

La référence produit fournie l'identifie comme 1115, mais les codes de buses peuvent différer entre les listes de pièces détachées et les bases de données des fournisseurs. Utilisez le numéro de pièce complet KXFX055JA00 comme référence principale et fournissez des photographies de la buse existante pour confirmation.

Veuillez fournir KXFX055JA00, le modèle de machine, le type de tête de placement, la quantité requise, l'état préféré du produit, le pays de destination et des photographies claires de la buse existante. Les dimensions ou les dessins des composants sont utiles lorsque la compatibilité des capteurs doit être évaluée.

L'adéquation du capteur dépend des dimensions du composant, du poids, du profil de la surface supérieure, du centre de gravité, de la zone d'étanchéité disponible, de la vitesse de production, des réglages du vide et de l'orientation du capteur. Des tests par échantillons sont recommandés pour les composants nouveaux ou inhabituels.

Vérifiez l'installation des buses, le niveau de vide, la hauteur de ramassage, la position du chargeur, la stabilité des composants, les résultats de reconnaissance visuelle, la précision de rotation, la hauteur de placement et la qualité du placement final avant de commencer une production continue à grand volume.

Vous recherchez la buse de forme spéciale Panasonic KXFX055JA00 1115 pour équipement CM402 ou CM602 ?

Veuillez envoyer les informations suivantes pour un devis rapide et précis :

• Numéro de pièce : KXFX055JA00.
• Code buse de référence : 1115.
• Modèle de machine.
• Type à tête de placement.
• Quantité requise.
• État du produit requis.
• Photographies de buses existantes.
• Dessin ou dimensions des composants.
• Pays de destination.
• Délai de livraison prévu.

Contactez-nous pour connaître la disponibilité actuelle, le prix, la confirmation de compatibilité, les détails de l'emballage et les modalités d'expédition internationale.
