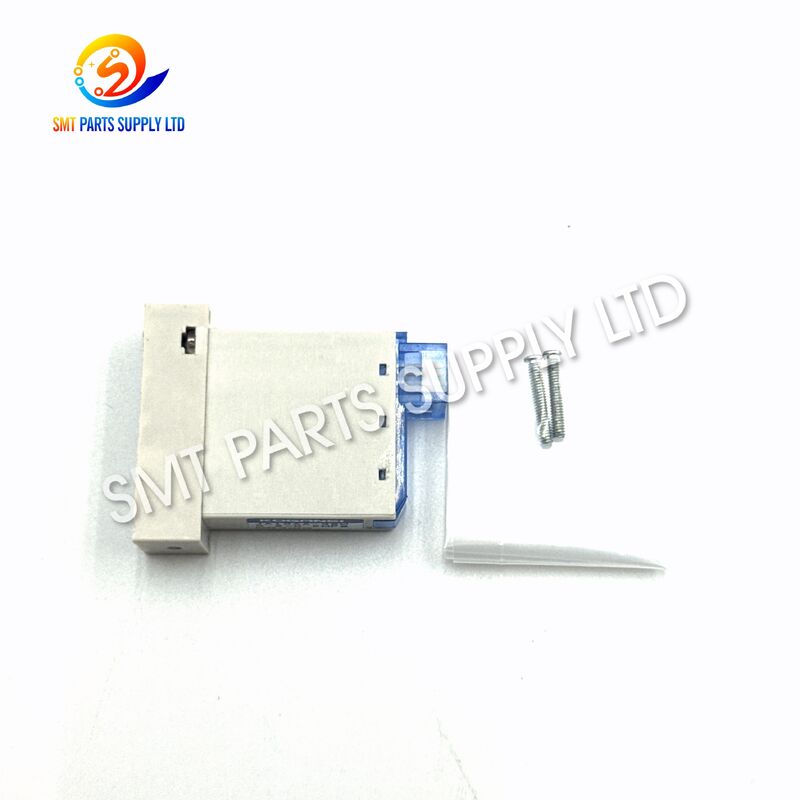

La YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W est une électrovanne pneumatique compacte conçue pour la commutation de circuits d'air dans une tête de machine pick-and-place CMS ou un ensemble pneumatique associé. Le numéro de pièce exact KHY-M7153-101 est principalement associé à l'équipement YS24, tandis que des références étroitement liées KHY-M7153-10 et KHY-M7153-10X se trouvent également dans les applications de vannes pour les machines YG12, YS12, YS24, YG12F et YS12F. La compatibilité exacte doit toujours être confirmée par l'étiquette de la vanne installée, la révision de la machine, la disposition du collecteur et la configuration du connecteur.

Installée dans une machine de placement à grande vitesse, la vanne permet de commuter le débit d'air pneumatique requis pour la génération du vide, la libération du vide, le soufflage ou d'autres opérations de placement de la tête. Son corps compact convient aux espaces d'installation limités, tandis que la réponse électrique-pneumatique rapide prend en charge les cycles répétitifs de ramassage et de placement des composants. Il convient à la maintenance préventive, à la réparation de l'unité principale, au dépannage pneumatique et au remplacement d'une vanne endommagée ou à commutation lente.

Identification du produit

Cause

Une électrovanne SMT fonctionne à plusieurs reprises pendant le ramassage, le transport, l'alignement, le placement et la libération des composants. Parce qu'elle effectue un grand nombre de cycles de commutation, les performances de la vanne peuvent progressivement diminuer en raison de l'usure interne, d'une contamination, d'une panne électrique ou d'une fuite ailleurs dans le circuit pneumatique.

Une alarme machine ne signifie pas toujours que la vanne elle-même est en panne. Le filtre à air, le générateur de vide, les tubes, la buse, le joint du collecteur, le connecteur, le câblage et le signal de commande doivent également être inspectés avant leur remplacement.

Problèmes courants et causes possibles

Pourquoi les performances des vannes peuvent diminuer

Solution

Le remplacement d'une vanne KHY-M7153-101 défectueuse par une unité JA10AA-36W correctement adaptée peut aider à restaurer la fonction de commutation pneumatique prévue du circuit d'air de la tête de placement.

Un remplacement correctement sélectionné peut contribuer à améliorer la réponse au vide, la stabilité de la prise des composants, le timing de libération et la cohérence du fonctionnement de la machine. Cependant, le remplacement ne doit être effectué qu'après avoir vérifié l'ensemble du circuit pneumatique et électrique.

Processus de dépannage et de remplacement recommandé

Avantages opérationnels

Caractéristiques

Spécifications produit spécifiques à la machine

Données de référence de la série KOGANEI JA

KOGANEI décrit la série JA comme une plate-forme d'électrovanne fine et compacte avec une largeur de vanne d'environ 10,5 mm. La série prend en charge plusieurs configurations pneumatiques, notamment des configurations à deux, trois, cinq et tandem trois ports. La spécification exacte du JA10AA-36W doit encore être confirmée à partir du produit installé, car les suffixes spécifiques à la machine peuvent représenter des exigences électriques ou de montage personnalisées.

Les valeurs ci-dessus sont des références du catalogue de la série JA plutôt qu'une garantie pour chaque vanne de machine JA10AA-36W personnalisée. La sélection finale doit être basée sur le marquage complet de l'ancienne vanne et la configuration de la machine. Les informations du catalogue officiel de la série JA répertorient l'air comme fluide, le fonctionnement du pilote interne, une plage de pression de fonctionnement de 0,2 à 0,7 MPa, une tension standard de 24 V CC et des configurations à ports multiples.

Avis important sur le code de modèle

Les caractères « 36W » dansJA10AA-36Wdoit être traité comme faisant partie de la désignation complète du modèle de vanne. Ils ne doivent pas automatiquement être interprétés comme une puissance électrique de 36 watts.

Avant l'installation, confirmez :

Application

L'électrovanne KHY-M7153-101 JA10AA-36W est utilisée dans un système pneumatique de machine SMT où un signal de commande électrique doit commuter rapidement l'air comprimé entre différents chemins pneumatiques.

Domaines d'application principaux

Guide de compatibilité des machines

La référence exacte KHY-M7153-101 a été répertoriée spécifiquement comme vanne YS24, tandis que les vannes JA10AA-36W portant les références KHY-M7153-10 ou KHY-M7153-10X sont également commercialisées pour plusieurs modèles de machines YG et YS. La méthode de commande la plus sûre consiste à faire correspondre le numéro de pièce complet et la photographie de l'ancienne vanne au lieu de se fier uniquement à la famille de machines.

Acheteurs appropriés

Comment ça marche

Une électrovanne convertit une commande électrique en commutation pneumatique. Dans une machine de placement SMT, le contrôleur envoie un signal de tension lorsqu'une opération de vide, de relâchement, de soufflage ou toute autre opération d'air est requise.

Séquence de fonctionnement

La série JA comprend différentes dispositions de ports et de positions. Par conséquent, la logique de débit d’air interne de la valve de remplacement doit correspondre à celle de l’unité d’origine. Une vanne ayant une taille externe similaire mais une fonction interne différente peut ne pas faire fonctionner correctement la machine.

Relation avec le système de tête SMT

Comment choisir

Une sélection correcte de la vanne est essentielle car différentes versions du KHY-M7153 peuvent avoir des corps similaires mais des applications de machine, des spécifications de bobine, des connecteurs ou des fonctions pneumatiques différentes.

Liste de contrôle de sélection

Ne sélectionnez pas uniquement par l'apparence

Deux vannes peuvent sembler presque identiques mais avoir des caractéristiques différentes :

Informations requises pour un devis précis

Veuillez fournir les informations suivantes lors de l’envoi d’une demande :

Guide d'installation

L'installation doit être effectuée par un personnel de maintenance qualifié une fois l'équipement arrêté, isolé et dépressurisé.

Procédure d'installation

Recommandations d'entretien

Qualité et confirmation de commande

Pour réduire les commandes incorrectes, la vanne doit être vérifiée à l'aide de l'identification de la machine et des composants pneumatiques.

Confirmation avant expédition

Stratégie recommandée en matière de pièces de rechange

Pour les usines utilisant plusieurs machines du même modèle, le maintien d'une petite quantité de vannes confirmées peut réduire le temps d'attente lors d'une panne pneumatique inattendue. La quantité de stock recommandée doit être basée sur le nombre de machines, les heures de production, la fréquence de défaillance historique, le délai de livraison du fournisseur et l'importance de la chaîne de production.

FAQ

1. Le KHY-M7153-101 est-il identique au KHY-M7153-10 ou au KHY-M7153-10X ?

Ces références appartiennent à une famille de vannes étroitement liée, mais elles ne doivent pas être automatiquement considérées comme totalement interchangeables. Confirmez le marquage complet de la vanne, le modèle de la machine, le connecteur, la position du collecteur, les spécifications de la bobine et la disposition des ports pneumatiques. Une photographie de la vanne installée est fortement recommandée avant de commander.

2. Quelle machine SMT utilise la vanne KHY-M7153-101 JA10AA-36W ?

KHY-M7153-101 est principalement associé à la machine de transfert YS24 SMT. Des références associées KHY-M7153-10 et KHY-M7153-10X JA10AA-36W peuvent également apparaître dans les applications YG12, YS12, YS24, YG12F et YS12F, mais la compatibilité exacte doit être confirmée.

3. « 36 W » signifie-t-il que la valve consomme 36 watts ?

Aucune conclusion sur la consommation d’énergie électrique ne doit être tirée du seul suffixe « 36 W ». Il fait partie de la désignation complète du modèle JA10AA-36W. Confirmez la tension nominale réelle et les spécifications électriques sur l'étiquette originale de la vanne, le dessin de la machine ou la documentation technique approuvée avant l'installation.

4. Cette vanne peut-elle résoudre les problèmes de faible vide ou d'erreur de ramassage ?

Cela peut résoudre le problème lorsque la vanne d'origine présente une fuite interne, une commutation lente, une contamination, une défaillance de la bobine ou un fonctionnement instable. Cependant, un vide faible peut également être causé par une buse bouchée, un filtre usé, un tube endommagé, un joint qui fuit, un éjecteur faible, une hauteur de ramassage incorrecte ou un problème de capteur.

5. Quelles informations doivent être fournies avant de recevoir un devis ?

Veuillez envoyer le modèle de la machine, le numéro de série, le numéro de pièce KHY-M7153-101, le marquage de la vanne JA10AA-36W, la quantité requise, la condition d'approvisionnement préférée, le pays de destination et des photographies claires de l'ancienne étiquette de la vanne, du connecteur, de la direction du câble, de la surface du collecteur et de la position d'installation.

Contactez-nous

Pour connaître les prix, la disponibilité, la confirmation de compatibilité et la livraison internationale, veuillez envoyer les informations sur votre machine et les anciennes photographies de vannes avec votre demande.

Pour une confirmation plus rapide, incluez :

Modèle de machine + Numéro de série de la machine + Numéro de pièce + Modèle de vanne + Quantité + Pays de livraison
