Capteur de pression CONVUM MPS-V6T-AG-0.26M-KM-RH Panasonic DT401 N510025620AA KXF0DQXAA00

Capteur de pression CONVUM MPS-V6T-AG-0.26M-KM-RH Panasonic DT401 N510025620AA KXF0DQXAA00

Le CONVUM MPS-V6T-AG-0.26M-KM-RH est un ensemble de capteurs de pression à vide compact utilisé dans le système de surveillance pneumatique de l'équipement Panasonic DT401. Il est référencé avec les références de machine N510025620AA et KXF0DQXAA00 et est fourni avec une configuration de câble et de connecteur spécifique à la machine.

Le capteur surveille la pression du vide dans le circuit pneumatique connecté et transmet un signal électrique au système de contrôle de l'équipement. Ce retour d'information aide la machine à déterminer si la condition de vide requise a été établie pendant le fonctionnement.

La plate-forme standard MPS-V6T utilise un raccord de tube de 6 mm et appartient à la plage de vide de 0 à -30 inHg. Son boîtier compact, sa réponse rapide et son faible encombrement d'installation le rendent adapté aux équipements de fabrication électronique automatisés.

Pour un remplacement précis, les clients doivent confirmer le suffixe complet du modèle, le modèle de la machine, la forme du connecteur, la longueur du câble, le port pneumatique, la disposition du câblage et les photographies originales du capteur avant de passer une commande.

Le numéro de modèle complet doit toujours être inclus dans une demande de devis. Commander uniquement un corps de capteur MPS-V6T peut entraîner la réception d'un circuit de sortie, d'un type de connecteur, d'une configuration de câble ou d'un agencement d'installation différents.

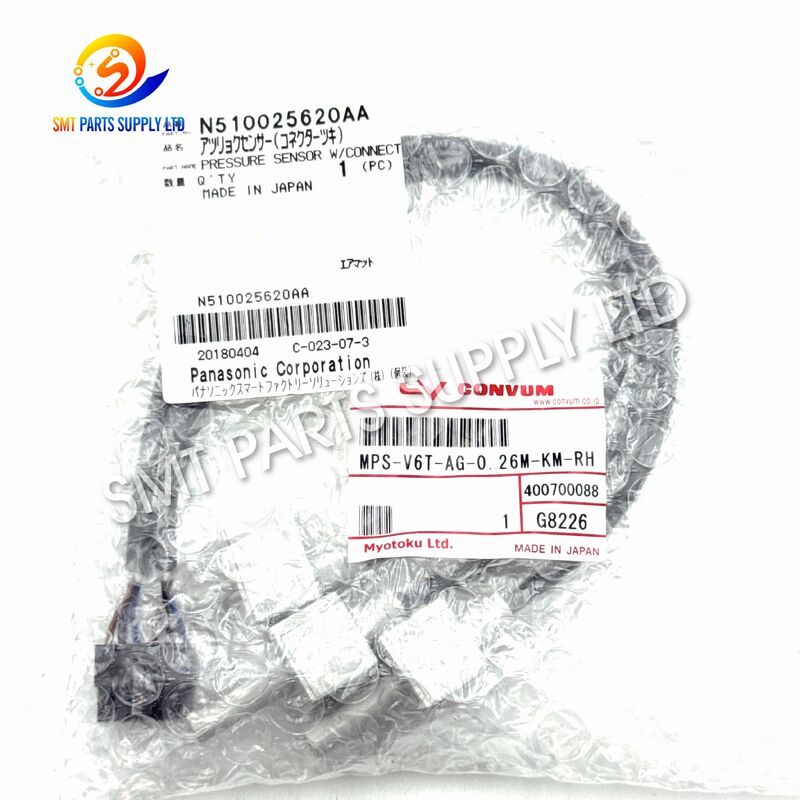

L’ensemble complet du capteur peut être identifié à l’aide de trois références importantes :

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.

L'utilisation des trois références aide les équipes d'achats et les ingénieurs de maintenance à réduire le risque de recevoir un capteur d'apparence similaire mais électriquement incompatible.

La série MPS-6 est conçue pour les applications où l'espace d'installation est limité. Sa structure compacte lui permet de s'intégrer dans les zones de contrôle pneumatique sans nécessiter une grande surface de montage.

La famille standard MPS-6 a un temps de réponse de référence inférieur à 1 milliseconde. La réponse rapide du signal aide les équipements automatisés à détecter les changements de pression du vide sans retards de contrôle inutiles.

La configuration V6T utilise une connexion de tube de 6 mm. Cette conception permet une intégration pratique dans le système de tubes pneumatiques correspondant lorsque la taille du tube et le sens d'installation correspondent au composant d'origine.

Le suffixe AG-0.26M-KM-RH identifie un ensemble de machine personnalisé plutôt qu'un simple capteur catalogue standard. La longueur du câble, le connecteur, la disposition du câblage et le sens de sortie du câble doivent donc être vérifiés avant l'achat.

Le capteur peut être acheté pour :

• Réparation d'urgence de machines.
• Entretien préventif.
• Remise à neuf du matériel.
• Stock de rechange de la ligne de production.
• Restauration de matériel d'occasion.
• Projets de services de maintenance.
• Fourniture internationale de pièces de rechange SMT.

Un capteur de pression à vide fonctionne de manière répétée pendant les cycles de production de la machine. Un fonctionnement à long terme, les conditions environnementales, le mouvement des câbles, la contamination et les problèmes du système pneumatique peuvent progressivement affecter ses performances.

Les éléments de détection internes et les composants électroniques peuvent subir des changements de performances après un fonctionnement prolongé. Le signal du capteur peut devenir instable, retardé ou incompatible avec la condition de vide réelle.

Des vibrations répétées, des tractions, des flexions brusques ou un contact avec des pièces mobiles de la machine peuvent endommager le câble. Les conducteurs internes peuvent devenir intermittents même lorsque l'isolation extérieure semble normale.

Un connecteur desserré, une borne contaminée, une broche pliée, une languette de verrouillage endommagée ou un mauvais contact électrique peuvent interrompre le signal du capteur et créer des alarmes intermittentes de la machine.

La poussière, le brouillard d'huile, les résidus de flux, l'humidité ou d'autres contaminants pénétrant dans le tube pneumatique peuvent affecter la réponse du capteur ou bloquer le chemin de pression.

Des tubes fissurés, des raccords desserrés, des tubes mal insérés ou des connexions endommagées peuvent empêcher le niveau de vide d'atteindre la condition de fonctionnement requise.

Un modèle MPS-V6T standard peut avoir le même boîtier général mais un circuit de sortie différent. L'installation d'un capteur PNP, NPN, analogique ou câblé différemment sans vérification peut produire un signal incorrect.

Une tension d'alimentation instable, une polarité incorrecte, des surtensions, un câblage de machine endommagé ou un problème de carte d'entrée peuvent provoquer des symptômes similaires à une défaillance du capteur.

Lorsque les tests de diagnostic confirment que le capteur d'origine est défectueux, remplacez-le par un ensemble de capteur MPS-V6T-AG-0.26M-KM-RH correctement adapté.

Avant de retirer l'ancien capteur, enregistrez :

• Modèle de capteur complet.
• Numéro de pièce de la machine.
• Modèle d'équipement.
• Numéro de série de l'équipement.
• Position de montage du capteur.
• Orientation du connecteur.
• Acheminement des câbles.
• Taille et direction du tube.

Prenez des photos claires de :

• Le capteur complet.
• L'étiquette du produit.
• La façade du connecteur.
• Le côté connecteur.
• Le câble.
• La connexion pneumatique.
• La position d'installation.

Les photographies sont particulièrement importantes lorsque la machine a déjà été réparée, modifiée ou remise à neuf.

Vérifiez le tube, le raccord, le filtre, la vanne, le générateur de vide et les composants pneumatiques environnants. Un nouveau capteur ne peut pas corriger un circuit pneumatique qui fuit ou est bloqué.

Confirmez que le capteur de remplacement correspond :

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00, le cas échéant.
• Forme originale du connecteur.
• Disposition originale des câbles.
• Port pneumatique d'origine.
• Sens de montage d'origine.

Après l'installation, rétablir l'alimentation et la pression pneumatique conformément à la procédure de maintenance de la machine. Vérifiez le signal du capteur via l'interface de diagnostic de la machine et effectuez un test de fonctionnement contrôlé.

Le tableau suivant combine l'identification spécifique à la machine connue avec les données de référence standard de la famille MPS-6. Étant donné que la version AG-0.26M-KM-RH est un assemblage personnalisé, le câblage exact, le brochage du connecteur et la disposition des sorties doivent être confirmés avant l'installation.

Les versions PC, NC, AC et AG personnalisées ne doivent pas être considérées comme automatiquement interchangeables. La série standard est disponible avec des configurations de sortie PNP, NPN et analogiques, tandis que l'ensemble AG-0.26M-KM-RH comprend un agencement de faisceaux spécifique à la machine.

La principale application du N510025620AA est le système de surveillance sous vide ou pneumatique utilisé dans l'équipement DT401. Le capteur détecte un changement dans la pression du vide et fournit un retour d'information correspondant au système de commande de la machine.

Le capteur convient aux services de maintenance remplaçant un capteur de pression instable, endommagé, contaminé ou électriquement défectueux.

Lorsqu'un capteur défectueux provoque des alarmes de vide répétées ou des arrêts inattendus de la machine, un ensemble de rechange vérifié peut contribuer à réduire le délai de réparation.

Les revendeurs d'équipements d'occasion et les reconstructeurs de machines peuvent installer le capteur lors de l'inspection, de la restauration ou de la remise à neuf du système pneumatique.

Les usines exploitant des équipements de production critiques peuvent conserver un capteur de pression vérifié dans leur inventaire de pièces de rechange pour prendre en charge les réparations d'urgence.

La taille compacte permet au capteur d'être expédié avec d'autres pièces de machines CMS, aidant ainsi les usines étrangères à consolider les commandes de maintenance.

Le capteur est connecté au circuit de vide de l'équipement via son raccord de tube pneumatique. La pression du vide pénètre dans le port du capteur et agit sur l'élément de détection interne.

L'électronique interne convertit la condition de pression en une sortie électrique. Ce signal traverse le câble et le connecteur personnalisés jusqu'au système de contrôle de la machine.

Une séquence de fonctionnement typique comprend :

1. La machine démarre une opération liée au vide.
2. L'air est évacué du circuit pneumatique connecté.
3. La pression du vide atteint le capteur à travers le tube de 6 mm.
4. L'élément de détection interne détecte le changement de pression.
5. Le capteur convertit la condition détectée en un signal électrique.
6. Le signal passe par le câble spécifique à la machine.
7. Le système de contrôle de l'équipement reçoit le signal.
8. La machine compare le signal avec sa condition de fonctionnement programmée.
9. La machine continue de fonctionner lorsque la condition requise est remplie.
10. La machine peut afficher une alarme lorsque la condition attendue n'est pas détectée.

Le capteur est destiné à la surveillance de la pression. Il ne doit pas être utilisé comme seul dispositif de sécurité pour prévenir les accidents de la machine. L’ensemble du système de sécurité et de contrôle de la machine doit rester opérationnel.

Le modèle complet requis est :

MPS-V6T-AG-0.26M-KM-RH

Ne réduisez pas la demande au MPS-V6T car les modèles MPS-V6T standard sont disponibles avec différents circuits de sortie et connexions électriques.

Le numéro de pièce principal de la machine est :

N510025620AA

La référence croisée associée est :

KXF0DQXAA00

Les deux références doivent être incluses dans la demande lorsqu'elles apparaissent dans les fiches machines du client.

Indiquer que le capteur est requis pour l'équipement DT401. Incluez le modèle complet de l’équipement et le numéro de série chaque fois qu’ils sont disponibles.

Fournissez une photographie claire de l’étiquette originale du capteur. Le suffixe complet est indispensable pour vérifier l'ensemble personnalisé.

Vérifier:

• Forme du corps du connecteur.
• Nombre de terminaux.
• Position de clé.
• Structure de verrouillage.
• Sens de sortie du câble.
• Connexion côté machine.

Confirmez la longueur approximative du câble, le sens d'acheminement, l'état de l'isolation et la position d'installation.

Vérifiez que le système d'origine utilise la disposition correcte des tubes de 6 mm. Le tube doit être bien ajusté sans force excessive.

Ne sélectionnez pas un remplacement uniquement par plage de pression. Confirmez le câblage de la machine car les configurations de sortie PNP, NPN, analogiques et personnalisées ne sont pas automatiquement interchangeables.

Indiquez si le besoin concerne :

• Original neuf.
• Nouveau vieux stock.
• Testé utilisé.
• Option de remplacement économique.
• Stock d'urgence urgent.

La disponibilité dépend de l'inventaire actuel.

Indiquez la quantité exacte requise et si la commande concerne une réparation immédiate, un inventaire préventif ou plusieurs lignes de production.

L'installation doit être effectuée par un personnel de maintenance formé et familiarisé avec les équipements de fabrication électronique automatisés.

• Arrêtez l'équipement en toute sécurité.
• Coupez l’alimentation électrique.
• Libérer la pression pneumatique résiduelle.
• Enregistrez la position d'origine du capteur.
• Photographiez le câble et le tube.
• Confirmez le modèle de remplacement.
• Vérifiez le connecteur et la connexion du tube.

• Débranchez le connecteur électrique sans tirer sur le câble.
• Relâchez le tube pneumatique avec précaution.
• Retirez le matériel de montage.
• Inspectez l’ancien tube pour déceler toute fissuration ou contamination.
• Inspectez le connecteur pour détecter les bornes pliées ou endommagées.
• Vérifiez si le câble a frotté contre des composants mobiles.

• Installez le capteur dans l'orientation d'origine.
• Connectez complètement le tube pneumatique.
• Évitez de plier excessivement le tube.
• Éloignez le câble des pièces mobiles.
• Branchez solidement la fiche.
• Vérifiez que le verrouillage du connecteur est engagé.
• Fixez le capteur en utilisant la méthode de montage d'origine.

• Rétablir la pression pneumatique.
• Vérifiez le raccordement du tube pour déceler des fuites.
• Rétablissez l'alimentation de la machine.
• Ouvrez l'écran de diagnostic de la machine.
• Confirmez que l'entrée du capteur est reconnue.
• Appliquer et relâcher le vide plusieurs fois.
• Vérifiez les changements de signal stables et reproductibles.
• Faites fonctionner la machine à une vitesse contrôlée.
• Effectuez un test de production avant une opération complète.

N'insérez pas d'objet dur dans le port du capteur. N'introduisez pas de nettoyant liquide, d'huile ou de pression d'air excessive dans le capteur.

Pour protéger le capteur avant l'installation :

• Conservez-le dans un endroit propre et sec.
• Conservez-le dans un emballage protecteur antistatique.
• Protégez le port pneumatique de la poussière.
• Ne placez pas de produits lourds sur le capteur.
• Ne pliez pas brusquement le câble.
• Gardez le connecteur couvert.
• Évitez une humidité excessive.
• Évitez les chocs et les vibrations.
• Séparez les stocks neufs et usagés.
• Apposez une étiquette claire indiquant le numéro de pièce.
• Enregistrer les informations d'inspection.
• Utilisez un emballage résistant aux chocs pour le transport.

Le marquage complet MPS-V6T-AG-0.26M-KM-RH doit être comparé à la demande du client.

N510025620AA et KXF0DQXAA00 doivent être vérifiés par rapport aux exigences d'achat.

Le boîtier, le port pneumatique, la zone de montage, le câble, l'étiquette et le connecteur doivent être examinés pour détecter tout dommage visible.

La forme du connecteur, la position des bornes, la structure de verrouillage et la direction du câble doivent être comparées au composant d'origine.

Le corps du capteur, le raccord du tube, le câble et le connecteur doivent être protégés contre les chocs pendant le transport international.

Chaque capteur de pression doit être emballé individuellement pour protéger le boîtier compact et la connexion électrique.

La livraison internationale peut être organisée par courrier express, fret aérien, fret maritime ou expédition combinée avec d'autres pièces de machines SMT.

Le délai de livraison dépend de la disponibilité des stocks, de la quantité commandée, de l'état du produit, des exigences d'inspection, de la destination et du mode de transport.

• Identification exacte du modèle MPS-V6T-AG-0.26M-KM-RH.
• Référence croisée avec N510025620AA et KXF0DQXAA00.
• Référence d'application DT401.
• Conception compacte de surveillance de la pression du vide.
• Configuration de tube pneumatique de 6 mm.
• Plateforme de capteurs MPS-6 à réponse rapide.
• Disposition des câbles et des connecteurs spécifique à la machine.
• Convient pour l'entretien d'urgence.
• Convient pour l'inventaire de rechange prévu.
• Convient pour la remise à neuf d'équipements.
• Les demandes de renseignements sur une seule pièce sont les bienvenues.
• Les commandes de pièces de rechange SMT comportant plusieurs articles peuvent être regroupées.
• Les photographies d’archives peuvent être vérifiées avant expédition.
• Un emballage de protection international est disponible.
• Un support d’identification technique est disponible avant de commander.

Oui. Les deux références sont associées à l'ensemble capteur de pression MPS-V6T-AG-0.26M-KM-RH. Les clients doivent toujours vérifier l'étiquette complète, le connecteur, le câble, la connexion pneumatique et la position d'installation avant de commander.

Le remplacement direct n'est pas recommandé sans vérification électrique. La version AC standard dispose d'une sortie analogique définie, tandis que la version AG-0.26M-KM-RH utilise un agencement personnalisé de câbles et de connecteurs de machine.

Veuillez fournir le modèle de l'équipement, le numéro de série, l'étiquette d'origine du capteur, le numéro de pièce, les photographies des connecteurs, les photographies des câbles, les photographies de la position d'installation, la quantité requise et l'état préféré du produit.

Vérifiez le signal du capteur, l'alimentation électrique, le câblage, le connecteur, le tube pneumatique, le filtre, le raccord, le générateur de vide, la vanne et l'entrée de la machine. Une alarme de vide ne signifie pas toujours que le capteur lui-même est en panne.

Les besoins urgents peuvent être vérifiés en fonction de l'inventaire actuel. Veuillez fournir le modèle exact, le numéro de pièce, la quantité, le pays de destination et la date de livraison requise pour un devis rapide.

Contactez notre équipe commerciale pour connaître la disponibilité des stocks, l’état du produit, l’identification technique, le prix, les détails d’emballage et les options de livraison internationale.

Pour une vérification plus rapide, veuillez inclure :

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.
• Modèle d'équipement DT401.
• Quantité requise.
• État du produit préféré.
• Photographies originales du capteur.
• Photographies des connecteurs et des câbles.
• Destination de livraison.
• Date de livraison souhaitée.

Envoyez votre demande aujourd'hui pour recevoir un devis détaillé pour l'ensemble de capteur de pression à vide CONVUM MPS-V6T-AG-0.26M-KM-RH DT401.
