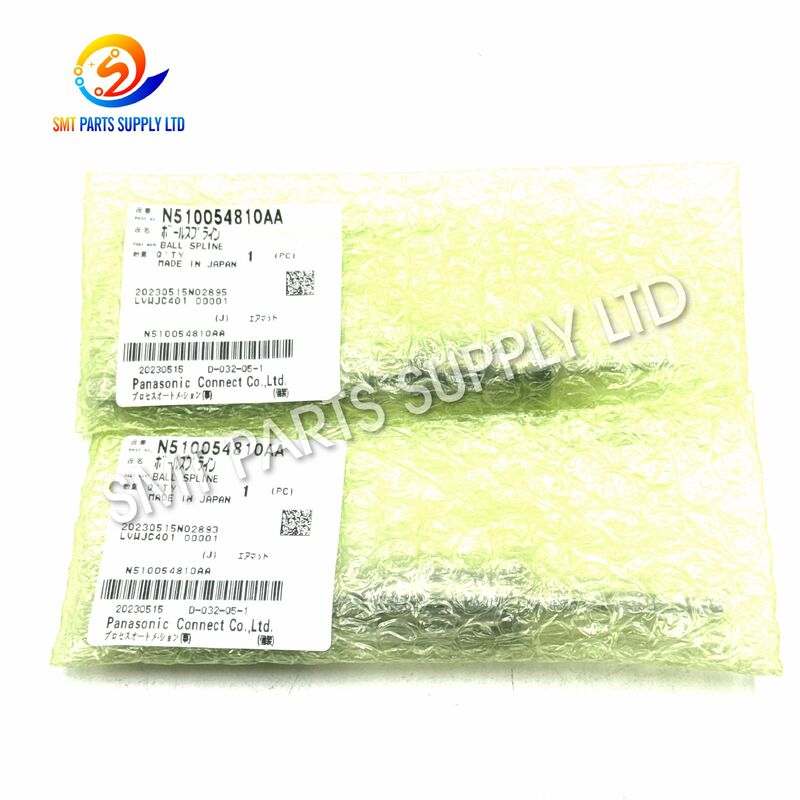

Panasonic N510054810AA Cannelure à bille H8 pour CM402 CM602

LeLe produit doit être soumis à un contrôle de qualité supérieur.est un composant de guidage mécanique de précision conçu pour uneEnsembles de têtes H8 pour les machines à cueillir et à placer CM402 et CM602 SMTSa fonction principale est de guider le mouvement linéaire en douceur et contrôlé avec précision à l'intérieur de la tête de placement tout en aidant à limiter le jeu radial ou de rotation indésirable.

Lors de la production SMT à grande vitesse, la tête de placement effectue des cycles continus de récupération, de transfert, de positionnement et de montage.Un guidage mécanique stable est donc essentiel pour maintenir un mouvement constant de la têteUne spline à bille usée, contaminée, endommagée ou lâche peut contribuer à une résistance anormale au mouvement, à des vibrations mécaniques, à un dégagement de la tête ou à une instabilité de positionnement.

Cette ligne à bille de tête H8 convient à l'entretien de la machine, à la reconstruction de la tête de placement, à l'entretien préventif et au remplacement de composants de mouvement mécanique usés.les acheteurs doivent confirmer le numéro de pièce existant, la configuration de la tête H8 et le modèle de la machine avant de commander.

La tête de placement H8 fonctionne en continu sous accélération, décélération, mouvement vertical et charge mécanique répétées.le spline à bille peut progressivement subir une usure.

1. Usure mécanique à long terme

Les mouvements répétés entre l'arbre de la ligne et les éléments de laminage internes peuvent modifier progressivement le dégagement mécanique d'origine.

Au fur et à mesure que l'usure augmente, le mécanisme de la tête peut se relâcher anormalement ou se déplacer de façon incohérente.

2- Une lubrification insuffisante

Les pièces à mouvement linéaire de précision nécessitent une lubrification appropriée.

Une lubrification insuffisante peut augmenter le frottement, créer une résistance supplémentaire et accélérer l'usure des surfaces de contact de la spline.

3Poussière et contamination

Les environnements de production SMT peuvent contenir de la poussière fine, des résidus de graisse, des débris de composants ou d'autres contaminants.

Les matières étrangères qui pénètrent dans la zone en mouvement peuvent interférer avec la circulation fluide de la balle et le déplacement de la tête.

4Colision de tête de placement

La collision de la buse, le contact du PCB, l'interférence de l'alimentateur ou un choc mécanique accidentel peuvent transmettre des chocs à travers l'assemblage de la tête.

Un fort choc peut affecter l'alignement de la spline de la bille ou endommager les composants mécaniques connexes.

5. Maintenance incorrecte

Un démontage inapproprié, une force d'installation, un mauvais alignement ou une lubrification inappropriée pendant le service de la tête peuvent réduire la durée de vie du splin à bille.

6. Heures de fonctionnement élevées

Les machines qui fonctionnent en continu dans la production à volume élevé accumulent naturellement un grand nombre de cycles de placement.

Pour les anciennes machines CM402 et CM602, les composants de la tête mécanique doivent être inspectés périodiquement dans le cadre de l'entretien préventif.

Ces symptômes peuvent également provenir de roulements, d'arbre, de moteurs, de capteurs, de porte-buse, d'étalonnage ou d'autres composants de la tête.

Le remplacement d'une ligne à bille H8 usée par le composant correctement assorti peut aider à rétablir un mouvement mécanique contrôlé à l'intérieur de la tête de placement.

Un processus de maintenance recommandé comprend:

Étape 1: inspecter le mouvement de la tête

Vérifiez si la section de mouvement de la tête H8 se déplace sans heurts au cours de sa course normale.

Étape 2: vérifier le dégagement mécanique

Vérifiez si le jeu latéral est anormal, si la rotation est relâchée, si les vibrations ou la résistance sont incohérentes.

Étape 3: vérifier l'état de la lubrification

Vérifiez que la spline et les composants de précision associés ont été maintenus avec une lubrification appropriée.

Étape 4: vérifier les composants connexes

Les roulements, les arbres, les supports, les composants de montage, les ressorts et les pièces d'entraînement doivent également être inspectés.

Étape 5 Confirmez le numéro de pièce original

Comparer le composant retiré avecN510054810AAetN510002505AAles références avant de commander.

Étape 6: Installez correctement

L'installation doit être effectuée par des techniciens familiarisés avec la maintenance des têtes de placement SMT et les ensembles mécaniques de précision.

Étape 7 Test et étalonnage

Après le remplacement, vérifier la fluidité du mouvement, l'étalonnage de la machine, le fonctionnement de la buse et les performances de l'essai avant de remettre la machine en production normale.

Note de sélection:N510054810AA et N510002505AA doivent être confirmés par rapport au composant d'origine installé.Ne présumez pas l'interchangeabilité uniquement en fonction du modèle de la machine, car les révisions de la machine et les configurations de la tête peuvent être différentes..

Le N510054810AA / N510002505AA H8 Head Ball Spline est principalement utilisé pour la maintenance des équipements de placement SMT à grande vitesse.

CM402 Entretien de la tête

Convient pour l'entretien de têtes de placement CM402 H8 compatibles lorsque des jeux excessifs, des déplacements difficiles, une contamination ou une usure ont été identifiés.

CM602 Entretien de la tête

Utilisé dans des configurations de têtes CM602 compatibles après confirmation du numéro de pièce d'origine et de la spécification de la tête H8.

Reconstruction de la tête de placement

Les sociétés de services SMT professionnelles peuvent utiliser le spline à bille lors de la reconstruction de têtes de placement nécessitant la restauration d'un mouvement mécanique de précision.

Maintenance préventive

Pour les machines dont les heures de fonctionnement sont longues, l'inspection de la spline à billes peut être intégrée aux programmes d'entretien de la tête.

Industries typiques

Un spline à bille est un composant à mouvement linéaire de précision conçu pour permettre un mouvement axial en douceur tout en contrôlant la rotation relative indésirable et le mouvement latéral.

À l'intérieur du mécanisme de tête de placement H8, le spline à bille guide la section en mouvement le long d'un chemin linéaire défini.

Séquence de fonctionnement

1La machine envoie une commande de mouvement.

Le système de commande détermine la position requise pour la prochaine opération de ramassage ou de placement.

2Le mécanisme d'entraînement génère du mouvement.

Le moteur et les composants de transmission associés déplacent le mécanisme de la tête.

3Le spline à bille guide la section en mouvement.

Le spline maintient un mouvement axial contrôlé et aide à aligner le mécanisme.

4Les éléments roulants réduisent le frottement.

La structure interne de la boule permet des mouvements répétés avec une résistance inférieure à celle d'un simple guide coulissant.

5La buse atteint la position requise.

Le guidage mécanique stable permet un mouvement de récupération et de placement répétable.

Un processus de fonctionnement SMT simplifié est le suivant:

Récupération des composants → Mouvement de la tête → Reconnaissance → Position des PCB → Placement des composants → Retour de la tête

Au cours d'une production continue, ce cycle se répète des milliers de fois. Le maintien d'un bon état de la spline contribue donc à une performance mécanique constante.

La correspondance correcte est importante car les composants de tête SMT de précision peuvent sembler similaires tout en ayant des spécifications mécaniques différentes.

1Confirmez le numéro de pièce.

Vérifiez si le composant existant est identifié comme:

• N510054810AA
• N510002505AA

Il n'est pas recommandé de commander uniquement en fonction de l'apparence.

2Confirmez la machine.

Vérifiez si la machine est:

• CM402
• CM602

3Confirmez la configuration de la tête H8.

Le produit est destiné à une utilisation compatibleApplications pour la tête H8. D'autres types de têtes de placement peuvent utiliser des ensembles de spline différents.

4. Comparer le composant d' origine

Si l'identification est incertaine, fournir des photos montrant:

• Spline à bille complète
• Les deux extrémités de l'arbre
• Position de l'installation
• Marquages existants
• Ensemble de tête connexe

5Diagnostiquer avant de remplacer

6. Inspectez les parties de la tête reliées

Lors de la reconstruction d'une vieille tête H8, il est conseillé d'inspecter en même temps les autres composants d'usure.

Cela peut réduire les temps d'arrêt répétés de la machine causés par le remplacement d'une seule pièce pendant que d'autres composants mécaniques restent usés.

L'installation et l'entretien corrects sont importants, car le spline à bille fonctionne dans un ensemble mécanique de précision.

Q1: Quel est l'objectif principal de l'épingle à bille de tête N510054810AA H8?

Son objectif principal est de guider le mouvement linéaire contrôlé dans l'assemblage de tête de placement H8 compatible.et de soutenir le mouvement répétitif en douceur pendant le ramassage et le placement des composants SMT.

Q2: Cette spline à bille convient-elle à la fois au CM402 et au CM602?

Il est référencé pour les applications compatibles de tête H8 associées aux machines CM402 et CM602.le numéro de pièce existant et la configuration de la tête doivent donc être confirmés avant de commander.

Q3: Quand une spline à bille de tête H8 doit-elle être remplacée?

Le remplacement peut être nécessaire lorsque l'inspection révèle un dégagement mécanique excessif, des mouvements rugueux, des vibrations, un bruit anormal, des dommages dus à la contamination, des déplacements de tête incohérents,ou usure visible de la spline et des composants mécaniques associés.

Q4: Les pièces N510054810AA et N510002505AA sont-elles exactement les mêmes?

Ils peuvent être utilisés comme références connexes pour cette application, mais l'interchangeabilité directe doit être vérifiée par rapport au composant installé, à la configuration de la machine,et la documentation de maintenance disponible avant le remplacement.

Q5: Quelles informations dois-je fournir pour obtenir un devis?

Veuillez fournir le numéro de pièce requis, le modèle de machine, le type de tête H8, la quantité, l'état préféré, le pays de livraison et des photos du composant existant, le cas échéant.Ces détails aident à améliorer l'exactitude des correspondances et l'efficacité des devis.

BesoinN510054810AA / N510002505AA H8 Spline à bille de tête pour CM402 ou CM602?

Veuillez nous envoyer:

• Numéro de pièce requis
• Modèle de machine
• Informations sur la tête H8
• Quantité requise
• Condition préférée
• Destination de livraison
• Photos des composants existants, le cas échéant

Nous pouvons vous aiderIdentification des pièces, confirmation des stocks, devis, délai de livraison, pièces détachées de tête H8 associées et modalités d'expédition internationale.

Envoyez votre demande pour la disponibilité actuelle, le prix et la confirmation de correspondance.
