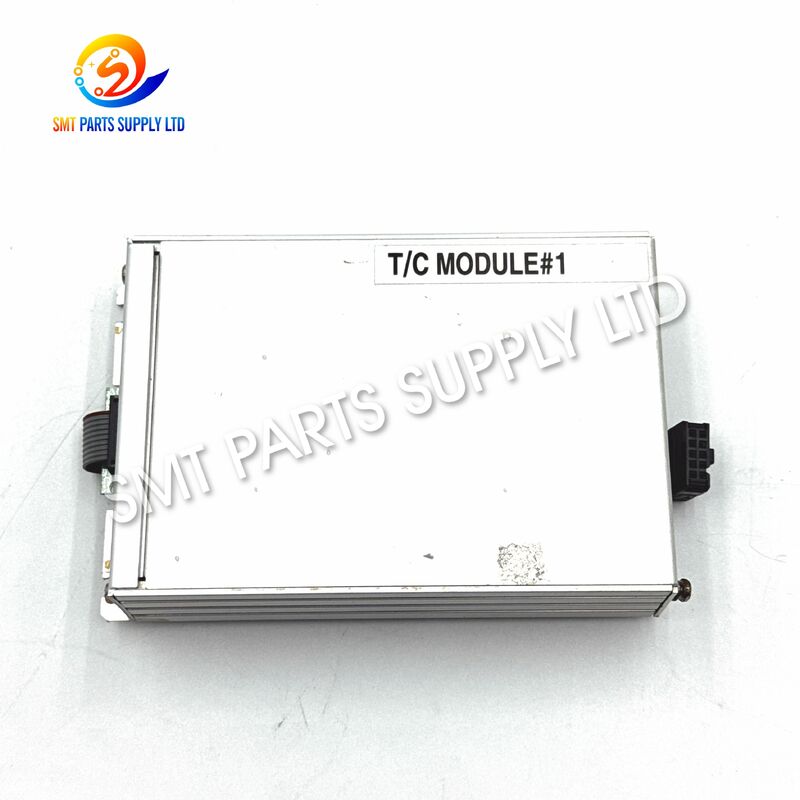

Module de contrôle de température TC HELLER K1404262 pour four de refusion

Le Module de contrôle de température TC HELLER K1404262 est un composant de contrôle électronique utilisé dans les systèmes de contrôle de température des fours de refusion SMT compatibles. Son rôle principal est de prendre en charge une surveillance précise de la température et une régulation thermique stable en traitant les retours du système de détection basé sur des thermocouples du four.

Lors du soudage par refusion SMT, chaque zone de chauffage doit fonctionner dans le profil de température programmé. Un contrôle thermique précis affecte directement le préchauffage, le trempage, la refusion, la température de pointe et les performances de refroidissement. Lorsque le système de contrôle de température est instable, le four peut présenter des lectures de zone anormales, des écarts de température, des alarmes répétées ou des résultats de soudage incohérents.

Le K1404262 est principalement utilisé comme pièce de rechange pour la maintenance, la réparation ou le remplacement lorsque le four installé utilise la même identification de module et la même configuration de contrôle. Avant de commander, les acheteurs doivent comparer le numéro de pièce existant, la révision du PCB, les connecteurs et les informations de la machine pour garantir une correspondance correcte.

Informations clés sur le produit

Cause

Pourquoi les problèmes de contrôle de température des fours de refusion surviennent

Un four de refusion fonctionne en continu à des températures élevées, faisant de son système de contrôle de température une partie importante de la fiabilité de la machine. Après un fonctionnement à long terme, les composants électriques, les thermocouples, le câblage, les connecteurs, les éléments chauffants et les modules de contrôle peuvent développer progressivement des défauts.

Les anomalies de contrôle de température peuvent résulter de plusieurs causes plutôt que du seul module de contrôle.

Un technicien doit inspecter toute la boucle de contrôle de température avant de décider que le K1404262 nécessite un remplacement.

Symptômes typiques

Le système de contrôle de température doit être inspecté lorsque l'une des conditions suivantes apparaît :

• La température de la zone de chauffage fluctue de manière inhabituelle.
• La température réelle ne suit pas la valeur définie.
• Une zone de chauffage ne peut pas atteindre la température requise.
• Les lectures de température disparaissent ou deviennent intermittentes.
• Des alarmes de température se produisent de manière répétée.
• Les profils thermiques deviennent incohérents entre les cycles de production.
• Le four met trop de temps à se stabiliser.
• Un canal de température signale une valeur anormale.
• La qualité de la production change avec l'instabilité de la température du four.
• Le dépannage indique un module de contrôle de température défectueux.

Ces symptômes peuvent être causés par différents composants, un diagnostic systématique est donc recommandé.

Solution

Processus de dépannage recommandé

Lorsqu'un four de refusion présente un problème de contrôle de température, les techniciens peuvent suivre une procédure d'inspection structurée.

1. Vérifier l'alarme de la machine

Examiner le message d'alarme de la machine et déterminer quelle zone ou quel canal de température est affecté.

2. Comparer le point de consigne et la température réelle

Observer si la température réelle de la zone suit la valeur programmée. Un écart important ou continu peut indiquer un problème dans la boucle de contrôle.

3. Inspecter le thermocouple

Vérifier le thermocouple concerné pour détecter des fils cassés, une connexion incorrecte, des bornes desserrées, une contamination ou des dommages physiques.

4. Inspecter le câblage et les connecteurs

Des connecteurs desserrés ou des câbles de signal endommagés peuvent provoquer des lectures de température intermittentes qui peuvent être confondues avec une défaillance du module.

5. Inspecter le circuit de chauffage

Confirmer que l'élément chauffant, les dispositifs de commutation, les composants d'alimentation et les circuits électriques associés fonctionnent correctement.

6. Inspecter le module K1404262

Vérifier le module pour des dommages visibles tels que :

• Traces de brûlure.
• Connecteurs endommagés.
• Corrosion.
• Bornes desserrées.
• Composants fissurés.
• Traces de surchauffe.
• Contamination.

7. Remplacer si confirmé nécessaire

Si le K1404262 existant est confirmé défectueux, remplacez-le par une unité correspondante et effectuez un test de température opérationnel avant de remettre la machine en production.

Spécifications

Comparaison des versions de remplacement

Différentes générations de fours de refusion peuvent utiliser du matériel de contrôle de température différent. Une apparence similaire ne signifie pas toujours une interchangeabilité directe.

Note de sélection importante

Avant de remplacer un module de contrôle, comparez :

• Numéro de pièce.
• Révision du PCB.
• Quantité de connecteurs.
• Position des connecteurs.
• Interface électrique.
• Interface de communication.
• Modèle de four.
• Photographies de la carte existante.

Il n'est pas recommandé de commander uniquement en fonction de l'apparence.

Application

Le module de contrôle de température K1404262 convient aux applications de maintenance impliquant des fours de refusion SMT compatibles utilisés dans la fabrication électronique.

Les applications typiques comprennent :

Le module peut également être conservé comme pièce de rechange critique par les usines exploitant des lignes de production SMT continues.

Comment ça marche

Le processus de contrôle de température fonctionne comme un système en boucle fermée.

Étape 1 : Détection de température

Les thermocouples installés dans le four de refusion détectent la température des zones de chauffage concernées.

Étape 2 : Transmission du signal

Le thermocouple génère un signal électrique lié à la température, qui est transmis au système de contrôle du four.

Étape 3 : Traitement du signal

Le système de contrôle de température traite le signal de retour et détermine la température réelle de la zone.

Étape 4 : Comparaison du point de consigne

La température réelle est comparée à la température cible programmée.

Étape 5 : Réglage du chauffage

Le système de contrôle ajuste la sortie de chauffage correspondante en fonction de la différence de température.

Étape 6 : Régulation continue

Ce processus se répète en continu pour maintenir des conditions thermiques stables pendant la production.

Un système de contrôle fonctionnant correctement contribue à fournir des performances thermiques répétables sur plusieurs cycles de production de PCB.

Comment choisir

La sélection correcte du module est essentielle car les systèmes de contrôle des fours de refusion peuvent varier en fonction de l'année de production, de la version de l'équipement et de la configuration électrique.

1. Confirmer K1404262

Vérifiez que le module installé affiche clairement l'identification K1404262.

2. Vérifier la révision du PCB

Si des informations de révision supplémentaires sont imprimées sur la carte, fournissez-les lors de la demande de devis.

3. Comparer la disposition des connecteurs

Vérifiez la quantité, le type et la position des connecteurs. Des PCB similaires peuvent toujours avoir des configurations électriques différentes.

4. Fournir le modèle du four

Le modèle du four de refusion peut fournir des informations supplémentaires pour la vérification de la compatibilité.

5. Envoyer des photos claires

Pour une confirmation plus précise, fournissez des photographies claires de :

• Module complet.
• Étiquette du produit.
• Face avant.
• Face arrière.
• Zone des connecteurs.

Informations de commande recommandées

Fournir des informations complètes permet de réduire le risque de commander un module incorrect.

Recommandations de maintenance

Pour améliorer la fiabilité du système de contrôle de température :

• Garder l'armoire électrique propre.
• Maintenir une ventilation adéquate de l'armoire.
• Inspecter régulièrement les connecteurs électriques.
• Vérifier les câbles des thermocouples pour détecter tout dommage.
• Enquêter rapidement sur les alarmes de température répétées.
• Éviter d'installer des modules électroniques lorsque l'alimentation est connectée.
• Utiliser une protection appropriée contre les décharges électrostatiques.
• Enregistrer l'historique de remplacement et de réparation des modules.
• Conserver des modules de rechange importants pour les équipements critiques.

La maintenance préventive peut réduire les interruptions de production imprévues et aider à maintenir des performances thermiques constantes.

FAQ

Q1 : Que fait le module de contrôle de température TC K1404262 ?

Le K1404262 est utilisé dans les systèmes de contrôle de température des fours de refusion compatibles. Il prend en charge le traitement des retours de thermocouple et aide le système de contrôle à maintenir des températures stables des zones de chauffage pendant le soudage par refusion de PCB.

Q2 : Le K1404262 peut-il être utilisé dans tous les fours de refusion HELLER ?

Pas nécessairement. Différentes générations et configurations de fours peuvent utiliser différents modules de contrôle de température. Confirmez toujours le numéro de pièce existant, la révision du PCB, la disposition des connecteurs et les informations sur l'équipement avant de commander.

Q3 : Dois-je remplacer le K1404262 si une zone de chauffage ne fonctionne pas ?

Pas immédiatement. Une condition de non-chauffage peut également être causée par le thermocouple, l'élément chauffant, le relais, le câblage, le circuit d'alimentation, le connecteur ou d'autres composants de contrôle. Un dépannage approprié doit être effectué au préalable.

Q4 : Quelles informations sont nécessaires pour la confirmation de compatibilité ?

Veuillez fournir le numéro de pièce K1404262, des photos claires du module existant, le modèle du four, la révision du PCB si disponible, les informations sur les connecteurs et la quantité requise.

Q5 : L'installation professionnelle est-elle recommandée ?

Oui. Le module fait partie du système de contrôle de température du four. L'installation et le dépannage doivent être effectués par du personnel qualifié connaissant les systèmes électriques et de contrôle thermique des fours de refusion industriels.
