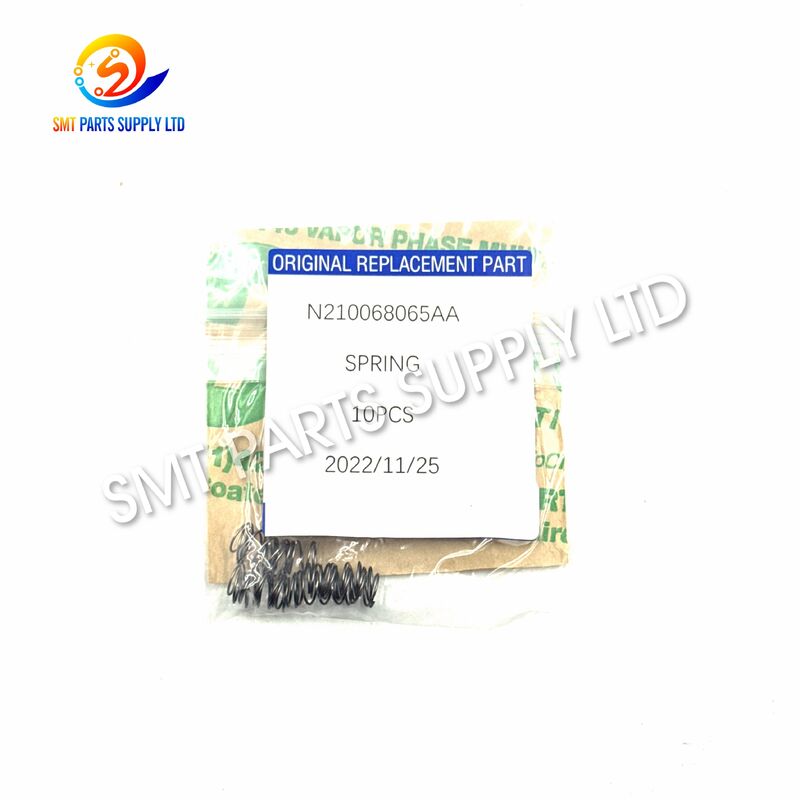

Panasonic N210068065AA Ressort de support de buse pour support CM402 CM602 NPM

LePanasonic N210068065AA support de ressort pour les busesest un composant mécanique petit mais important utilisé dans les ensembles de porte-buse compatibles des machines de placement NPM CM402, CM602 et applicables.le support de la buse se déplace à plusieurs reprisesLe ressort fournit la force de restauration contrôlée requise pour cette action mécanique répétitive.

Lorsqu'un ressort de support existant est fatigué, comprimé en permanence, plié, contaminé ou endommagé mécaniquement, le support de buse peut ne plus retourner en douceur ou de manière cohérente.Le remplacement du ressort usé par le composant N210068065AA correctement assorti permet de rétablir le mouvement mécanique prévu de l'ensemble du support..

Cette pièce convient aux usines de SMT, aux fabricants de EMS, aux services de maintenance des machines, aux entreprises de service d'équipement,distributeurs de pièces détachées nécessitant des composants de remplacement fiables pour l'entretien de la tête de placement.

Le mécanisme de support de buse subit un mouvement répétitif continu pendant la production SMT.une tête de placement peut effectuer des milliers de cycles de fonctionnement dans une courte période de production.

Au fil du temps, plusieurs conditions peuvent affecter le ressort.

Un ressort qui a perdu ses caractéristiques mécaniques de conception peut affecter l'action de retour du porte-buse.Les problèmes de prise ou de placement ne doivent pas être automatiquement attribués au seul ressort.

La buse, le support, l'arbre, le système de vide, la vanne, le capteur, le mécanisme de guidage et le réglage de la machine doivent également être inspectés lors du dépannage des problèmes de tête de placement.

Lorsque l'inspection confirme que le ressort existant est endommagé, déformé, fatigué ou ne fournit plus de force de restauration stable, le remplacement par le ressort correctN210068065AA Résistant de la fontaine du porte-buseest une solution de maintenance pratique.

Le processus de remplacement ne doit pas consister à remplacer simplement le ressort.

Les étapes de maintenance recommandées comprennent:

1. Confirmer le modèle de machine installé.
2. Vérifiez la configuration de la tête.
3. Vérifiez le numéro de pièce existant.
4. Vérifiez l'usure ou la contamination du support de la buse.
5. Retirez le vieux ressort avec soin.
6. Comparez la pièce de rechange avec le composant retiré.
7. Installez le ressort dans la bonne position.
8. Confirmer le mouvement libre du support après installation.
9. Effectuer l'initialisation de la machine et les tests fonctionnels.
10. Observer la stabilité du ramassage et du placement avant la production complète.

La vérification correcte des pièces est particulièrement importante, car des ressorts d'apparence similaire mais ayant des dimensions ou des caractéristiques mécaniques différentes peuvent être utilisés pour différentes configurations de têtes.

Avis de compatibilité:Les séries de machines peuvent contenir différentes configurations de tête de placement.

L'objectif principal de N210068065AA est de fournir:une tension de ressort contrôlée et une force de restaurationà l'intérieur de l'assemblage du support de buse.

Pendant le fonctionnement, le mécanisme de support peut se déplacer sous la force mécanique.

Cette action aide le porteur à revenir à sa position de fonctionnement requise.

Bien qu'il s'agisse d'une pièce mécanique simple, le bon comportement du ressort est important car le support de buse effectue des mouvements répétés tout au long de la production.

Des ressorts de support similaires peuvent être utilisés dans différents ensembles de têtes de placement.

Ces modèles devraientne sont pas automatiquement interchangeablesLes différences de longueur de ressort, de diamètre, de taille de fil, de caractéristiques de compression et de position d'installation peuvent affecter la compatibilité.

Le ressort N210068065AA est principalement utilisé pour l'entretien des mécanismes de support de buse dans les équipements de placement SMT compatibles.

• Maintenance de la machine de placement CM402.
• Le CM602 est en service.
• Maintenance applicable de la machine de placement de NPM.
• Réparation de l'assemblage du support de buse.
• Reconstruction de la tête de placement.
• Maintenance préventive.
• Remplacement de ressort usé.
• Inspection mécanique de la tête.

Pour les services d'entretien exploitant plusieurs machines, les petits composants mécaniques tels que les ressorts de support sont des éléments utiles à conserver dans l'inventaire des pièces de rechange.

Les conditions suivantes peuvent indiquer qu'il est nécessaire d'inspecter le ressort du porte-buse:

• Le mouvement de retour devient lent.
• Le mouvement du support devient inconsistant.
• Le ressort semble constamment comprimé.
• Le ressort est plié ou mécaniquement endommagé.
• La tension du ressort est nettement plus faible.
• Le mécanisme du support se colle parfois.
• Le ressort montre une corrosion ou des dommages à la surface.
• Les performances mécaniques changent après de longues heures de production.
• Le ressort existant a été endommagé pendant l'entretien.

Ces symptômes peuvent également être causés par d'autres composants de la tête. Une inspection mécanique complète est recommandée avant de déterminer la cause finale.

Le ressort N210068065AA fonctionne par un processus de compression et de récupération mécanique simple.

Le ressort est installé à l'intérieur du mécanisme de support de la buse dans sa position spécifiée.

Pendant le fonctionnement de la machine, le mouvement du support provoque une compression du ressort.

Le ressort stocke l'énergie mécanique lorsqu'il est comprimé.

Lorsque la force extérieure diminue, le ressort commence à revenir à sa forme d'origine.

La force du ressort libérée aide le dispositif de maintien de la buse à revenir à sa position mécanique normale.

Le processus se répète en continu pendant les cycles de récupération et de placement des composants.

L'identification correcte est essentielle lors du choix d'un ressort de remplacement pour le porte-buse.

La méthode la plus sûre consiste à confirmer que la documentation des pièces détachées du composant ou du matériel installé spécifie:N210068065AA.

Indiquer le modèle exact de l'équipement, par exemple:

• CM402
• CM602
• Série NPM

Le modèle de la machine ne suffit pas toujours, car différentes configurations de tête peuvent être installées.

La spécification de la tête de placement est importante lorsque plusieurs ensembles de supports sont utilisés dans la même famille de machines.

Lorsque le numéro de pièce original ne peut être confirmé, fournir des photographies claires de:

• Une source existante.
• Le support de la buse.
• Le chef du placement.
• Position d'installation
• Informations d'identification de la machine.

Les mesures importantes des ressorts peuvent inclure:

Deux ressorts peuvent avoir une apparence presque identique tout en ayant des caractéristiques mécaniques différentes.

L'inspection de routine peut aider à identifier les problèmes liés au ressort avant qu'ils n'affectent la stabilité de la production.

La fréquence de maintenance doit être déterminée en fonction des heures de fonctionnement de la machine, de l'environnement de production, des types de composants et des procédures internes de maintenance.

L'installation doit être effectuée par du personnel familiarisé avec l'entretien des machines SMT.

Avant l'installation:

• Arrêtez la machine conformément aux procédures d'entretien.
• Préparez des outils propres et un lieu de travail propre.
• Confirmez le numéro de la pièce de rechange.
• Enregistrez la position initiale du ressort.

Pendant l'installation:

• Ne dépassez pas le ressort.
• Évitez de vous plier sur le côté.
• Gardez le composant propre.
• Vérifiez que les deux extrémités du ressort sont bien fixées.
• Ne pas forcer le dispositif de maintien.

Après installation:

• Vérifiez le mouvement libre du porteur.
• Réassembler correctement la tête de placement.
• Initialisez la machine selon les procédures de maintenance.
• Récupération et placement des composants d'essai.
• Observez la tête réparée avant de revenir à la pleine production.

Les petits composants de précision nécessitent une manipulation appropriée car la déformation pendant le stockage ou le transport peut affecter l'installation.

Les considérations typiques concernant l'inspection et l'emballage sont les suivantes:

• Vérification visuelle avant expédition.
• Vérification du numéro de pièce.
• Inspection de l'état de surface.
• Protection contre le broyage.
• Emballage séparé pour les petits composants.
• Identification de la pièce.
• Carton extérieur adapté au transport international.

Pour les clients qui achètent plusieurs pièces de rechange SMT, le ressort peut être inclus dans une livraison consolidée avec d'autres composants de maintenance de la tête.

N210068065AA fournit une force de restauration mécanique à l'intérieur du mécanisme du support de buse.supportant le fonctionnement mécanique stable de têtes de placement compatibles.

Toutes les configurations de machines n'utilisent pas nécessairement le même ressort.

Un ressort fatigué ou endommagé peut contribuer à des mouvements anormaux de retour du support, mais des problèmes de ramassage peuvent également être causés par la buse, le système de vide, la vanne, l'arbre, la contamination, le capteur,ou usure mécanique.

Veuillez fournir le modèle de la machine, le type de tête de placement, les dimensions détaillées du ressort et des photos claires de l'assemblage du ressort et du support.

Oui, il peut être fourni avec des porte-buse, des arbres, des filtres, des vannes, des buseaux, des ressorts, et d'autres pièces de maintenance de tête de placement pour un devis combiné et une expédition consolidée.
