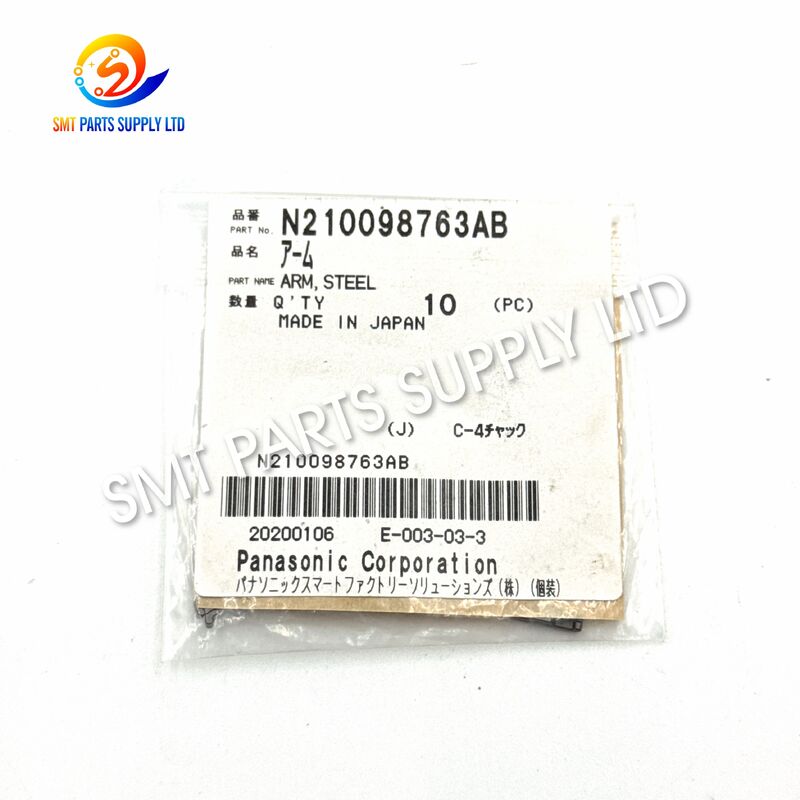

Bras de serrage de précision en acier Panasonic N210098763AB pour CM602 et porte-pièce NPM avec engagement mécanique

Panasonic N210098763AB Bras de serrage en acier pour support CM602 NPM

Le bras de serrage en acier Panasonic N210098763AB est une pièce de rechange mécanique de précision couramment répertoriée pour les ensembles de supports de machine de placement CM602 et NPM SMT. Il est également décrit dans les catalogues de pièces sous les noms de « BRAS, ACIER », « Bras de serrage » ou « Bras de serrage Holder 12 ». Son objectif principal est de fournir un engagement mécanique contrôlé dans le mécanisme de porte-buse ou de tête de placement applicable.

Lors de la production électronique en grand volume, les composants de la tête de placement effectuent des milliers de mouvements opérationnels. Des mouvements répétés, une contamination, un impact mécanique, une installation incorrecte ou l'usure des pièces environnantes peuvent affecter le mouvement et l'engagement du bras de serrage. Le remplacement d'un bras plié, usé, fissuré ou endommagé peut aider à restaurer le fonctionnement mécanique de l'ensemble de support après que le mécanisme complet de la tête ait été inspecté.

Pour une commande précise, les clients doivent fournir le numéro de pièce completN210098763AB, modèle de machine, spécifications de la tête de placement, quantité requise et photographies du composant existant. CM602 et NPM sont les applications les plus régulièrement répertoriées, mais la compatibilité doit être vérifiée par rapport à l'ensemble de support installé et à la liste des pièces de la machine avant l'achat.

La référence N210098763AB est systématiquement identifiée dans les listes de pièces CMS indépendantes comme un bras de serrage en acier associé aux applications de supports CM602 et NPM.

Le bras utilise une structure en acier compacte adaptée aux mouvements mécaniques répétés à l'intérieur du mécanisme de support compatible. Sa forme rigide permet de maintenir la géométrie d'engagement requise lorsque le composant est installé correctement.

Le numéro de pièce completN210098763ABpermet aux équipes de maintenance de distinguer ce composant des bras visuellement similaires utilisés dans d'autres têtes, supports ou générations de machines.

Cette pièce est associée à la section de serrage mécanique de l'ensemble porte-buse ou tête de placement applicable plutôt qu'au système d'alimentation, de servomoteur, de carte de commande, de vanne ou de capteur.

Le bras de serrage peut être stocké dans le cadre d'un inventaire de maintenance SMT pour la réparation de l'équipement, l'entretien planifié et le remplacement d'urgence.

Le produit est compact et peut être emballé individuellement ou consolidé avec d'autres pièces de machines CMS, aidant ainsi les usines étrangères à réduire les coûts d'expédition séparés.

Les clients peuvent soumettre des informations sur la machine et des photographies de pièces anciennes avant de commander. Cela permet d'identifier les différences possibles dans la configuration de la tête, la position du support, le suffixe de révision et les dimensions des composants.

Le bras de serrage fait partie d'un ensemble mécanique mobile. Il peut être nécessaire de le remplacer lorsque l'inspection révèle des dommages physiques, une usure excessive, un mauvais mouvement ou un engagement incorrect.

Des cycles de serrage et de relâchement répétés peuvent user progressivement la zone de contact, la section de pivotement, la surface de montage ou le bord de retenue du bras.

Le taux d'usure peut dépendre :

• Heures de production quotidiennes
• Fréquence du cycle de placement de la tête
• Qualité de maintenance des machines
• Propreté de l'ensemble support
• État du ressort associé
• Alignement du support
• Collisions de composants précédentes
• Pratiques de lubrification, le cas échéant

Une zone de contact usée peut modifier la manière dont le bras engage le composant de support associé.

Une collision de buse, une chute de la tête, un mouvement manuel forcé, une utilisation incorrecte de l'outil ou un corps étranger à l'intérieur du mécanisme peut plier ou endommager le bras.

Même une déformation mineure peut provoquer :

• Mouvement restreint
• Contact inégal
• Engagement incorrect du support
• Interférence mécanique
• Bruit de fonctionnement inhabituel
• Alarmes répétées du support
• Usure accélérée des pièces environnantes

Un bras visiblement plié ne doit pas être redressé et réutilisé sans une évaluation technique appropriée.

De la poussière, des résidus de graisse, des matériaux adhésifs, des fragments de composants cassés ou d'autres contaminants peuvent s'accumuler autour du mécanisme mobile.

La contamination peut :

• Augmenter la friction
• Restreindre le déplacement du bras
• Empêcher un engagement total
• Dommages aux surfaces de contact
• Créer un mouvement inégal
• Affecte l'action du ressort de rappel

Le nettoyage doit être effectué conformément à la procédure d'entretien de la machine.

Le bras en acier peut fonctionner avec un ressort ou un autre mécanisme de rappel. Un ressort faible, cassé, manquant ou mal installé peut provoquer un mouvement anormal du bras.

Remplacer uniquement le bras peut ne pas résoudre le problème lorsque le ressort est endommagé.

Un support, un arbre, un axe de pivotement, une bague, une vis de montage ou un bloc de contact endommagés peuvent exercer une force anormale sur le bras de serrage.

L’ensemble mécanique doit être inspecté avant d’installer le remplacement.

Le bras peut tomber en panne prématurément une fois installé :

• Dans la mauvaise direction
• Dans une position de support incorrecte
• Avec la mauvaise attache
• Avec un ressort inadapté
• Sous une force de serrage excessive
• Sans autorisation adéquate
• Avec une contamination emprisonnée en dessous
• Avec des composants environnants incompatibles

Photographier l'assemblage d'origine avant le démontage peut réduire les erreurs d'installation.

Ces symptômes peuvent également être provoqués par d'autres pièces de l'assemblage de la tête de placement. Une inspection mécanique complète est recommandée avant de décider quel composant doit être remplacé.

L'installation du bras de serrage N210098763AB correctement adapté fournit une solution de réparation pratique lorsqu'il est confirmé que le bras existant est usé, endommagé, déformé ou manquant.

Le bras de remplacement doit correspondre aux éléments requis :

• Forme générale
• Épaisseur du matériau
• Taille du trou de pivot
• Profil de contact
• Orientation de montage
• Position du titulaire
• Point d'engagement du printemps
• Configuration de la tête

Une apparence similaire ne suffit pas à confirmer l’interchangeabilité.

Le code complet doit être écrit comme suit :

N210098763AB

Le suffixe final est important. Les acheteurs ne doivent pas commander uniquement par des descriptions telles que « bras NPM », « pince CM602 » ou « bras de support ».

La pièce peut être utilisée pour :

• Maintenance corrective des machines
• Entretien préventif des têtes de placement
• Réparation du mécanisme porte-buse
• Remise à neuf de machines d'occasion
• Préparation des pièces détachées sur ligne de production
• Remplacement des composants mécaniques endommagés
• Stock de maintenance pour les usines à l'étranger
• Inventaires des sociétés de services d'équipement

La fourniture de la photographie de la pièce ancienne et des informations sur la machine permet au fournisseur de comparer la structure visible avant expédition.

Les photographies recommandées incluent :

Le N210098763AB est le plus souvent répertorié comme bras de serrage pour les équipements CM602 et NPM. Une référence de pièces plus large associe également le code aux configurations NPM-TT2, NPM-W2, CM402, CM212 et DT401. Étant donné que cette liste de modèles plus large n'est pas cohérente dans tous les catalogues, les acheteurs doivent la considérer uniquement comme une référence de vérification plutôt que comme une preuve de compatibilité universelle.

Les informations officielles sur le produit de Panasonic décrivent l'équipement NPM comme une machine de placement modulaire utilisant différentes configurations de têtes de placement. C'est l'une des raisons pour lesquelles la série exacte de machines à elle seule peut ne pas suffire pour la sélection des pièces de rechange.

N210098763AA et N210007284AB apparaissent à côté de N210098763AB dans certaines listes de pièces détachées SMT, mais ces références ne doivent pas être présentées comme des remplacements garantis. Le suffixe, le profil, la configuration de la tête et la position d'installation doivent être vérifiés séparément.

Le bras est couramment commercialisé pour les applications de support CM602. Il peut être utilisé lorsque le bras installé est confirmé comme N210098763AB et doit être remplacé en raison de l'usure ou de dommages physiques.

La pièce est également couramment répertoriée pour l'équipement de placement NPM. La configuration exacte de la machine et de la tête NPM doit être incluse dans la demande, car différents modèles NPM peuvent utiliser différentes têtes de placement et assemblages mécaniques.

N210098763AB peut être envisagé lorsque l’inspection confirme un bras endommagé dans le mécanisme porte-buse ou porte-pince concerné.

Les pièces suivantes doivent être vérifiées en même temps :

• Corps de support
• Ressort de rappel
• Axe de pivotement
• Vis de montage
• Arbre ou douille
• Surface de contact
• Assemblage de buse
• Connexions pneumatiques autour de la tête
• Capteurs liés au positionnement du support
• Butées mécaniques

Les usines exploitant des machines compatibles peuvent conserver des bras de serrage vérifiés dans leur stock de maintenance.

Un plan de stock pratique peut inclure :

Les sociétés de services d'équipement SMT peuvent utiliser le bras pour reconstruire des têtes compatibles ou préparer des machines usagées pour la revente.

Avant de terminer la remise à neuf, les techniciens doivent vérifier :

• Mouvement mécanique libre
• Orientation correcte du bras
• Engagement du titulaire
• Action de retour par ressort
• Calibrage de la tête
• Fonctionnement de la buse
• État d'alarme de la machine
• Résultats du placement à l'essai

Ce bras de serrage peut prendre en charge les activités de maintenance dans :

• Usines de services de fabrication d’électronique
• Installations d'électronique automobile
• Usines d'électronique grand public
• Fabricants de contrôles industriels
• Usines d'équipements de communication
• Entreprises d'assemblage de LED
• Lignes de production d'électronique de puissance
• Usines de tableaux de commande d'appareils électroménagers
• Fabrication d'électronique médicale
• Centres de réparation d'équipements SMT
• Entreprises de distribution de pièces détachées
• Entreprises de remise à neuf de matériel d'occasion

N210098763AB est un composant mécanique passif. Il ne génère pas à lui seul un mouvement électrique, pneumatique ou motorisé.

Le bras reste dans sa position spécifiée dans l'ensemble support. Sa position de repos peut être maintenue par un ressort, une structure pivotante, une géométrie de support ou un autre composant mécanique.

Pendant la séquence de fonctionnement de la machine, la force est transférée via le mécanisme de tête de placement correspondant.

Selon la conception exacte de la tête, cette force peut amener le bras à :

• Tourner
• Changement
• Ouvrir
• Fermer
• Retenir
• Libérer
• Contacter le titulaire
• Revenir à sa position initiale

La surface de contact du bras vient en prise avec le composant de support correspondant. Des dimensions et un alignement corrects permettent au mécanisme de maintenir la relation mécanique requise.

Lorsque la force de commande est supprimée ou inversée, le bras s'éloigne de la position d'engagement.

Un ressort ou un composant connexe peut aider à le ramener à sa position normale.

Le mouvement se répète pendant la production. Un fonctionnement fiable dépend de :

• Géométrie correcte du bras
• Installation correcte
• Nettoyer les surfaces de contact
• Dégagement de pivotement approprié
• État correct du ressort
• Attaches sécurisées
• Composants du support intacts
• Un bon réglage de la machine

La disposition exacte des composants dépend du modèle de tête de placement.

La première condition de sélection est une correspondance exacte avec :

N210098763AB

N'omettez pas la finaleABsuffixe.

Au lieu d’écrire uniquement « NPM », fournissez la désignation complète de la machine.

Les exemples peuvent inclure :

• CM602
• Série NPM exacte
• NPM-W2
• NPM-TT2
• Autre modèle présenté dans la nomenclature de l'équipement

Le modèle complet facilite l'examen de la compatibilité mais ne remplace pas la vérification du numéro de pièce.

Fournissez les spécifications de la tête, l'étiquette d'identification de la tête, la quantité de buse ou le code d'assemblage du support.

La même plate-forme de machine peut être équipée de plusieurs types de têtes.

Vérifiez le remplacement par rapport au bras retiré pour :

Le catalogue de pièces de machines ou la nomenclature doivent être considérés comme la référence de sélection privilégiée.

Dans la mesure du possible, fournissez :

• Numéro de série de la machine
• Numéro de série de la tête
• Code d'assemblage
• Schéma des pièces éclatées
• Numéro de pièce existant
• Dossier d'achat précédent

Le client doit examiner l'état proposé avant de passer la commande.

L’état de fourniture doit être confirmé dans le devis.

Les demandes possibles peuvent inclure :

• Original neuf
• Original utilisé
• Remis à neuf
• Compatible neuf

Le client doit examiner l'état proposé avant de passer la commande.

Indiquez à la fois la quantité de réparation immédiate et la quantité prévue en stock de rechange.

Par exemple:

Envoyez le pays de destination, le code postal, le transporteur préféré et la date de livraison requise.

Ces informations permettent au fournisseur de calculer :

• Options d'expédition disponibles
• Coût de transport estimé
• Exigences d'emballage
• Temps de transit estimé
• Possibilités d'expédition groupées

Avant de demander un devis, préparez les informations suivantes :

Des informations complètes permettent de réduire les retards et les expéditions incorrectes.

Le relevé de commande et l'étiquette d'emballage doivent indiquer le code completN210098763AB.

Le bras doit être inspecté pour :

• Flexion visible
• Fissures
• Bords cassés
• Graves rayures
• Corrosion
• Contamination
• Marques de réparation anormales
• Zones de montage endommagées

Lorsqu'un échantillon de référence est disponible, le bras fourni peut être comparé au profil, à l'épaisseur, à la position du trou et à la forme du contact de l'échantillon.

Le trou de pivotement, la section de contact, l'interface à ressort et l'orientation de montage doivent être vérifiés pour déceler des incohérences évidentes.

La quantité emballée doit être vérifiée par rapport au bon de commande et à la liste de colisage.

Le produit doit être protégé contre :

• Impact
• Compression
• Scratch
• Humidité
• Rouiller
• Mélange avec d'autres références
• Perte de petits composants

L'installation doit être effectuée par des techniciens de maintenance SMT formés.

1. Arrêtez l'équipement en utilisant la procédure d'arrêt approuvée.
2. Isolez l’énergie électrique et pneumatique si nécessaire.
3. Déplacez la tête de placement vers une position de maintenance sûre.
4. Enregistrez la structure actuelle du support avant le démontage.
5. Prenez des photos des positions du bras, du ressort, du support et des attaches.
6. Retirez le bras existant avec des outils appropriés.
7. Inspectez le bras retiré pour déceler toute usure, fissure ou courbure.
8. Vérifiez le support, l'axe de pivotement, le ressort, les vis et les composants environnants.
9. Nettoyez soigneusement la zone de montage.
10. Comparez le nouveau bras avec le composant retiré.
11. Confirmez le sens de montage correct.
12. Installez le bras sans appliquer de force excessive.
13. Réinstallez correctement le ressort et les composants associés.
14. Vérifiez que le mécanisme bouge librement.
15. Étalonnage complet de la machine si nécessaire.
16. Faites fonctionner la machine en mode maintenance ou test.
17. Confirmez qu’aucune alarme associée ne subsiste.
18. Effectuez un test de production contrôlé.
19. Réinspectez l’ensemble après le cycle de test.
20. Enregistrez le remplacement dans le journal de maintenance.

Suivez toujours le manuel de maintenance approuvé et la procédure de sécurité sur le lieu de travail pour la machine spécifique.

Nettoyer le mécanisme selon le programme d'entretien. N'utilisez pas de produits chimiques inappropriés ou d'outils abrasifs sur des surfaces de précision.

Vérifiez :

• Structure courbée
• Fissures
• Montage lâche
• Usure inégale
• Corrosion
• Mouvement restreint
• Marques de contact anormales

Le bras peut sembler endommagé parce que le ressort associé est faible, cassé ou mal installé.

Ne forcez pas le support au-delà de sa plage de déplacement normale. Une force excessive peut endommager le bras, le support, le ressort ou la section pivot.

Un dossier utile doit contenir :

• Numéro de machine
• Numéro de série de la machine
• Modèle de tête
• Date de défaillance
• Symptôme observé
• Numéro de pièce supprimé
• Numéro de pièce installée
• Nom du technicien
• Résultat du test
• Date de l'inspection de suivi

Conservez les pièces de rechange :

• Dans des sachets individuels étiquetés
• Dans un environnement sec
• Loin des matériaux corrosifs
• Protégé des chocs
• Séparé par numéro de pièce
• Dans une armoire de pièces détachées fermée

Les frais de transport, le délai de livraison et la disponibilité d'expédition sont confirmés en fonction de la destination, du poids du colis, de la quantité commandée et du service sélectionné.

Nous nous concentrons sur les pièces de rechange pour l’assemblage électronique et les équipements de production SMT.

Les clients peuvent fournir le numéro de pièce, le modèle de machine et les photographies du produit avant de commander.

N210098763AB peut être emballé avec d’autres éléments requis, notamment :

• Buses CMS
• Pièces d'alimentation
• Filtres
• Capteurs
• Vannes
• Moteurs
• Pilotes
• Tableaux de contrôle
• Ceintures
• Câbles
• Titulaires
• Ressorts
• Roulements
• Pièces de machines mécaniques

Nous prenons en charge les demandes provenant d’Europe, d’Amérique du Nord, d’Asie du Sud-Est et d’autres marchés étrangers.

Le devis peut préciser :

• État offert
• Numéro de pièce
• Quantité
• Prix ​​unitaire
• Délai de mise en œuvre
• Méthode d'emballage
• Option d'expédition
• Conditions de paiement
• Conditions de garantie

Les petits composants mécaniques sont étiquetés et protégés pour réduire les dommages ou le mélange pendant le transport international.

N210098763AB est un bras de serrage mécanique en acier couramment répertorié pour les ensembles de supports de machine de placement compatibles CM602 et NPM. Il prend en charge le mouvement de serrage ou de retenue du mécanisme mécanique associé.

Aucune compatibilité universelle ne doit être supposée. Les machines NPM peuvent utiliser différentes têtes de placement et configurations de supports. Veuillez fournir le modèle exact de la machine, les spécifications de la tête, la nomenclature de l'équipement et les photographies des pièces anciennes avant de commander.

Il ne faut pas supposer une interchangeabilité directe. Bien que les deux références apparaissent dans les listes de pièces associées, le suffixe, les dimensions, le profil, la position du support et la configuration de l'équipement doivent être vérifiés avant le remplacement.

Veuillez fournir le N210098763AB, la quantité requise, le modèle de machine, le type de tête, la condition d'approvisionnement préférée, le pays de destination, le code postal et des photographies claires du composant existant et de la position d'installation.

Oui. Veuillez envoyer les références et les quantités des buses, supports, ressorts, filtres, vannes, capteurs, courroies, moteurs, pilotes, pièces d'alimentation ou tableaux de commande requis pour une vérification et un emballage consolidés.

Veuillez envoyer le numéro de pièce complet, la quantité, le modèle de machine, les informations sur la tête de placement, la destination et les photographies du produit pour un devis précis.

SMT PARTS SUPPLY LTD

Personne de contact:Thomas Tang
Département:Département des ventes
Téléphone:+86 13861307079
E-mail: tomas@smtmachine-parts.com
Adresse:D-D526, Haye TechnoPark, No. 93 Weihe Road, district du parc industriel, Suzhou, Jiangsu, 215127, Chine

Nous acceptons les demandes des usines SMT, des fabricants de produits électroniques, des sociétés de maintenance, des rénovateurs d'équipements et des distributeurs de pièces de rechange.

Panasonic et tous les noms de modèles d'équipement référencés sont utilisés uniquement pour expliquer l'application prévue et faciliter l'identification des pièces de rechange. Toutes les marques appartiennent à leurs propriétaires respectifs. La disponibilité, l'état, la compatibilité, la garantie et les conditions de livraison du produit sont soumis au devis final.
