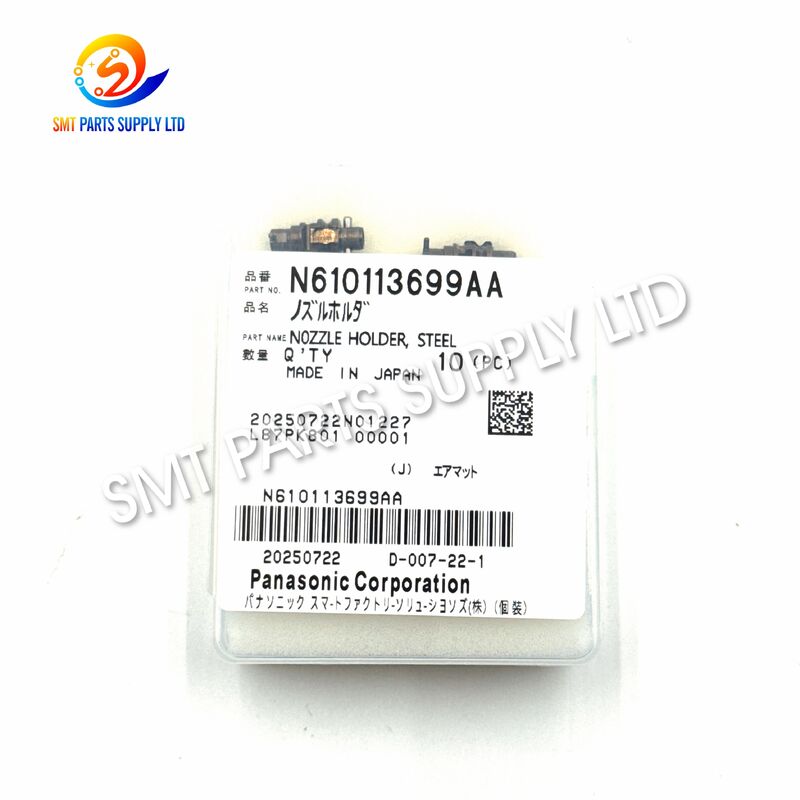

Panasonic N610113699AA Support de buse en acier pour tête NPM H16

Le porte-buse en acier Panasonic N610113699AA est un composant mécanique de précision utilisé dans les ensembles de têtes de placement à grande vitesse NPM compatibles. Il fournit l'interface de support mécanique et de positionnement requise pour les opérations stables d'installation, de mouvement et de ramassage des composants de la buse. Les références de produits accessibles au public identifient généralement cette pièce comme un support de tête NPM H16 ou 16 buses, avec des références supplémentaires au NPM-D3 et à certaines configurations NPM-W ou NPM-W2 à 16 têtes. La configuration de la machine doit toujours être vérifiée avant de commander.

Fabriqué en acier pour une résistance mécanique et une stabilité dimensionnelle, le support est destiné aux environnements de production CMS exigeants où les têtes de placement fonctionnent en continu à grande vitesse. Un porte-buse correctement adapté aide à maintenir l’alignement de la buse, un mouvement vertical contrôlé, une prise de vide fiable et un placement reproductible des composants.

Le support N610113699AA convient à la maintenance préventive, à la reconstruction de la tête de placement, au remplacement des pièces endommagées et à l'inventaire de pièces de rechange à long terme. Il peut être fourni aux usines SMT, aux fabricants EMS, aux sociétés de services d'équipement, aux reconstructeurs de machines et aux distributeurs internationaux de pièces de rechange.

Avant l'expédition, les clients doivent fournir le modèle de la machine, le type de tête de placement, le numéro de pièce complet et des photographies claires du composant existant. Ce processus de confirmation réduit le risque de commander un porte-buse visuellement similaire mais mécaniquement différent.

Les listes publiques associent également N610113699AA à des références de suffixes ultérieures telles que N610113699AB ou N610113699AC, tandis que N210081891AB apparaît dans certaines descriptions de détenteurs ou listes de composants principaux associés. Ces numéros ne doivent pas être automatiquement traités comme interchangeables sans confirmation technique.

Le porte-buse fonctionne à l'intérieur d'un système mécanique à grande vitesse. Pendant la production, il peut subir un mouvement vertical continu, des accélérations répétées, des vibrations, une pression de contact et une exposition à des résidus de flux, de la poussière, de l'huile ou de fines particules. Même lorsque la machine de placement reste opérationnelle, la détérioration progressive du support peut réduire la stabilité du ramassage et du placement.

Un fonctionnement continu peut user progressivement les surfaces de contact, de guidage ou d'appui du support. De petits changements dimensionnels peuvent affecter la relation entre la buse, l'arbre, le ressort et les composants de tête environnants.

Une configuration incorrecte de la buse, un composant surélevé, un chargeur endommagé, un PCB déformé, une erreur de programmation ou une collision accidentelle de la tête peuvent plier ou endommager le support. Une pièce peut paraître normale extérieurement tout en présentant une déformation mineure qui affecte le mouvement.

De la poussière, des particules de pâte à souder, des résidus d'adhésif ou du lubrifiant séché peuvent pénétrer dans le mécanisme mobile. La contamination augmente la friction et peut empêcher le mouvement fluide du support.

L'utilisation d'outils inappropriés, une force excessive, des lubrifiants incorrects ou une méthode de nettoyage inappropriée peuvent endommager les surfaces de précision. Un porte-buse ne doit jamais être poli, meulé ou modifié sans une procédure technique approuvée.

Des porte-buses similaires peuvent présenter de légères différences structurelles. L'installation d'une mauvaise révision peut entraîner un mauvais ajustement, une course limitée, un bruit inhabituel ou une rétention instable de la buse.

Les lignes SMT à grand volume peuvent fonctionner en continu pendant plusieurs équipes. Des mouvements répétés augmentent éventuellement le risque de fatigue, de relâchement, d'usure de la surface ou de variation de position.

Toutes les erreurs de ramassage ou de placement ne sont pas causées par le porte-buse. La buse, l'arbre, le filtre à vide, le joint torique, le ressort, le capteur, l'électrovanne, le système de caméra, la configuration du chargeur, le support PCB et l'étalonnage de la machine doivent également être inspectés.

Le remplacement d'un porte-buse usé, déformé, contaminé ou mal installé peut restaurer l'interface mécanique correcte entre la buse et la tête de placement. L'objectif n'est pas simplement d'installer un nouveau composant métallique, mais de retrouver un mouvement contrôlé, une rétention sécurisée des buses et une hauteur de ramassage constante.

La solution recommandée comprend quatre étapes :

Vérifiez le numéro de pièce complet imprimé sur l'ancien support ou sur la documentation de la machine. Confirmez si le numéro requis est N610113699AA ou une autre révision.

Examinez l'arbre de la buse, le ressort, le joint, le filtre, la pince, le chemin d'aspiration et les composants environnants du support. L'installation d'un nouveau support avec un arbre usé ou un joint endommagé peut ne pas résoudre le problème d'origine.

Utiliser les outils appropriés et suivre la procédure d'entretien des équipements. Évitez les pressions latérales, les chocs, les insertions forcées ou les modifications non approuvées.

Après l'installation, effectuez des tests de mouvement des buses, des contrôles du vide, une confirmation de la hauteur des buses, des tests de ramassage, une reconnaissance visuelle et un essai de placement avant de remettre la machine en pleine production.

Les dimensions exactes, la tolérance, le traitement de surface, les gammes de séries compatibles et les révisions des têtes de placement ne sont pas systématiquement disponibles dans la documentation publique. Les acheteurs ne doivent pas sélectionner ce produit uniquement en fonction de son apparence ou de ses dimensions approximatives. La compatibilité finale doit être confirmée par le numéro de pièce complet et les informations sur la machine.

Certaines références commerciales décrivent les versions N610113699AB ou N610113699AC associées comme des supports en acier d'environ 10 × 20 mm ; cependant, cela doit être considéré comme une référence plutôt que comme une spécification dimensionnelle garantie pour chaque révision.

Le porte-buse N610113699AA est principalement utilisé dans les équipements de placement de composants électroniques CMS. Son application est étroitement liée au mécanisme de tête de placement à grande vitesse chargé de prélever les composants des chargeurs et de les positionner sur les cartes de circuits imprimés.

Les catalogues publics et les références de fournisseurs connectent généralement le N610113699AA aux applications NPM à 16 buses ou à tête H16. Un catalogue de pièces distinct l'associe également aux unités porte-buses à 16 têtes NPM-W et NPM-W2.

• Fabrication d'appareils électroniques grand public
• Assemblage d'électronique automobile
• Production de tableaux de commande industriels
• Fabrication d'équipements de communication
• Assemblage de produits LED
• Fabrication d'électronique médicale
• Production de matériel informatique et serveur
• Fabrication d'alimentations et d'onduleurs
• Lignes de support pour l'emballage des semi-conducteurs
• EMS et fabrication électronique sous contrat
• Entreprises de maintenance d’équipements SMT
• Entreprises de reconstruction de machines SMT d'occasion
• Distributeurs de pièces détachées électroniques
• Centres de formation technique et de réparation

Une tête de placement SMT utilise une buse pour prélever les composants électroniques des chargeurs de bande, des plateaux, des bâtons ou d'autres systèmes d'alimentation en composants. La buse doit être maintenue dans une position mécanique précise tout en se déplaçant verticalement, en tournant, en appliquant le vide et en plaçant les composants.

Le porte-buse fait partie de la structure mécanique qui soutient ce processus.

La buse compatible est installée dans le mécanisme de la tête. Le support aide à maintenir la relation correcte entre la buse et les composants de tête environnants.

Lors du ramassage, la tête abaisse la buse vers le composant. Le support doit permettre ou supporter un mouvement contrôlé sans frottement ni relâchement anormal.

Le vide est appliqué via le système de buses. Un positionnement mécanique stable aide la buse à entrer en contact correctement avec le composant et à maintenir l'aspiration.

Après le ramassage, le composant peut être inspecté par le système de vision industrielle. Une position irrégulière de la buse peut affecter le centrage des composants, la reconnaissance de la rotation ou la cohérence de la hauteur.

La tête se déplace vers l'emplacement programmé du PCB et place le composant. Le positionnement précis du support contribue à un mouvement et un placement reproductibles de la buse.

Le cycle se répète à grande vitesse. Le titulaire doit maintenir des performances stables tout au long de milliers ou de millions de cycles de fonctionnement.

Le remplacement d'un support doit donc être traité comme faisant partie d'une inspection mécanique complète du système de vide plutôt que comme une action de maintenance isolée.

1. Confirmez le modèle de machine et le modèle de tête.
2. Comparez le nouveau numéro de pièce avec le composant supprimé.
3. Vérifiez le support pour déceler toute trace de rouille, de marques d'impact, de rayures ou de déformation.
4. Inspectez l’arbre d’accouplement, le ressort, le joint et la buse.
5. Nettoyez la zone d'installation avec une méthode d'entretien approuvée.
6. Préparez des outils adaptés et une surface de travail propre.
7. Enregistrez le sens de montage d'origine avant le démontage.

1. Évitez de toucher inutilement les surfaces de précision.
2. N'utilisez pas de force excessive.
3. Gardez le support droit pendant l'insertion.
4. Installez les ressorts et les joints correspondants dans le bon sens.
5. Confirmez un mouvement libre et fluide.
6. Serrez les fixations selon la norme d'entretien.
7. Ne meulez pas, ne pliez pas, ne polissez pas et ne percez pas le support.

1. Vérifiez manuellement les mouvements lorsque cela est autorisé.
2. Exécutez la procédure de diagnostic de la tête de la machine.
3. Vérifiez l'installation et le retrait de la buse.
4. Vérifiez la stabilité du capteur à vide.
5. Confirmez la hauteur et le centrage de la buse.
6. Exécutez un placement d'essai à basse vitesse.
7. Inspectez les composants placés pour déceler tout décalage ou tout dommage.
8. Augmentez progressivement la vitesse de production.
9. Surveillez les alarmes et récupérez les données d’erreur.
10. Enregistrez la date de maintenance et le numéro de pièce installée.

Choisir le bon support nécessite plus que correspondre au nom général du produit. Différentes têtes de placement peuvent utiliser des supports qui semblent presque identiques mais diffèrent en termes de longueur, de géométrie d'interface, de disposition des ressorts, de détails d'usinage, de traitement de surface ou de révision de production.

Il s'agit du numéro principal demandé pour le porte-buse en acier et est largement référencé pour l'utilisation de têtes NPM H16 ou 16 buses.

Ces numéros de suffixe apparaissent dans les références commerciales et d'expédition en tant que révisions ultérieures ou associées des supports en acier. Ils peuvent représenter des mises à jour de révision, une numérotation logistique ou des versions de production compatibles. L'interchangeabilité doit être confirmée avant expédition.

Ce numéro apparaît dans certains titres de produits et listes de composants de tête compatibles avec N610113699AA. Il doit être traité comme un numéro associé ou faisant référence à une référence croisée jusqu'à ce que la documentation de la machine confirme sa relation exacte.

Veuillez fournir les informations suivantes lors de l’envoi d’une demande :

• Numéro de pièce requis : N610113699AA
• Modèle de machine :
• Modèle de tête de placement :
• Numéro de série de la machine :
• Condition requise :
• Quantité requise :
• Photo de l'ancienne pièce :
• Pays de destination :
• Date de livraison souhaitée :

Ce format permet au fournisseur de vérifier efficacement la compatibilité, le stock, le prix, l'emballage et les options d'expédition.

Le devis doit indiquer clairement l'état proposé. Les photographies du produit, l'emballage, les conditions de garantie et la portée des tests doivent être examinés avant l'achat.

Les composants de la tête CMS de précision doivent être emballés avec soin pour éviter les collisions, l'humidité, la poussière et les dommages de surface pendant le transport.

1. Inspection visuelle propre.
2. Sachet de protection individuel ou petite boîte.
3. Matériau de rembourrage anti-impact.
4. Étiquette d'identification du numéro de pièce.
5. Confirmation de quantité.
6. Carton d'exportation solide.
7. Étiquette d'expédition extérieure.
8. Photographie avant expédition si nécessaire.

Les clients doivent fournir une adresse de livraison complète, une personne de contact, un numéro de téléphone, un code postal et des informations sur l'importateur avant l'expédition.

Pour préserver l’état du porte-buse en acier :

• Stockez la pièce dans un local propre et sec.
• Conservez-le dans un emballage protecteur jusqu’à l’installation.
• Évitez une humidité élevée et des produits chimiques corrosifs.
• Évitez tout contact avec la poussière, la pâte à souder, l'adhésif et les particules métalliques.
• N'empilez pas de produits lourds sur le support.
• Évitez les impacts directs ou les chutes.
• Utilisez des gants propres lorsque vous manipulez des surfaces de précision.
• Séparez les nouvelles pièces des composants retirés ou endommagés.
• Conserver l'étiquette d'identification avec le produit.
• Appliquez le contrôle des stocks aux pièces de rechange plus anciennes.
• Inspectez le stock à long terme avant l’installation.

La fréquence de maintenance doit suivre l'utilisation de la machine, l'environnement de production, la vitesse de placement, le type de composant et la procédure de service du fabricant de l'équipement.

Le numéro de pièce, le modèle de machine, la tête de placement et la confirmation photographique aident à réduire les commandes incorrectes.

Les demandes de pièces uniques ou de petites quantités peuvent être prises en charge pour les besoins de réparation urgents, sous réserve des conditions d'approvisionnement actuelles.

Le porte-buse peut être expédié avec des buses, des arbres, des filtres, des ressorts, des capteurs, des vannes, des alimentateurs, des moteurs, des courroies, des cylindres, des cartes et d'autres pièces de rechange SMT.

L'emballage d'exportation, les factures commerciales, les listes de colisage et les méthodes d'expédition internationales courantes peuvent être organisés en fonction des exigences de la commande.

Fournir des informations complètes au début permet de vérifier plus rapidement la disponibilité, le prix, l’état et le délai de livraison.

Les clients réguliers peuvent établir une liste de pièces de rechange basée sur les modèles de machines, les quantités de la ligne de production, l'historique des pannes et les plans de maintenance préventive.

Avant de passer une commande, veuillez confirmer :

Le porte-buse en acier N610113699AA est communément référencé pour les applications de têtes de placement NPM H16 ou 16 buses. Certains catalogues de produits l'associent également au NPM-D3 et à certaines configurations NPM-W ou NPM-W2 à 16 têtes. Étant donné qu'un modèle de machine peut utiliser différentes versions de tête, veuillez confirmer le modèle de tête installé et l'ancien numéro de pièce avant de commander.

Les suffixes AB et AC apparaissent dans les références commerciales publiques sous la forme de numéros de porte-buses en acier révisés ou associés. Cependant, un changement de suffixe peut indiquer une révision d’ingénierie, de production ou de logistique. Veuillez fournir l'étiquette de la pièce ancienne, le modèle de la machine, le type de tête de placement et des photographies afin que la compatibilité puisse être vérifiée avant l'expédition.

N210081891AB apparaît avec N610113699AA dans certains titres de fournisseurs et listes de composants principaux, mais la relation exacte n'est pas définie de manière cohérente dans les informations publiques. Il peut s'agir d'un composant associé, d'une référence d'assemblage ou d'une référence croisée. Les deux numéros ne doivent pas être traités comme identiques sans vérifier la documentation de la machine ou la pièce physique.

Veuillez envoyer le numéro de pièce complet, le modèle de machine, le modèle de tête de placement, l'état requis, la quantité, le pays de destination et des photographies claires du support existant. Pour les commandes urgentes, indiquez également la date de livraison requise et si des conditions alternatives ou des révisions confirmées sont acceptables.

Un support endommagé peut contribuer à un mouvement instable de la buse, à des erreurs de capture, à des chutes de composants ou à une variation de placement. Cependant, des problèmes similaires peuvent également être causés par la buse, l'arbre, le filtre, le ressort, le joint sous vide, l'électrovanne, l'alimentateur, la caméra ou l'étalonnage. Une inspection complète de la tête est recommandée avant de remplacer des pièces.

Vous recherchez le porte-buse en acier Panasonic N610113699AA ou d'autres pièces de rechange pour tête de placement CMS ?

Envoyez-nous votre modèle de machine, votre modèle de tête, le numéro de pièce requis, la quantité, l'état du produit et des photographies de pièces anciennes. Notre équipe commerciale vérifiera la disponibilité et fournira un devis, un calendrier de livraison, les détails de l'emballage et les options d'expédition.

Pour un devis plus rapide, veuillez utiliser le titre de la demande :

Demande pour Panasonic N610113699AA Support de buse en acier

Veuillez inclure :

• Modèle de machine
• Modèle de tête de placement
• Quantité requise
• Condition requise
• Photographies anciennes
• Pays de destination
• Date de livraison prévue
