Bec de SMT
Created with Pixso. Panasonic N610113250AC Porte-buse fritté pour poseuse CMS CM402 à 8 têtes

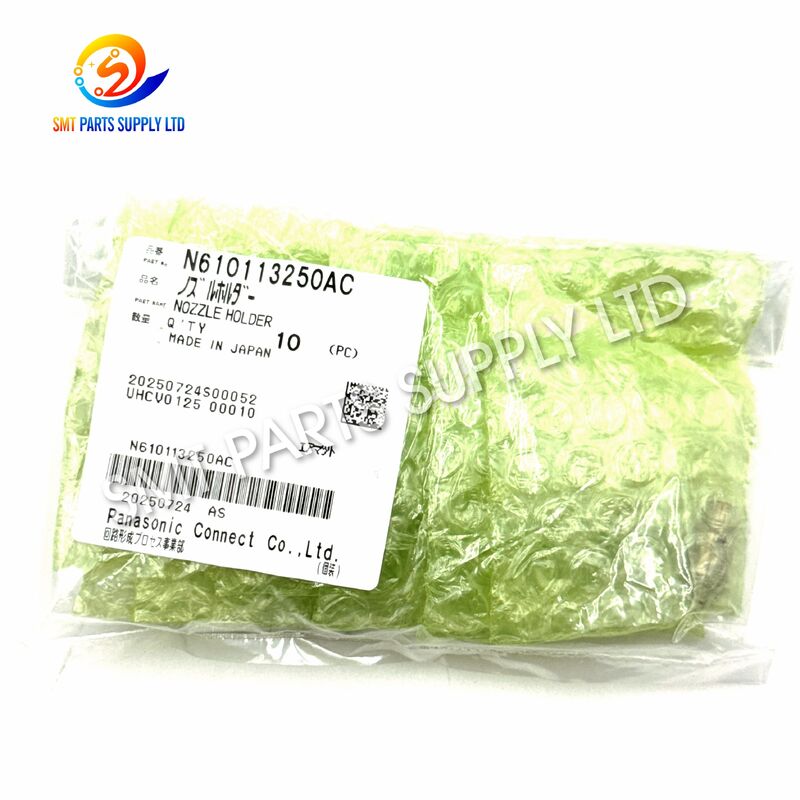

Panasonic N610113250AC Porte-buse fritté pour poseuse CMS CM402 à 8 têtes

Nom De La Marque: Panasonic
Numéro De Modèle: N610113250AC
Informations détaillées
Lieu d'origine:
CHINE ET JAPON
Marque:
Panasonic
Nom du produit:
Porte-buse fritté
Numéro de pièce:
N610113250AC
Description standard:
Porte-buse, fritté
Famille partielle:
Série N610113250
Catégorie de produit:
Pièce de rechange pour tête de placement SMT
Catégorie de machines:
Machine de prélèvement et de pose SMT
Modèle de machine commun:
CM402
Configuration de la tête commune:
Configuration à 8 têtes
Fonction principale:
Supporte et positionne la buse de placement
Fonction secondaire:
Guide les mouvements répétés de la buse
Position d'installation:
Mécanisme de buse à tête de placement
Structure matérielle:
Construction mécanique frittée
Application:
Ramassage et placement des composants électroniques
Utilisation appropriée:
Entretien, réparation et remise à neuf de la tête
Industrie concernée:
Fabrication de l'électronique
Chaîne de production appropriée:
Ligne d'assemblage automatisée de PCB
Options de conditions:
Nouveau d'origine ou compatible
unité:
Une pièce
Mettre en évidence:

Porte-buse SMT Panasonic CM402

,

Porte-buse SMT fritté

,

Buse pour poseuse CMS à 8 têtes

Description du produit

Support de buse fritté Panasonic N610113250AC pour CM402 8-têtes SMT

Panasonic N610113250AC Porte-buse fritté pour poseuse CMS CM402 à 8 têtesPanasonic N610113250AC Porte-buse fritté pour poseuse CMS CM402 à 8 têtesPanasonic N610113250AC Porte-buse fritté pour poseuse CMS CM402 à 8 têtes

Le Panasonic N610113250AC est un support de buse fritté de précision conçu pour être utilisé dans les mécanismes de têtes de placement SMT compatibles. Il prend en charge l'installation, le positionnement, le guidage et le mouvement répété de la buse de placement lors des opérations automatisées de prélèvement et de placement de composants.

Ce composant est couramment référencé pour les applications de placement SMT CM402 à 8 têtes. Pendant la production, le support de buse fonctionne en continu pendant que la machine prélève les composants des alimentateurs, les transporte à travers le processus de reconnaissance par vision et les place avec précision sur les cartes de circuits imprimés.

Un support de buse correctement adapté aide à maintenir un siège de buse stable, un déplacement vertical fluide, un prélèvement par aspiration fiable et des performances de placement cohérentes. Le N610113250AC convient à la maintenance préventive, à la remise à neuf des têtes de placement, aux réparations d'urgence des machines et aux stocks de pièces de rechange critiques.

Étant donné que les machines peuvent avoir différentes configurations de tête et révisions d'ingénierie, les acheteurs doivent confirmer le numéro de pièce complet, le suffixe, le modèle de machine, le type de tête et le composant existant avant de passer une commande.

Identification du produit
Article Informations sur le produit
Marque Panasonic
Numéro de pièce principal N610113250AC
Nom standard du produit Support de buse, fritté
Type de produit Composant mécanique de tête de placement SMT
Référence machine courante CM402
Référence de tête courante Configuration de placement à 8 têtes
Catégorie de produit Pièce de rechange pour machine SMT Pick-and-Place
Fonction principale Supporte, positionne et guide la buse de placement
Zone d'installation Mécanisme de buse de tête de placement
Utilisation typique Maintenance, réparation, remise à neuf et remplacement
Options de condition Neuf d'origine ou neuf compatible
Unité de vente Pièce
Qu'est-ce que le support de buse N610113250AC ?

Le N610113250AC est un composant de support mécanique installé à l'intérieur d'une tête de placement SMT compatible. Son objectif principal est de maintenir et de guider la buse utilisée pour prélever les composants électroniques des alimentateurs et les placer sur les pastilles des PCB.

Bien que le support de buse soit relativement petit, il participe à chaque cycle de placement de composants. Une machine de production peut effectuer des milliers de mouvements répétés par heure, ce qui rend la stabilité, la précision dimensionnelle, le fonctionnement fluide et l'installation correcte particulièrement importants.

Le support doit fonctionner en collaboration avec la buse, l'arbre, le ressort, le joint, le circuit de vide, la tête de placement, les capteurs et le système de contrôle. L'usure ou les dommages de tout composant connecté peuvent affecter les performances de prélèvement et de placement.

Fonctions principales du produit
Fonction Description
Support de buse Fournit une position d'installation stable pour la buse de placement
Contrôle du positionnement Aide à maintenir la buse correctement alignée à l'intérieur du mécanisme de la tête
Guidage vertical Supporte le mouvement vertical contrôlé de la buse vers le haut et vers le bas
Transmission du mouvement Transfère le mouvement mécanique de la tête de placement à la buse
Support de prélèvement par aspiration Aide à maintenir un siège de buse correct pendant le prélèvement par aspiration
Stabilité du placement Supporte des cycles de prélèvement et de placement de composants cohérents
Remplacement de maintenance Permet de remplacer les composants du support usés ou endommagés
Remise à neuf de la tête Utilisé lors de l'inspection et de la reconstruction des ensembles de têtes de placement
Pourquoi l'état du support de buse est important

La buse de placement entre directement en contact avec les composants électroniques ou les soulève, mais ses performances dépendent également du support qui la soutient.

Un support correctement sélectionné et installé peut aider à fournir :

  • Installation stable de la buse.
  • Mouvement vertical fluide.
  • Positionnement précis de la buse.
  • Prélèvement de composants répétable.
  • Présentation cohérente des composants à la caméra de vision.
  • Mouvement de retour de buse fiable.
  • Réduction du jeu mécanique.
  • Fonctionnement stable pendant la production à haute vitesse.
  • Calibration plus facile de la tête de placement.
  • Risque réduit de défauts de prélèvement répétés.

Un support incorrect ou usé peut entraîner un mouvement incohérent, un jeu excessif, un décalage de la buse, une hauteur de prélèvement anormale ou des performances de vide irrégulières.

Deux supports de buse peuvent sembler similaires tout en ayant des structures internes, des tolérances dimensionnelles, des interfaces d'installation ou des suffixes de révision différents. Le numéro de pièce complet doit donc être vérifié avant de commander.

Cause : Pourquoi un support de buse nécessite un remplacement
1. Usure mécanique à long terme

Le support fonctionne de manière répétée lors de chaque cycle de prélèvement et de placement. Au fil du temps, les surfaces de contact, les zones de guidage et les interfaces internes peuvent s'user.

Les résultats typiques incluent :

  • Augmentation du jeu mécanique.
  • Positionnement instable de la buse.
  • Mouvement vertical irrégulier.
  • Réduction de la répétabilité du placement.
  • Vibration anormale de la buse.
2. Poussière et contamination de production

Les environnements de production SMT peuvent contenir de la poussière de composants, des particules de PCB, de la brume d'huile, des résidus de pâte à souder, des matériaux adhésifs et d'autres contaminants.

La contamination peut provoquer :

  • Mouvement restreint du support.
  • Augmentation du frottement interne.
  • Blocage du passage de vide.
  • Mauvais siège de la buse.
  • Action de retour irrégulière.
3. Collision de buse

La buse peut entrer en collision avec :

  • Alimentateurs mal positionnés.
  • Composants de PCB surélevés.
  • Dispositifs de fixation de carte.
  • Bords de plateau.
  • Composants mal alignés.
  • Coordonnées de placement incorrectement programmées.

La force d'impact peut passer à travers la buse et endommager ou déformer le support.

4. Installation incorrecte de la buse

L'installation d'une buse inadaptée, le forçage de la buse en position ou son mauvais siège peuvent exercer une contrainte anormale sur le support.

5. Maintenance inappropriée

Le support peut être endommagé par :

  • Outils de retrait inadaptés.
  • Force d'installation excessive.
  • Produits de nettoyage inappropriés.
  • Lubrifiants non approuvés.
  • Démontage incorrect.
  • Contamination pendant l'entretien.
6. Incompatibilité de révision

L'utilisation d'un support d'apparence similaire avec le mauvais suffixe peut entraîner un mauvais ajustement, un mouvement restreint, une hauteur de buse incorrecte, une fuite de vide ou des problèmes de calibration.

7. Remise à neuf de la tête de placement

Lors d'un projet complet de reconstruction de tête, le support peut être remplacé avec les ressorts, les joints, les arbres, les douilles, les filtres et d'autres composants d'usure.

Symptômes de défaillance courants
Symptôme de la machine Cause possible liée au support
Erreurs de prélèvement fréquentes L'alignement de la buse ou le mouvement du support peuvent être instables
Chute de composants Le siège de la buse ou le transfert par aspiration peuvent être affectés
Hauteur de buse anormale L'installation du support ou le déplacement mécanique peuvent être incorrects
Décalage de placement répété Un jeu mécanique ou une variation d'alignement peuvent exister
Le mouvement de la buse n'est pas fluide Une contamination, une déformation ou une usure peuvent être présentes
La buse ne revient pas normalement Une résistance interne ou l'usure du ressort connecté peuvent exister
Erreurs de reconnaissance par vision La position du composant peut être incohérente pendant l'inspection
Bruit mécanique anormal Le contact ou le mouvement du support peuvent être restreints
Une position de tête fonctionne mal Une seule position de support peut être endommagée ou usée
Échec de calibration Une révision, une installation ou un état mécanique incorrect peuvent exister

Ces symptômes peuvent également être causés par des buses, des valves à vide, des filtres, des joints, des capteurs, des ressorts, des arbres, des alimentateurs, des données de calibration ou la programmation de la machine. Un diagnostic complet doit être effectué avant de remplacer les pièces.

Solution : Processus de remplacement recommandé
Étape 1 : Enregistrer le numéro de pièce complet

Vérifiez le support installé et enregistrez le numéro complet, y compris le suffixe AC. N'identifiez pas le composant uniquement par son apparence.

Étape 2 : Confirmer la configuration de la machine

Fournissez les informations suivantes :

  • Modèle de machine.
  • Numéro de série de la machine.
  • Modèle de tête de placement.
  • Nombre de positions de tête.
  • Marquage du support existant.
  • Numéro d'assemblage de la tête.
Étape 3 : Photographier le composant existant

Des photographies claires doivent montrer :

  • Vue de face.
  • Vue arrière.
  • Profil latéral.
  • Interface de montage.
  • Ouverture interne.
  • Marquage du numéro de pièce visible.
  • Position d'installation dans la tête.
Étape 4 : Comparer les interfaces importantes

Comparez les supports d'origine et de remplacement pour :

  • Dimensions globales.
  • Points de montage.
  • Connexion de la buse.
  • Surfaces de guidage.
  • Interface du ressort.
  • Passages d'air ou de vide.
  • Diamètre interne.
  • Profil externe.
  • Suffixe de révision.
Étape 5 : Inspecter les composants de tête connexes

Inspectez les pièces suivantes avant l'installation :

  • Buse de placement.
  • Arbre du support.
  • Ressort.
  • Joint.
  • Douille.
  • Filtre.
  • Valve à vide.
  • Capteur de tête.
  • Interface de changement de buse.

Le remplacement du seul support peut ne pas résoudre un défaut causé par un autre composant endommagé.

Étape 6 : Installer avec des outils appropriés

L'installation doit être effectuée par des techniciens qualifiés à l'aide d'outils propres et de procédures de maintenance approuvées.

Étape 7 : Tester et calibrer la tête

Après l'installation, effectuez :

  • Inspection du mouvement manuel.
  • Test d'installation de la buse.
  • Test de vide.
  • Inspection de la hauteur de la buse.
  • Calibration de la tête.
  • Vérification du prélèvement.
  • Test de précision du placement.
  • Essai de production contrôlé.
Spécifications
Spécification Détails
Marque Panasonic
Modèle de produit N610113250AC
Description standard Support de buse, fritté
Famille de pièces Série N610113250
Catégorie de produit Pièce de rechange pour tête de placement SMT
Type de machine Machine SMT Pick-and-Place haute vitesse
Application machine courante CM402
Configuration de tête courante Configuration à 8 têtes
Position d'installation Mécanisme de support de buse
Fonction principale Support, alignement, guidage et mouvement de la buse
Type de construction Support mécanique fritté
Méthode de fonctionnement Mouvement mécanique répété pendant le placement SMT
Environnement d'application Ligne d'assemblage automatisé de PCB
Industries appropriées EMS, fabrication électronique, assemblage de PCB
Utilisation en maintenance Maintenance préventive et réparation d'urgence
Options de condition Neuf d'origine ou neuf compatible
Quantité de commande Disponible selon les exigences du client
Unité Pièce
Inspection Numéro de pièce, apparence, interface et état
Emballage Emballage protecteur individuel
Expédition Express international, fret aérien ou expédition consolidée
Exigence de compatibilité Confirmer le suffixe complet et la configuration de la machine
Garantie Selon les conditions fournies et les termes du devis
Comparaison de la série N610113250
Numéro de pièce Référence produit Référence d'application Avis de sélection
N610113250AA Révision antérieure du support de buse Référence courante du support CM402 Confirmer le BOM de la machine avant de commander
N610113250AB Modèle révisé de support de buse Couramment référencé pour une utilisation sur CM402 à 8 têtes Comparer l'interface avec le support installé
N610113250AC Support de buse fritté Pièce de maintenance CM402 à 8 têtes demandée Faire correspondre AC lorsque le BOM ou la pièce installée spécifie AC
N610071723AA Référence de support connexe Référencé dans certains ensembles de supports CM402 Ne pas supposer d'interchangeabilité directe
KXFX034YA04 Référence de support héritée Utilisé dans certaines configurations CM402 Confirmer les dimensions et l'assemblage de la tête
N610009409AA Modèle de support connexe Utilisé dans certains ensembles de têtes de placement Faire correspondre par la documentation complète de la machine
Avis de révision

Les suffixes AA, AB et AC peuvent représenter des révisions de conception, de processus, de matériau, de fournisseur ou dimensionnelles.

Pour une commande précise :

  • Faire correspondre le numéro de pièce complet.
  • Ne pas supprimer le suffixe de la demande.
  • Ne pas supposer que toutes les révisions sont interchangeables.
  • Confirmer le BOM de la machine dans la mesure du possible.
  • Comparer la pièce existante avant l'installation.
  • Demander une confirmation technique pour les machines modifiées ou reconstruites.
Application

Le support de buse N610113250AC convient aux applications suivantes.

Maintenance de ligne de production SMT

Utilisé pour remplacer un support usé ou endommagé lors de l'entretien programmé de l'équipement.

Réparation d'urgence de machine

Maintenu comme pièce de rechange critique pour réduire les temps d'arrêt après une défaillance de la tête de placement.

Remise à neuf de la tête de placement

Installé lors de la reconstruction professionnelle de têtes anciennes ou fortement utilisées.

Fabrication EMS

Convient aux usines de services de fabrication électronique exploitant des lignes d'assemblage de PCB à haut volume.

Usines d'assemblage de PCB

Applicable aux fabricants produisant :

  • Électronique automobile.
  • Cartes de contrôle industriel.
  • Équipement de communication.
  • Électronique grand public.
  • Produits d'éclairage LED.
  • Dispositifs électroniques médicaux.
  • Ensembles d'alimentation.
  • Produits de maison intelligente.
Sociétés de service SMT

Utilisé par les ingénieurs de service pour le diagnostic de machine, la maintenance, la remise à neuf et la réparation sur site client.

Reconstruction d'équipements d'occasion

Convient à l'inspection et à la remise en état de machines SMT d'occasion avant la calibration, les tests de production ou la revente.

Distribution de pièces de rechange

Les distributeurs régionaux peuvent stocker le N610113250AC pour les clients SMT locaux nécessitant un service de remplacement rapide.

Tableau des scénarios d'application
Scénario Exigence du client Fonction du produit
Panne d'urgence Restaurer la production rapidement Remplace un support endommagé confirmé
Maintenance préventive Remplacer les pièces d'usure connues Réduit les défaillances inattendues de la tête
Remise à neuf de la tête Reconstruire une tête de placement usagée Restaure le mécanisme de support de buse
Inventaire de pièces de rechange Préparer les composants critiques Réduit les retards d'approvisionnement futurs
Déménagement de machine Inspecter avant de redémarrer Remplace les dommages trouvés lors du déménagement
Amélioration de la qualité Enquêter sur l'instabilité du prélèvement Corrige les problèmes d'alignement liés au support
Reconstruction de machine d'occasion Améliorer l'état mécanique Supporte la calibration et les tests de production
Maintenance multi-lignes Standardiser le contrôle des pièces de rechange Permet la gestion des stocks par numéro de pièce exact
Panasonic N610113250AC Porte-buse fritté pour poseuse CMS CM402 à 8 têtesPanasonic N610113250AC Porte-buse fritté pour poseuse CMS CM402 à 8 têtesPanasonic N610113250AC Porte-buse fritté pour poseuse CMS CM402 à 8 têtes
Comment ça marche
1. Installation de la buse

La buse de placement est installée dans ou supportée par le mécanisme du support de buse. Le support maintient la position requise de la buse à l'intérieur de la tête de placement.

2. Mouvement de la tête vers l'alimentateur

La tête de placement se déplace rapidement vers l'emplacement de prélèvement de l'alimentateur. Le support assure la stabilité de la buse pendant l'accélération et la décélération.

3. Mouvement de prélèvement vertical

La buse descend vers le composant électronique. Le support guide ce mouvement et aide à maintenir un positionnement correct.

4. Prélèvement par aspiration

La machine active le système d'aspiration. L'air est aspiré à travers la buse, permettant de soulever le composant de l'alimentateur.

5. Transport du composant

La tête de placement transporte le composant de l'alimentateur vers la caméra de vision ou directement vers la zone de placement du PCB.

6. Reconnaissance par vision

La caméra vérifie la position, l'angle, la forme et l'orientation du composant. Un support de buse stable aide à fournir une présentation répétable des composants.

7. Placement du composant

La tête se déplace vers la coordonnée PCB programmée. La buse descend et place le composant sur la pâte à souder ou l'adhésif.

8. Libération du vide

Le vide est libéré, permettant au composant de rester sur le PCB.

9. Retour de la buse

La buse revient à sa position initiale et la machine commence le cycle de placement suivant.

Exigences du cycle de placement
Étape de placement Exigence de performance du support
Mouvement vers l'alimentateur Positionnement stable pendant le mouvement rapide de la tête
Descente de la buse Déplacement vertical fluide et contrôlé
Prélèvement de composants Siège et alignement corrects de la buse
Maintien par aspiration Connexion stable dans le mécanisme de prélèvement
Inspection par vision Position répétable du composant
Mouvement vers le PCB Support fiable pendant le transport
Placement de composants Contact contrôlé et hauteur précise
Retour de la buse Retour fluide sans blocage
Production continue Performance cohérente sur des cycles répétés
Comment choisir le bon support de buse
1. Faire correspondre exactement le N610113250AC

La méthode de sélection la plus sûre consiste à utiliser le numéro de pièce complet N610113250AC.

Ne soumettez pas la demande uniquement comme :

  • N610113250.
  • Support CM402.
  • Support de buse Panasonic.
  • Support à huit têtes.

Ces descriptions peuvent ne pas identifier la révision requise avec précision.

2. Confirmer la configuration de la tête de placement

La même plateforme de machine peut utiliser différents ensembles de têtes. Indiquez si l'application est une configuration à 8 têtes et fournissez l'étiquette de la tête lorsque disponible.

3. Vérifier le support existant

Comparez le remplacement avec le composant retiré avant l'installation.

4. Confirmer la condition requise

Les options d'approvisionnement disponibles peuvent inclure :

Condition Application recommandée
Neuf d'origine Lignes de production de grande valeur nécessitant un approvisionnement d'origine
Neuf compatible Maintenance à coût contrôlé après confirmation technique
Occasion inspectée Réparation temporaire ou exigences de pièces obsolètes
Ensemble remis à neuf Projets de reconstruction complète de têtes de placement
5. Fournir des photographies

Les photographies aident à identifier :

  • Forme du produit.
  • Interface de montage.
  • Marquages visibles.
  • Différences de révision.
  • Emplacement des dommages.
  • Composants connexes.
6. Confirmer la quantité requise

Pour la maintenance d'urgence, l'achat d'une unité fonctionnelle et d'une unité de secours peut réduire les temps d'arrêt futurs.

Les usines exploitant plusieurs machines compatibles peuvent préparer des stocks en fonction de l'utilisation historique et des calendriers de maintenance.

7. Vérifier le BOM de la machine

Le nomenclateur (BOM) de la machine, le manuel de maintenance ou le dessin de l'ensemble de la tête doivent être considérés comme la référence de compatibilité principale.

Liste de contrôle des demandes d'acheteur
Informations requises Détails du client
Numéro de pièce requis N610113250AC
Nom du produit Support de buse fritté
Modèle de machine CM402
Configuration de tête 8 têtes
Quantité requise Veuillez spécifier
Condition requise Neuf d'origine ou neuf compatible
Suffixe de la pièce existante AA, AB ou AC
Numéro de série de la machine Recommandé lorsque disponible
Pays de destination Veuillez spécifier
Délai de livraison requis Veuillez spécifier
Photos de la pièce existante Fortement recommandé
Compte de messagerie DHL, FedEx, UPS ou arrangement avec le fournisseur

La fourniture d'informations complètes permet de réduire les délais de devis et les erreurs de sélection de pièces.

Inspection de qualité
Inspection du numéro de pièce

L'identification complète N610113250AC doit être vérifiée par rapport à la demande d'achat du client.

Inspection d'apparence

Le support doit être vérifié pour :

  • Fissures.
  • Corrosion.
  • Déformation.
  • Dommages dus à un impact.
  • Contamination de surface.
  • Rayures anormales.
  • Interfaces endommagées.
Inspection de l'interface

Les zones de montage, les surfaces de contact de la buse, les zones de guidage et les passages d'air visibles doivent être inspectés.

Inspection du mouvement

Lorsque la structure le permet, le support doit être vérifié pour détecter une résistance anormale, un blocage, un jeu excessif ou un mouvement irrégulier.

Inspection de l'emballage

Le support doit être protégé individuellement de la poussière, de l'humidité, des impacts et du contact avec des pièces métalliques plus lourdes.

Confirmation photographique

Des photographies peuvent être fournies avant l'expédition lorsque les clients exigent une confirmation du numéro de pièce, de la condition ou de l'apparence.

Recommandations d'installation

L'installation doit être effectuée par des techniciens de maintenance SMT qualifiés.

  1. Arrêtez l'équipement conformément à la procédure approuvée.
  2. Isolez l'alimentation électrique, l'air comprimé et le vide si nécessaire.
  3. Retirez le capot de la tête de placement conformément au manuel de maintenance.
  4. Enregistrez la position et l'orientation du support d'origine.
  5. Retirez l'ancien composant à l'aide d'outils appropriés.
  6. Inspectez la buse, l'arbre, le ressort, le joint, la douille et les pièces voisines.
  7. Nettoyez soigneusement la zone d'installation.
  8. Installez le N610113250AC sans forcer excessivement.
  9. Confirmez que le mécanisme se déplace librement.
  10. Rétablissez les systèmes de la machine.
  11. Effectuez la calibration de la tête.
  12. Effectuez des tests de prélèvement et de placement.
  13. Exécutez un essai de production contrôlé.

Ne meulez, ne percez, ne pliez ni ne modifiez le support pour l'adapter à un ensemble incompatible.

Inspection post-installation
Élément d'inspection Exigence d'acceptation
Montage Le support est solidement installé
Mouvement Aucun blocage ni résistance mécanique excessive
Ajustement de la buse La buse s'installe et se retire correctement
Position de la buse Aucun décalage anormal visible
Réponse du vide Performances de prélèvement par aspiration stables
Hauteur de la buse Respecte l'exigence de maintenance de la machine
Calibration de la tête La calibration est terminée avec succès
Test de prélèvement Les composants sont prélevés de manière cohérente
Test de placement Le placement reste stable et répétable
Essai de production Aucun défaut répété lié au support n'apparaît
Recommandations de maintenance
  • Inspectez le mécanisme du support de buse lors de la maintenance programmée de la tête.
  • Gardez la zone de la tête de placement propre.
  • Remplacez rapidement les buses endommagées.
  • Évitez d'utiliser des produits de nettoyage non approuvés.
  • N'appliquez pas de lubrifiant excessif.
  • Inspectez les joints, ressorts, arbres et filtres associés.
  • Stockez les supports de remplacement dans des emballages individuels.
  • Étiquetez tout l'inventaire avec le suffixe complet.
  • Séparez les pièces d'origine et compatibles.
  • Enregistrez la date d'installation et l'historique de maintenance.
  • Enquérez-vous des défaillances répétées avant d'installer un autre support.
  • Effectuez la calibration complète après un remplacement mécanique si nécessaire.
Stockage et manipulation

Stockez le support dans un environnement propre, sec et protégé.

Les pratiques recommandées incluent :

  • Gardez le composant scellé jusqu'à l'installation.
  • Empêchez la poussière d'entrer dans les ouvertures.
  • Évitez le contact direct avec des pièces mécaniques lourdes.
  • Ne touchez pas les surfaces de précision avec des mains sales.
  • Utilisez des étiquettes d'inventaire individuelles.
  • Séparez les révisions AA, AB et AC.
  • Appliquez le contrôle des stocks premier entré, premier sorti.
  • Enregistrez les résultats de l'inspection à réception.
  • Protégez le composant de l'humidité et des matériaux corrosifs.
Emballage et expédition internationale
Étape d'emballage Méthode
Protection de surface Sac ou emballage protecteur propre
Emballage individuel Un support séparé des autres pièces
Protection intérieure Amortissement pour éviter les mouvements et les impacts
Identification Étiquette du numéro de pièce et de la quantité
Emballage extérieur Carton d'exportation pour le transport international
Commande consolidée Séparé des moteurs lourds et des ensembles mécaniques
Documents Facture commerciale et liste de colisage

Les options d'expédition peuvent inclure :

  • DHL.
  • FedEx.
  • UPS.
  • Fret aérien international.
  • Compte de messagerie client.
  • Expédition consolidée avec d'autres pièces de rechange SMT.
Avantages pour les acheteurs internationaux
Contrôle précis du numéro de pièce

Le numéro complet N610113250AC peut être indiqué sur les devis, factures, listes de colisage et étiquettes de colis.

Disponibilité en petites quantités

Les clients peuvent commander de petites quantités pour des tests, la maintenance d'urgence ou un stock de pièces de rechange critiques.

Options d'origine et compatibles

Différentes conditions d'approvisionnement peuvent être proposées en fonction des exigences de la machine et des budgets d'achat.

Approvisionnement consolidé en pièces SMT

Le support peut être fourni avec :

  • Buses SMT.
  • Alimentateurs.
  • Capteurs.
  • Vannes solénoïdes.
  • Filtres.
  • Courroies.
  • Moteurs.
  • Cartes de contrôle.
  • Pièces de tête de placement.
  • Composants de convoyeur.
Confirmation avant expédition

Les clients peuvent demander des photographies ou une confirmation des marquages visibles avant l'expédition.

Support d'exportation mondial

Les commandes peuvent être préparées pour les clients en Europe, en Amérique du Nord, en Asie du Sud-Est, au Moyen-Orient et sur d'autres marchés internationaux.

Pourquoi travailler avec un fournisseur spécialisé en pièces de rechange SMT ?

Les pièces de rechange SMT nécessitent une identification précise. Des composants d'apparence similaire peuvent ne pas avoir les mêmes dimensions, interfaces, matériaux ou niveaux de révision.

Un fournisseur spécialisé peut aider les clients à :

  • Réduire les commandes incorrectes.
  • Vérifier les numéros de pièce complets.
  • Identifier les différences de suffixe.
  • Comparer les options d'origine et compatibles.
  • Consolider plusieurs produits.
  • Préparer un stock de pièces de rechange d'urgence.
  • Améliorer la communication entre les ingénieurs et les équipes d'achat.
  • Réduire les retards causés par des informations produit incomplètes.
  • Organiser l'emballage et l'expédition internationaux.
Questions fréquemment posées
Q1 : Le N610113250AC est-il une tête de placement complète ?

Non. Le N610113250AC est un composant de support de buse installé dans un mécanisme de tête de placement compatible. Ce n'est pas une tête complète, un ensemble de buses complet, un moteur, un arbre, un capteur ou un changeur de buse.

Q2 : La buse de placement est-elle incluse ?

La buse n'est pas incluse, sauf si elle est spécifiquement mentionnée dans le devis. Le support, la buse, l'arbre, le ressort, le joint, le filtre et les pièces associées peuvent utiliser des numéros de pièce distincts.

Q3 : Le N610113250AC peut-il remplacer le N610113250AA ou le N610113250AB ?

Les numéros appartiennent à la même famille de numéros de base, mais l'interchangeabilité des révisions ne doit pas être supposée. Les acheteurs doivent confirmer le BOM de la machine, la configuration de la tête, les dimensions et la pièce installée avant le remplacement.

Q4 : Ce support peut-il résoudre tous les problèmes de prélèvement de composants ?

Non. Les défauts de prélèvement peuvent également être causés par des buses endommagées, des fuites de vide, des filtres obstrués, des valves défectueuses, des capteurs, des alimentateurs, des joints, des données de calibration ou la programmation de la machine.

Q5 : Quelles informations sont nécessaires pour un devis ?

Veuillez fournir le numéro de pièce complet, la quantité requise, le modèle de machine, la configuration de la tête, la condition requise, le pays de destination et des photographies claires du support existant lorsque disponibles.

Contactez-nous

Pour les devis de prix, la confirmation de stock, l'identification technique, les pièces neuves d'origine, les pièces neuves compatibles et les commandes consolidées de pièces de rechange SMT, veuillez contacter :

Veuillez inclure le numéro de pièce complet, le modèle de machine, la configuration de la tête, la quantité, la condition préférée, le pays de destination et les photographies de la pièce existante. Des informations complètes nous permettent de préparer un devis plus rapide et plus précis.
