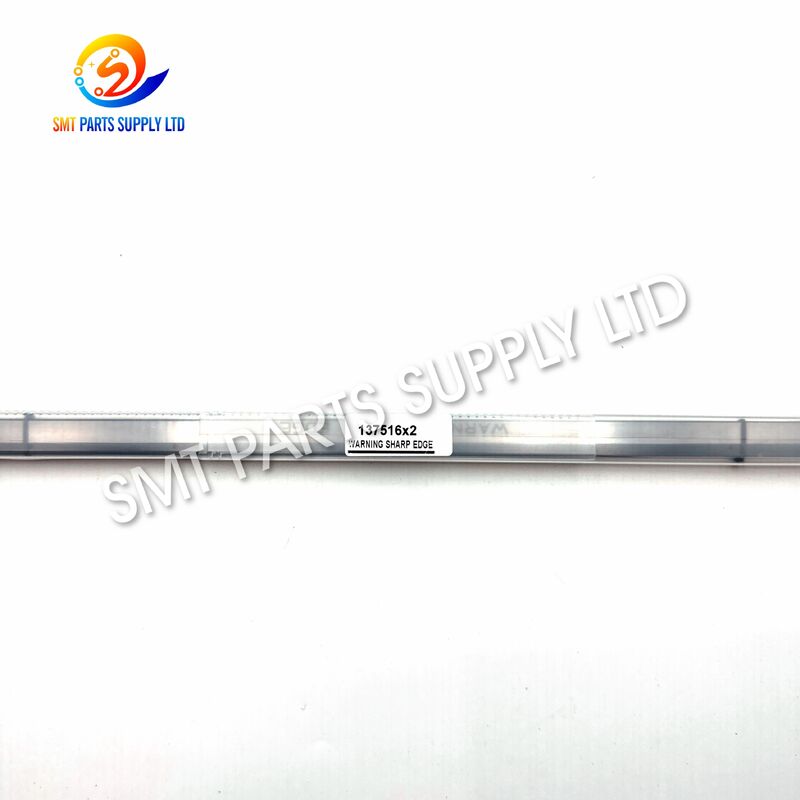

DEK 137516 215607 Feuille de serrage pour panneau 500 mm pour 02i 03i

La feuille de pinceau de carte DEK 137516 est une pièce de rechange d'imprimante de précision utilisée pour supporter et fixer des cartes de circuits imprimés pendant le processus d'impression de pâte de soudure.Il est généralement croisé avec les numéros de pièces215607et03128529et est fourni pour les configurations d'imprimantes DEK compatibles nécessitant uneassemblage de pinces en feuille ou en planche à vis de 500 mm.

Pendant l'impression, le PCB doit rester plat, correctement positionné et stable sous le pochoir.entraînant un décalage de l'alignement de la pâte de soudureLe remplacement de la feuille de pinceau endommagée permet de restaurer un support PCB fiable et des performances d'impression plus cohérentes.

Ce composant convient aux usines de SMT, aux fournisseurs de services de fabrication d'électronique, aux entreprises de maintenance d'imprimantes et aux distributeurs de pièces détachées.La compatibilité doit être confirmée selon le numéro de pièce d'origine., la structure de la pince installée, le modèle de la machine, la configuration du rail et la longueur réelle du film avant commande.

La feuille de pinceau fonctionne près du rail de transport du PCB et entre en contact ou soutient à plusieurs reprises les bords du PCB.La mauvaise régulation et la contamination peuvent affecter progressivement sa forme et ses performances..

Une petite déformation peut sembler insignifiante lors de l'inspection visuelle, mais elle peut affecter la couche des PCB et la répétabilité de l'impression.Les composants à haute résistance et les ouvertures de pochoirs étroites sont particulièrement sensibles au support instable du panneau.

Les équipes de production et d'entretien doivent inspecter l'assemblage de pinces lorsque l'une ou plusieurs des conditions suivantes se produisent:

• Le bord du PCB s'élève légèrement pendant l'impression.
• Modifications de l'alignement de la carte entre les cycles d'impression.
• Les dépôts de pâte de soudure sont incohérents près des bords du PCB.
• La planche n'est pas posée contre le système de support.
• Le film est visiblement plié, rayé, fissuré ou déformé.
• La voie de transport des PCB devient moins stable.
• Le tableau entre en contact avec le pochoir de façon inégale.
• Les défauts d'impression augmentent après une collision ou un ajustement des rails.
• Le mécanisme de serrage fait un contact anormal pendant le fonctionnement.
• Les lames gauche et droite ne sont plus symétriques.
• La feuille ne retourne pas en douceur après serrage.
• La machine produit des alarmes répétées de position de planche.

Ces symptômes peuvent également concerner d'autres composants de l'imprimante.Les cylindres et les actionneurs de pince doivent donc être inspectés ensemble pour diagnostiquer l'instabilité de l'impression..

Le remplacement de la feuille de pinceau de carte endommagée par l'assemblage de 500 mm correctement assorti peut aider à restaurer la géométrie de pincement d'origine et à améliorer la stabilité du PCB lors de l'impression par pochoir.

La feuille de pinceau de carte DEK 137516 / 215607 est conçue pour fournir une surface de support contrôlée le long du bord du PCB.il aide à maintenir la carte de circuit imprimé dans une position répétable tandis que le pochoir entre en contact avec le PCB et la pince se déplace à travers la zone d'impression.

La feuille de serrage ne doit pas être considérée comme une correction indépendante pour chaque défaut d'impression de pâte de soudure.La largeur des rails et la déformation des PCB doivent également être contrôlées..

LeLa désignation de 500 mm fait référence à la longueur nominale de la feuille de pinceIl ne doit pas être automatiquement interprété comme la largeur maximale imprimable du PCB ou la largeur totale du rail de la machine.configuration du rail installé et configuration de la production.

Les références aux numéros de pièces peuvent varier selon la génération de la machine, la base de données des fournisseurs, la révision ou le système de numérotation historique.Les clients doivent fournir des photographies de la pièce installée et de la plaque d'immatriculation de la machine en cas d'incertitude..

La feuille 137516 est utilisée dans le système de manutention et de serrage des PCB des imprimantes de pâte de soudure DEK compatibles.

• Configuration de l'imprimante à pâte de soudure DEK 02i
• Configurations de l'imprimante à pâte de soudure DEK 03i
• Configurations d'imprimante DEK Horizon sélectionnées
• Machines utilisant la référence de la pince 137516
• Machines utilisant la référence de montage de la pince 215607
• Configuration de l'imprimante à l'aide de 03128529
• Lines d'impression SMT pour le traitement de PCB rigides
• Fabrication d'assemblages électroniques à haute composition
• lignes de fabrication d'électronique sous contrat
• Projets de rénovation et d'entretien d'imprimantes

La feuille de pinceau fonctionne dans le cadre du système de transport et de support du PCB de l'imprimante.

Au cours de cette séquence, la feuille de serrage doit rester droite et correctement alignée.rayures sur le PCB ou interférences avec le mouvement du convoyeur.

Une feuille qui fonctionne correctement aide à maintenir le PCB à une hauteur stable par rapport au pochoir.petites empreintes de composants passifs, composants à extrémité inférieure ou ouvertures situées sur les bords.

L'impression par pâte de soudure dépend de plusieurs relations contrôlées:

• Le PCB doit rester plat.
• Le pochoir doit s'aligner sur les PCB.
• Le PCB doit entrer en contact avec le pochoir de façon constante.
• Le système de support du carton doit résister à la pression d'impression.
• Les rails de convoyeur doivent maintenir le PCB sans distorsion.
• Le mécanisme de serrage doit être relâché sans perturber la planche.

Lorsque la feuille de pinceau est pliée, le PCB peut être à une hauteur incorrecte près d'un bord.

Étant donné que plusieurs paramètres d'impression peuvent créer des défauts similaires, le personnel d'entretien doit vérifier l'ensemble du système de serrage et de support avant de décider des mesures correctives.

Le choix uniquement par l'apparence visuelle peut entraîner une installation incorrecte.

Pour un devis plus rapide et plus précis, envoyez:

1. Numéro de pièce requis.
2. Modèle et numéro de série de l'imprimante.
3. Photographie de la plaque d'immatriculation de la machine
4. Photographie de la feuille de pinceau retirée.
5. Mesure de la longueur globale.
6. Photo de gros plan des points de montage.
7. Quantité requise.
8. Préférence de l'état d'origine ou compatible.
9. Destination de livraison.
10. Calendrier de livraison prévu.

La fourniture de ces détails réduit le risque de fournir une pièce visuellement similaire mais mécaniquement incompatible.

Différentes configurations d'imprimantes et de rails peuvent utiliser des longueurs de feuille différentes.

Ne remplacez pas une feuille de 500 mm par une feuille de 520 mm simplement parce que les dimensions semblent proches.

Selon les besoins en stock, en budget et en maintenance, différentes options d'approvisionnement peuvent être disponibles.

Une pièce neuve d'origine peut être préférée lorsque la chaîne de production nécessite un contrôle strict des composants d'origine, une validation interne ou une approbation spécifique du client.

Une nouvelle feuille de pinceau compatible peut constituer une option pratique pour les usines qui cherchent à contrôler les coûts d'entretien.structure de montage et fonctionnement fonctionnel avant utilisation en production.

Le devis final devrait indiquer clairement la condition fournie afin que le client puisse prendre une décision d'achat éclairée.

L'installation doit être effectuée par un personnel de maintenance qualifié des imprimantes SMT.

• Ne forcez pas la feuille dans une position de montage inégalée.
• Ne pliez pas la feuille pour compenser une partie incorrecte.
• N' utilisez pas l' imprimante si la feuille interfère avec le convoyeur.
• Ne pas utiliser de PCB endommagé comme référence d'installation.
• Ne serrez pas complètement un point de montage avant d'aligner les autres.
• Ne pas utiliser d'outils abrasifs sur le bord de travail.
• Ne pas revenir directement à la production en série sans un essai fonctionnel.

L'inspection de routine peut prolonger la durée de vie du système de pince à papier et réduire les défauts d'impression inattendus.

Utilisez des matières propres approuvées par la procédure d'entretien de l'équipement de l'usine.

Après le nettoyage, assurez-vous que la pièce est sèche et exempte de fibres avant de remettre l'imprimante en service.

Chaque feuille de pinceau fournie doit être vérifiée avant expédition et à nouveau avant installation.

• Confirmation du numéro de pièce
• Confirmation de la longueur nominale
• Aspect général
• Le droit
• Condition du point de montage
• Qualité des bords
• Nettoyage des surfaces
• Compatibilité des paires
• Emballages de protection
• Vérification de la quantité

Les performances finales de la machine doivent être confirmées dans les conditions normales de production du client.

La feuille de pinceau de planche est un composant de précision relativement long et doit être protégée contre la flexion pendant le transport.

• Expresse internationale
• Frais aériens
• Expédition consolidée
• Expediteur désigné par le client
• Expédition combinée avec d'autres pièces de rechange SMT
• Expédition d'urgence

Les clients peuvent demander l'expédition avec des courroies, des capteurs, des moteurs, des cylindres, des composants de presse-papiers, des pièces de convoyeur et d'autres pièces de rechange d'imprimantes à pâte de soudure.

Nous vérifions le numéro de pièce principale, le numéro de référence, le modèle de machine, la longueur et la configuration installée avant de confirmer la commande.

Les options d'approvisionnement originales et compatibles peuvent être proposées en fonction de la disponibilité, du niveau de qualité requis et du budget du client.

Notre gamme de produits couvre les machines de placement SMT, les imprimantes à pâte de soudure, les alimentateurs, les buses, les moteurs, les capteurs, les cartes de contrôle et les consommables de la chaîne de production.

Les composants longs et facilement déformés sont emballés avec une protection supplémentaire pour réduire les dommages au transport.

En fournissant les photographies des anciennes pièces et les informations sur la machine, notre équipe de vente peut vérifier le produit plus efficacement.

Les clients peuvent combiner des pièces d'imprimante avec d'autres composants de machines SMT pour réduire les coûts d'achat et de transport.

Ils sont couramment utilisés comme numéros de référence croisée pour l'assemblage de feuille de pinceau de 500 mm. La référence 03128529 peut également apparaître dans les bases de données des fournisseurs. Parce que la numérotation peut varier selon la révision de la machine,Veuillez confirmer la pièce d'origine, le modèle de la machine et la configuration installée avant de commander.

La feuille de pinceau de 500 mm est généralement fournie en paire assortie, mais l'emballage et la quantité peuvent varier.une paire ou un ensemble complet de pinces lors de la demande d'un devis.

Non. Il est destiné aux imprimantes compatibles utilisant la référence 137516, 215607 ou 03128529 et une configuration de pince correspondante de 500 mm. Il ne doit pas être sélectionné uniquement selon la marque DEK.

Veuillez fournir le modèle de la machine, le numéro de série, le numéro de la pièce ancienne, la longueur totale et des photographies claires de la feuille retirée et de la zone de montage.Notre équipe de vente peut comparer ces informations avant de confirmer la commande.

Le remplacement est recommandé lorsque la feuille est pliée, fissurée, rayée, desséchée ou incapable de supporter uniformément le PCB.mouvement anormal du rail ou défauts d'impression de bord inexpliqués.

Pour le prix, la disponibilité, la vérification du modèle compatible ou les commandes combinées de pièces de rechange SMT, veuillez fournir les informations suivantes:

• Numéro de pièce
• Modèle de machine
• Numéro de série de machine
• Quantité requise
• Des photographies anciennes
• Pays de livraison
• Exigence originale ou compatible
