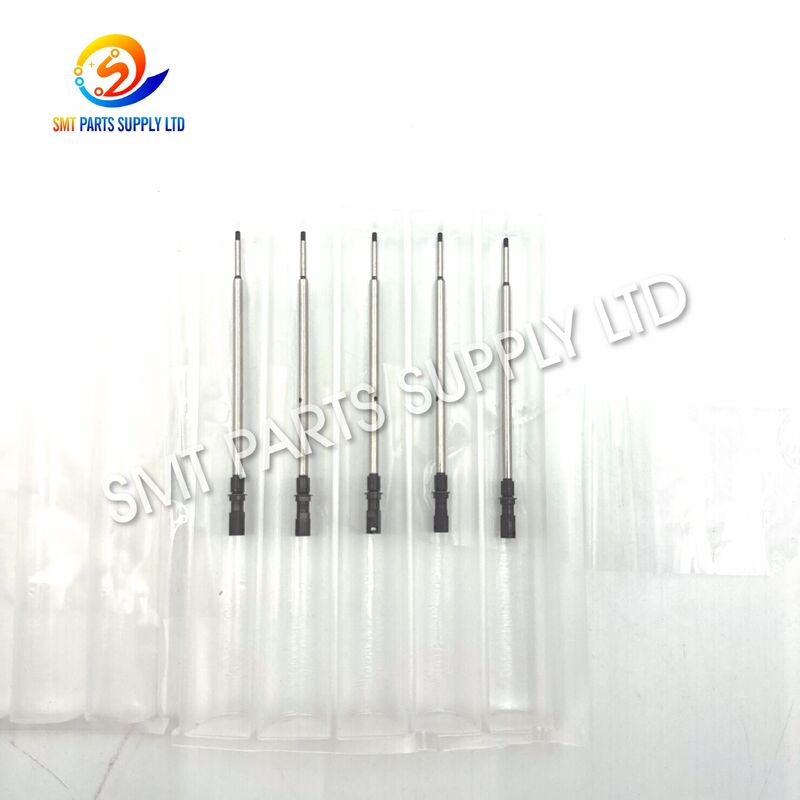

Arbre de buse de précision NXT H24 de FUJI 2AGTHA004600 2SGTHA000500 2AGTHA009100

L'Axe de Piston de Buse de Tête NXT H24 FUJI 2AGTHA004600, 2SGTHA000500 et 2AGTHA009100 est un composant mécanique de précision utilisé dans le mécanisme de la buse d'une tête de placement H24. Il est conçu pour les équipements de pick-and-place FUJI NXT et prend en charge un mouvement d'axe de buse précis, fluide et répétable pendant les opérations de prélèvement et de placement de composants.

Cet axe peut également être désigné comme un axe de seringue H24, un axe de porte-buse, un axe de tête de placement ou un axe d'entraînement de buse. Il est couramment requis lorsque le composant installé est usé, rayé, plié, contaminé ou mécaniquement endommagé.

Le produit convient à la maintenance préventive, à la remise à neuf de têtes de placement, aux réparations d'urgence et au stock de pièces de rechange d'usine. Des options d'approvisionnement d'origine et compatibles peuvent être disponibles en fonction du stock, des exigences de livraison et des spécifications du client. Étant donné que différents numéros de pièce peuvent représenter différentes révisions ou configurations d'assemblage, les acheteurs doivent fournir le modèle de la machine, l'étiquette de la tête H24, l'ancien numéro de pièce, des photographies et les dimensions pour confirmation.

L'axe de la buse effectue des mouvements verticaux fréquents lors des opérations normales de placement SMT. En production à haut volume, le composant peut effectuer des millions de cycles de mouvement tout en travaillant à l'intérieur de la tête de placement.

L'usure mécanique, la contamination, la collision de la buse, une maintenance incorrecte ou une installation inappropriée peuvent réduire progressivement la précision du mouvement. Un axe endommagé peut provoquer des défauts intermittents avant une défaillance complète de la machine.

Un problème d'axe de buse peut produire un ou plusieurs des symptômes suivants :

• Le mouvement de la buse est plus lent que la normale.
• La buse ne revient pas en douceur.
• Des erreurs de prélèvement se produisent par intermittence.
• La précision du placement devient instable.
• La tête produit un bruit mécanique anormal.
• La hauteur de la buse semble incohérente.
• L'axe présente des rayures ou une usure visible.
• Le mécanisme de la buse se bloque lors d'une vérification manuelle.
• Les taux de rejet de placement augmentent de façon inattendue.
• Une alarme de machine apparaît après le mouvement de la tête.
• L'axe installé est visiblement plié.
• Des erreurs répétées liées à la buse se produisent sur la même position de tête.

Ces symptômes peuvent également être causés par des buses, des ressorts, des porte-pièces, des joints, des capteurs, des composants de vide, des chargeurs, la présentation des composants ou l'étalonnage de la machine. L'ensemble du mécanisme de tête doit donc être inspecté avant de remplacer l'axe.

Le remplacement d'un axe de buse H24 usé ou endommagé peut aider à restaurer le mouvement contrôlé à l'intérieur du mécanisme de la tête de placement. Le remplacement correct doit correspondre à la version de la tête requise, au numéro de pièce, aux dimensions physiques, à la structure de montage, à l'état de surface et à la position d'installation.

Un processus de vérification et de remplacement structuré réduit les risques de pièce incorrecte.

L'axe ne doit pas être sélectionné uniquement sur l'apparence. Les composants de tête SMT de précision peuvent se ressembler tout en ayant des longueurs, des diamètres, des structures d'extrémité, des rainures, des épaulements, des caractéristiques de montage ou des révisions de production différentes.

L'axe est fabriqué comme un composant de tête de placement de précision. Des dimensions contrôlées et une surface fonctionnelle correctement finie aident à supporter un mouvement fluide à l'intérieur du mécanisme de buse H24.

Le produit est destiné à la maintenance et à la réparation des équipements FUJI NXT équipés d'une tête de placement H24. Il peut être utilisé lors de l'entretien préventif, des réparations d'urgence et de la remise à neuf des têtes.

La liste comprend les références de pièces 2AGTHA004600, 2SGTHA000500 et 2AGTHA009100, aidant les acheteurs à localiser le produit à l'aide de différents enregistrements d'achat ou références de maintenance.

Différentes options d'approvisionnement peuvent être disponibles. L'état du produit offert et le type d'approvisionnement seront clairement indiqués dans le devis.

Les commandes peuvent être vérifiées selon le numéro de pièce, le modèle de la machine, l'étiquette de la tête, les photographies, les dimensions et l'échantillon du client avant l'expédition.

L'axe est protégé individuellement pour réduire le risque de rayures, de contamination, d'impact ou de déformation pendant le transport international.

Le tableau suivant est conçu pour l'identification du produit. Il ne garantit pas que chaque numéro listé est directement interchangeable.

Les trois numéros de pièce peuvent faire référence à des produits associés, des révisions de production, des sous-ensembles ou différentes configurations de têtes H24. Des descriptions de produits similaires ne confirment pas automatiquement des dimensions identiques ou un remplacement direct.

Avant de remplacer une référence par une autre, les clients doivent vérifier :

L'axe de buse H24 est adapté aux usines, aux départements de maintenance, aux sociétés de service et aux distributeurs travaillant avec des équipements de placement SMT FUJI NXT.

Les usines EMS exploitent souvent plusieurs lignes SMT pour différents projets clients. Maintenir des composants de tête H24 appropriés peut aider à réduire les retards de réparation et à assurer une disponibilité constante des machines.

La production à haut volume d'appareils électroniques ménagers, d'appareils intelligents, d'écrans et de cartes de circuits imprimés associés nécessite des performances de prélèvement et de placement stables. Les composants de tête usés doivent être remplacés lors de la maintenance programmée.

La production d'électronique automobile nécessite normalement une maintenance documentée, des procédures de remplacement contrôlées et des performances d'équipement stables. La vérification du numéro de pièce est particulièrement importante avant l'installation.

L'axe peut prendre en charge les équipements NXT utilisés pour la fabrication de contrôleurs, de capteurs, de modules d'alimentation, d'onduleurs, de produits de communication industrielle et de dispositifs d'automatisation.

Les fabricants de routeurs, de modules de communication, de produits de réseau et de cartes de traitement de signal peuvent inclure des axes de buse dans leur inventaire de pièces de rechange pour machines de placement.

La production de cartes LED peut impliquer de longues heures de fonctionnement et des cycles de placement répétés. Une inspection régulière de la tête aide à identifier la contamination, l'usure et les mouvements anormaux de la buse.

Les installations assemblant des produits électroniques médicaux peuvent utiliser des composants de remplacement vérifiés dans le cadre de leurs procédures de maintenance et de contrôle qualité approuvées.

Les prestataires de services professionnels peuvent utiliser le composant lors de l'inspection, de la remise à neuf, de la réparation et des tests fonctionnels de la tête H24.

Les distributeurs peuvent fournir l'axe de buse aux usines exploitant des machines de placement NXT. Différentes références et révisions doivent être étiquetées et stockées séparément.

La tête de placement H24 utilise plusieurs positions de buse pour prélever des composants électroniques dans des chargeurs et les placer sur des emplacements de PCB programmés. L'axe de la buse fait partie de la structure mécanique qui supporte le mouvement vertical contrôlé de la buse.

Une séquence de placement simplifiée est décrite ci-dessous :

1. La tête de placement se déplace vers la position de prélèvement du composant.
2. Le mécanisme de buse sélectionné descend.
3. La buse atteint la hauteur de prélèvement programmée.
4. Le vide est appliqué via le système de buse.
5. Le composant électronique est prélevé dans le chargeur.
6. Le composant est soulevé et transporté par la tête.
7. La machine vérifie la position et l'orientation du composant.
8. La tête se déplace vers les coordonnées PCB programmées.
9. La buse descend à la hauteur de placement.
10. Le composant est relâché sur la position de pâte à souder.
11. La buse revient à sa position de départ.
12. La machine continue vers le cycle programmé suivant.

L'axe doit maintenir un mouvement fluide et stable tout au long de ce processus. Le pliage, la contamination, les rayures, les dimensions incorrectes ou le désalignement d'installation peuvent augmenter le frottement et affecter le retour de la buse.

Le remplacement de l'axe seul peut ne pas résoudre le problème si le guide, le ressort, le joint, le porte-pièce, la buse ou un autre composant associé est également endommagé.

Vérifier que l'équipement appartient à la série FUJI NXT. Fournir le modèle complet plutôt que d'écrire seulement « machine NXT ».

Vérifier si la machine est équipée d'une tête de placement H24. Envoyer une photographie claire de l'étiquette de la tête.

Vérifier les enregistrements de maintenance, les étiquettes, l'historique d'achat et le composant retiré pour l'une des références suivantes :

• 2AGTHA004600
• 2SGTHA000500
• 2AGTHA009100

Les photographies doivent montrer clairement :

• Profil complet de l'axe
• Les deux structures d'extrémité
• Surface du corps principal
• Rainures et épaulements
• Trous ou zones filetées
• Détails de localisation ou de montage
• Étiquette ou emballage d'origine
• Position d'installation à l'intérieur de la tête

Utiliser des outils de mesure de précision appropriés et éviter de rayer l'axe d'origine lors de la mesure.

Pour la maintenance d'urgence, envisagez de commander la quantité de remplacement immédiate ainsi qu'un stock supplémentaire. Les grandes usines peuvent définir des niveaux de stock minimums en fonction de la quantité de machines, des heures de fonctionnement et des historiques de défaillance.

Des informations complètes sur la demande réduisent le temps de devis et les risques de commande incorrecte.

L'axe de buse doit être inspecté en tant que composant mécanique de précision avant l'expédition.

Les composants compatibles doivent normalement être évalués par une première commande d'échantillon avant un achat en gros volume.

L'installation doit être effectuée par du personnel de maintenance SMT qualifié et familier avec les têtes de placement FUJI NXT.

• Arrêter la machine conformément aux procédures de sécurité de l'usine.
• Retirer la tête en utilisant le processus de maintenance approuvé.
• Travailler dans un endroit propre et bien éclairé.
• Préparer des outils de précision appropriés.
• Enregistrer la séquence d'assemblage d'origine.
• Comparer le nouvel axe avec le composant retiré.
• Inspecter le guide, le porte-pièce, le ressort, le joint et la buse.
• Confirmer que le remplacement n'a aucun dommage visible.

• Ne pas forcer l'axe dans le guide.
• Ne pas frapper l'axe avec des outils métalliques.
• Ne pas toucher les surfaces de précision avec des mains sales.
• Garder la poussière, les fibres, l'huile et les particules métalliques à l'écart.
• Installer les composants de retenue dans le bon ordre.
• Utiliser uniquement le lubrifiant approuvé lorsque la lubrification est nécessaire.
• Confirmer le mouvement libre avant de terminer l'assemblage.
• Remplacer les composants associés endommagés si nécessaire.

• Vérifier manuellement le mouvement de l'axe lorsque cela est autorisé.
• Confirmer que la buse revient librement.
• Réinstaller la tête conformément à la procédure de la machine.
• Compléter l'étalonnage requis.
• Effectuer un test de prélèvement contrôlé.
• Exécuter un programme de placement à faible risque.
• Vérifier le retour de la buse et le prélèvement des composants.
• Inspecter les cartes d'essai.
• Enregistrer la date de maintenance et le numéro de pièce de remplacement.

Ne pas meuler, polir, plier, redresser ou modifier l'axe sans un processus technique approuvé. La modification peut altérer les dimensions critiques et les caractéristiques de surface.

Les axes de précision peuvent être endommagés par des impacts, la contamination, les vibrations ou le contact avec d'autres produits métalliques. Un emballage d'exportation approprié est donc essentiel.

1. Confirmer le numéro de pièce et la quantité commandée.
2. Inspecter la surface de l'axe.
3. Placer l'axe dans un manchon ou un sac de protection individuel.
4. Protéger les deux extrémités et les surfaces fonctionnelles.
5. Ajouter un matériau d'amortissement.
6. Placer l'article dans une boîte intérieure appropriée.
7. Sécuriser la boîte intérieure dans le carton d'exportation.
8. Appliquer les étiquettes du produit et de la quantité.
9. Sceller le carton extérieur.
10. Préparer les documents d'expédition requis.

Nous fournissons des composants de tête de placement, des buses, des chargeurs, des pièces de chargeurs, des moteurs, des capteurs, des vannes, des cartes de contrôle, des câbles, des filtres, des courroies et d'autres pièces de machines SMT.

Les produits peuvent être vérifiés selon les modèles de machines, les numéros de pièce, les étiquettes, les échantillons, les photographies et les dimensions.

Des options d'approvisionnement originales et compatibles peuvent être proposées en fonction des exigences du client, de la disponibilité du stock, des attentes de qualité et des calendriers de livraison.

Nous prenons en charge les commandes de maintenance d'urgence, les achats réguliers d'usine, les stocks de distributeurs et les expéditions consolidées de pièces de rechange.

Des emballages protecteurs et des options de transport flexibles sont disponibles pour les clients en Europe, en Amérique du Nord, en Asie du Sud-Est et sur d'autres marchés mondiaux.

Non. La compatibilité dépend de la version de la tête de placement H24 installée, de la configuration de la machine et du numéro de pièce requis. Veuillez fournir le modèle complet de la machine, l'étiquette d'identification de la tête, des photographies de l'ancien axe, les dimensions et la quantité requise avant de commander.

L'interchangeabilité directe ne doit pas être présumée. Ces références peuvent représenter différentes révisions, configurations ou positions d'assemblage. L'ancien numéro de pièce, la structure physique, les dimensions, l'étiquette de la tête et la position d'installation doivent être vérifiés avant le remplacement.

Des options d'approvisionnement originales et compatibles peuvent être disponibles en fonction du stock et des exigences du client. Le devis indiquera clairement l'état du produit offert et le type d'approvisionnement afin que les clients puissent sélectionner l'option appropriée.

Veuillez envoyer le numéro de pièce requis, le modèle complet de la machine FUJI NXT, l'étiquette de la tête H24, des photographies claires du produit, les dimensions critiques, la quantité requise, le pays de destination, le type d'approvisionnement préféré et la date de livraison prévue.

Oui. Le produit peut être consolidé avec des buses, des chargeurs, des pièces de chargeurs, des moteurs, des capteurs, des vannes, des câbles, des filtres, des cartes de contrôle, des pièces de convoyeurs et d'autres composants de machines SMT pour simplifier l'achat et le transport.

FUJI et les noms de machines associés sont des marques déposées de leurs propriétaires respectifs. Ils sont utilisés uniquement pour décrire la compatibilité du produit et son application prévue.

La liste n'implique aucune autorisation, parrainage ou affiliation, sauf indication contraire dans le devis. Les options d'approvisionnement originales et compatibles seront identifiées séparément. Les clients doivent vérifier tous les numéros de pièce et les informations d'application avant de commander.

Veuillez inclure le numéro de pièce, le modèle complet de la machine NXT, l'étiquette de la tête H24, la quantité requise, le pays de livraison et des photographies claires dans votre demande.
