Panasonic 102031203702 Guide de précision pour les machines d'insertion automatique

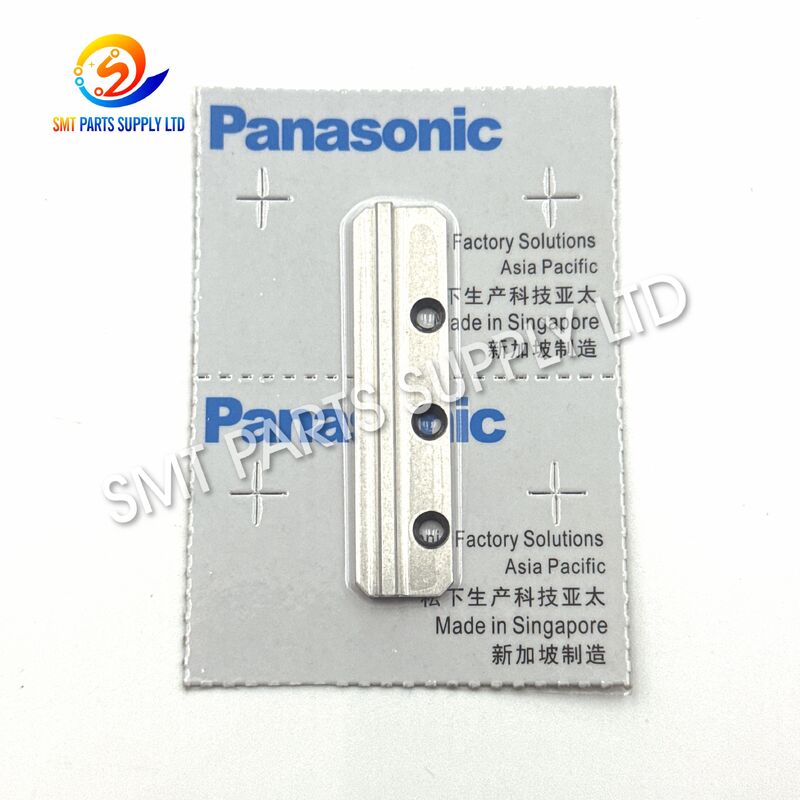

Guide de machine d'insertion AI Panasonic 102031203702

Le guide Panasonic 102031203702 est une pièce de rechange mécanique de précision développée pour les équipements d'insertion automatique de composants traversants. Installé dans l'assemblage correspondant lié au guidage, à la coupe, à l'alimentation ou à l'insertion, le guide aide à contrôler la trajectoire de mouvement des pièces mécaniques connectées et prend en charge le positionnement répétable pendant la production continue.

Un guide usé, endommagé, contaminé ou mal installé peut entraîner un mouvement instable, un frottement anormal, une manipulation incohérente des composants ou une usure accélérée des pièces voisines. Le remplacement du composant affecté par un guide 102031203702 correctement apparié peut aider à restaurer la relation mécanique entre le guide, la came coulissante, la plaque de guidage, la base, le rouleau, le coupeur, la goupille, le ressort et d'autres pièces associées.

Ce produit convient aux fabricants d'électronique, aux usines d'assemblage de PCB, aux départements de maintenance de machines d'insertion, aux sociétés de service d'équipement et aux distributeurs de pièces de rechange. Étant donné que les machines AI Panasonic peuvent avoir différentes configurations, années de production et révisions d'assemblage, les clients doivent vérifier le numéro de pièce d'origine, le modèle de machine, la position d'installation, les dimensions et l'apparence de la pièce ancienne avant de commander.

Le guide fonctionne dans un système mécanique répétitif. Pendant la production, il peut être exposé à des mouvements continus, des vibrations, des frottements, de la poussière, des fragments de composants, des résidus de lubrifiant et des contraintes d'installation. Même lorsque la machine reste opérationnelle, l'usure progressive peut réduire la cohérence de la surface de guidage ou de la relation d'installation.

Les conditions suivantes peuvent indiquer que le guide ou son assemblage associé nécessite une inspection.

Le contact répété entre les composants mobiles et la surface du guide peut modifier progressivement la zone de contact. L'usure inégale peut affecter la trajectoire de déplacement prévue et créer un jeu supplémentaire entre les pièces connectées.

Une lubrification insuffisante, une graisse contaminée, des particules étrangères ou un assemblage incorrect peuvent augmenter le frottement. Une résistance excessive peut créer un mouvement instable, du bruit, des vibrations ou une usure accélérée.

Les rayures, les bosses, la déformation, les bords ébréchés ou les marques d'impact peuvent gêner le mouvement fluide. Les dommages peuvent résulter d'un blocage de composant, d'une maintenance incorrecte, d'un contact accidentel avec un outil ou d'un stockage inapproprié.

Si le guide est installé dans le mauvais sens, serré de manière inégale ou positionné sans alignement approprié, le mécanisme connecté peut ne pas se déplacer selon la trajectoire de conception d'origine.

La poussière, les fragments de pattes coupées, les résidus d'huile et les petites particules métalliques peuvent s'accumuler autour du guide et du mécanisme associé. La contamination peut empêcher le glissement fluide et créer une usure locale.

Une came coulissante, une plaque de guidage, une goupille, un rouleau, un ressort, un coupeur, un support ou une base endommagés peuvent transférer une force anormale au guide. Le remplacement d'une seule pièce sans vérifier l'assemblage environnant peut ne pas résoudre le problème complet.

Des composants mal alimentés, des pattes pliées, des réglages de matériau incorrects ou une obstruction mécanique peuvent provoquer un impact soudain dans le mécanisme d'insertion. Le guide doit être inspecté chaque fois qu'un blocage ou une collision grave se produit.

Le remplacement du guide 102031203702 vise à restaurer la relation de guidage et de positionnement d'origine au sein de l'assemblage mécanique pertinent. Un remplacement correct doit être combiné avec le nettoyage, l'inspection, l'alignement et les tests, plutôt que d'être traité comme un changement de pièce isolé.

1. Arrêter l'équipement conformément à la procédure de sécurité de l'usine.
2. Enregistrer les alarmes machine actuelles et les symptômes de production.
3. Photographier la position d'installation d'origine avant le démontage.
4. Vérifier le vieux guide pour les rayures, la déformation, le jeu et l'usure inégale.
5. Inspecter la came coulissante, la plaque de guidage, la base, le coupeur, la goupille, le rouleau, le ressort et le support.
6. Retirer la poussière, les fragments de pattes, les résidus de graisse et autres contaminations.
7. Comparer le nouveau guide avec la pièce retirée.
8. Confirmer le numéro de pièce, le profil, les trous, l'orientation et les surfaces d'installation.
9. Installer le guide sans forcer ni modifier le composant.
10. Serrer la quincaillerie de montage uniformément conformément à la procédure de service de la machine.
11. Vérifier manuellement le mécanisme pour un mouvement fluide et sans interférence.
12. Effectuer des tests à basse vitesse avant de revenir à la production normale.
13. Inspecter les assemblages de PCB et les composants traversants d'échantillons.
14. Enregistrer la date de remplacement pour la gestion de la maintenance préventive.

Le résultat réel dépend de l'état de l'ensemble du mécanisme. Si le guide n'est pas le seul composant usé, d'autres pièces peuvent également devoir être remplacées.

Le guide 102031203702 est destiné à être utilisé dans la maintenance des équipements d'insertion automatique AI de type Panasonic/Panasert. Ces machines sont couramment utilisées pour installer des composants électroniques à fils dans des trous traversants de PCB préparés.

Le guide n'est pas un composant universel. Sa compatibilité dépend de la série exacte de la machine, de l'assemblage mécanique, de la révision de la pièce et de la position d'installation.

Selon la configuration de la machine et le processus de production, les équipements d'insertion automatique peuvent traiter des composants électroniques à fils tels que :

Le guide ne détermine pas directement la gamme complète de composants. Le modèle de machine, la tête d'insertion, l'outillage, le programme, le système d'alimentation et les spécifications du composant déterminent la capacité de production réelle.

Ce produit convient aux :

• Usines d'assemblage de PCB exploitant des lignes d'insertion automatique.
• Ingénieurs de production gérant les processus de composants traversants.
• Équipes de maintenance d'équipement responsables des machines AI.
• Sociétés de service réparant les équipements d'insertion et de traitement de fils.
• Fabricants d'électronique constituant des inventaires critiques de pièces de rechange.
• Distributeurs à l'étranger fournissant des composants pour machines SMT et THT.
• Usines restaurant des équipements d'insertion Panasonic/Panasert d'occasion.
• Acheteurs recherchant un remplacement exact identifié par le numéro de pièce 102031203702.

Le guide fournit une référence mécanique contrôlée pour le mouvement des pièces associées. Pendant le cycle de la machine, les mécanismes connectés peuvent glisser, tourner, pousser, couper, positionner ou revenir selon le programme de l'équipement. Le guide aide à maintenir ce mouvement dans la trajectoire prévue.

Le guide peut fonctionner dans le cadre d'un assemblage contenant plusieurs composants mécaniques. Selon la configuration de la machine, les éléments associés peuvent inclure :

• Came coulissante.
• Plaque de guidage.
• Base de guidage.
• Coupeur.
• Coupeur fixe.
• Rouleau.
• Goupille.
• Ressort.
• Levier.
• Support.
• Poussoir.
• Pièces de pliage ou de traitement de pattes.
• Fixations et composants de localisation.

Lors du diagnostic d'une panne, ces pièces doivent être inspectées comme un système mécanique complet. Un nouveau guide ne peut pas compenser une goupille gravement usée, une came endommagée, un support plié, un coupeur incorrect ou une base desserrée.

• Ne pas marteler, meuler, plier, percer ou modifier le guide.
• Ne pas forcer la pièce dans une position incorrecte.
• Garder les surfaces de contact et de montage propres.
• Confirmer la bonne direction d'installation.
• Vérifier si les goupilles de localisation et les fixations sont en bon état.
• Serrer les vis uniformément.
• S'assurer que les pièces connectées bougent librement.
• Appliquer uniquement le lubrifiant spécifié pour l'assemblage de la machine.
• Empêcher les outils lâches ou les particules métalliques de rester à l'intérieur de l'équipement.

• Déplacer le mécanisme manuellement lorsque la procédure de service le permet.
• Vérifier les interférences, la résistance anormale et le jeu excessif.
• Faire fonctionner l'équipement à basse vitesse.
• Observer le guide et le mécanisme connecté pendant plusieurs cycles.
• Confirmer qu'aucun bruit ou vibration anormal n'est présent.
• Tester avec des matériaux de production approuvés.
• Inspecter les composants insérés et l'état du PCB.
• Ramener progressivement la machine à la vitesse de production normale.

L'installation doit être effectuée par du personnel de maintenance qualifié et familier avec les équipements d'insertion automatique.

La sélection correcte du produit est essentielle car des guides similaires peuvent présenter de petites différences visuelles ou dimensionnelles. Une apparence similaire ne garantit pas l'interchangeabilité.

Le numéro de pièce requis doit être 102031203702. Évitez de commander uniquement en fonction du nom du produit « Guide », car l'équipement peut contenir plusieurs composants de guidage différents.

Inspecter la pièce retirée pour :

• Identification gravée ou imprimée.
• Position des trous de montage.
• Profil externe.
• Forme de la surface de guidage.
• Largeur, longueur et épaisseur.
• Orientation gauche ou droite.
• Marques de contact et direction d'installation.

Fournir :

• Marque de la machine.
• Modèle de la machine.
• Numéro de série de la machine.
• Année de fabrication, si disponible.
• Nom de l'assemblage.
• Position d'installation.
• Alarme actuelle ou problème de production.

Envoyer des photographies claires montrant :

1. La pièce ancienne complète.
2. La face avant.
3. La face arrière.
4. Le profil latéral.
5. La position d'installation.
6. L'assemblage mécanique environnant.
7. Toute marque ou étiquette.
8. Une règle ou un pied à coulisse si nécessaire.

Si le guide présente une usure sévère, inspectez la came coulissante, la plaque, la base, le coupeur, le rouleau, les goupilles, les ressorts et les supports associés. Le remplacement simultané des composants usés associés peut fournir un résultat de maintenance plus stable.

La fourniture d'informations complètes permet au fournisseur de confirmer le produit plus efficacement et réduit les communications répétées.

Chaque guide fourni doit être vérifié conformément à l'état du produit convenu et aux exigences de la commande.

Les tolérances dimensionnelles, la qualité du matériau, la dureté, le revêtement et les spécifications techniques détaillées dépendent de la version de production réelle. Les acheteurs nécessitant ces données doivent fournir un dessin, un échantillon ou une exigence technique formelle avant de passer commande.

Le guide 102031203702 est un composant mécanique de précision et doit être protégé contre les impacts, l'humidité, la contamination et les mouvements incontrôlés pendant le transport.

1. Inspection visuelle propre.
2. Emballage individuel protecteur.
3. Emballage intérieur résistant à l'humidité.
4. Amortissement anti-collision.
5. Étiquette d'identification du numéro de pièce.
6. Carton d'exportation solide.
7. Étiquette d'expédition extérieure.
8. Vérification finale de la quantité.

Le coût d'expédition et le délai de livraison dépendent de la destination, de la quantité, de la taille du colis, des procédures douanières et de la méthode de transport sélectionnée.

Les lignes de production peuvent connaître des temps d'arrêt importants lorsqu'une petite pièce mécanique est indisponible. Les acheteurs utilisant des équipements d'insertion AI plus anciens devraient établir un plan de pièces de rechange basé sur la quantité de machines, les heures de fonctionnement, l'historique de maintenance et le délai de livraison local.

La quantité requise doit être déterminée par l'équipe de maintenance de l'usine. Aucun intervalle de remplacement universel ne peut être appliqué à chaque machine car l'usure dépend du volume de production, de l'état du matériau, de la qualité de la maintenance et de la configuration de l'équipement.

Les acheteurs industriels ont généralement besoin d'un composant spécifique plutôt que d'une catégorie de produit générale. Nous organisons les demandes en utilisant le numéro de pièce exact pour faciliter une identification plus rapide.

Les clients peuvent soumettre les étiquettes de machine, les photographies de la pièce ancienne, les dimensions et les images de la position d'installation pour vérification avant de passer commande.

Différentes usines ont des budgets et des exigences de maintenance différents. Les états de produit disponibles peuvent être cités séparément pour comparaison.

Les acheteurs peuvent combiner des guides, des coupeurs, des cames, des plaques, des goupilles, des ressorts, des rouleaux, des courroies, des capteurs, des moteurs, des cartes, des vannes et d'autres pièces de machine en une seule demande.

Emballage protecteur, étiquettes de numéro de pièce, factures commerciales, listes de colisage et options d'expédition internationales peuvent être organisés pour les clients étrangers.

Notre objectif n'est pas seulement de fournir un numéro de pièce, mais aussi d'aider les clients à réduire les erreurs de sélection, à raccourcir la communication de maintenance et à rétablir la production efficacement.

R : Le numéro de pièce 102031203702 est identifié comme un guide mécanique utilisé dans les équipements de machines d'insertion automatique AI Panasonic/Panasert. Il appartient à la catégorie des pièces mécaniques liées au guidage et à l'insertion. La position d'installation exacte doit être confirmée à l'aide de la pièce retirée, du modèle de machine et des photographies de l'assemblage.

R : Les listes publiques de pièces de rechange associent ce guide aux applications de machines d'insertion automatique Panasonic/Panasert, y compris les listes de pièces liées à JVK, tandis que certains fournisseurs font également référence aux équipements AV131. Étant donné que les configurations et les révisions peuvent différer, le modèle de machine seul ne doit pas être utilisé comme seule norme de compatibilité. Veuillez confirmer le numéro de pièce d'origine et la position d'installation.

R : Des options d'approvisionnement neuves d'origine et neuves compatibles peuvent être disponibles. La disponibilité dépend du stock actuel et de la quantité demandée. Le devis formel indiquera clairement l'état du produit proposé afin que l'acheteur puisse sélectionner l'option appropriée.

R : Veuillez fournir le numéro de pièce 102031203702, la quantité requise, l'état du produit préféré, le modèle de la machine, le numéro de série de la machine si disponible, des photographies de la pièce ancienne, des photographies de la position d'installation et le pays de destination. Les dimensions sont recommandées lorsque la pièce existante n'a pas d'identification visible.

R : Il peut être remplacé individuellement lorsque les composants environnants sont en bon état. Cependant, une usure sévère du guide peut indiquer des problèmes avec la came, la plaque, la base, le coupeur, le rouleau, la goupille, le ressort, le support ou l'alignement. L'inspection complète du mécanisme avant l'installation est fortement recommandée.

Vous recherchez le Guide de machine d'insertion AI Panasonic 102031203702 ?

Veuillez nous envoyer les informations suivantes pour un devis rapide et précis :

• Numéro de pièce requis.
• Quantité requise.
• Exigence de neuf d'origine ou neuf compatible.
• Modèle et numéro de série de la machine.
• Photographies claires de l'ancien guide.
• Photographies de la position d'installation.
• Pays de destination et code postal.
• Calendrier de livraison requis.
• Liste complète des demandes de pièces de rechange, si disponible.

Nous fournissons des pièces de rechange pour machines d'insertion automatiques pour la maintenance, la reprise de production, le remplacement préventif et la distribution internationale.

Contactez-nous dès aujourd'hui pour vérifier le stock, comparer les états de produit disponibles, recevoir des photographies d'inspection et obtenir un devis d'exportation.

Avis de compatibilité important :
Les noms Panasonic et des machines associées sont utilisés uniquement pour identifier la compatibilité du produit et l'application de la pièce de rechange référencée. Les acheteurs doivent vérifier le numéro de pièce, la configuration de la machine, les dimensions et la position d'installation avant l'achat. La disponibilité du produit, son état, sa garantie et son délai de livraison sont soumis au devis final.
