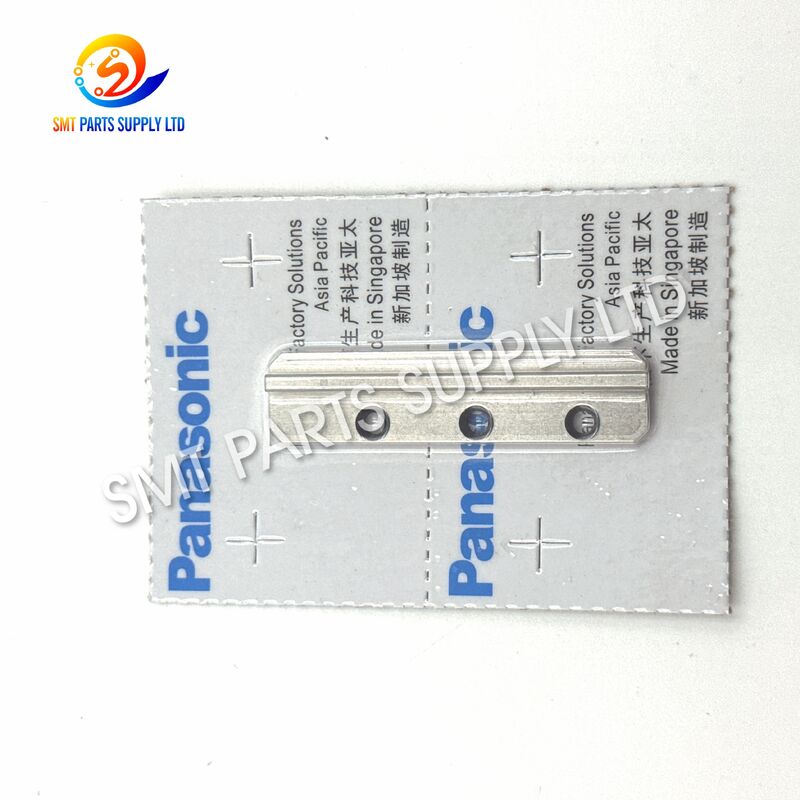

Panasonic 102031203802 JVK Guide(R) Guide mécanique côté droit pour machines d'insertion automatique

Guide JVK (R) 102031203802 de Panasonic, pièce de rechange pour machine d'insertion automatique

Le Guide (R) 102031203802 de Panasonic est un composant de guidage mécanique identifié pour l'équipement d'insertion automatique JVK. Il est installé dans le mécanisme de fonctionnement de la machine pour supporter le mouvement contrôlé des composants, maintenir la trajectoire prévue et aider les pièces associées à rester correctement positionnées pendant les cycles d'insertion répétitifs.

Les références publiques de pièces de rechange identifient le 102031203802 comme un GUIDE JVK, certaines listes de composants le décrivant spécifiquement comme GUIDE (R), indiquant une configuration de guidage côté droit. Il est couramment répertorié avec le 102031203702, des plaques de guidage, des curseurs, des poussoirs, des goupilles, des rouleaux, des cames, des couteaux et d'autres pièces utilisées dans les mécanismes d'insertion automatique.

Le guide convient aux projets de maintenance impliquant des composants de guidage usés, endommagés, déformés, contaminés ou mal alignés. Un remplacement correct peut aider à rétablir un mouvement stable, réduire les frottements anormaux, supporter un positionnement répétable et prévenir les contacts inutiles entre les pièces mécaniques adjacentes.

Étant donné que les équipements d'insertion automatique peuvent avoir différentes révisions, configurations ou positions d'installation, les acheteurs doivent vérifier le numéro de pièce, l'orientation, le modèle de la machine, les dimensions physiques et l'apparence de la pièce ancienne avant de passer commande.

Informations clés sur le produit

Fonction du produit

L'objectif principal du Guide (R) 102031203802 est de fournir un chemin mécanique contrôlé pour les composants mobiles associés à l'intérieur de l'unité d'insertion.

Pendant la production continue, le mécanisme associé fonctionne à une vitesse et une fréquence répétées. Un guide correctement installé aide à maintenir la direction de mouvement requise et la relation positionnelle entre les curseurs, les cames, les poussoirs, les couteaux, les goupilles, les rouleaux et d'autres composants coopérants.

Ses responsabilités fonctionnelles peuvent inclure :

Le guide ne doit pas être sélectionné uniquement sur son apparence générale. Deux composants de guidage peuvent se ressembler tout en ayant des positions de trous, des profils, des épaisseurs, des orientations ou des relations d'installation différentes.

Cause : Pourquoi le guide nécessite un remplacement

Les machines d'insertion automatique dépendent d'un mouvement mécanique précis et répétitif. Le guide peut s'user progressivement ou être endommagé en raison de longues heures de fonctionnement, de contamination, de lubrification insuffisante, de réglage incorrect, d'impacts anormaux ou d'usure des composants voisins.

1. Usure mécanique à long terme

Le glissement ou le contact continu peut modifier progressivement la surface du guide. Même une usure mineure peut augmenter le jeu et affecter la trajectoire de mouvement du mécanisme coopérant.

2. Mauvais alignement mécanique

Si le curseur, la came, le poussoir, le couteau, la base ou la position de montage est mal aligné, une force inégale peut être appliquée au guide. Cela peut entraîner une usure locale, des rayures, une déformation ou une résistance anormale.

3. Contamination par la poussière et le processus

Des particules métalliques, des fragments de pattes de composants, des résidus d'huile, de la poussière et des débris de production peuvent pénétrer dans la zone du guide. Les contaminants peuvent augmenter les frottements et accélérer l'usure.

4. Lubrification insuffisante ou incorrecte

Certaines surfaces mécaniques coopérantes nécessitent une lubrification contrôlée. Une lubrification insuffisante peut augmenter les frottements, tandis qu'un lubrifiant excessif ou inapproprié peut collecter la poussière et les débris.

5. Impact machine anormal

Un blocage de composant, un mauvais réglage, un couteau endommagé, un curseur déplacé ou une collision inattendue peuvent transférer une force d'impact au guide et à sa zone de montage.

6. Fixations desserrées

Des fixations de montage desserrées peuvent permettre au guide de se déplacer de sa position prévue. Une utilisation continue peut endommager les trous de montage, les pièces adjacentes ou le profil du guide.

7. Composants coopérants usés

L'installation d'un nouveau guide sans inspecter les curseurs, goupilles, rouleaux, cames, poussoirs et couteaux associés peut entraîner une défaillance répétée. L'usure se développe fréquemment sur plusieurs composants connectés plutôt que sur une seule pièce isolée.

Symptômes courants d'usure ou de dommage du guide

Ces symptômes peuvent également résulter d'autres pièces. Une inspection complète devrait donc inclure le guide, la plaque de guidage, le curseur, la came, le couteau, le poussoir, le rouleau, la goupille, le ressort, la base, les fixations et la surface de montage.

Solution : Remplacement du guide (R) 102031203802

Le remplacement d'un guide usé ou endommagé peut aider à rétablir la relation de mouvement prévue au sein du mécanisme JVK.

Le processus de maintenance recommandé ne consiste pas simplement à retirer l'ancienne pièce et à en installer une nouvelle. Le technicien doit inspecter l'ensemble complet, identifier la raison initiale de la défaillance, nettoyer la zone d'installation et confirmer le mouvement de tous les composants coopérants.

Procédure de remplacement recommandée

Résultat de la maintenance

• Rétablir un chemin de mouvement mécanique stable.
• Réduire le jeu latéral anormal.
• Améliorer l'alignement entre les composants coopérants.
• Réduire les frottements irréguliers et le bruit mécanique.
• Supporter des cycles d'insertion cohérents.
• Protéger les curseurs, cames, couteaux, poussoirs et goupilles.
• Réduire les arrêts répétés causés par la résistance dans la zone du guide.
• Améliorer la fiabilité de la maintenance et la planification des pièces de rechange.

Spécifications

Avis important sur les spécifications

Les dimensions détaillées, la nuance du matériau, la dureté, le revêtement, la rugosité de surface et la tolérance d'installation ne doivent pas être déduites du nom du produit seul.

Pour obtenir une confirmation précise, veuillez fournir :

1. Une photographie claire du guide ancien complet.
2. Une photographie rapprochée des deux côtés.
3. Le modèle et le numéro de série de la machine.
4. La position d'installation.
5. La longueur, la largeur, l'épaisseur et l'espacement des trous mesurés.
6. Des photographies de l'ensemble environnant.
7. La quantité requise et la date de livraison prévue.

Composants connexes à inspecter

La pièce numéro 102031203802 est répertoriée dans les groupes de pièces JVK avec des composants tels que le guide 102031203702, les curseurs, les plaques de guidage, les poussoirs, les rouleaux, les goupilles, les cames et les couteaux.

Lors du remplacement du guide, inspectez les pièces suivantes le cas échéant :

Il n'est pas toujours nécessaire de remplacer toutes les pièces. Cependant, les composants associés doivent être vérifiés pour éviter qu'une pièce d'accouplement endommagée ne provoque une usure prématurée du nouveau guide.

Application

Le Guide (R) 102031203802 de Panasonic est destiné à la maintenance et à la réparation des mécanismes de machines d'insertion automatique JVK.

Environnements d'application typiques

Situations d'achat appropriées

Ce produit convient aux clients qui :

• Ont confirmé le numéro de pièce ancien comme étant 102031203802.
• Nécessitent un composant de guidage JVK côté droit.
• Réparent un mécanisme d'insertion automatique.
• Ont identifié une usure, des rayures, une déformation ou un jeu excessif.
• Ont besoin de stock de maintenance pour les équipements abandonnés ou matures.
• Exploitent plusieurs machines d'insertion et nécessitent un support de pièces de rechange.
• Ont besoin qu'une pièce ancienne soit identifiée par des photographies et des mesures.
• Nécessitent une expédition consolidée avec d'autres pièces de machine d'IA.

Fonctionnement

Le guide fonctionne comme un composant de positionnement mécanique passif. Il ne crée pas de mouvement électrique, pneumatique ou motorisé par lui-même.

Au lieu de cela, le guide travaille en collaboration avec le mécanisme mobile de la machine.

Séquence de fonctionnement

1. La machine initie un cycle d'insertion.
2. Un composant entraîné tel qu'une came, un curseur, un levier ou un actionneur commence à se déplacer.
3. La pièce mobile associée suit la trajectoire contrôlée par l'ensemble du guide.
4. Le guide aide à limiter les mouvements latéraux indésirables.
5. Les composants coopérants restent dans la relation positionnelle requise.
6. L'action d'insertion, de coupe, de formage ou de retour est terminée.
7. Le mécanisme revient à sa position de départ.
8. Le processus se répète lors du cycle de production suivant.

Relation fonctionnelle

Un guide usé peut permettre à la pièce associée de basculer, de se décaler, de vibrer ou d'entrer en contact avec un autre composant. Cela peut augmenter la résistance et réduire la répétabilité du mécanisme.

Avantages du produit

1. Identification correcte du numéro de pièce

Le produit est fourni sous le numéro de pièce 102031203802, permettant aux acheteurs de le comparer directement avec les enregistrements de maintenance, les listes de pièces d'équipement ou les marquages des anciennes pièces.

2. Configuration du guide côté droit

L'identification GUIDE (R) permet de le distinguer des composants de guidage associés côté gauche ou orientés différemment.

3. Conçu pour un fonctionnement mécanique répétitif

Le composant est destiné à un mécanisme de machine qui effectue des cycles de fonctionnement répétés et nécessite un guidage positionnel stable.

4. Supporte un alignement mécanique précis

Un guide correctement installé aide les pièces coopérantes à rester dans la trajectoire de fonctionnement prévue.

5. Convient à la maintenance préventive

Le guide peut être conservé comme pièce de rechange pour la maintenance planifiée, réduisant les retards lorsque le composant d'origine s'use.

6. Convient à la réparation corrective

Il peut être utilisé pour le dépannage des mouvements anormaux, de l'usure dans la zone du guide, des interférences ou de l'instabilité mécanique.

7. Identification facile par photos et mesures

Les clients peuvent soumettre des images et des dimensions de la pièce ancienne pour comparaison avant expédition.

8. Emballage d'exportation protecteur

Le produit peut être protégé individuellement pour réduire les collisions, les rayures, la contamination et les mouvements pendant le transport international.

Comment choisir

Sélectionner le bon guide nécessite plus que de vérifier le nom général du produit.

Étape 1 : Confirmer le numéro de pièce complet

Vérifiez que la pièce ancienne, le manuel de la machine, le dossier de maintenance ou la nomenclature indique :

Modèle de machine

Évitez de commander selon un numéro incomplet tel que 1020312038, sauf si toutes les autres informations ont été vérifiées.

Étape 2 : Confirmer l'orientation

Ce produit est identifié comme Guide (R) dans les références de pièces pertinentes. Confirmez que la position d'installation requise est le guide côté droit.Ne pas confondre avec :Guide 102031203702.

Un guide côté gauche.

• Une plaque de guidage.
• Un curseur.
• Une base de guidage.
• Une goupille de guidage.
• Un mandrin de guidage.
• Étape 3 : Confirmer la machine
• Fournir le modèle complet de la machine, le numéro de série, l'année de production et la configuration de l'équipement.
• La confirmation la plus fiable est basée sur :

Méthode de vérification

Fiabilité

Numéro de pièce complet

Largeur totale.

Épaisseur.

• Quantité de trous.
• Diamètre des trous.
• Espacement des trous.
• Profil des bords.
• Position de la rainure.
• Surface de contact.
• Direction d'installation.
• Orientation gauche/droite.
• Finition de surface.
• Marquages ou numéros gravés.
• Étape 5 : Sélectionner la condition d'approvisionnement requise
• Confirmez si votre projet nécessite :
• Pièce neuve d'origine.

Pièce compatible neuve.

Pièce reconditionnée.

• Production personnalisée basée sur un échantillon.
• Article de stock d'urgence.
• Achat en lot pour l'inventaire de maintenance.
• La disponibilité peut varier. La condition requise doit être clairement indiquée dans la demande.
• Étape 6 : Inspecter les pièces connexes
• Si l'ancien guide a échoué en raison d'un curseur, d'une came, d'un poussoir, d'un couteau, d'une goupille ou d'une base de montage endommagé, le remplacement du seul guide peut ne pas résoudre le problème.

Fournir des photos de l'ensemble du mécanisme lorsque une usure anormale est visible.

Options d'approvisionnement originales, compatibles et basées sur des échantillons

Option d'approvisionnement

Exigence appropriée

Neuf d'origine

Chaque commande doit être vérifiée conformément à la condition d'approvisionnement confirmée.

Éléments d'inspection recommandés

Élément d'inspection

Contenu de l'inspection

Numéro de pièce

Vues avant et arrière.

Côtés gauche et droit.

• Trous de montage.
• Quantité du produit.
• État de l'emballage.
• Étiquettes du numéro de pièce.
• Comparaison avec la photo de référence du client.
• Emballage et expédition
• Les composants de guidage mécanique doivent être protégés contre les chocs, la contamination, l'humidité et les mouvements pendant le transport.
• Processus d'emballage standard

La pièce est inspectée visuellement.

La surface de travail est nettoyée si nécessaire.

Le produit est emballé dans un sac de protection.

1. De la mousse ou un matériau de rembourrage est ajouté.
2. Le composant est placé dans une boîte intérieure.
3. La boîte intérieure est emballée dans un carton d'exportation.
4. Les étiquettes d'expédition et les informations de commande sont vérifiées.
5. Un emballage renforcé est utilisé pour les commandes combinées ou lourdes.
6. Méthodes d'expédition disponibles
7. Méthode d'expédition
8. Commande appropriée

Express international

Stockez-le dans un environnement propre et sec.

Conservez-le dans son emballage de protection d'origine.

Évitez tout contact direct avec l'humidité ou les produits chimiques corrosifs.

• Ne placez pas de produits lourds sur le guide.
• Évitez les collisions avec des couteaux, des goupilles ou d'autres pièces métalliques.
• Étiquetez clairement le numéro de pièce.
• Séparez les composants côté droit et côté gauche.
• Utilisez le contrôle des stocks premier entré, premier sorti.
• Inspectez périodiquement les pièces stockées.
• Conservez les photographies et les dimensions des échantillons dans la base de données de maintenance.
• Notes d'installation
• L'installation doit être effectuée par du personnel de maintenance qualifié et familier avec les équipements d'insertion automatique.
• Avant l'installation

Arrêter la machine en toute sécurité.

Isoler toutes les sources d'énergie.

Nettoyer la zone de travail.

• Préparer les outils appropriés.
• Examiner la position d'installation d'origine.
• Vérifier la pièce de remplacement par rapport à l'ancien guide.
• Confirmer l'orientation côté droit.
• Inspecter la surface de montage.
• Vérifier les composants mécaniques associés.
• Pendant l'installation
• Ne forcez pas le guide en position.
• Ne modifiez pas les trous de montage sans approbation de l'ingénierie.

Évitez de frapper le guide avec des outils durs.

• Gardez la surface de contact propre.
• Confirmer la direction d'installation correcte.
• Serrez les fixations uniformément.
• Vérifiez que les pièces voisines ne sont pas coincées ou déplacées.
• Appliquez uniquement le lubrifiant spécifié là où c'est nécessaire.
• Après l'installation
• Déplacez le mécanisme manuellement lorsque cela est autorisé.
• Confirmer qu'il n'y a pas de résistance anormale.

Vérifier le jeu entre les pièces coopérantes.

• Faire fonctionner la machine à basse vitesse.
• Observer plusieurs cycles complets.
• Écouter les bruits anormaux.
• Vérifier les vibrations ou les mouvements latéraux.
• Confirmer la stabilité de la production avant le fonctionnement à pleine vitesse.
• Questions fréquemment posées
• Q1 : Qu'est-ce que le Panasonic 102031203802 ?
• Le Panasonic 102031203802 est identifié comme un composant de guidage mécanique JVK utilisé dans un mécanisme de machine d'insertion automatique. Certaines listes de pièces de rechange le décrivent comme GUIDE (R), indiquant le guide côté droit. Il supporte le mouvement contrôlé, l'alignement et le positionnement des composants mécaniques coopérants.

Q2 : Le 102031203802 est-il interchangeable avec le 102031203702 ?

Ils ne doivent pas être considérés comme interchangeables. Les deux numéros sont répertoriés comme des composants de guidage distincts et peuvent représenter des côtés, des profils ou des positions d'installation différents. Confirmez l'orientation, les trous de montage, les dimensions, les photographies de la pièce ancienne et le manuel des pièces de la machine avant de commander.

Q3 : Quelle machine utilise le guide 102031203802 ?

La pièce est couramment identifiée dans les listes de pièces de rechange des machines d'insertion automatique JVK. Étant donné que les révisions d'équipement et les configurations mécaniques peuvent différer, fournissez le modèle complet de la machine, le numéro de série, la photographie de la pièce ancienne et la photographie de la position d'installation pour une confirmation finale de compatibilité.

Q4 : Quelles informations sont nécessaires pour un devis ?

Veuillez fournir le numéro de pièce 102031203802, la quantité requise, le modèle de la machine, les photographies de la pièce ancienne, la position d'installation, la condition d'approvisionnement préférée, la destination de livraison et la date de livraison prévue. Les dimensions sont fortement recommandées lorsque la pièce ancienne n'a pas de marquage clair.

Q5 : Pouvez-vous fournir des pièces mécaniques JVK connexes ?

Les pièces mécaniques connexes peuvent inclure le guide 102031203702, les plaques de guidage, les curseurs, les cames, les poussoirs, les couteaux, les goupilles, les rouleaux, les ressorts, les bases et les composants de montage. Envoyez une liste complète des pièces ou des photographies afin que les articles requis puissent être vérifiés ensemble.

Pourquoi acheter chez nous

Support professionnel pour pièces de machines d'IA

Nous nous concentrons sur les pièces de rechange utilisées dans l'assemblage de PCB, l'insertion automatique, le SMT, la sérigraphie, le convoyage et les équipements de fabrication électronique connexes.

Identification basée sur le numéro de pièce

Les commandes sont vérifiées à l'aide des numéros de pièce, des modèles de machine, des photographies, des dimensions et des positions d'installation pour réduire les erreurs de sélection.

Options d'approvisionnement flexibles

Des options d'approvisionnement neuves d'origine, compatibles, basées sur des échantillons et sur dessin peuvent être disponibles selon les exigences techniques et budgétaires du client.

Support pour petites quantités

Les commandes de pièces uniques et de petites maintenances peuvent être traitées en fonction des stocks et de la disponibilité des produits.

Achats consolidés

Les clients peuvent combiner des guides, des couteaux, des curseurs, des cames, des goupilles, des rouleaux, des capteurs, des vannes, des moteurs, des cartes, des alimentateurs et d'autres pièces de machine en une seule expédition.

Emballage d'exportation

Les produits sont emballés avec une protection adéquate pour l'expédition express internationale, le fret aérien ou l'expédition d'exportation consolidée.

Vérification avant expédition

Des photos, des étiquettes, des quantités et des informations d'emballage peuvent être fournies pour confirmation sur demande.

Contactez-nous

Vous recherchez le Guide (R) 102031203802 de Panasonic ou d'autres pièces de rechange pour machines d'insertion automatique ?

Envoyez-nous les informations suivantes pour recevoir un devis plus rapide et plus précis :

Informations requises

Exemple

Numéro de pièce

Identification technique.

Correspondance des numéros de pièce.

• Recommandations de pièces connexes.
• Devis pour commandes en gros.
• Options d'expédition internationales.
• Support de pièces de rechange pour la maintenance.
