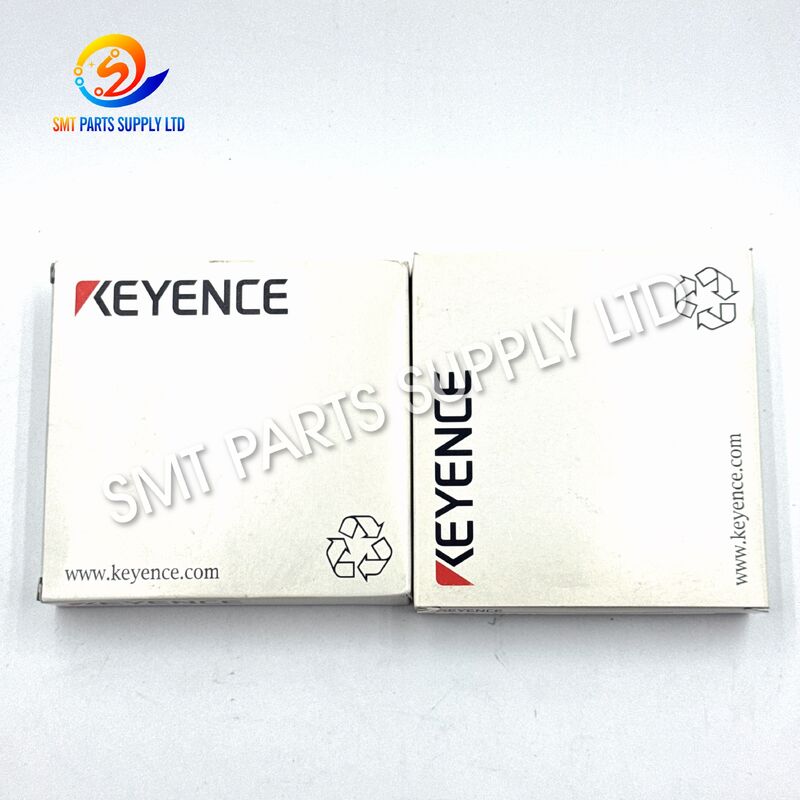

Amplificateur à fibre PNP KEYENCE FS-V34P avec réponse rapide de 33 μs et double affichage numérique pour FUJI NXT II A10398

Le KEYENCE FS-V34P est un amplificateur à fibre numérique haute vitesse conçu comme une unité d'extension PNP de type câble au sein de la série de capteurs FS-V30. Il est généralement référencé sous le numéro de pièce FUJI A10398 pour certaines positions de détection de convoyeur ou de piste FUJI NXT II. L'unité combine deux sorties de contrôle PNP, une entrée externe, une source de lumière LED rouge à quatre éléments de 640 nm et des vitesses de réponse sélectionnables allant de 33 μs à 16 ms.

Son double moniteur numérique affiche les valeurs d'intensité lumineuse prédéfinies et actuelles, aidant ainsi le personnel de maintenance à identifier une détection instable, une contamination, un désalignement des fibres ou une marge de détection insuffisante. De multiples fonctions de détection et de minuterie permettent de configurer l'amplificateur pour différentes conditions de production, couleurs de composants, surfaces de circuits imprimés, vitesses de convoyeur et exigences de contrôle de la machine.

Le FS-V34P est une unité d'extension plutôt qu'un amplificateur principal autonome. Par conséquent, les acheteurs doivent confirmer l'unité principale existante, l'architecture électrique PNP, la disposition du câblage, la tête de fibre, la position d'installation et la configuration de la machine avant de commander.

Le FUJI A10398 est généralement répertorié sur le marché des pièces de rechange CMS en tant qu'amplificateur à fibre KEYENCE FS-V34P utilisé dans les applications de détection de pistes ou de convoyeurs FUJI NXT II. Les positions d'installation exactes peuvent varier en fonction de la génération de la machine, de la configuration du module, des spécifications du convoyeur et des modifications de maintenance précédentes. Les acheteurs doivent vérifier l'ancienne étiquette et le câblage de l'amplificateur avant de le remplacer.

Les équipements de placement SMT modernes dépendent de signaux stables de convoyeur et de détection de position. Lorsque l'amplificateur à fibre, la tête de fibre, le câblage ou la position de montage deviennent instables, la machine peut recevoir un signal de présence de carte ou de position de transfert incorrect.

L'amplificateur ne doit pas être remplacé uniquement parce qu'une machine affiche une alarme de capteur. Le circuit de détection complet doit d'abord être inspecté pour déterminer si le problème vient de l'amplificateur lui-même ou d'un autre composant.

1. L'affichage numérique est endommagé, incomplet ou illisible.
2. La sortie de contrôle ne peut pas commuter même lorsque la valeur de la lumière reçue change normalement.
3. Les paramètres de seuil ne peuvent pas être stockés ou ajustés correctement.
4. L'unité a subi des dommages électriques, une contamination, une surchauffe ou un impact physique.
5. Le câble ou le boîtier est endommagé de manière irréparable.
6. La machine signale à plusieurs reprises la même erreur de capteur après que la tête de fibre et le câblage ont été vérifiés.
7. L'unité existante a un type de sortie incorrect ou a été remplacée précédemment par un modèle incompatible.
8. La chaîne de production nécessite une restauration à l'aide de la référence croisée originale FS-V34P et FUJI A10398.

Le KEYENCE FS-V34P fournit une plate-forme numérique compacte pour recevoir et traiter le signal optique fourni via une unité fibre compatible. Il convertit les changements d'intensité lumineuse reçue en signaux de contrôle PNP pouvant être lus par le système de contrôle de la machine.

Son affichage numérique et ses fonctions réglables prennent en charge à la fois la maintenance de remplacement et l'optimisation de la détection détaillée.

L'amplificateur propose six modes de réponse sélectionnables :

Un réglage plus rapide n’est pas toujours le meilleur réglage. Le mode HAUTE VITESSE prend en charge une détection rapide, mais les modes plus lents peuvent offrir une meilleure stabilité de détection lorsque la cible produit un signal optique faible ou incohérent.

Le double moniteur numérique affiche simultanément la valeur prédéfinie et la valeur actuelle de la lumière reçue. Cela aide les techniciens à comparer le signal réel avec le seuil de commutation sans changer de page d'affichage à plusieurs reprises.

La différence visuelle entre les deux valeurs fournit des informations utiles sur :

• Marge de détection disponible.
• Alignement des fibres.
• Contamination optique.
• Réflectivité cible.
• Adéquation du seuil.
• Fluctuation des signaux.
• Exigences d'entretien.

Le FS-V34P dispose de deux sorties de contrôle. En fonction du circuit de la machine et de la configuration de l'amplificateur, les sorties peuvent prendre en charge des conditions de détection distinctes, une logique d'alarme, une évaluation de fenêtre ou des fonctions de machine associées.

La charge de sortie totale et la disposition du câblage doivent rester dans les limites électriques spécifiées. Les deux sorties ne doivent pas être traitées comme des sorties de puissance indépendantes à courant élevé.

Une entrée externe est fournie. Sa fonction exacte dépend des réglages de l'amplificateur sélectionnés et du circuit de la machine. Il peut être utilisé pour les fonctions à distance prises en charge telles que l'apprentissage, le contrôle des préréglages ou d'autres opérations configurées.

Avant de connecter un signal externe, confirmez le schéma de câblage et la configuration existante de la machine.

L'amplificateur prend en charge l'évaluation standard de l'intensité lumineuse et des fonctions de détection supplémentaires. Ces fonctionnalités permettent d'adapter le capteur à différentes cibles et exigences d'inspection.

Les fonctions disponibles liées à la détection incluent :

• Détection de l'intensité lumineuse.
• Détection de zone.
• Suivi automatique de la sensibilité.
• Détection d'intensité lumineuse limitée.
• Vérification du comptage.
• Détection d'anomalies.

Toutes les fonctions ne sont pas requises pour une application de convoyeur FUJI. L'unité de remplacement doit normalement être configurée en fonction des paramètres enregistrés à partir de l'amplificateur retiré.

La minuterie peut aider à stabiliser les signaux de commande ou à adapter de courts événements optiques aux exigences d'entrée de l'API.

La durée du temporisateur peut être sélectionnée entre 0,1 ms et 9 999 ms.

Le FS-V34P possède un boîtier étroit mesurant environ 30,3 mm de haut, 9,8 mm de large et 71,8 mm de profondeur. Sa conception d'unité d'extension permet de regrouper plusieurs amplificateurs avec une unité principale compatible, réduisant ainsi l'espace sur le panneau de commande et simplifiant les systèmes de détection multipoints.

Les spécifications suivantes sont basées sur les données techniques FS-V34P publiées par le fabricant. Les charges électriques, la température d'installation groupée, le câblage, la compatibilité des fibres et la configuration des commandes doivent être vérifiés avant l'installation.

Lorsque plusieurs unités sont installées ensemble, l’accumulation de chaleur doit être prise en compte.

Pour une installation groupée, utilisez la disposition de montage appropriée et maintenez le courant de sortie dans les limites spécifiées par le fabricant.

Le FS-V34P est conçu pour les systèmes de détection à fibre optique industriels où un espace d'installation limité, une réponse rapide, un positionnement de la tête de fibre à distance ou un réglage numérique détaillé sont nécessaires.

Pour les équipements FUJI, A10398 est généralement associé à une position d'amplificateur à fibre de piste ou de convoyeur NXT II. La tâche de détection exacte dépend de la configuration de la machine et de l'unité de fibre connectée.

Le FS-V34P peut également être utilisé dans les systèmes de capteurs à fibre PNP compatibles pour :

• Détection de présence de petites pièces.
• Détection des contours.
• Détection d'étiquette.
• Comptage des produits.
• Surveillance du passage des composants.
• Confirmation de poste.
• Détection de trou ou de fente.
• Matériel d'emballage.
• Machines d'assemblage.
• Postes d'inspection automatisés.
• Équipement de production électronique.
• Matériel de manutention lié aux semi-conducteurs.
• Cellules de travail robotisées compactes.
• Systèmes de transfert de matériaux.
• Lignes de production à grande vitesse.

La distance de détection réelle, la taille du spot, l'adéquation de la cible et les performances optiques sont principalement déterminées par l'unité de fibre connectée et l'état de la cible, et non par l'amplificateur seul.

L'amplificateur fournit une source de lumière LED rouge d'une longueur d'onde d'environ 640 nm. La lumière est transmise via le câble à fibre optique connecté vers le point de détection.

Selon la conception de la tête de fibre, la cible interrompt le faisceau transmis ou réfléchit la lumière vers la fibre réceptrice.

Les arrangements courants comprennent :

• Détection à faisceau traversant.
• Détection réfléchissante.
• Détection par réflexion coaxiale.
• Détection de petits points.
• Détection de vue latérale.
• Détection de zone.

La lumière reçue retourne à l'amplificateur via l'unité de fibre. L'amplificateur convertit l'intensité optique en valeur numérique.

La valeur de lumière actuelle est affichée sur l'écran rouge, tandis que le seuil sélectionné ou la valeur prédéfinie est affiché sur l'écran vert.

L'amplificateur compare en permanence la valeur de la lumière reçue au seuil configuré ou à la condition de détection.

Lorsque la condition sélectionnée est satisfaite, l'amplificateur change son état de sortie.

Le FS-V34P utilise des sorties PNP à collecteur ouvert. Lorsqu'elle est activée, la sortie fournit un signal de type source à un circuit d'entrée de machine compatible.

Le contrôleur de la machine utilise ensuite ce signal pour effectuer l'opération programmée, telle que :

• Démarrage ou arrêt du convoyeur.
• Confirmation de l'arrivée du PCB.
• Confirmation du départ du PCB.
• Activation de la prochaine étape de transfert.
• Générer une alarme de capteur.
• Prévenir les mouvements mécaniques dangereux.
• Vérification d'une séquence de production.

Les paramètres du mode de réponse et de la minuterie peuvent être ajustés pour équilibrer la vitesse et la stabilité.

Par exemple:

• Le mode HAUTE VITESSE peut être sélectionné pour un bord de planche se déplaçant rapidement.
• Le mode FINE ou TURBO peut améliorer la stabilité lors de la détection standard du convoyeur.
• ULTRA TURBO ou MEGA TURBO peuvent améliorer la sensibilité là où la lumière reçue est faible.
• Le délai ON peut ignorer les signaux indésirables extrêmement courts.
• Le délai d'arrêt peut maintenir la sortie suffisamment longtemps pour que le système de contrôle l'enregistre.

La valeur numérique, la barre de gain, la fonction de maintien et l'affichage du seuil aident le personnel de maintenance à évaluer si le capteur dispose d'une marge de fonctionnement suffisante.

Un capteur stable doit normalement montrer une nette différence entre les conditions détectées et non détectées. Lorsque les deux valeurs deviennent trop proches, un nettoyage, un alignement, un ajustement du seuil ou un remplacement de fibre peuvent être nécessaires.

Avant de retirer l'ancien amplificateur, vérifiez :

• Étiquette du fabricant : KEYENCE.
• Numéro de modèle : FS-V34P.
• Référence FUJI : A10398, le cas échéant.
• Type de sortie : PNP.
• Type d'unité : Unité d'extension.
• Configuration des câbles.
• Amplificateur principal connecté.
• Modèle à tête fibre.
• Valeurs seuils actuelles.
• Mode de réponse.
• Réglage LIGHT-ON ou DARK-ON.
• Paramètres de la minuterie.
• Câblage de sortie.

Prenez des photos claires de :

• Affichage frontal.
• Câblage.
• Disposition des unités.
• Connexion fibre.
• Commutateurs ou boutons DIP.
• Valeurs des paramètres.
• Emplacement de l'amplificateur.
• Modèle d'unité principale.

L'enregistrement de la configuration originale réduit le temps d'installation et évite les différences accidentelles de paramètres.

Couper et isoler l'alimentation électrique conformément à la procédure d'entretien de la machine.

N'installez pas et ne retirez pas l'amplificateur lorsque le circuit est sous tension.

Vérifiez la tête de fibre et le câble pour :

• Des fissures.
• Des virages serrés.
• Sections cassées.
• Surfaces optiques sales.
• Montage lâche.
• Mauvais alignement.
• Tension excessive.
• Contamination par de l'huile, de la poussière, du flux ou de l'adhésif.

Le remplacement de l'amplificateur ne résoudra pas un problème causé par une unité de fibre endommagée.

Montez le FS-V34P dans la même orientation et dans la même position d'unité d'extension que l'unité d'origine. Confirmez l’engagement mécanique sécurisé et la connexion électrique correcte avec l’unité principale associée.

Entrez ou apprenez le seuil enregistré, la logique de sortie, le mode de réponse et les valeurs de minuterie.

Ne présumez pas que les paramètres d’usine par défaut sont corrects pour la machine.

Déplacez un PCB ou une cible représentatif dans et hors de la position de détection. Confirmer:

• Changement stable de la valeur actuelle.
• Indication de sortie correcte.
• Corrigez le fonctionnement LIGHT-ON ou DARK-ON.
• Marge de détection adéquate.
• Aucune fluctuation inattendue du signal.

Faites fonctionner le convoyeur à vitesse de production normale et observez plusieurs cycles de transfert.

Vérifiez :

• Planches manquées.
• Double déclenchement.
• Signaux retardés.
• Fausses alarmes.
• Sortie intermittente.
• Valeurs de lumière reçue instables.

Ne remettez l'équipement en production qu'après des cycles de transfert répétés et réussis et après avoir confirmé que les fonctions de sécurité et de verrouillage fonctionnent correctement.

La sélection du bon amplificateur à fibre nécessite plus que la simple correspondance avec l’apparence physique. Les modèles de la série FS-V30 peuvent différer par l'architecture de sortie, le rôle de l'unité, le type de câble, la disposition des connecteurs, le nombre de sorties et les fonctions d'entrée.

Les sorties PNP et NPN utilisent différentes configurations de flux de courant. Un amplificateur PNP fournit normalement du courant à l'entrée de la machine lorsque la sortie est active, tandis qu'un amplificateur NPN absorbe normalement le courant.

L'installation d'un modèle NPN dans un circuit conçu pour un fonctionnement PNP peut entraîner :

• Aucun signal d'entrée API.
• Signal actif en permanence.
• Niveau de tension incorrect.
• Dommages au câblage.
• Alarme machine.
• Détection peu fiable.

Faites toujours correspondre le type de sortie indiqué sur l’unité retirée.

Le FS-V34P est une unité d'extension. Il est conçu pour fonctionner dans le cadre d’un groupe d’amplificateurs connecté à une unité principale compatible.

Avant d'acheter, confirmez :

• Une unité principale compatible est déjà installée.
• Le nombre maximum d'unités d'extension n'est pas dépassé.
• La règle de comptage d’unités à deux sorties est considérée.
• La température de fonctionnement groupée est acceptable.
• L'unité principale et les contacts d'extension sont propres et intacts.

Le FS-V34P est un modèle de type câble. Un amplificateur de type connecteur peut avoir des fonctions de détection similaires mais ne peut pas nécessairement être installé à l'aide du faisceau de machine existant.

Comparer:

• Sens de sortie du câble.
• Couleurs des fils.
• Longueur du câble.
• Type de connecteur.
• Disposition des terminaux.
• Espace du panneau de commande.
• Orientation de montage.

L'amplificateur traite le signal optique, tandis que l'unité de fibre connectée détermine une grande partie des performances de détection physique.

La tête de fibre influence :

• Distance de détection.
• Diamètre du spot.
• Taille cible.
• Angle d'installation.
• Caractéristiques de réflexion.
• Résistance à la chaleur.
• Résistance chimique.
• Rayon de courbure.
• Fonctionnement barrage ou réfléchissant.

Pour la maintenance de remplacement, il est normalement plus sûr de conserver le modèle de fibre existant correct que de sélectionner une nouvelle tête de fibre sans tester la machine.

L'utilisation à la fois de KEYENCE FS-V34P et de FUJI A10398 dans la demande aide les fournisseurs à identifier le bon composant avec plus de précision.

Une demande complète contenant la photographie de l'étiquette, le modèle de la machine, la quantité et la destination réduit les messages de confirmation répétés.

Le double affichage numérique permet au personnel de maintenance de comparer les valeurs réelles et prédéfinies lors de la configuration et du dépannage.

Plusieurs réglages de réponse et de minuterie permettent d'ajuster le système de détection en fonction de la vitesse du convoyeur, de la surface du PCB, de la marge de détection et de la stabilité du processus.

Le boîtier étroit de l'amplificateur rend l'unité pratique comme pièce de rechange de maintenance pour les usines exploitant plusieurs modules de production FUJI NXT II.

Pour un devis précis, veuillez fournir les informations suivantes :

Produit : Amplificateur à fibre KEYENCE FS-V34P
Référence FUJI : A10398
Appareil : FUJI NXT II
Quantité : ___ pièces
Condition requise : ___
Pays de livraison : ___
Photo de l'ancienne unité : ci-jointe
Modèle de fibre : ___
Date de livraison requise : ___

Q1 : KEYENCE FS-V34P est-il la même référence que FUJI A10398 ?

R : A10398 est couramment utilisé sur le marché des pièces de rechange CMS comme référence FUJI pour l'amplificateur KEYENCE FS-V34P installé dans certaines positions de détection de piste ou de convoyeur NXT II. Étant donné que les configurations d'équipement peuvent différer, vérifiez l'étiquette FS-V34P, la sortie PNP, le câblage, l'unité principale et la photographie d'installation avant de commander.

Q2 : Le FS-V34P peut-il fonctionner sans autre amplificateur ?

R : Le FS-V34P est une unité d'extension et non une unité principale autonome. Il nécessite normalement une connexion à un amplificateur principal compatible de la série FS-V30. Confirmez le groupe d'amplificateurs existant, la capacité d'extension disponible, la disposition des unités et la configuration de l'alimentation avant le remplacement.

Q3 : Quel est le temps de réponse le plus rapide du FS-V34P ?

R : La réponse sélectionnable la plus rapide est de 33 μs en mode HAUTE VITESSE. Les modes supplémentaires incluent 250 μs, 500 μs, 1 ms, 4 ms et 16 ms. Sélectionnez le mode en fonction de la vitesse cible, de la force du signal optique, de la marge de détection et de la stabilité de production requise.

Q4 : Un amplificateur NPN peut-il remplacer le FS-V34P ?

R : Un modèle NPN ne doit pas être traité comme un remplacement électrique direct du PNP FS-V34P. Les sorties PNP et NPN fonctionnent différemment et peuvent ne pas correspondre à l'entrée de commande FUJI. Vérifiez toujours l'ancienne étiquette de l'unité, le schéma de câblage de la machine et l'architecture d'entrée de l'automate.

Q5 : Que faut-il vérifier lorsque la machine signale toujours une alarme après le remplacement ?

R : Inspectez la tête de fibre, la surface optique, le câble à fibre, l'alignement de montage, le seuil de l'amplificateur, le réglage LIGHT-ON/DARK-ON, le mode de réponse, la minuterie, le câblage, la connexion de l'unité principale, la charge de sortie et l'entrée PLC de la machine. Une alarme de capteur n'est pas toujours provoquée par l'amplificateur.

Contacter SMT PARTS SUPPLY LTD. pour la disponibilité, le devis, le délai de livraison, la confirmation de remplacement et les informations d'expédition internationale pour l'amplificateur à fibre KEYENCE FS-V34P et la référence croisée FUJI A10398.

Pour recevoir un devis plus rapide et plus précis, veuillez envoyer :

• Numéro de modèle KEYENCE.
• Numéro de pièce FUJI.
• Modèle de machine FUJI.
• Quantité requise.
• Photographies de face et de côté.
• Photographie de câblage.
• Modèle à tête fibre.
• État du produit requis.
• Pays de livraison.
• Date de livraison souhaitée.

Notre équipe commerciale examinera les détails d'identification avant le devis afin de réduire le risque de recevoir un modèle PNP/NPN, une variante d'unité principale, une variante de connecteur ou un amplificateur d'extension incompatible incorrects.
