Tête de tige de buse mécanique de précision Yamaha KLW-M711S-A2 SMT pour YSM20R avec mouvement de buse contrôlé

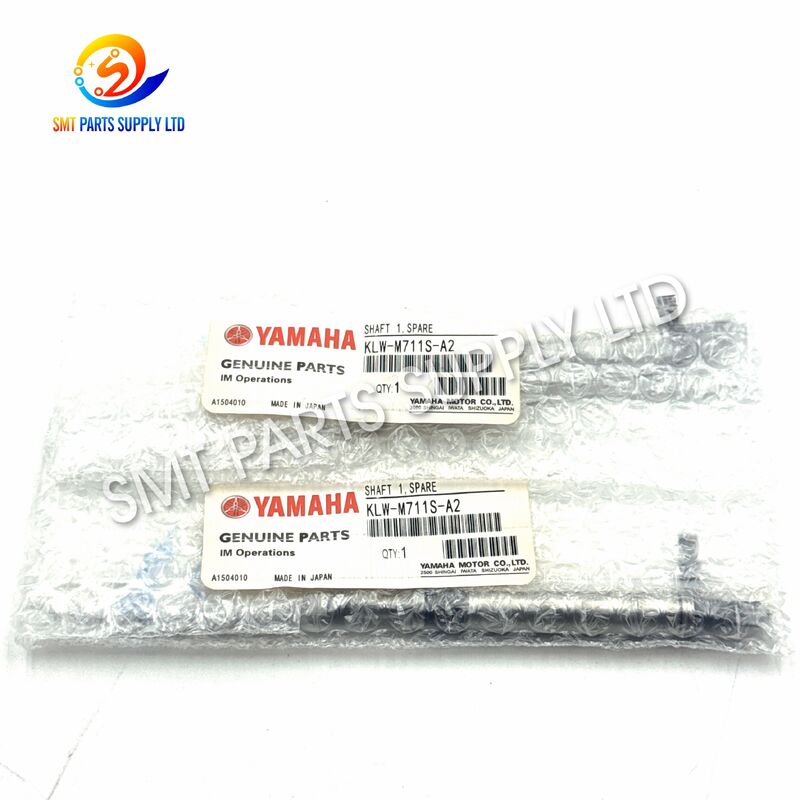

Tige de tête de buse Yamaha KLW-M711S-A2, arbre 1, pour YSM20R

La tige de tête de buse arbre 1 Yamaha KLW-M711S-A2 est une pièce de rechange mécanique de précision développée pour les applications de maintenance de têtes de placement YSM20R compatibles. Installée dans le mécanisme de mouvement de la buse, la tige aide à guider le mouvement vertical contrôlé lors de la prise, du transfert, de la reconnaissance et du placement des composants électroniques.

Une production à long terme, des collisions de buses, une contamination de surface, un entretien insuffisant, l'usure des roulements ou une installation incorrecte peuvent entraîner des rayures, des déformations, une usure ou une difficulté de mouvement de la tige d'origine. Ces conditions peuvent contribuer à un déplacement instable de la buse, à des erreurs de prise répétées, à des vibrations anormales, à une hauteur de placement incohérente et à des temps d'arrêt inutiles de la machine.

Le KLW-M711S-A2 convient aux usines SMT, aux prestataires de services de fabrication électronique, aux départements de maintenance, aux entreprises de réparation de machines et aux distributeurs internationaux de pièces de rechange. Étant donné que les structures de tête et les révisions de pièces peuvent différer, les acheteurs doivent confirmer le numéro de pièce complet, la position de l'arbre 1, la configuration de la machine, les photographies de la pièce retirée et l'état d'approvisionnement requis avant de passer une commande.

La tige de la buse effectue des mouvements mécaniques répétés à chaque cycle de placement. En production à haut volume, la pièce peut effectuer des milliers de mouvements à chaque poste de travail. Son état de fonctionnement peut être progressivement affecté par le frottement, la contamination, les impacts, l'usure des composants environnants ou un entretien incorrect.

Une tige qui ne bouge plus librement peut influencer toute la séquence de prise et de placement. Cependant, des symptômes similaires peuvent également être causés par une buse endommagée, un roulement usé, un ressort faible, un support contaminé, une fuite de vide, une défaillance de valve, un mauvais calibrage ou une instabilité du chargeur. Une inspection complète est recommandée avant le remplacement.

Le mécanisme de la tête de buse doit être inspecté lorsque l'une ou plusieurs des conditions suivantes surviennent :

• La tige de la buse ne bouge pas en douceur lors de l'inspection manuelle.
• La buse revient lentement après un mouvement vers le bas.
• Des erreurs de prise répétées se produisent sur plusieurs positions de chargeur.
• La hauteur de placement devient incohérente.
• La tête produit un bruit mécanique ou des vibrations inhabituels.
• Des rayures ou des marques d'usure visibles apparaissent sur la tige.
• La buse présente un jeu latéral excessif.
• Les performances de prise par le vide changent après le mouvement de la tête.
• La machine rencontre des alarmes répétées liées à la buse.
• Les performances de placement s'améliorent temporairement après le nettoyage.
• Une collision de buse ou un crash de composant s'est produit.
• Le mécanisme de la tête semble plus serré que les autres positions.

Ces symptômes ne confirment pas automatiquement une défaillance de la tige. Le système mécanique et le système de vide complets doivent être évalués avant de commander des pièces de rechange.

Le remplacement d'une tige KLW-M711S-A2 usée, déformée, rayée ou contaminée peut aider à restaurer le mouvement mécanique d'un ensemble de tête de placement compatible.

Un remplacement correctement sélectionné peut aider à :

• Restaurer un mouvement de buse plus fluide.
• Réduire la résistance mécanique anormale.
• Améliorer la cohérence du retour de la buse.
• Réduire les vibrations causées par les surfaces de tige endommagées.
• Soutenir une prise de composant stable.
• Améliorer l'efficacité de la maintenance.
• Réduire les temps d'arrêt imprévus de l'équipement.
• Prévenir le fonctionnement continu avec une tige déformée.
• Protéger les roulements et les supports connexes contre les dommages secondaires.
• Constituer un inventaire fiable de pièces de rechange d'urgence.

Les dimensions exactes de la tige, les tolérances, la qualité du matériau, le traitement de surface et les différences de révision doivent être vérifiées à l'aide de la documentation technique approuvée ou du composant retiré. Les valeurs dimensionnelles non confirmées ne doivent pas être utilisées comme normes d'achat ou d'installation.

Une apparence similaire ne confirme pas l'interchangeabilité. Un suffixe différent peut indiquer une révision de conception, une position d'arbre, une disposition de rainure, un traitement de surface, une structure de support ou une configuration de tête compatible.

Avant de remplacer un code par un autre, confirmez :

• Le numéro de pièce complet.
• Position de l'arbre 1 ou de l'arbre 2.
• Modèle de machine.
• Numéro de série de la machine.
• Modèle de tête de placement.
• Structure de la rainure et de la fente.
• Extrémités supérieure et inférieure de l'arbre.
• Positions des roulements et des colliers.
• Dimensions de la pièce retirée.
• Informations sur la liste des pièces de la machine.
• Photographies du produit sous plusieurs angles.
• Modifications précédentes de la machine.

La tige de tête de buse arbre 1 KLW-M711S-A2 est utilisée pour la maintenance et la réparation des mécanismes de têtes de placement SMT compatibles.

• Usines de production SMT.
• Prestataires de services de fabrication électronique.
• Sociétés d'assemblage de PCB.
• Fabricants d'électronique automobile.
• Usines d'électronique grand public.
• Fabricants d'éclairage LED.
• Producteurs d'équipements de contrôle industriel.
• Fabricants d'électronique médicale.
• Départements de maintenance de machines.
• Sociétés de réparation d'équipements SMT.
• Entreprises de remise à neuf d'équipements d'occasion.
• Distributeurs internationaux de pièces de rechange SMT.
• Centres de service technique régionaux.

La tige fait partie du système de guidage mécanique de la tête de placement. Elle soutient le mouvement contrôlé de la buse lorsque la machine prend des composants des chargeurs et les place sur le PCB.

Une tige correctement installée aide à soutenir :

• Une descente de buse fluide.
• Un retour de buse cohérent.
• Un contact contrôlé avec le composant.
• Un alignement mécanique stable.
• Un mouvement latéral réduit.
• Des vibrations anormales plus faibles.
• Un fonctionnement répétable de la tête de placement.
• Un dépannage plus facile de la machine.

La tige fonctionne avec la buse, le support, le roulement, le collier, le ressort, le joint, le canal de vide, la valve, le capteur, la caméra et le système de calibrage. Le remplacement de la seule tige peut ne pas résoudre le problème lorsque d'autres composants connexes sont endommagés.

Chaque commande doit être fournie conformément au numéro de pièce confirmé, à l'état, à la quantité, aux composants inclus et à la méthode d'emballage.

Pour les produits d'occasion inspectés ou remis à neuf, le devis doit identifier :

• État cosmétique réel.
• Marques d'utilisation visibles.
• État d'inspection ou de test.
• Accessoires inclus.
• Conditions de garantie.
• Photographies du produit disponibles.
• Méthode d'emballage.

Vérifiez chaque lettre, chiffre et suffixe sur le composant installé. KLW-M711S-A2 ne doit pas être sélectionné uniquement parce qu'il ressemble aux versions A0, B0 ou B2.

Fournir le modèle complet de la machine et le numéro de série. Les informations sur le modèle de la machine aident à affiner l'application mais peuvent ne pas être suffisantes à elles seules.

La même série de machines peut utiliser différentes configurations de tête. Fournir l'étiquette de la tête, le code d'assemblage ou des photographies d'installation claires.

Vérifiez que la pièce requise est Arbre 1. L'arbre 2 ou d'autres positions peuvent utiliser une structure différente.

Déterminer si la réparation nécessite :

• Arbre uniquement.
• Arbre et roulement.
• Arbre et support.
• Arbre avec ressort et collier.
• Ensemble complet arbre-tête.
• Kit complet de réparation de tête de placement.

Fournir des photographies claires montrant :

• L'arbre complet.
• Les deux extrémités de l'arbre.
• Rainures et fentes.
• Position du collier.
• Zone de contact du roulement.
• Marques d'identification.
• Sens d'installation.
• Support associé.
• Zone endommagée.
• Emplacement de la tête de placement.

Inspecter la buse, le roulement, le support, le ressort, le collier, le joint, le passage de vide et la valve. La réutilisation de pièces connexes endommagées peut entraîner une défaillance prématurée du nouvel arbre.

Spécifier clairement l'état requis :

Pour les demandes urgentes, fournir :

• Pays de destination.
• Code postal.
• Quantité requise.
• Date de livraison prévue.
• Courrier ou méthode d'expédition préférée.
• Exigences en matière de documents d'importation.

Les usines exploitant plusieurs machines YSM doivent conserver en stock des pièces critiques de tête vérifiées. Un inventaire d'urgence vérifié permet de réduire les temps d'arrêt lorsque le transport international est nécessaire.

Une installation professionnelle par un technicien de maintenance SMT qualifié est recommandée.

1. Arrêter la machine conformément à la procédure d'arrêt approuvée.
2. Isoler l'énergie électrique et pneumatique si nécessaire.
3. Déplacer la tête vers une position de maintenance sûre.
4. Enregistrer l'orientation d'origine de la tige et la séquence d'assemblage.
5. Utiliser des outils propres adaptés aux composants de tête de précision.
6. Retirer la buse et les composants associés avec précaution.
7. Inspecter l'ancienne tige pour l'usure, la déformation et les rayures.
8. Vérifier les roulements, les supports, les colliers, les ressorts et les joints.
9. Nettoyer la zone d'installation à l'aide d'une méthode approuvée.
10. Comparer la nouvelle pièce avec la tige retirée.
11. Confirmer le numéro de pièce complet et la position de l'arbre 1.
12. Installer la pièce de rechange sans frapper la tige.
13. Réassembler tous les composants associés dans le bon ordre.
14. Vérifier le mouvement manuel fluide avant le fonctionnement.
15. Rétablir l'alimentation électrique et pneumatique de la machine en toute sécurité.
16. Effectuer l'initialisation ou le calibrage si nécessaire.
17. Tester la prise par le vide et les performances de la buse.
18. Effectuer des placements d'essai à vitesse contrôlée.
19. Inspecter les résultats de prise, de reconnaissance, de hauteur et de placement.
20. Remettre la machine en production uniquement après un fonctionnement stable.

• Ne pas installer une tige visiblement déformée.
• Ne pas frapper les surfaces de précision avec des outils métalliques.
• Ne pas mélanger les composants de l'arbre 1 et de l'arbre 2.
• Ne pas utiliser de lubrifiant non approuvé.
• Ne pas réutiliser les roulements ou les supports endommagés.
• Ne pas forcer une tige non compatible dans l'ensemble.
• Ne pas contourner la protection de sécurité de la machine.
• Ne pas poursuivre la production lorsque la résistance anormale persiste.
• Ne pas supposer que les suffixes similaires sont interchangeables.
• Suivre la documentation de maintenance de l'équipement.

La tige peut être protégée en utilisant :

1. Emballage intérieur propre individuel.
2. Protection résistante à l'humidité si nécessaire.
3. Amortissement doux autour des surfaces de précision.
4. Une boîte individuelle clairement étiquetée.
5. Carton d'exportation extérieur renforcé.
6. Support supplémentaire pour les expéditions consolidées.

• Prévenir la déformation pendant le transport.
• Éviter les rayures de surface.
• Réduire les dommages dus aux collisions.
• Protéger contre la poussière et l'humidité.
• Séparer les différents modèles.
• Conserver les étiquettes de numéro de pièce.
• Simplifier l'inspection à la réception.
• Soutenir la livraison express internationale.

Non. Le KLW-M711S-A2 est normalement décrit comme une pièce de rechange pour l'arbre 1. Les roulements, les supports, les ressorts, les colliers, les joints et autres composants de tête ne sont inclus que lorsqu'ils sont clairement indiqués dans le devis.

Fournir le modèle complet de la machine, le numéro de série, le type de tête de placement, le numéro de pièce installé, la position de l'arbre 1 et des photographies claires. La comparaison du composant retiré est la méthode de confirmation la plus sûre.

Le remplacement direct ne doit pas être supposé. Des suffixes différents peuvent indiquer une autre révision, une position d'arbre, une structure de rainure ou une configuration de tête. Confirmer tous les détails structurels avant la substitution.

Les symptômes possibles incluent un mouvement restreint, un retour lent, des vibrations anormales, un jeu excessif, des rayures visibles, des erreurs de prise répétées, une hauteur de placement incohérente ou des problèmes mécaniques après une collision de buse.

Vérifier le mouvement manuel, le verrouillage de la buse, l'état du roulement, l'installation du ressort, la prise par le vide, le calibrage de la tête, les performances de reconnaissance, la hauteur de placement et les résultats des placements d'essai avant de remettre la machine en fonctionnement normal.

SMT PARTS SUPPLY LTD.

Veuillez envoyer les informations suivantes pour un devis rapide et précis :

• Nom du produit et numéro de pièce complet.
• Modèle et numéro de série de la machine.
• Type de tête de placement.
• Quantité requise.
• Position de l'arbre.
• État du produit requis.
• Photographies claires du composant retiré.
• Photographies de l'emplacement d'installation.
• Pièces endommagées connexes.
• Pays de destination et code postal.
• Exigence de livraison standard ou urgente.

Notre équipe commerciale examinera l'application et fournira l'état disponible, des conseils de compatibilité, un devis, un délai de livraison, des détails d'emballage, des informations de garantie et des options d'expédition.

Pour les pannes de machine urgentes, veuillez indiquer clairement la date de livraison requise et joindre des photographies de l'étiquette de la pièce, de la structure de la tige, de la tête de placement et de la zone endommagée.
